产品概述
模块基于瑞芯微RK3588M(车规级)高性能8核处理器实现，RK3588M为瑞芯微性能的通用型SoC，集成4个Cortex-A76和4个Cortex-A55处理器，主频≥2.0GHz；内部支持独立的NEON协处理器；CPU内置了多种功能强大的嵌入式硬件引擎，支持8K@60fps的H.265和VP9解码器、8k@30fps的H.264解码器和4K@60fps的AV1解码器；还支持8K@30fps的H.264/H.265编码器，高质量的JPEG编码器/解码器，专门的图像预处理器和后处理器。
集成高性能Mali-G610 GPU，完全兼容支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.2和Vulkan1.2；内嵌的NPU支持INT4/INT8/INT16/FP16混合运算，运算能力高达6TOPS。
模块为标准mini COMe尺寸84mm*55mm，标配板载LPDDR4 8GB，支持16GB，板载64GB EMMC，可选128GB和256GB。显示输出接口支持2路4通道MIPI接口，1路标准的HDMI接口；显示输入接口支持2路4通道MIPI_CSI接口（可支持2路摄像头）；支持2路千兆网口，1路SATA3.0，1路PCIE3.0x4（可选2路X2或者4路x1模式），1路USB3.0_HOST，1路Type-C接口，2路USB2.0_HOST，2路CAN2.0，1路I2S音频接口，1路独立I2C接口，4路TTL串口，10路GPIO。
模块支持Linux系统，支持适配银河麒麟V10等国产操作系统，典型功耗8W；模块采用全表贴、产化设计，具有性能高、功耗低、体积小等特点，满足宽温工作环境。产品可应用于智能座舱、智慧大屏、虚拟/增强现实、边缘计算、IPC、NVR、高端工控平板等行业市场。
² 处理器：选用RK3588M 8核处理器，主频≥2.0GHz，高性能Mali-G610 GPU，内置NPU，支持独立的NEON协处理器；
² 内存：标配板载8GB LPDDR4国产内存颗粒，支持16GB；
² 存储：板载64GB EMMC，支持256GB；
² 显示：2路4通道MIPI输出、1路HDMI，支持4K@60Hz；
² 网络：支持2路千兆网口；
² PCI-E：1路PCI-E3.0x4(可选2路x2或者4路x1模式)；
² SATA：1路SATA3.0接口；
² USB：1路USB3.0_HOST，1路Type-C，2路USB2.0；
² AUDIO：1路I2S信号；
² 支持2路CAN2.0；4路TTL（1路为调试串口），1路SPI，1路独立I2C；10路GPIO；
² 4.5V～16V宽电压输入；
² 支持特殊工业级-43℃~85℃工作温度；
² 标准Mini COM-E尺寸84*55mm；
² 元器件国产品牌。
表1产品技术规格表
项目
描述
处理器
CPU
4 x Cortex-A76（≥2.0GHz）+ 4 x Cortex-A55（≥ 1.7GHz）
GPU
4 x Mali-G610（max freq 1GHz） OpenCL 3.0，OpenGL ES 1.1/2.0/ 3.2、Vulkan 1.1
NPU
6TOPS(INT8)、Support INT4/INT8/INT16/FP16
视频编解码
解码
8K@30fps H.264 8K@60fps VP9、H.265、MVC、AVS2 4K@60fps AV1 1080p@60fps MPEG-2、MPEG-1、VC-1、VP8
编码
8K@30fps H.265/H.264
内存
类型
板载LPDDR4，标配8GB，可选16GB
存储
EMMC
板载工业级EMMC 64GB，可选128GB、256GB
SATA
标配1路SATA3.0接口
COM-E接口
USB
1路USB3.0_HOST、1路Type-C;
2路USB2.0_HOST
PCIE
标配1路PCI-E 3.0x4可选2路PCI-E3.0x2或者4路PCIE3.0x1
网络
2路千兆网口
串口
4路TTL串口，其中1路为TTL调试串口
显示输出
默认支持同时2路异显或者同显
2路4通道MIPI，支持分辨率4K@60Hz
1路HDMI接口，支持4K@60Hz
1路TYPEC转DP接口
MIPI_CSI
1路4lane MIPI CSI
I2C
1独立路I2C
SPI
1路SPI
CAN
2路CAN2.0
Audio
1路标准I2S
GPIO
10路GPIO
摄像头
1路4lane摄像头接口（独立连接器）
扩展存储
TF
1路TF卡接口（独立连接器）
电源
标准DC5V/ 12V输入，支持DC 4.5~16V宽压输入
上电模式
支持来电自启动AT模式
可选按键触发上电ATX模式
待机唤醒模式
支持
功耗
空闲模式4W，内存满压力测试10W
物理参数
尺寸（W×D）
84mm×55mm（MINI COM-E模块）
环境适应性
商业级
工作温度：0℃～60℃, 5～95% RH，不凝结
存储温度：-20℃～70℃, 5～95% RH，不凝结
宽温级
工作温度：-20℃～70℃, 5～95% RH，不凝结
存储温度：-40℃～80℃, 5～95% RH，不凝结
工业级
工作温度：-40℃～80℃, 5～95% RH，不凝结
存储温度：-50℃～85℃, 5～95% RH，不凝结
特殊工业级
工作温度：-43℃～85℃, 5～95% RH，不凝结
表2 IO复用说明
序号
模块默认功能
功能复用1
功能复用2
说明
1.
GBE0/1
——
2.
SATA3.0
3.
MIPI_CSI0 1*4lane
GPIO*8
1*2Lane
内核调整
4.
TYPEC0
DP
5.
USB2.0_0/1
6.
USB3.0
7.
PCIE3.0 x4
4*PCIE3.0 x1
2*PCIE3.0 x2
8.
MIPI 2路4通道
可复用为单通道输出
9.
GPIO*4
10.
CAN_0/1
11.
HDMI
EDP
12.
I2S
GPIO*7
13.
UART_0/6/7
GPIO*6
14.
GPIO(DP/EDP_HPD_1V8)
EDP_HPD

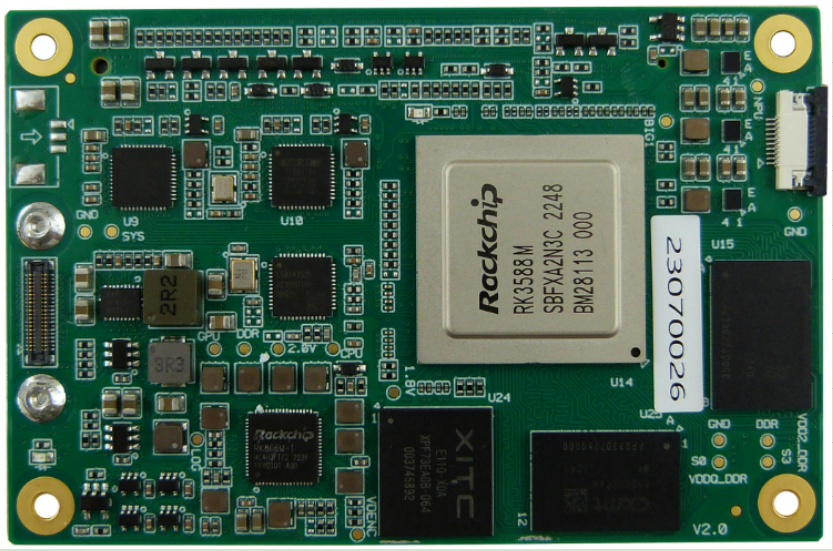

模块正面图

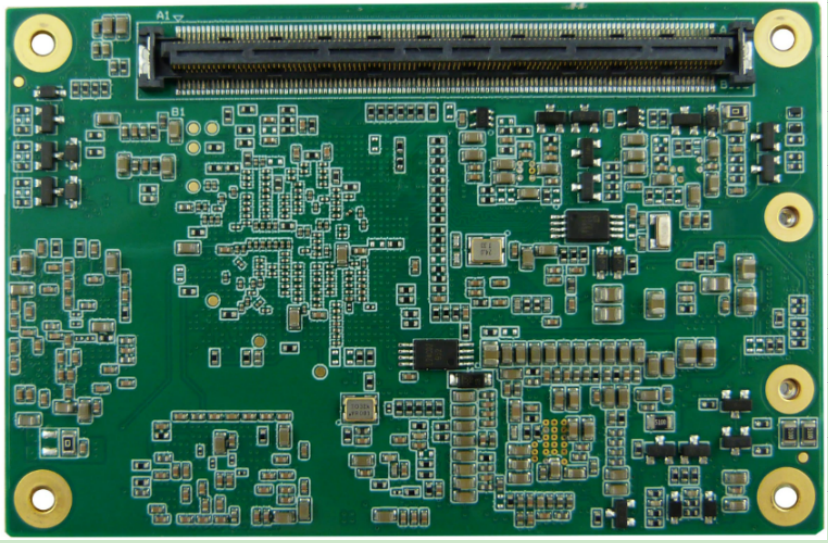

模块背面图

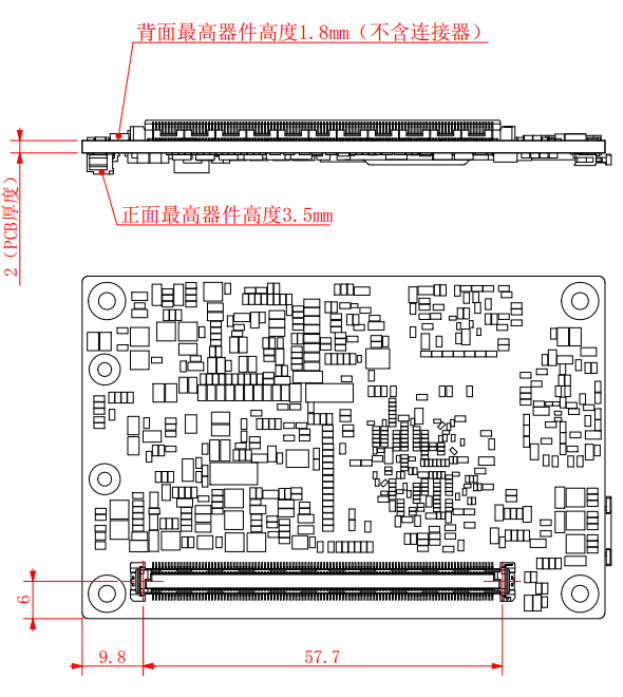

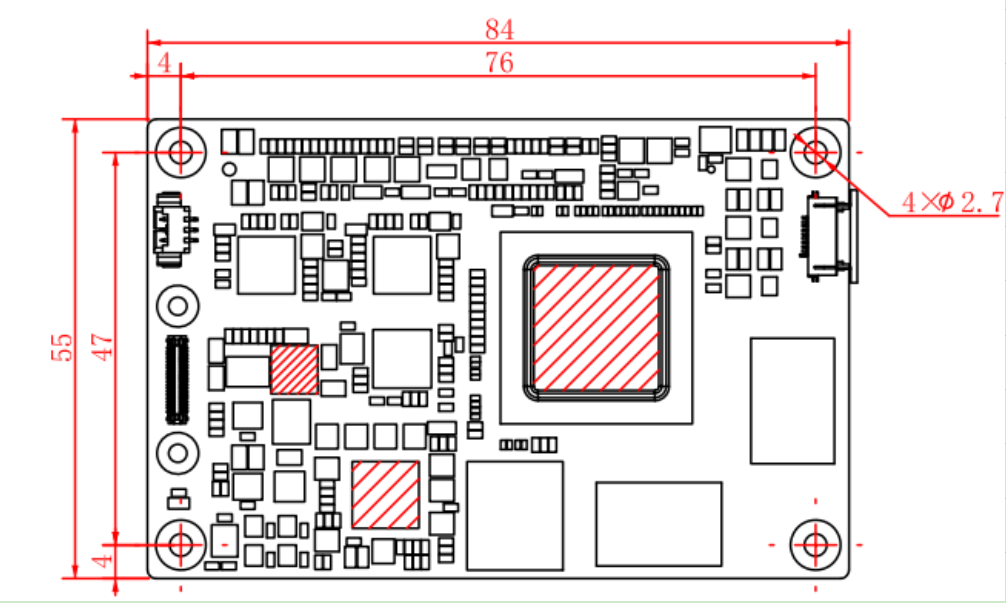

产品外形尺寸图

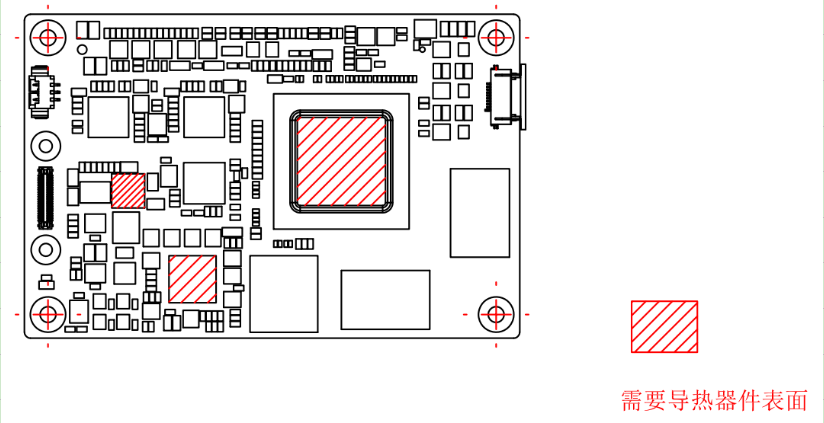

如下图示标注区域为需散热芯片，散热垫厚度建议1mm。
散热器件位置图
表3电气接口列表
位号
接口功能类型
接口连接器厂商型号
备注
1
CN1
SDMMC
特思嘉
FFC05008-10SBB124W5M
2
CN2
MIPI_CSI1
特思嘉 FBB04004-F40S1003K6M
3
MD1
COM-E信号
尼加特A21-1220-0601-01C

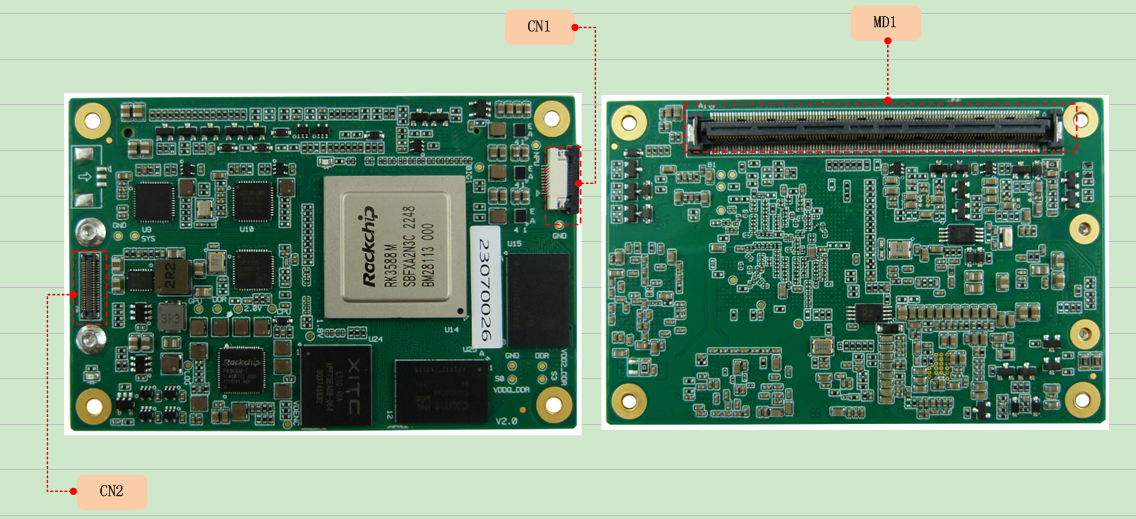

接口布图
连接器型号：FBB04004-F40S1003K6M
对端连接器：FBB04004-M40S1003K6M
表4 MIPI_CSI1接口定义
引脚号
信号定义
GND
4
NC
5
MIPI_CSI1_PWREN_H_1V8
6
MIPI_CSI1_PWREN_H_1V8_RSVD
7
MIPI_CSI1_RST_L_1V8
8
MIPI_CSI1_RST_L_1V8_RSVD
9
MIPI_CSI1_PDN_H_1V8
10
MIPI_CSI1_PDN_H_1V8_RSVD
11
12
13
MIPI_CAM3_CLKOUT_3V3
14
MIPI_CAM4_CLKOUT_3V3
15
16
17
I2C4_SDA_M2_3V3
18
GPIO1_C4_1V8
19
I2C4_SCL_M2_3V3
20
GPIO1_D5_1V8
21
22
23
MIPI_CSI1_RX_D2P
24
MIPI_CSI1_RX_D0P
25
MIPI_CSI1_RX_D2N
26
MIPI_CSI1_RX_D0N
27
28
29
MIPI_CSI1_RX_D3P
30
MIPI_CSI1_RX_D1P
31
MIPI_CSI1_RX_D3N
32
MIPI_CSI1_RX_D1N
33
34
35
MIPI_CSI1_RX_CLK1P
36
MIPI_CSI1_RX_CLK0P
37
MIPI_CSI1_RX_CLK1N
38
MIPI_CSI1_RX_CLK0N
39
40
SDMMC接口定义
连接器型号：FFC05008-10SBB124W5M（0.5mm间距，下接触）
表5 SDMMC接口定义
SDMMC_D0
SDMMC_D1
SDMMC_D2
SDMMC_D3
SDMMC_CMD
SDMMC_CLK
SD_DET#
SDMMC_PWREN_3V3
COM-E接口定义
连接器型号：A21-1220-0601-01C
对端连接器：A21-2220-0601-01C
表6 COM-E接口定义
TYPE10 A
SMRC_3588_B Row A
SMRC_3588_B Row B
TYPE10 B
A1
B1
A2
GBE0_P3_N
GBE0_LED_ACT#_3V3
B2
A3
GBE0_P3_P
GBE1_P3_P
B3
A4
GBE1_LED_LINK#_3V3
GBE1_P3_N
B4
A5
GBE1_LED_ACT#_3V3
GBE1_P2_P
B5
A6
GBE0_P2_N
GBE1_P2_N
B6
A7
GBE0_P2_P
GBE1_P1_P
B7
A8
GBE0_LED_LINK#_3V3
GBE1_P1_N
B8
A9
GBE0_P1_N
GBE1_P0_P
B9
A10
GBE0_P1_P
GBE1_P0_N
B10
A11
B11
A12
GBE0_P0_N
PWRON_L_KEY_4V0
B12
A13
GBE0_P0_P
MIPI_CSI0_RX_CLK0P
B13
A14
MIPI_CAM2_CLKOUT_3V3
MIPI_CSI0_RX_CLK0N
B14
A15
MB_PWREN_H_3V3
MIPI_CSI0_PWREN_H_1V8
B15
A16
SATA30_0_TXP
MIPI_CSI0_RX_D0P
B16
A17
SATA30_0_TXN
MIPI_CSI0_RX_D0N
B17
A18
MIPI_TE0_1V8/GPIO3_B2
MIPI_CSI0_RST_L_1V8
B18
A19
SATA30_0_RXP
MIPI_CSI0_RX_D1P
B19
A20
SATA30_0_RXN
MIPI_CSI0_RX_D1N
B20
A21
B21
A22
POWER_OFF#
MIPI_CSI0_PDN_H_1V8
B22
A23
VDC_INPUT
MIPI_CAM1_CLKOUT_3V3
B23
A24
MIPI_CSI0_PWREN_H_1V8_RSVD
MB_PGOOD_1V8
B24
A25
MIPI_CSI0_RX_D2P
TYPEC0_SSTX1P
B25
A26
MIPI_CSI0_RX_D2N
TYPEC0_SSTX1N
B26
A27
MIPI_CSI0_RST_L_1V8_RSVD
I2C2_SDA_M0_3V3
B27
A28
SATA0_ACT_LED_M1_3V3
I2C2_SCL_M0_3V3
B28
A29
MIPI_CSI0_RX_D3P
TYPEC0_SSRX1P
B29
A30
MIPI_CSI0_RX_D3N
TYPEC0_SSRX1N
B30
A31
B31
A32
CAN2_TX_M1_3V3
SPK_CTL_H/GPIO4_B0_3V3
B32
A33
CAN2_RX_M1_3V3
TYPEC0_SSTX2P
B33
A34
CAN1_TX_M1_3V3
TYPEC0_SSTX2N
B34
A35
CAN1_RX_M1_3V3
TYPEC5V_PWREN_3V3
B35
A36
TYPEC1_SSRX1N
TYPEC0_SSRX2P
B36
A37
TYPEC1_SSRX1P
TYPEC0_SSRX2N
B37
A38
MIPI_CSI0_PDN_H_1V8_RSVD
CC_INT_L/GPIO0_D3_3V3
B38
A39
TYPEC1_SSTX1N
TYPEC0_AUXP
B39
A40
TYPEC1_SSTX1P
TYPEC0_AUXM
B40
A41
B41
A42
TYPEC1_OTG_DM
TYPEC0_OTG_DM
B42
A43
TYPEC1_OTG_DP
TYPEC0_OTG_DP
B43
A44
I2C3_SCL_M0_1V8
I2C3_SDA_M0_1V8
B44
A45
USB20_HOST1_DM
USB20_HOST0_DM
B45
A46
USB20_HOST1_DP
USB20_HOST0_DP
B46
A47
VCC_RTC
V+/RECOVERY_KEY_1V8
B47
A48
EXCD0_PERST#_1V8
V-_KEY_1V8
B48
A49
PCIE30X4_PRSTN_3V3
RESET_L_KEY_1V8
B49
A50
I2S0_MCLK_1V8
CB_RESET#_1V8
B50
A51
B51
A52
I2S0_SCLK_1V8
I2S0_SDO0_1V8
B52
A53
I2S0_LRCK_1V8
I2S0_SDI0_1V8
B53
A54
GPIO4_A5_3V3
PWM15/GPIO1_C6_1V8
B54
A55
PCIE30_REFCLK1_P
I2C7_SCL_M0_CODEC_1V8
B55
A56
PCIE30_REFCLK1_N
I2C7_SDA_M0_CODEC_1V8
B56
A57
GPIO4_C0_3V3
B57
A58
PCIE30_PORT1_TX1P
PCIE30_PORT1_RX1P
B58
A59
PCIE30_PORT1_TX1N
PCIE30_PORT1_RX1N
B59
A60
B60
A61
PCIE30_PORT1_TX0P
PCIE30_PORT1_RX0P
B61
A62
PCIE30_PORT1_TX0N
PCIE30_PORT1_RX0N
B62
A63
GPIO4_A6_3V3
GPIO4_C1_3V3
B63
A64
PCIE30_PORT0_TX1P
PCIE30_PORT0_RX1P
B64
A65
PCIE30_PORT0_TX1N
PCIE30_PORT0_RX1N
B65
A66
WAKE0#_3V3
B66
A67
GPIO4_A7_3V3
SARADC_VIN3_KEY
B67
A68
PCIE30_PORT0_TX0P
PCIE30_PORT0_RX0P
B68
A69
PCIE30_PORT0_TX0N
PCIE30_PORT0_RX0N
B69
A70
B70
A71
MIPI_DPHY1_TX_D0P
MIPI_DPHY0_TX_D0P
B71
A72
MIPI_DPHY1_TX_D0N
MIPI_DPHY0_TX_D0N
B72
A73
MIPI_DPHY1_TX_D1P
MIPI_DPHY0_TX_D1P
B73
A74
MIPI_DPHY1_TX_D1N
MIPI_DPHY0_TX_D1N
B74
A75
MIPI_DPHY1_TX_D2P
MIPI_DPHY0_TX_D2P
B75
A76
MIPI_DPHY1_TX_D2N
MIPI_DPHY0_TX_D2N
B76
A77
LVDS_VDD_EN_3V3
MIPI_DPHY0_TX_D3P
B77
A78
MIPI_DPHY1_TX_D3P
MIPI_DPHY0_TX_D3N
B78
A79
MIPI_DPHY1_TX_D3N
LCD_BKLT_EN_3V3
B79
A80
B80
A81
MIPI_DPHY1_TX_CLKP
MIPI_DPHY0_TX_CLKP
B81
A82
MIPI_DPHY1_TX_CLKN
MIPI_DPHY0_TX_CLKN
B82
A83
I2C1_SCL_M4_1V8
LCD_BKLT_CTRL_3V3
B83
A84
I2C1_SDA_M4_1V8
VCC_5V_SBY
B84
A85
GPIO4_B5_3V3
B85
A86
HDMI1_eARC+
B86
A87
HDMI1_eARC-/HPD
B87
A88
HDMI1_TX0P_PORT
HDMI1_TX3P_PORT
B88
A89
HDMI1_TX0N_PORT
HDMI1_TX3N_PORT
B89
A90
B90
A91
HDMI1_TX1P_PORT
HDMI_TX1_SCL_M2_3V3
B91
A92
HDMI1_TX1N_PORT
HDMI_TX1_SDA_M2_3V3
B92
A93
GPIO4_B7_3V3
SPI0_MISO_M1_3V3
B93
A94
HDMI1_TX2P_PORT
HDMI1_TX_CEC_3V3
B94
A95
HDMI1_TX2N_PORT
SPI0_MOSI_M1_3V3
B95
A96
SPI0_CS1_M1_3V3
B96
A97
UART6_TX_M1_3V3
SPI0_CLK_M1_3V3
B97
A98
UART6_RX_M1_3V3
UART2_TX_M0_3V3
B98
A99
DP/EDP_HPD_1V8
UART2_RX_M0_3V3
B99
A100
B100
A101
UART0_TX_M2_3V3
UART7_TX_M2_3V3
B101
A102
UART0_RX_M2_3V3
UART7_RX_M2_3V3
B102
A103
I2C0_SCL_M2_3V3
I2C0_SDA_M2_3V3
B103
A104
VCC_4.5V-16V
B104
A105
B105
A106
B106
A107
B107
A108
B108
A109
B109
A110
B110
展会合作/友情链接：010-62681105
传真：010-62681234
产品概述
模块基于瑞芯微RK3588M(车规级)高性能8核处理器实现，RK3588M为瑞芯微性能的通用型SoC，集成4个Cortex-A76和4个Cortex-A55处理器，主频≥2.0GHz；内部支持独立的NEON协处理器；CPU内置了多种功能强大的嵌入式硬件引擎，支持8K@60fps的H.265和VP9解码器、8k@30fps的H.264解码器和4K@60fps的AV1解码器；还支持8K@30fps的H.264/H.265编码器，高质量的JPEG编码器/解码器，专门的图像预处理器和后处理器。
集成高性能Mali-G610 GPU，完全兼容支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.2和Vulkan1.2；内嵌的NPU支持INT4/INT8/INT16/FP16混合运算，运算能力高达6TOPS。
模块为标准mini COMe尺寸84mm*55mm，标配板载LPDDR4 8GB，支持16GB，板载64GB EMMC，可选128GB和256GB。显示输出接口支持2路4通道MIPI接口，1路标准的HDMI接口；显示输入接口支持2路4通道MIPI_CSI接口（可支持2路摄像头）；支持2路千兆网口，1路SATA3.0，1路PCIE3.0x4（可选2路X2或者4路x1模式），1路USB3.0_HOST，1路Type-C接口，2路USB2.0_HOST，2路CAN2.0，1路I2S音频接口，1路独立I2C接口，4路TTL串口，10路GPIO。
模块支持Linux系统，支持适配银河麒麟V10等国产操作系统，典型功耗8W；模块采用全表贴、产化设计，具有性能高、功耗低、体积小等特点，满足宽温工作环境。产品可应用于智能座舱、智慧大屏、虚拟/增强现实、边缘计算、IPC、NVR、高端工控平板等行业市场。
产品特点
² 处理器：选用RK3588M 8核处理器，主频≥2.0GHz，高性能Mali-G610 GPU，内置NPU，支持独立的NEON协处理器；
² 内存：标配板载8GB LPDDR4国产内存颗粒，支持16GB；
² 存储：板载64GB EMMC，支持256GB；
² 显示：2路4通道MIPI输出、1路HDMI，支持4K@60Hz；
² 网络：支持2路千兆网口；
² PCI-E：1路PCI-E3.0x4(可选2路x2或者4路x1模式)；
² SATA：1路SATA3.0接口；
² USB：1路USB3.0_HOST，1路Type-C，2路USB2.0；
² AUDIO：1路I2S信号；
² 支持2路CAN2.0；4路TTL（1路为调试串口），1路SPI，1路独立I2C；10路GPIO；
² 4.5V～16V宽电压输入；
² 支持特殊工业级-43℃~85℃工作温度；
² 标准Mini COM-E尺寸84*55mm；
² 元器件国产品牌。
产品规格
规格信息
表1产品技术规格表
项目
描述
处理器
CPU
4 x Cortex-A76（≥2.0GHz）+ 4 x Cortex-A55（≥ 1.7GHz）
GPU
4 x Mali-G610（max freq 1GHz）
OpenCL 3.0，OpenGL ES 1.1/2.0/ 3.2、Vulkan 1.1
NPU
6TOPS(INT8)、Support INT4/INT8/INT16/FP16
视频编解码
解码
8K@30fps H.264
8K@60fps VP9、H.265、MVC、AVS2
4K@60fps AV1
1080p@60fps MPEG-2、MPEG-1、VC-1、VP8
编码
8K@30fps H.265/H.264
内存
类型
板载LPDDR4，标配8GB，可选16GB
存储
EMMC
板载工业级EMMC 64GB，可选128GB、256GB
SATA
标配1路SATA3.0接口
COM-E接口
USB
1路USB3.0_HOST、1路Type-C;
2路USB2.0_HOST
PCIE
标配1路PCI-E 3.0x4可选2路PCI-E3.0x2或者4路PCIE3.0x1
网络
2路千兆网口
串口
4路TTL串口，其中1路为TTL调试串口
显示输出
默认支持同时2路异显或者同显
2路4通道MIPI，支持分辨率4K@60Hz
1路HDMI接口，支持4K@60Hz
1路TYPEC转DP接口
MIPI_CSI
1路4lane MIPI CSI
I2C
1独立路I2C
SPI
1路SPI
CAN
2路CAN2.0
Audio
1路标准I2S
GPIO
10路GPIO
摄像头
MIPI_CSI
1路4lane摄像头接口（独立连接器）
扩展存储
TF
1路TF卡接口（独立连接器）
电源
类型
标准DC5V/ 12V输入，支持DC 4.5~16V宽压输入
上电模式
支持来电自启动AT模式
可选按键触发上电ATX模式
待机唤醒模式
支持
功耗
空闲模式4W，内存满压力测试10W
物理参数
尺寸（W×D）
84mm×55mm（MINI COM-E模块）
环境适应性
商业级
工作温度：0℃～60℃, 5～95% RH，不凝结
存储温度：-20℃～70℃, 5～95% RH，不凝结
宽温级
工作温度：-20℃～70℃, 5～95% RH，不凝结
存储温度：-40℃～80℃, 5～95% RH，不凝结
工业级
工作温度：-40℃～80℃, 5～95% RH，不凝结
存储温度：-50℃～85℃, 5～95% RH，不凝结
特殊工业级
工作温度：-43℃～85℃, 5～95% RH，不凝结
存储温度：-50℃～85℃, 5～95% RH，不凝结

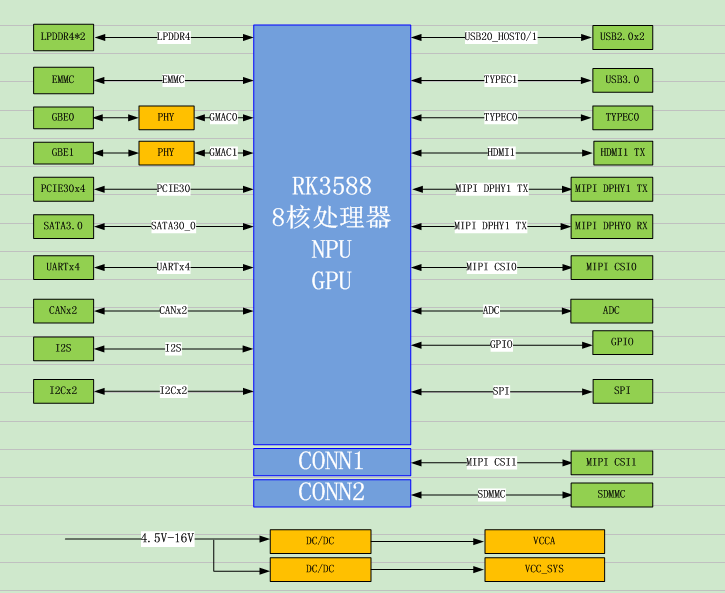

产品框架图
IO复用功能说明
表2 IO复用说明
序号
模块默认功能
功能复用1
功能复用2
说明
1.
GBE0/1
——
——
2.
SATA3.0
——
——
3.
MIPI_CSI0 1*4lane
GPIO*8
1*2Lane
内核调整
4.
TYPEC0
DP
——
内核调整
5.
USB2.0_0/1
——
——
6.
USB3.0
——
——
7.
PCIE3.0 x4
4*PCIE3.0 x1
2*PCIE3.0 x2
8.
MIPI 2路4通道
——
可复用为单通道输出
9.
SPI
GPIO*4
——
10.
CAN_0/1
GPIO*4
——
11.
HDMI
EDP
——
内核调整
12.
I2S
GPIO*7
——
内核调整
13.
UART_0/6/7
GPIO*6
——
内核调整
14.
GPIO(DP/EDP_HPD_1V8)
EDP_HPD
——
产品结构
产品外观
模块正面图
模块背面图
结构尺寸
产品外形尺寸图
散热设计
如下图示标注区域为需散热芯片，散热垫厚度建议1mm。
散热器件位置图
产品电气接口
接口列表
表3电气接口列表
序号
位号
接口功能类型
接口连接器厂商型号
备注
1
CN1
SDMMC
特思嘉
FFC05008-10SBB124W5M
2
CN2
MIPI_CSI1
特思嘉 FBB04004-F40S1003K6M
3
MD1
COM-E信号
尼加特A21-1220-0601-01C
接口布
接口布图
MIPI_CSI1接口定义
连接器型号：FBB04004-F40S1003K6M
对端连接器：FBB04004-M40S1003K6M
表4 MIPI_CSI1接口定义
引脚号
信号定义
引脚号
信号定义
1
GND
2
GND
3
GND
4
NC
5
MIPI_CSI1_PWREN_H_1V8
6
MIPI_CSI1_PWREN_H_1V8_RSVD
7
MIPI_CSI1_RST_L_1V8
8
MIPI_CSI1_RST_L_1V8_RSVD
9
MIPI_CSI1_PDN_H_1V8
10
MIPI_CSI1_PDN_H_1V8_RSVD
11
GND
12
GND
13
MIPI_CAM3_CLKOUT_3V3
14
MIPI_CAM4_CLKOUT_3V3
15
GND
16
GND
17
I2C4_SDA_M2_3V3
18
GPIO1_C4_1V8
19
I2C4_SCL_M2_3V3
20
GPIO1_D5_1V8
21
GND
22
GND
23
MIPI_CSI1_RX_D2P
24
MIPI_CSI1_RX_D0P
25
MIPI_CSI1_RX_D2N
26
MIPI_CSI1_RX_D0N
27
GND
28
GND
29
MIPI_CSI1_RX_D3P
30
MIPI_CSI1_RX_D1P
31
MIPI_CSI1_RX_D3N
32
MIPI_CSI1_RX_D1N
33
GND
34
GND
35
MIPI_CSI1_RX_CLK1P
36
MIPI_CSI1_RX_CLK0P
37
MIPI_CSI1_RX_CLK1N
38
MIPI_CSI1_RX_CLK0N
39
GND
40
GND
SDMMC接口定义
连接器型号：FFC05008-10SBB124W5M（0.5mm间距，下接触）
表5 SDMMC接口定义
引脚号
信号定义
备注
1
SDMMC_D0
2
SDMMC_D1
3
SDMMC_D2
4
SDMMC_D3
5
SDMMC_CMD
6
GND
7
SDMMC_CLK
8
GND
9
SD_DET#
10
SDMMC_PWREN_3V3
COM-E接口定义
连接器型号：A21-1220-0601-01C
对端连接器：A21-2220-0601-01C
表6 COM-E接口定义
TYPE10 A
SMRC_3588_B Row A
SMRC_3588_B Row B
TYPE10 B
A1
GND
GND
B1
A2
GBE0_P3_N
GBE0_LED_ACT#_3V3
B2
A3
GBE0_P3_P
GBE1_P3_P
B3
A4
GBE1_LED_LINK#_3V3
GBE1_P3_N
B4
A5
GBE1_LED_ACT#_3V3
GBE1_P2_P
B5
A6
GBE0_P2_N
GBE1_P2_N
B6
A7
GBE0_P2_P
GBE1_P1_P
B7
A8
GBE0_LED_LINK#_3V3
GBE1_P1_N
B8
A9
GBE0_P1_N
GBE1_P0_P
B9
A10
GBE0_P1_P
GBE1_P0_N
B10
A11
GND
GND
B11
A12
GBE0_P0_N
PWRON_L_KEY_4V0
B12
A13
GBE0_P0_P
MIPI_CSI0_RX_CLK0P
B13
A14
MIPI_CAM2_CLKOUT_3V3
MIPI_CSI0_RX_CLK0N
B14
A15
MB_PWREN_H_3V3
MIPI_CSI0_PWREN_H_1V8
B15
A16
SATA30_0_TXP
MIPI_CSI0_RX_D0P
B16
A17
SATA30_0_TXN
MIPI_CSI0_RX_D0N
B17
A18
MIPI_TE0_1V8/GPIO3_B2
MIPI_CSI0_RST_L_1V8
B18
A19
SATA30_0_RXP
MIPI_CSI0_RX_D1P
B19
A20
SATA30_0_RXN
MIPI_CSI0_RX_D1N
B20
A21
GND
GND
B21
A22
POWER_OFF#
MIPI_CSI0_PDN_H_1V8
B22
A23
VDC_INPUT
MIPI_CAM1_CLKOUT_3V3
B23
A24
MIPI_CSI0_PWREN_H_1V8_RSVD
MB_PGOOD_1V8
B24
A25
MIPI_CSI0_RX_D2P
TYPEC0_SSTX1P
B25
A26
MIPI_CSI0_RX_D2N
TYPEC0_SSTX1N
B26
A27
MIPI_CSI0_RST_L_1V8_RSVD
I2C2_SDA_M0_3V3
B27
A28
SATA0_ACT_LED_M1_3V3
I2C2_SCL_M0_3V3
B28
A29
MIPI_CSI0_RX_D3P
TYPEC0_SSRX1P
B29
A30
MIPI_CSI0_RX_D3N
TYPEC0_SSRX1N
B30
A31
GND
GND
B31
A32
CAN2_TX_M1_3V3
SPK_CTL_H/GPIO4_B0_3V3
B32
A33
CAN2_RX_M1_3V3
TYPEC0_SSTX2P
B33
A34
CAN1_TX_M1_3V3
TYPEC0_SSTX2N
B34
A35
CAN1_RX_M1_3V3
TYPEC5V_PWREN_3V3
B35
A36
TYPEC1_SSRX1N
TYPEC0_SSRX2P
B36
A37
TYPEC1_SSRX1P
TYPEC0_SSRX2N
B37
A38
MIPI_CSI0_PDN_H_1V8_RSVD
CC_INT_L/GPIO0_D3_3V3
B38
A39
TYPEC1_SSTX1N
TYPEC0_AUXP
B39
A40
TYPEC1_SSTX1P
TYPEC0_AUXM
B40
A41
GND
GND
B41
A42
TYPEC1_OTG_DM
TYPEC0_OTG_DM
B42
A43
TYPEC1_OTG_DP
TYPEC0_OTG_DP
B43
A44
I2C3_SCL_M0_1V8
I2C3_SDA_M0_1V8
B44
A45
USB20_HOST1_DM
USB20_HOST0_DM
B45
A46
USB20_HOST1_DP
USB20_HOST0_DP
B46
A47
VCC_RTC
V+/RECOVERY_KEY_1V8
B47
A48
EXCD0_PERST#_1V8
V-_KEY_1V8
B48
A49
PCIE30X4_PRSTN_3V3
RESET_L_KEY_1V8
B49
A50
I2S0_MCLK_1V8
CB_RESET#_1V8
B50
A51
GND
GND
B51
A52
I2S0_SCLK_1V8
I2S0_SDO0_1V8
B52
A53
I2S0_LRCK_1V8
I2S0_SDI0_1V8
B53
A54
GPIO4_A5_3V3
PWM15/GPIO1_C6_1V8
B54
A55
PCIE30_REFCLK1_P
I2C7_SCL_M0_CODEC_1V8
B55
A56
PCIE30_REFCLK1_N
I2C7_SDA_M0_CODEC_1V8
B56
A57
GND
GPIO4_C0_3V3
B57
A58
PCIE30_PORT1_TX1P
PCIE30_PORT1_RX1P
B58
A59
PCIE30_PORT1_TX1N
PCIE30_PORT1_RX1N
B59
A60
GND
GND
B60
A61
PCIE30_PORT1_TX0P
PCIE30_PORT1_RX0P
B61
A62
PCIE30_PORT1_TX0N
PCIE30_PORT1_RX0N
B62
A63
GPIO4_A6_3V3
GPIO4_C1_3V3
B63
A64
PCIE30_PORT0_TX1P
PCIE30_PORT0_RX1P
B64
A65
PCIE30_PORT0_TX1N
PCIE30_PORT0_RX1N
B65
A66
GND
WAKE0#_3V3
B66
A67
GPIO4_A7_3V3
SARADC_VIN3_KEY
B67
A68
PCIE30_PORT0_TX0P
PCIE30_PORT0_RX0P
B68
A69
PCIE30_PORT0_TX0N
PCIE30_PORT0_RX0N
B69
A70
GND
GND
B70
A71
MIPI_DPHY1_TX_D0P
MIPI_DPHY0_TX_D0P
B71
A72
MIPI_DPHY1_TX_D0N
MIPI_DPHY0_TX_D0N
B72
A73
MIPI_DPHY1_TX_D1P
MIPI_DPHY0_TX_D1P
B73
A74
MIPI_DPHY1_TX_D1N
MIPI_DPHY0_TX_D1N
B74
A75
MIPI_DPHY1_TX_D2P
MIPI_DPHY0_TX_D2P
B75
A76
MIPI_DPHY1_TX_D2N
MIPI_DPHY0_TX_D2N
B76
A77
LVDS_VDD_EN_3V3
MIPI_DPHY0_TX_D3P
B77
A78
MIPI_DPHY1_TX_D3P
MIPI_DPHY0_TX_D3N
B78
A79
MIPI_DPHY1_TX_D3N
LCD_BKLT_EN_3V3
B79
A80
GND
GND
B80
A81
MIPI_DPHY1_TX_CLKP
MIPI_DPHY0_TX_CLKP
B81
A82
MIPI_DPHY1_TX_CLKN
MIPI_DPHY0_TX_CLKN
B82
A83
I2C1_SCL_M4_1V8
LCD_BKLT_CTRL_3V3
B83
A84
I2C1_SDA_M4_1V8
VCC_5V_SBY
B84
A85
GPIO4_B5_3V3
VCC_5V_SBY
B85
A86
HDMI1_eARC+
VCC_5V_SBY
B86
A87
HDMI1_eARC-/HPD
VCC_5V_SBY
B87
A88
HDMI1_TX0P_PORT
HDMI1_TX3P_PORT
B88
A89
HDMI1_TX0N_PORT
HDMI1_TX3N_PORT
B89
A90
GND
GND
B90
A91
HDMI1_TX1P_PORT
HDMI_TX1_SCL_M2_3V3
B91
A92
HDMI1_TX1N_PORT
HDMI_TX1_SDA_M2_3V3
B92
A93
GPIO4_B7_3V3
SPI0_MISO_M1_3V3
B93
A94
HDMI1_TX2P_PORT
HDMI1_TX_CEC_3V3
B94
A95
HDMI1_TX2N_PORT
SPI0_MOSI_M1_3V3
B95
A96
GND
SPI0_CS1_M1_3V3
B96
A97
UART6_TX_M1_3V3
SPI0_CLK_M1_3V3
B97
A98
UART6_RX_M1_3V3
UART2_TX_M0_3V3
B98
A99
DP/EDP_HPD_1V8
UART2_RX_M0_3V3
B99
A100
GND
GND
B100
A101
UART0_TX_M2_3V3
UART7_TX_M2_3V3
B101
A102
UART0_RX_M2_3V3
UART7_RX_M2_3V3
B102
A103
I2C0_SCL_M2_3V3
I2C0_SDA_M2_3V3
B103
A104
VCC_4.5V-16V
VCC_4.5V-16V
B104
A105
VCC_4.5V-16V
VCC_4.5V-16V
B105
A106
VCC_4.5V-16V
VCC_4.5V-16V
B106
A107
VCC_4.5V-16V
VCC_4.5V-16V
B107
A108
VCC_4.5V-16V
VCC_4.5V-16V
B108
A109
VCC_4.5V-16V
VCC_4.5V-16V
B109
A110
GND
GND
B110
