龙芯SMLS_2K1500_A国产化COM-E模块

价格：电议次

更新时间： 2024-01-05 15:29:05

型号：SMLS_2K1500_A

货期：现货

购买数量： - + (库存0件)

详细介绍

产品概述

本模块为基于龙芯2K1500处理器研制的SOC单芯片解决方案，参考PICMG COM Express规范以及COM Express Type10的pin脚定义，尺寸为Mini Module(84mmx55mm)。模块采用2K1500处理器，双核主频1.1GHz(TDP)，标配板载2GB DDR3内存颗粒（可选4GB），板载8GB EMMC（可支持128GB），模块采用产化元器件设计。

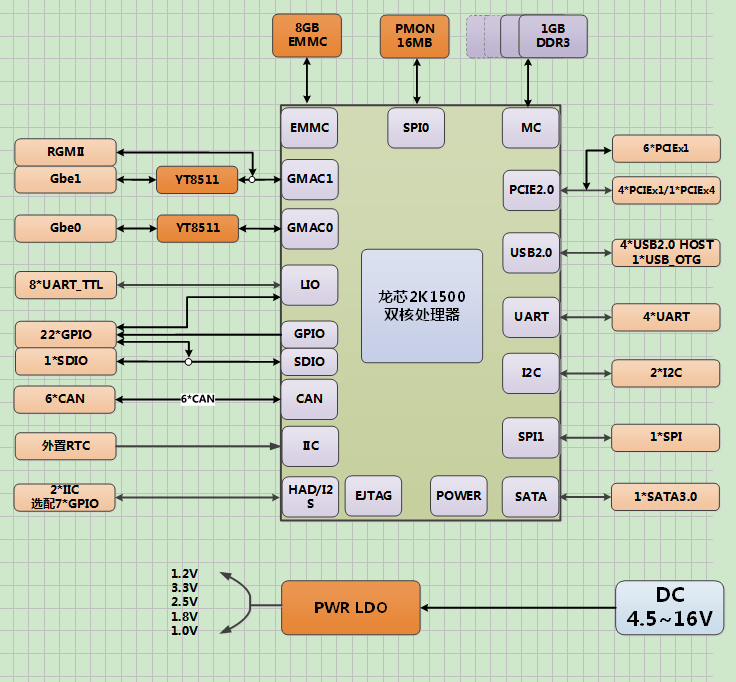

模块COM-E接口支持2个千兆网口（其中Gbe1可选1路RGMII）；4路PCI-E2.0 x 1（可选1路PCI-E2.0x4），1路PCI-E2.0x4（可选2路PCI-E2.0x1，其中1路支持PCIe EP mode）；1路SATA3.0，6路CAN端口，12路TTL串口（其中8路串口与 LIO接口复用），4路USB 2.0端口，1路USB2.0_OTG，22路GPIO和2路独立的SPI（其中一路支持两个片选）；模块典型功耗5W。

本产品采用全表贴化设计，具有稳定、安全、可靠、实用性强等特点，可广泛应用于国防、政府、科研、医疗、数控、通讯、交通等领域。

产品特点

COM-Express Mini模块，尺寸84*55mm；
处理器：龙芯2K1500双核处理器，主频1.1GHz；
内存：板载2GB DDR3工业级国产内存颗粒，可选4GB；
存储：板载8GB EMMC，可选128GB；
网络：板载2路千兆网络接口，其中网口Gbe1可选1路RGMII；
PCI-E：4路PCI-E2.0 x 1（可选1路PCI-E2.0x4），1路PCI-E2.0x4（可选2路PCI-E2.0x1，其中1路支持PCIe EP mode）；
SATA：1路SATA3.0接口，支持6Gbps传输；
USB：4个USB2.0接口，1路USB2.0_OTG；
2路独立的SPI，其中一路支持两个片选，共支持3路SPI，3路I2C；
6路CAN2.0接口；
4个GPI接口，4个GPO接口，14个GPIO；
12V或者5V 供电，支持宽压4.5V~16V供电，来电自启动；

国产化：元器件国产化。

产品规格

项目	描述
处理器/芯片组	CPU	Loongson 2K1500
	核数	2核
	主频	1.1GHz（TDP ，以原厂终发布为准）
内存	类型	板载DDR3
内存	容量	标配2GB，可选4GB
存储	FLASH	板载SPI NOR FLASH，容量16MB
存储	EMMC	标配8GB，可选128GB
扩展接口	USB	4路USB 2.0 HOST，1路USB2.0_OTG
	SATA	1路SATA3.0接口
	PCIE	默认1路PCI-E2.0 x4（PCIE0）和4路PCI-E2.0 x1（PCIE1）；可选配置为6路PCI-E2.0 x1或者2路PCI-E2.0x4； PCIE1可选配置为EP Mode；
	RGMII	2路千兆网络接口，其中Gbe1可选1路RGMII；
	串口/ Local Bus接口	默认12路TTL串口，1路为调试串口；其中8路串口可选Local Bus总线复用，支持FPGA扩展
	I²C	支持3路独立I2C
	SPI	2路独立SPI，其中1路支持2个片选，可接3个外设
	CAN	6路CAN2.0
	SDIO	1路SDIO,默认为4路GPI，2路GPO
	RTC	支持外置RTC
	GPIO	标配22个GPIO（含SDIO引脚复用GPIO）
电源	上电模式	AT模式：来电自启动；
	输入电压	典型DC12V或者DC5V，支持输入范围4.5V~16V
	功耗	5W（典型功耗）

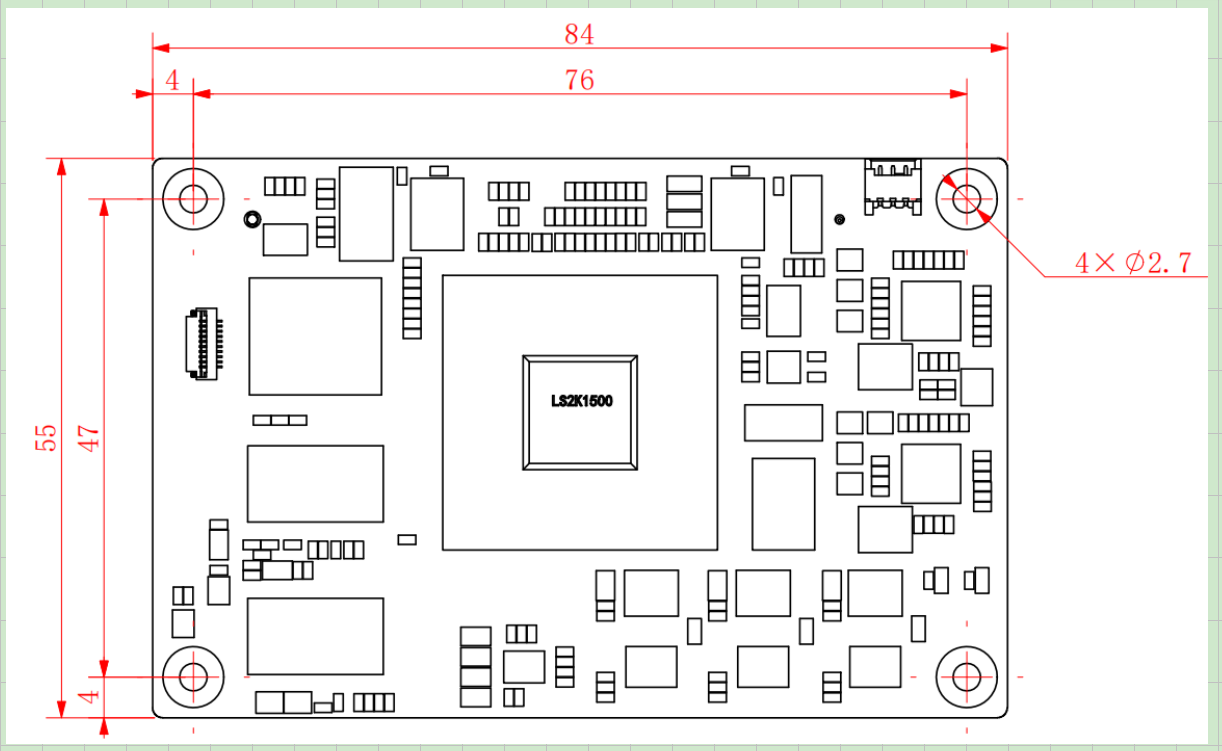

物理参数	尺寸（W×D）	84mm×55mm（模块）
环境适应性	宽温级	工作温度：-20℃～60℃, 5～95% RH，不凝结
	宽温级	存储温度：-40℃～75℃, 5～95% RH，不凝结
	工业级	工作温度：-40℃～70℃, 5～95% RH，不凝结
	工业级	存储温度：-55℃～80℃, 5～95% RH，不凝结
