瑞芯微SMRC_3588_C国产化模块
次
产品概述
本产品是一款小尺寸产化SMARC2.1模块，紧凑型尺寸82mm*50mm，基于瑞芯微旗舰RK3588高性能8核处理器，主频可达2.2GHz，集成4个Cortex-A76和4个Cortex-A55处理器、1个MPli-G610 MC4 GPU、1个NPU处理单元，具备H.264/H.265编解码、6TOPS AI算力；模块具备高性能配置，板载LPDDR48GB内存，支持16GB，板载64GB EMMC，可选128GB和256GB。
模块支持314引脚金手指，适配标准MXM3连接器，具备丰富通用的IO接口。显示输出支持1路4通道 MIPI接口，2路标准HDMI（可选EDP）接口；显示输入支持2路MIPI_CSI接口（1路4lane,1路2lane,可支持2路摄像头）；支持2路千兆网口，1路SATA3.0，1路PCIE3.0x4（可选2路x2或者4路x1模式），1路USB3.0_HOST，1路Type-C接口（可选DP），2路USB2.0_HOST，2路CAN2.0，1路I2S音频接口，1路独立I2C接口，4路TTL串口，5路GPIO（其他接口可复用）。
模块元器件全部选用国产厂商，操作系统支持国产桌面系统银河麒麟V10和国产实时系统翼辉信息SylixOS，满足软硬件国产化的应用需求，可应用于智能座舱、智慧大屏、虚拟/增强现实、边缘计算、IPC、NVR、高端工控平板等行业市场。
产品特点
² 处理器：RK3588 8核处理器，主频2.2GHz，高性能MPli-G610GPU，内置NPU，支持独立的NEON协处理器；
² 内存：标配板载8GB LPDDR4国产内存颗粒，支持16GB；
² 存储：板载64GBEMMC，支持256GB；
² 显示：输出部分，1路4通道MIPI输出、2路HDMI（可选EDP），支持4K@60Hz，1路DP接口（与TYPE-C复用）；输入：1路4lane MIPI_CSI,1路2lane MIPI_CSI,1路HDMI_IN；
² 网络：支持2路千兆网口，支持光/电combo；
² PCI-E：1路PCI-E3.0x4(可选2路x2或者4路x1模式)；
² SATA：1路SATA3.0接口（复用PCIE2.0）；
² USB：1路USB3.0_HOST，1路Type-C0，2路USB2.0；
² AUDIO：1路I2S信号；
² 支持2路CAN2.0；4路TTL（1路为调试串口），1路SPI，1路独立I2C；5路GPIO；
² 标准DC5V供电，电压输入范围4.5~15V，具备较强的供电适应性；
² 标准SMARC模块紧凑型尺寸82mm×50mm；
² 元器件国产品牌；
² 操作系统国产化，支持国产桌面系统或国产实时系统。
产品规格
规格信息
产品规格表
|
项目 |
规格描述 |
|
|
处理器 |
CPU |
4 x Cortex-A76（max freq 2.2GHz）+4 x Cortex-A55（max freq 1.8GHz） |
|
GPU |
4 x Mali-G610（max freq 1GHz） 兼容支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.2和Vulkan1.2OpenCL 3.0，OpenGL ES 1.1/2.0/ 3.2、Vulkan 1.1 |
|
|
NPU |
6TOPS(INT8)、Support INT4/INT8/INT16/FP16 |
|
|
视频编解码 |
解码 |
8K@30fps H.264 8K@60fps VP9、H.265、MVC、AVS2 4K@60fps AV1 1080p@60fps MPEG-2、MPEG-1、VC-1、VP8 |
|
编码 |
8K@30fps H.265/H.264 |
|
|
内存 |
类型 |
板载LPDDR4，标配8GB，可选16GB |
|
存储 |
EMMC |
板载工业级EMMC 64GB，可选128GB、256GB |
|
SATA |
标配1路SATA3.0接口 |
|
|
IO接口（314P金手指） |
USB |
1路USB3.0_HOST、1路Type-C; 2路USB2.0_HOST |
|
PCIE |
标配1路PCI-E 3.0x4可选2路PCI-E3.0x2或者4路PCIE3.0x1 |
|
|
网络 |
2路千兆网口,支持光/电配置，默认为电口配置 |
|
|
串口 |
4路TTL串口（其中2路支持4线，1路为TTL调试串口） |
|
|
显示输出 |
支持同时4路异显 1路4laneMIPI，支持分辨率4K@60Hz 2路HDMI（可选EDP）接口，支持4K@60Hz 1路DP接口（与TYPE-C复用） |
|
|
显示输入 |
1路4lane MIPI CSI； 1路2ane MIPI CSI； 1路HDMI_IN； |
|
|
I2C |
1独立路I2C |
|
|
SPI |
1路SPI |
|
|
CAN |
2路CAN2.0 |
|
|
Audio |
1路标准I2S |
|
|
GPIO |
5路GPIO |
|
|
电源 |
类型 |
标准DC5V输入，兼容DC12V输入，支持DC 4.5~15V宽压适应性输入 |
|
上电模式 |
支持来电自启动AT模式和按键触发上电ATX模式 |
|
|
待机唤醒模式 |
支持 |
|
|
功耗 |
空闲模式6W，满载功耗10W |
|
|
物理参数 |
尺寸（W×D） |
82mm×50mm（SMARC模块） |
|
环境适应性 |
商业级 |
工作温度：0℃～60℃, 5～95% RH，不凝结 |
|
存储温度：-20℃～70℃, 5～95% RH，不凝结 |
||
|
宽温级 |
工作温度：-20℃～70℃, 5～95% RH，不凝结 |
|
|
存储温度：-40℃～75℃, 5～95% RH，不凝结 |
||
|
工业级 |
工作温度：-40℃～80℃, 5～95% RH，不凝结 |
|
|
存储温度：-55℃～85℃, 5～95% RH，不凝结 |
||
产品框架图

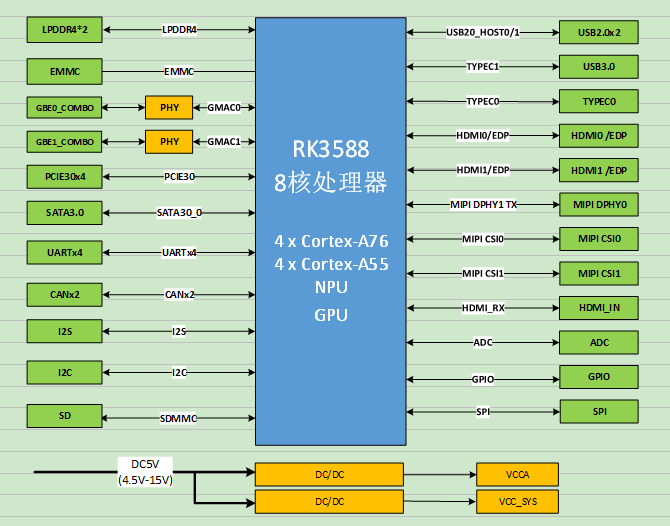

产品框架图
IO复用功能说明
IO复用说明
|
序号 |
模块默认功能 |
功能复用1 |
功能复用2 |
说明 |
|
1. |
GBE0/1 |
—— |
—— |
|
|
2. |
SATA3.0 |
PCIE2.0 |
—— |
内核调整 |
|
3. |
MIPI_CSI0 2lane |
GPIO*6 |
GPIO*4+UART3 |
内核调整 |
|
4. |
MIPI_CSI1 4lane |
GPIO*4 |
—— |
内核调整 |
|
5. |
TYPEC0 |
USB 3.0 HOST |
DP 4lane |
内核调整 |
|
6. |
USB3.0 HOST |
—— |
—— |
|
|
7. |
USB2.0 HOST |
|
|
|
|
8. |
PCIE3.0 x4 |
4*PCIE3.0 x1 |
2*PCIE3.0 x2+serdes*2 |
内核调整 |
|
9. |
MIPI4lane |
GPIO*3 |
可复用为单通道输出 |
内核调整 |
|
10. |
HDMI0 |
DP0 |
—— |
|
|
11. |
DP1 |
HDMI0 |
—— |
|
|
12. |
SP1*1 |
GPIO*4 |
—— |
内核调整 |
|
13. |
CAN*2 |
GPIO*4 |
—— |
内核调整 |
|
14. |
I2S*1 |
GPIO*7 |
—— |
内核调整 |
|
15. |
HDMI_RX |
GPIO*4 |
—— |
内核调整 |
|
16. |
UART*4 |
UART*1+10GPIO |
UART*1+8GPIO+2CAN |
UART2不能复用 |
产品结构
产品外观

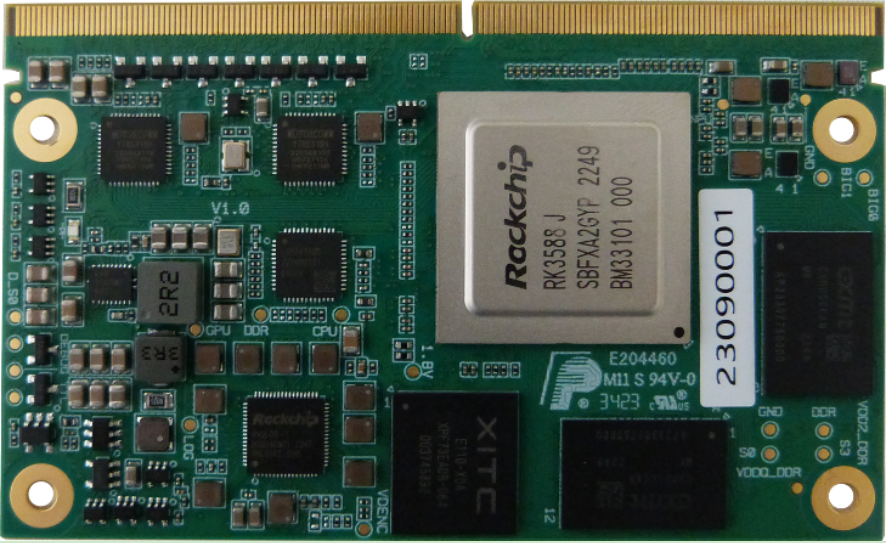

模块正面图

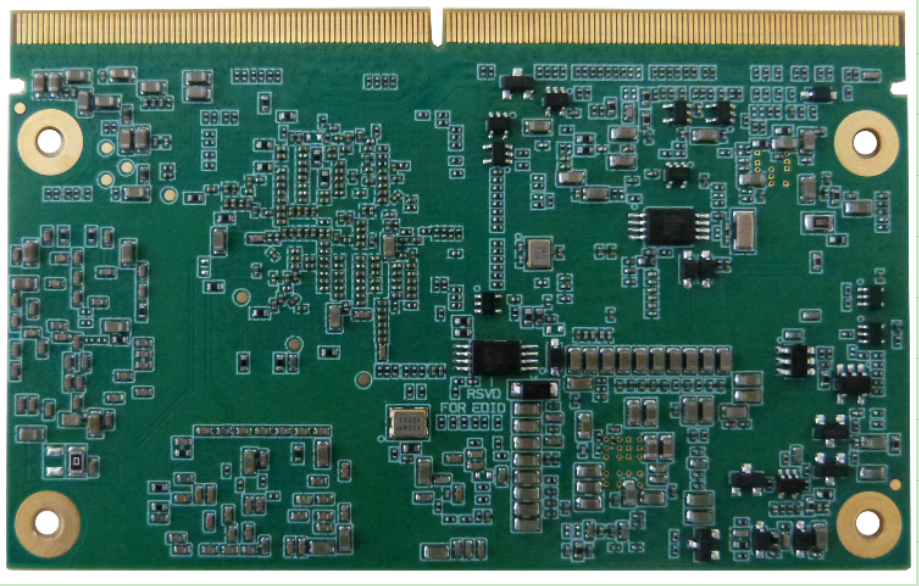

模块背面图
结构尺寸

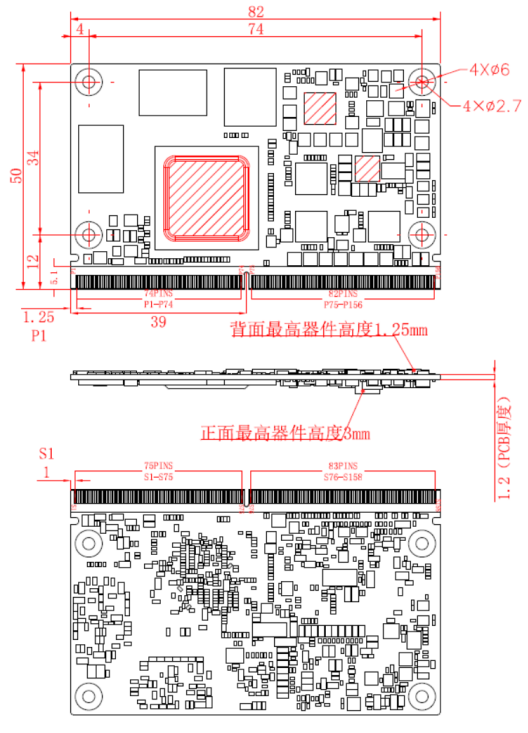

产品外形尺寸图
散热设计

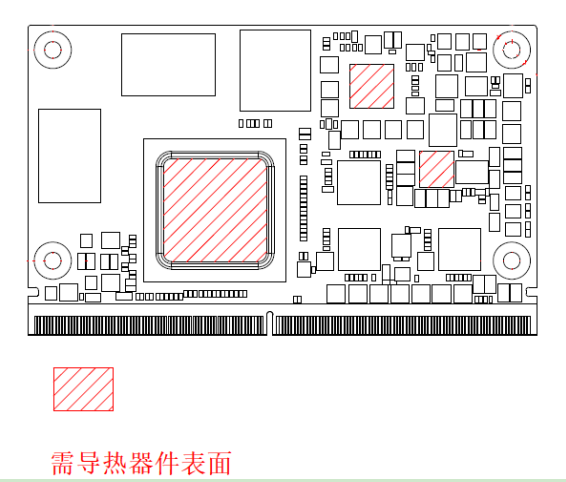

散热器件位置图
产品电气接口
SMARC接口定义如下表；
SMARC接口定义表
|
PIN |
Signal |
PIN |
Signal |
|
P1 |
SMB_ALERT_1V8# |
S1 |
I2C5_SCL_M0_1V8 |
|
P2 |
GND |
S2 |
I2C5_SDA_M0_1V38 |
|
P3 |
MIPI_CSI1_RX_CLK0P |
S3 |
GND |
|
P4 |
MIPI_CSI1_RX_CLK0N |
S4 |
MIPI_CAM1_CLKOUT_1V8 |
|
P5 |
NC |
S5 |
I2C3_SCL_M0_1V8 |
|
P6 |
NC |
S6 |
MIPI_CAM2_CLKOUT_1V8 |
|
P7 |
MIPI_CSI1_RX_D0P |
S7 |
I2C3_SDA_M0_1V8 |
|
P8 |
MIPI_CSI1_RX_D0N |
S8 |
MIPI_CSI0_RX_CLK0P |
|
P9 |
GND |
S9 |
MIPI_CSI0_RX_CLK0N |
|
P10 |
MIPI_CSI1_RX_D1P |
S10 |
GND |
|
P11 |
MIPI_CSI1_RX_D1N |
S11 |
MIPI_CSI0_RX_D0P |
|
P12 |
GND |
S12 |
MIPI_CSI0_RX_D0N |
|
P13 |
MIPI_CSI1_RX_D2P |
S13 |
GND |
|
P14 |
MIPI_CSI1_RX_D2N |
S14 |
MIPI_CSI0_RX_D1P |
|
P15 |
GND |
S15 |
MIPI_CSI0_RX_D1N |
|
P16 |
MIPI_CSI1_RX_D3P |
S16 |
GND |
|
P17 |
MIPI_CSI1_RX_D3N |
S17 |
GBE1_P0_P |
|
P18 |
GND |
S18 |
GBE1_P0_N |
|
P19 |
GBE0_P3_N |
S19 |
GBE1_LED_LINK100#_3V3 |
|
P20 |
GBE0_P3_P |
S20 |
GBE1_P1_P |
|
P21 |
GBE0_LINK100#_3V3 |
S21 |
GBE1_P1_N |
|
P22 |
GBE0_LINK1000#_3V3 |
S22 |
GBE1_LED_LINK1000#_3V3 |
|
P23 |
GBE0_P2_N |
S23 |
GBE1_P2_P |
|
P24 |
GBE0_P2_P |
S24 |
GBE1_P2_N |
|
P25 |
GBE0_LED_ACT#_3V3 |
S25 |
GND |
|
P26 |
GBE0_P1_N |
S26 |
GBE1_P3_P |
|
P27 |
GBE0_P1_P |
S27 |
GBE1_P3_N |
|
P28 |
NC |
S28 |
GND |
|
P29 |
GBE0_P0_N |
S29 |
PCIE30_PORTD_TX1P/SERDES_0_TX+ |
|
P30 |
GBE0_P0_P |
S30 |
PCIE30_PORTD_TX1N/SERDES_0_TX- |
|
P31 |
NC |
S31 |
GBE1_LED_ACT#_3V3 |
|
P32 |
GND |
S32 |
PCIE30_PORTD_RX1P/SERDES_0_RX+ |
|
P33 |
SDMMC0_WP_3V3 |
S33 |
PCIE30_PORTD_RX1N/SERDES_0_RX- |
|
P34 |
SDMMC0_CMD |
S34 |
GND |
|
P35 |
SD_DET#_1V8 |
S35 |
PCIE30_REFCLKD_P |
|
P36 |
SDMMC0_CLK |
S36 |
PCIE30_REFCLKD_N |
|
P37 |
SDMMC0_PWREN_3V3 |
S37 |
NC |
|
P38 |
GND |
S38 |
I2S0_MCLK_1V8 |
|
P39 |
SDMMC0_D0 |
S39 |
I2S0_LRCK_1V8 |
|
P40 |
SDMMC0_D1 |
S40 |
I2S0_SDO0_1V8 |
|
P41 |
SDMMC0_D2 |
S41 |
I2S0_SDI0_1V8 |
|
P42 |
SDMMC0_D3 |
S42 |
I2S0_SCLK_1V8 |
|
P43 |
SPI2_CS0_M1_1V8 |
S43 |
NC |
|
P44 |
SPI2_CLK_M1_1V8 |
S44 |
NC |
|
P45 |
SPI2_MOSI_M1_1V8 |
S45 |
NC |
|
P46 |
SPI2_MOSI_M1_1V8 |
S46 |
NC |
|
P47 |
GND |
S47 |
GND |
|
P48 |
SATA30_0_TXP |
S48 |
I2C7_SCL_M0_1V8 |
|
P49 |
SATA30_0_TXN |
S49 |
I2C7_SDA_M0_1V8 |
|
P50 |
GND |
S50 |
HDMI_RX_SCL_M1_1V8 |
|
P51 |
SATA30_0_RXP |
S51 |
HDMI_RX_SDA_M1_1V8 |
|
P52 |
SATA30_0_RXN |
S52 |
HDMI_RX_CLKP |
|
P53 |
GND |
S53 |
HDMI_RX__CLKN |
|
P54 |
NC |
S54 |
SATA0_ACT_LED_M1_3V3 |
|
P55 |
NC |
S55 |
HDMI_RX_D0P |
|
P56 |
VCC5V_HDMIRX_PORT |
S56 |
HDMI_RX_D0N |
|
P57 |
HDMI_RX_HPDOUT_M1_1V8 |
S57 |
HDMI_RX_D1P |
|
P58 |
HDMI_RX_CEC_M1_1V8 |
S58 |
HDMI_RX_D1N |
|
P59 |
GND |
S59 |
HDMI_RX_D2P |
|
P60 |
USB20_HOST0_DP |
S60 |
HDMI_RX_D2N |
|
P61 |
USB20_HOST0_DM |
S61 |
GND |
|
P62 |
NC |
S62 |
TYPEC0_SSTX1P |
|
P63 |
NC |
S63 |
TYPEC0_SSTX1N |
|
P64 |
NC |
S64 |
GND |
|
P65 |
USB20_HOST1_DP |
S65 |
TYPEC0_SSRX1P |
|
P66 |
USB20_HOST1_DP |
S66 |
TYPEC0_SSRX1N |
|
P67 |
NC |
S67 |
GND |
|
P68 |
GND |
S68 |
TYPEC0_OTG_DP |
|
P69 |
TYPEC1_OTG_DP |
S69 |
TYPEC0_OTG_DM |
|
P70 |
TYPEC1_OTG_DM |
S70 |
GND |
|
P71 |
USB2_EN_3V3 |
S71 |
TYPEC1_SSTX1P |
|
P72 |
VCC_5V_SBY |
S72 |
TYPEC1_SSTX1N |
|
P73 |
VDC_INPUT |
S73 |
GND |
|
P74 |
USB3_EN_3V3 |
S74 |
TYPEC1_SSRX1P |
|
<KEY> |
S75 |
TYPEC1_SSRX1N |
|
|
P75 |
EXCD0_PERST#_1V8 |
<KEY> |
|
|
P76 |
NC |
S76 |
NC |
|
P77 |
NC |
S77 |
NC |
|
P78 |
NC |
S78 |
PCIE30_PORTC_RX0P/SERDES_1_RX+ |
|
P79 |
GND |
S79 |
PCIE30_PORTC_RX0N/SERDES_1_RX- |
|
P80 |
PCIE30_REFCLKC_P |
S80 |
GND |
|
P81 |
PCIE30_REFCLKC_N |
S81 |
PCIE30_PORTC_TX0P/SERDES_1_TX+ |
|
P82 |
GND |
S82 |
PCIE30_PORTC_TX0N/SERDES_1_TX- |
|
P83 |
PCIE30_REFCLKA_P |
S83 |
GND |
|
P84 |
PCIE30_REFCLKA_N |
S84 |
PCIE30_REFCLKB_P |
|
P85 |
GND |
S85 |
PCEI30_REFCLKB_N |
|
P86 |
PCIE30_PORTA_RX0P |
S86 |
GND |
|
P87 |
PCIE30_PORTA_RX0N |
S87 |
PCIE30_PORTB_RX1P |
|
P88 |
GND |
S88 |
PCIE30_PORTB_RX1N |
|
P89 |
PCIE30_PORTA_TX0P |
S89 |
GND |
|
P90 |
PCIE30_PORTA_TX0N |
S90 |
PCIE30_PORTB_TX1P |
|
P91 |
GND |
S91 |
PCIE30_PORTB_TX1N |
|
P92 |
HDMI0_TX2P_PORT/ EDP_TX0_D2P |
S92 |
GND |
|
P93 |
HDMI0_TX2N_PORT/ EDP_TX0_D2N |
S93 |
NC |
|
P94 |
GND |
S94 |
NC |
|
P95 |
HDMI0_TX1P_PORT/ EDP_TX0_D1P |
S95 |
HDMITX1_CEC_M0_1V8 |
|
P96 |
HDMI0_TX1N_PORT/ EDP_TX0_D1N |
S96 |
NC |
|
P97 |
GND |
S97 |
NC |
|
P98 |
HDMI0_TX0P_PORT/ EDP_TX0_D0P |
S98 |
HDMITX0_CEC_M0_1V8 |
|
P99 |
HDMI0_TX0N_PORT/ EDP_TX0_D0N |
S99 |
TYPEC0_SSRX2P |
|
P100 |
GND |
S100 |
TYPEC0_SSRX2N |
|
P101 |
HDMI0_TX3P_PORT/ EDP_TX0_D3P |
S101 |
GND |
|
P102 |
HDMI0_TX3N_PORT/ EDP_TX0_D3N |
S102 |
TYPEC0_SSTX2P |
|
P103 |
GND |
S103 |
TYPEC0_SSTX2N |
|
P104 |
HDMI0_TX_SBDN/ EDP_TX0_AUXN/HPD |
S104 |
NC |
|
P105 |
HDM0_TX_SBDP/EDP_TX0_AUXP |
S105 |
DP0_AUXP/TYPEC0_AUXP |
|
P106 |
HDMI_TX0_SDA_M0_1V8 |
S106 |
DP0_AUXM/TYPEC0_AUXN |
|
P107 |
HDMI_TX0_SCL_M0_1V8 |
S107 |
GPIO4_A3/LCD1_BKLT_EN_1V8 |
|
P108 |
MIPI_CSI0_PWREN_H_1V8 |
S108 |
HDMI1_TX_SBDP/EDP_TX1_AUXP |
|
P109 |
MIPI_CSI1_PWREN_H_1V8 |
S109 |
HDMI1_TX_SBDN/EDP_TX1_AUXN/HPD |
|
P110 |
MIPI_CSI0_RST_L_1V8 |
S110 |
GND |
|
P111 |
MIPI_CSI1_RST_L_1V8 |
S111 |
HDMI1_TX0P_PORT/EDP_TX1_D0P |
|
P112 |
MIPI_CSI1_PDN_H_1V8 |
S112 |
HDMI1_TX0N_PORT/EDP_TX1_D0N |
|
P113 |
MIPI_CSI0_PDN_H_1V8 |
S113 |
EDP_HPD_1V8 |
|
P114 |
GPIO2_B4_1V8 |
S114 |
HDMI1_TX1P_PORT/EDP_TX1_D1P |
|
P115 |
GPIO2_B5_1V8 |
S115 |
DHMI1_TX1N_PORT/EDP_TX1_D1N |
|
P116 |
GPIO2_C3_1V8 |
S116 |
GPIO3_A6/LCD1_VDD_EN_1V8 |
|
P117 |
GPIO2_C5_1V8 |
S117 |
HDMI1_TX2P_PORT/DEP_TX1_D2P |
|
P118 |
GPIO3_B7_1V8 |
S118 |
HDMI1_TX2N_PORT/DEP_TX1_D2N |
|
P119 |
GPIO0_D3/CC_INT#1V8 |
S119 |
GND |
|
P120 |
GND |
S120 |
HDMI1_TX3P_PORT/DEP_TX1_D3P |
|
P121 |
I2C6_SCL_M0_1V8 |
S121 |
HDMI1_TX3N_PORT/DEP_TX1_D3N |
|
P122 |
I2C6_SDA_M0_1V8 |
S122 |
GPIO3_B6/LCD1_BKLT_PWM_1V8 |
|
P123 |
HDMI_TX1_SCL_M1_1V8 |
S123 |
SARADC_VIN3_KEY |
|
P124 |
HDMI_TX1_SDA_M1_1V8 |
S124 |
GND |
|
P125 |
NC |
S125 |
MIPI_DPHY0_TX_D0P |
|
P126 |
CB_RESET#_1V8 |
S126 |
MIPI_DPHY0_TX_D0N |
|
P127 |
RESET_L_KEY_1V8 |
S127 |
GPIO1_D5/LCD0_BKLT_EN_1V8 |
|
P128 |
PWRON_L_KEY_4V0 |
S128 |
MIPI_DPHY0_TX_D1P |
|
P129 |
UART8_TX_M0_1V8 |
S129 |
MIPI_DPHY0_TX_D1N |
|
P130 |
UART8_RX_M0_1V8 |
S130 |
GND |
|
P131 |
UART8_RTS#_M0_1V8 |
S131 |
MIPI_DPHY0_TX_D2P |
|
P132 |
UART8_CTS#_M0_1V8 |
S132 |
MIPI_DPHY0_TX_D2N |
|
P133 |
GND |
S133 |
GPIO1_C4/LCD0_VDD_EN_1V8 |
|
P134 |
UART2_TX_M0_1V8 |
S134 |
MIPI_DPHY0_TX_CLKP |
|
P135 |
UART2_RX_M0_1V8 |
S135 |
MIPI_DPHY0_TX_CLKN |
|
P136 |
UART9_TX_M1_1V8 |
S136 |
GND |
|
P137 |
UART9_RX_M1_1V8 |
S137 |
MIPI_DPHY0_TX_D3P |
|
P138 |
UART9_RTS#_M1_1V8 |
S138 |
MIPI_DPHY0_TX_D3N |
|
P139 |
UART0_CTS#_M1_1V8 |
S139 |
I2C1_SCL_M4_1V8 |
|
P140 |
UART0_TX_M0_1V8 |
S140 |
I2C1_SDA_M4_1V8 |
|
P141 |
UART0_RX_M0_1V8 |
S141 |
GPIO1_C6/LCD0_BKLT_PWM_1V8 |
|
P142 |
GND |
S142 |
V-_KEY_1V8 |
|
P143 |
CAN0_TX_M0_1V8 |
S143 |
GND |
|
P144 |
CAN0_RX_M0_1V8 |
S144 |
NC |
|
P145 |
CAN2_TX_M1_1V8 |
S145 |
NC |
|
P146 |
CAN2_RX_M1_1V8 |
S146 |
WAKE0#_3V3 |
|
P147 |
VDD_IN |
S147 |
VCC_RTC |
|
P148 |
VDD_IN |
S148 |
NC |
|
P149 |
VDD_IN |
S149 |
NC |
|
P150 |
VDD_IN |
S150 |
NC |
|
P151 |
VDD_IN |
S151 |
NC |
|
P152 |
VDD_IN |
S152 |
NC |
|
P153 |
VDD_IN |
S153 |
MB_PWREN_H_3V3 |
|
P154 |
VDD_IN |
S154 |
NC |
|
P155 |
VDD_IN |
S155 |
V+/RECOVERY_KEY_1V8 |
|
P156 |
VDD_IN |
S156 |
NC |
|
- |
- |
S157 |
POWER_OFF# |
|
- |
- |
S158 |
GND |
没有了
