SMLS_3A7A_D 龙芯3A5000国产化COM-E模块

价格：电议次

更新时间： 2024-01-05 15:31:59

型号：SMLS_3A7A_D

货期：现货

购买数量： - + (库存0件)

详细介绍

产品概述

SMLS_3A7A_D模块参照PICMG COM Express Module Base Specification Reversion 2.0 Type 6进行设计。CPU采用龙芯LS3A5000四核处理器，主频1.8~2.3GHz，兼容支持3A4000处理器（主频1.5GHz）；搭载龙芯桥片7A1000，板载4/8GBDDR4内存。模块支持2路千兆网络、32路PCI-E、6路USB2.0、6路串口、3路SATA2.0等I/O扩展；显示部分，支持1路HDMI、1路双通道24-bit LVDS信号，支持可信SE设计。

模块尺寸为95*95mm，功耗小于40W，标配元器件国产化率95%以上，支持可选国产化。模块采用全表贴化设计，具有高性能、高国产化、高稳定、高可靠等特点，可广泛应用于国防、政府、科研、医疗、电力、通讯、交通等领域。

产品特点

Ø 处理器：龙芯四核3A5000处理器，主频1.8~2.3GHz；

可选龙芯3A4000处理器，标配主频1.5GHz；

Ø 内存：标配板载8GB DDR4内存颗粒，可选4GB国产内存颗粒；

Ø 存储：支持3路SATA2.0通道；

Ø 显示：1路HDMI接口，1路双通道LVDS接口，分辨率支持1920*1080；

Ø 网络：板载2路国产千兆网络接口；

Ø PCI-E接口：1路PCI-Ex8，5路PCI-Ex4，4路PCI-Ex1；

Ø SATA接口：3路SATA2.0接口；

Ø USB接口：6路USB接口，兼容USB1.1和USB2.0规范；

Ø 串口：2路RS232串口，4路TTL串口；

Ø 音频接口：1路HDA；

Ø 可信SE：SPI_SE接口；

Ø 其他：支持SPI、LPC、2路I2C；

Ø 高国产化：元器件国产化率95%以上，可选。

产品规格表

项目	描述
系统平台	处理器	龙芯四核3A5000处理器，主频1.8~2.3GHz 可选龙芯3A4000处理器，主频1.5GHz
	桥片	龙芯7A1000
	内存	板载8GB DDR4内存；可选4GB国产化内存
	固件	16 MB SPI FLASH
接口	PCI-E	7A支持5组PCI-E，共计32个lane G0:1路PCI-E2.0x8 G1:标配2路PCI-E2.0x4,可选1路PCI-E2.0x8 H:标配2路PCI-E2.0x4,可选1路PCI-E2.0x8 F1:标配1路PCI-E2.0x4,可选2路PCI-E2.0x1 F0:标配4路PCI-E2.0x1,可选1路PCI-E2.0x4
	USB	6路USB2.0
	SATA	3路SATA2.0
	Ethernet	2路千兆网口
	Audio	1路HDA
	Display	1路HDMI，1路双通道24bit LVDS，分辨率1920*1080
	LPC	1路LPC
	SPI	1路SPI，1路可信SPI_SE接口
	I2C	2路I2C
	Serial	4路TTL串口：7A_UART引出，其中7A_UART0（A98，A99）可选LS3A_UART0调试接口； 1路可信串口LS3A_SE_UART0（A86,A87）； 2路板载RS232串口,其中1路是3A调试串口COM-E（C63,C64）引出；
	GPIO	8*GPIO (4路GPI，4路GPO)
电源	供电	3.0V RTC, 5V Standby and 12V Primary
	功耗	3A4000 COM-E模块（主频1.5GHz）典型功耗<35W； 3A5000 COM-E模块（主频2.0GHz）典型功耗<40W;
	休眠待机	支持，MCU管理
结构	尺寸	95x95mm
结构	Pin-out Type	COM Express Base Reversion2.0 Pin-out Type 6
环境温度	常温级	工作温度：0℃～40℃, 5～95% RH，不凝结
	常温级	存储温度：-20℃～70℃, 5～95% RH，不凝结
	宽温级	工作温度：-20℃～60℃, 5～95% RH，不凝结
	宽温级	存储温度：-40℃～75℃, 5～95% RH，不凝结
	工业级	工作温度：-40℃～65℃, 5～95% RH，不凝结
	工业级	存储温度：-55℃～80℃, 5～95% RH，不凝结

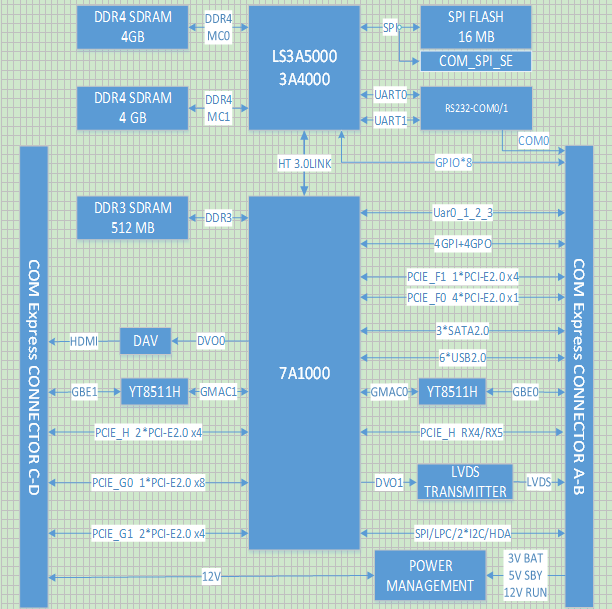

产品框图

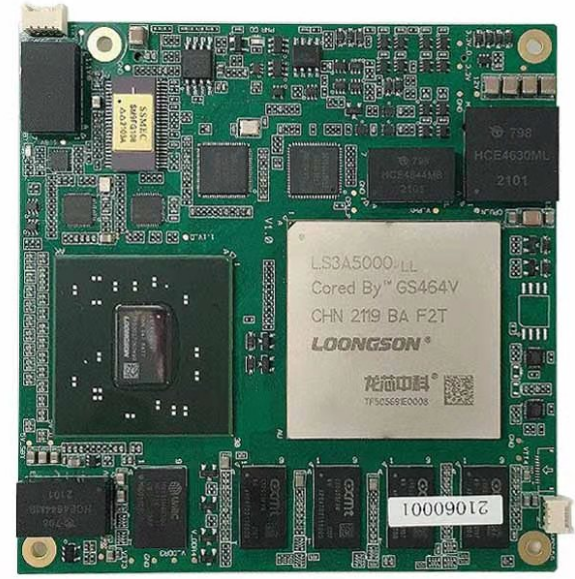

模块正面视图

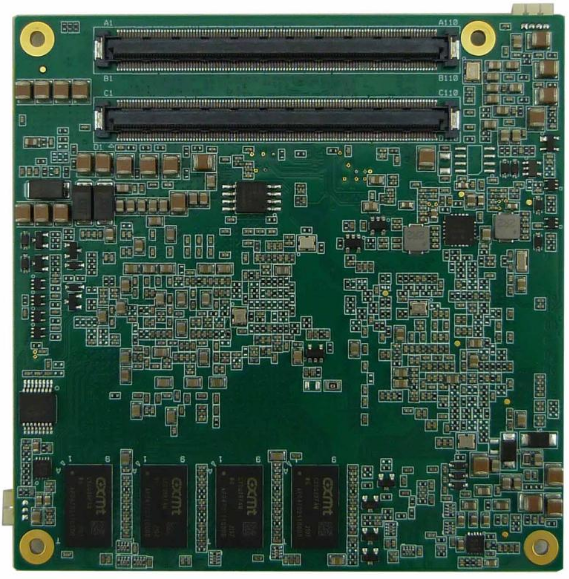

模块背面视图

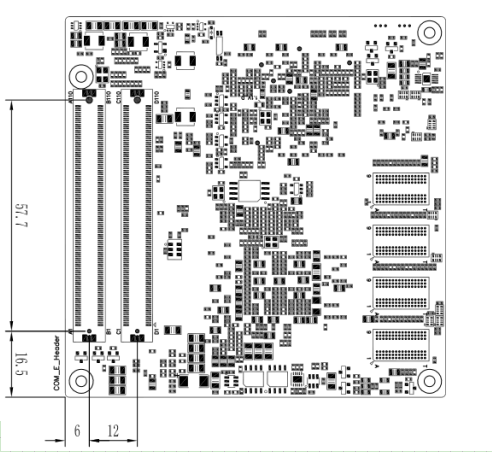

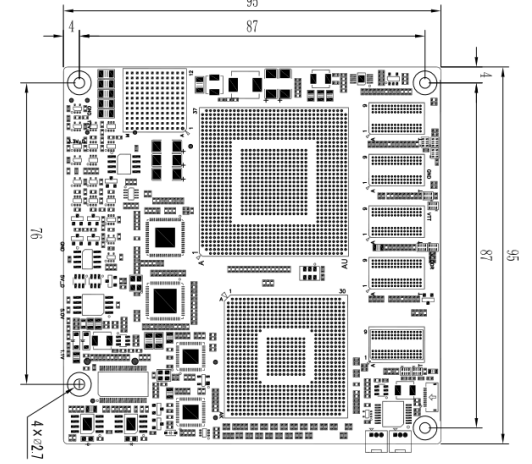

外形尺寸图

模块连接器信

号COM-E接口定义说明

本模块接口采用2组220pin高可靠板对板COM-E连接器。

模块端型号：NGT A21-1220-0601-01C/158 CQSL-110-01-L-D-A/TE 3-6318490-6；

底板端型号：NGTA21-2220-0601-01C/158 CQTL-110-01-L-D-A（5mm）/TE1827253_C1（5mm）/TE 3-6318491-6（8mm）；

COMe接口PIN脚定义[MD1-MD2]如下表：

表31模块COM-e接口定义

序号	MD1 [TYCO571-3-6318490-6]			MD2 [TYCO571-3-6318490-6]
	RowA		RowB	RowC		RowD
1	GND(FIXED)		GND(FIXED)	GND(FIXED)		GND(FIXED)
2	GBE0_MDI3-(Run)		GBE0_ACT#(OD)	GND		GND
3	GBE0_MDI3+(Run)		LPC_FRAME#	GBE1_MDI3-(Run)		GBE1_LINK100#(OD)
4	GBE0_LINK100#(OD)		LPC_AD0	GBE1_MDI3+(Run)		GBE1_ACT#(OD)
5	GBE0_LINK1000#(OD)		LPC_AD1	GND		GND
6	GBE0_MDI2-(Run)		LPC_AD2	GBE1_MDI2-(Run)		GBE1_LINK1000#(OD)
7	GBE0_MDI2+(Run)		LPC_AD3	GBE1_MDI2+(Run)		GBE1_LINK#(OD)
8	GBE0_LINK#(OD)		LPC_DRQ0#	GND		GND
9	GBE0_MDI1-(Run)		LPC_DRQ1#	GBE1_MDI1-(Run)		PCIE_H_RX6_P
10	GBE0_MDI1+(Run)		LPC_CLK	GBE1_MDI1+(Run)		PCIE_H_RX6_N
11	GND(FIXED)		GND(FIXED)	GND(FIXED)		GND(FIXED)
12	GBE0_MDI0-(Run)		PWRBTN#(Suspend)	GBE1_MDI0-(Run)		PCIE_H_RX7_P
13	GBE0_MDI0+(Run)		LS7A_I2C1_SCL(RUN)	GBE1_MDI0+(Run)		PCIE_H_RX7_N
14	VCC_1V8(Fix)		LS7A_I2C1_SDA(RUN)	GND		GND
15	SUS_S3#(Suspend)		SMB_ALERT#(RUN)	PCIE_H_RX2+		PCIE_H _TX0+
16	SATA0_TX+		SATA1_TX+	PCIE_H _RX2-		PCIE_H _TX0-
17	SATA0_TX-		SATA1_TX-	COME_SE_SPI_WP#		COME_SE_SPI_CS#
18	SUS_S4#(Suspend)		SUS_STAT#(Suspend)	COME_SE_SPI_SCK		COME_SE_SPI_HOLD#
19	SATA0_RX+		SATA1_RX+	PEF1_RX2+		PEF1_TX2+
20	SATA0_RX-		SATA1_RX-	PEF1_RX2-		PEF1_TX2-
21	GND(FIXED)		GND(FIXED)	GND(FIXED)		GND(FIXED)
22	SATA2_TX+		PCIE_H_RX4_P	PEF1_RX3+		PEF1_TX3+
23	SATA2_TX-		PCIE_H_RX4_N	PEF1_RX3-		PEF1_TX3-
24	SUS_S5#(Suspend)		PWR_OK	NC		RSVD
25	SATA2_RX+		PCIE_H_RX5_P	PCIE_H _RX3+		RSVD
26	SATA2_RX-		PCIE_H_RX5_N	PCIE_H _RX3-		PCIE_H _TX1+
27	BATLOW#(Suspend)		WDT	COME_SE_SPI_MISO		PCIE_H _TX1-
28	(S)ATA_ACT#		AC/HDA_SDIN2(Run)	COME_SE_SPI_MOSI		COME_SE_BIOS_DIS#
29	AC/HDA_SYNC		AC/HDA_SDIN1(Run)	PCIE_H _RX1+		PCIE_H _TX2+
30	AC/HDA_RST#(Run)		AC/HDA_SDIN0(Run)	PCIE_H _RX1-		PCIE_H _TX2-
31	GND(FIXED)		GND(FIXED)	GND(FIXED)		GND(FIXED)
32	AC/HDA_BITCLK		SPKR	NC		PCIE_H _TX3+
33	AC/HDA_SDOUT		LS7A_I2C0_SCL(Run)	NC		PCIE_H _TX3-
34	NC		LS7A_I2C0_SDA(Run)	NC		NC
35	THRMTRIP#		THRM#	RSVD		RSVD
36	LS7A_UART2_TXD		LS7A_UART3_TXD	HDMI_CTRLCLK		PCIE_H _RX0+
37	LS7A_UART2_RXD		LS7A_UART3_RXD	HDMI_CTRLDATA		PCIE_H _RX0-
38	NC		USB_4_5_OC#(Run)	NC		RSVD
39	USB4-(Run)		USB5-(Run)	HDMI_DATA2_P		PCIE_H _TX4+
40	USB4+(Run)		USB5+(Run)	HDMI_DATA2_N		PCIE_H _TX4-
41	GND(FIXED)		GND(FIXED)	GND(FIXED)		GND(FIXED)
42	USB2-(Run)		USB3-(Run)	HDMI_DATA1_P		PCIE_H _TX5+
43	USB2+(Run)		USB3+(Run)	HDMI_DATA1_N		PCIE_H _TX5-
44	USB_2_3_OC#(Run)		USB_0_1_OC#(Run)	HDMI_HPD		NC
45	USB0-(Run)		USB1-(Run)	RSVD		RSVD
46	USB0+(Run)		USB1+(Run)	HDMI_DATA0_P		PCIE_H _TX6+
47	VCC_RTC		EXCD1_PERST#	HDMI_DATA0_N		PCIE_H _TX6-
48	EXCD0_PERST#		EXCD1_CPPE#	RSVD		RSVD
49	EXCD0_CPPE#		SYS_RESET#(Suspend)	HDMI_CLK_P		PCIE_H _TX7+
50	LPC_SERIRQ		CB_RESET#(Suspend)	HDMI_CLK_N		PCIE_H _TX7-
51	GND(FIXED)		GND(FIXED)	GND(FIXED)		GND(FIXED)
52	PEF1_TX1+		PEF1_RX1+	PEG0_RX0+		PEG0_TX0+
53	PEF1_TX1-		PEF1_RX1-	PEG0_RX0-		PEG0_TX0-
54	GPI0		GPO1	TYPE0#(NC)		NC
55	PEF1_TX0+		PEF1_RX0+	PEG0_RX1+		PEG0_TX1+
56	PEF1_TX0-		PEF1_RX0-	PEG0_RX1-		PEG0_TX1-
57	GND		GPO2	TYPE1#(NC)		TYPE2#(GND)
58	PEF0_TX3+		PEF0_RX3+	PEG0_RX2+		PEG0_TX2+
59	PEF0_TX3-		PEF0_RX3-	PEG0_RX2-		PEG0_TX2-
60	GND(FIXED)		GND(FIXED)	GND(FIXED)		GND(FIXED)
61	PEF0_TX2+		PEF0_RX2+	PEG0_RX3+		PEG0_TX3+
62	PEF0_TX2-		PEF0_RX2-	PEG0_RX3-		PEG0_TX3-
63	GPI1		GPO3	LS3A_COM0_TX		RSVD
64	PEF0_TX1+		PEF0_RX1+	LS3A_COM0_RX		RSVD
65	PEF0_TX1-		PEF0_RX1-	PEG0_RX4+		PEG0_TX4+
66	GND		WAKE0#(Suspend)	PEG0_RX4-		PEG0_TX4-
67	GPI2		WAKE1#(Suspend)	RSVD		GND
68	PEF0_TX0+		PEF0_RX0+	PEG0_RX5+		PEG0_TX5+
69	PEF0_TX0-		PEF0_RX0-	PEG0_RX5-		PEG0_TX5-
70	GND(FIXED)		GND(FIXED)	GND(FIXED)		GND(FIXED)
71	LVDS_A0+		LVDS_B0+	PEG0_RX6+		PEG0_TX6+
72	LVDS_A0-		LVDS_B0-	PEG0_RX6-		PEG0_TX6-
73	LVDS_A1+		LVDS_B1+	GND		GND
74	LVDS_A1-		LVDS_B1-	PEG0_RX7+		PEG0_TX7+
75	LVDS_A2+		LVDS_B2+	PEG0_RX7-		PEG0_TX7-
76	LVDS_A2-		LVDS_B2-	GND		GND
77	LVDS_VDD_EN		LVDS_B3+	RSVD		RSVD
78	LVDS_A3+		LVDS_B3-	PEG1_RX0+		PEG1_TX0+
79	LVDS_A3-		LVDS_BKLT_EN	PEG1_RX0-		PEG1_TX0-
80	GND(FIXED)		GND(FIXED)	GND(FIXED)		GND(FIXED)
81	LVDS_A_CK+		LVDS_B_CK+	PEG_RX1+		PEG1_TX1+
82	LVDS_A_CK-		LVDS_B_CK-	PEG_RX1-		PEG1_TX1-
83	LVDS_I2C_CK		LVDS_BKLT_CTRL	RSVD		RSVD
84	LVDS_I2C_DAT		VCC_5V_SBY	GND		GND
85	GPI3		VCC_5V_SBY	PEG_RX2+		PEG1_TX2+
86	RSVD		VCC_5V_SBY	PEG_RX2-		PEG1_TX2-
87	RSVD		VCC_5V_SBY	GND		GND
88	PCIE_CLK_REF+		NC	PEG_RX3+		PEG1_TX3+
89	PCIE_CLK_REF-		NC	PEG_RX3-		PEG1_TX3-
90	GND(FIXED)		GND(FIXED)	GND(FIXED)		GND(FIXED)
91	SPI_POWER(Run)		NC	PEG_RX4+		PEG1_TX4+
92	SPI_MISO(Run)		NC	PEG_RX4-		PEG1_TX4-
93	GPO0		NC	GND		GND
94	SPI_CLK(Run)		NC	PEG_RX5+		PEG1_TX5+
95	SPI_MOSI(Run)		NC	PEG_RX5-		PEG1_TX5-
96	TPM_PP		NC	GND		GND
97	TYPE10#(NC)		SPI_CS#(Run)	RSVD		RSVD
98	LS3A_UART0_TXD /LS7A_UART0_TXD		RSVD	PEG_RX6+		PEG1_TX6+
99		LS3A_UART0_TXD /LS7A_UART0_RXD	7A1000_SCI#/Gpio50		PEG_RX6-		PEG1_TX6-
100		GND(FIXED)	GND(FIXED)		GND(FIXED)		GND(FIXED)
101		LS7A_UART1_TXD	FAN_PWMOUT		PEG_RX7+		PEG1_TX7+
102		LS7A_UART1_RXD	FAN_TACHIN		PEG_RX7-		PEG1_TX7-
103		LS7A_ACPI_LID#(Suspend)	NC		GND		GND
104		VCC_12V	VCC_12V		VCC_12V		VCC_12V
105		VCC_12V	VCC_12V		VCC_12V		VCC_12V
106		VCC_12V	VCC_12V		VCC_12V		VCC_12V
107		VCC_12V	VCC_12V		VCC_12V		VCC_12V
108		VCC_12V	VCC_12V		VCC_12V		VCC_12V
109		VCC_12V	VCC_12V		VCC_12V		VCC_12V
110		GND(FIXED)	GND(FIXED)		GND(FIXED)		GND(FIXED)

其他接口连接器

a) [CN1] MCU调试接口，定义

序号	定义	备注
1	3.3V	MCU调试接口，管理休眠待机状态
2	EC_SWDIO
3	EC_SWCLK
4	GND

b) [CN2]Ejtag接口，定义

序号	定义	备注
1	VDD_3V3	LS3A4000/3A5000_EJTAG
2	GND
3	TCK
4	TDI
5	TDO
6	TMS
7	TRST
8	SEL
9	NC
10	NC

c) [CN3-debug]调试串口0定义

序号	定义	备注
1	RXD0	LS3A4000/3A5000_RS232调试接口
2	TXD0
3	GND
