产品概述
SMLS_3A7A_H模块参照PICMG COM Express Module Base Specification Reversion 2.0 Type 6进行设计，CPU 3A6000处理器采用4个高性能6发射64位LA664处理器核实现，同时支持多线程技术（SMT2）实现四核八线程，预计主频2.5GHz（TDP，以原厂终规格为准）；搭载龙芯新一代桥片7A2000， 集成高性能 GPU显示功能； 标配板载8GB DDR4内存。 模块支持2路千兆网络、32路PCI-E、8路USB2.0、4路USB3.0、6路串口、3路SATA3.0等I/O扩展； 支持三路显示输出：1路HDMI/VGA接口、1路双通道24-bit LVDS（可选HDMI）信号。
模块尺寸为95*95mm，典型功耗35W（TDP），默认产化。模块定义完全兼容众达上一代SMLS_3A7A_B/C/D/E系列COM-E模块，采用全表贴化设计，具有高性能、高国产化、 高稳定、高可靠等特点，可广泛应用于国防、 政府、 科研、 医疗、 电力、 通讯、 交通等领域。
产品特点
Ø 采用龙芯四核3A6000处理器，7A2000桥片；
Ø 标配板载8GB DDR4内存颗粒；
Ø 支持1路HDMI接口与1路VGA，复制屏模式；1路双通道LVDS接口（可选HDMI），分辨率支持1920*1080；
Ø 支持板载2路千兆网络接口，3路SATA3.0；
Ø 支持2路PCI-E3.0x8，3路PCI-E3.0x4，4路PCI-E2.0x1；
Ø 支持8路USB2.0，4路USB3.0；
Ø 支持1路RS232调试串口，1路SE RS232调试串口，4路TTL串口；
Ø 支持1路HDA音频接口；
Ø 支持SPI、LPC、2路I2C等接口；
Ø 元器件国产化率。
产品规格
表1 1 产品规格表
项目
描述
处理器
CPU
龙芯四核3A6000处理器
主频
默认主频2.5GHz（以原厂测试为准）
芯片组
桥片
龙芯7A2000，集成GPU，显存DDR4 2GB
内存
类型
板载DDR4
容量
8GB
可信根
可信SE
预留支持
调试
调试串口pin座
1路板载CPU RS232调试串口；
1路板载SE RS232调试串口；
扩展接口
PCIE
支持32个PCIE通道，支持软件配置，默认分配如下
G0:标配2路PCI-E3.0x8
H：标配2路PCI-Ex4，可选1路PCI-Ex8
F1：标配1路PCI-E3.0x4，可选2路PCI-Ex1
F0：标配4路PCI-E2.0x1，可选1路PCI-Ex4
USB
8路USB2.0接口,4路USB3.0
SATA
3路SATA3.0接口
Ethernet
2路10/100/1000Mb自适应千兆网口（GBe1暂时不能用）
Audio
1路HDA
Display
1路HDMI，1路VGA,复制屏模式
1路24bit LVDS,分辨率1920*1080
LPC
1路LPC通道
SPI
1路SPI通道，支持3个片选（外设）
I²C
2路I²C通道
Serial
4路7A_uart0/1/2/3 TTL串口
GPIO
4路GPI，4路GPO
电源
3.0V RTC，5V Standby and 12V Primary
功耗
模块典型功耗 （TDP 35w）
物理参数
尺寸（W×D）
95x95mm
环境适应性
常温级
工作温度：0℃-40℃，5-95% RH，不凝结
存储温度：-20℃-70℃，5-95% RH，不凝结
宽温级
工作温度：-20℃-60℃，5-95% RH，不凝结
存储温度：-40℃-75℃，5-95% RH，不凝结
工业级
工作温度：-40℃-65℃，5-95% RH，不凝结
存储温度：-55℃-80℃，5-95% RH，不凝结

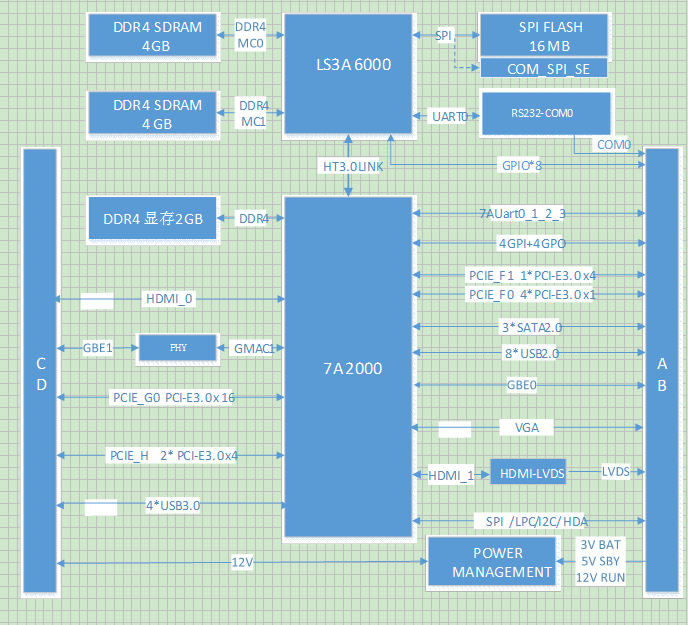

产品功能框图
产品结构
外观视图

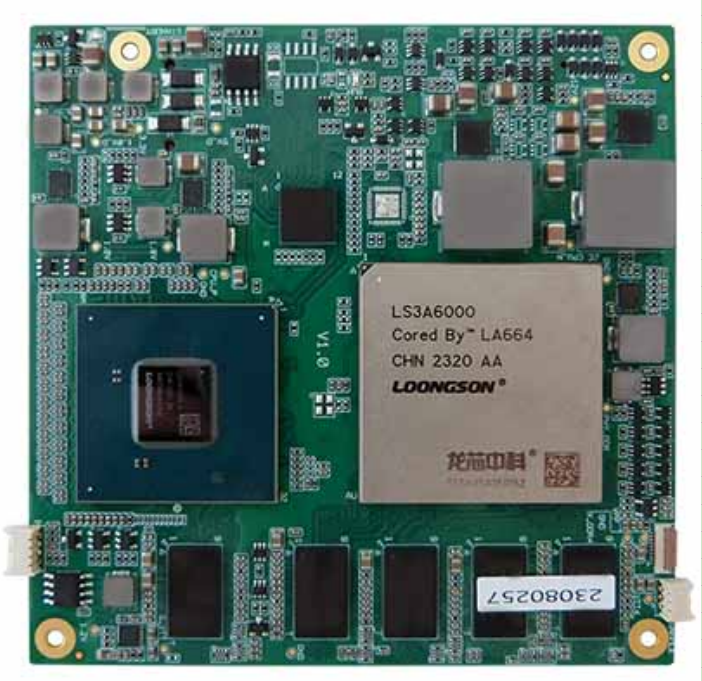

模块正面视图

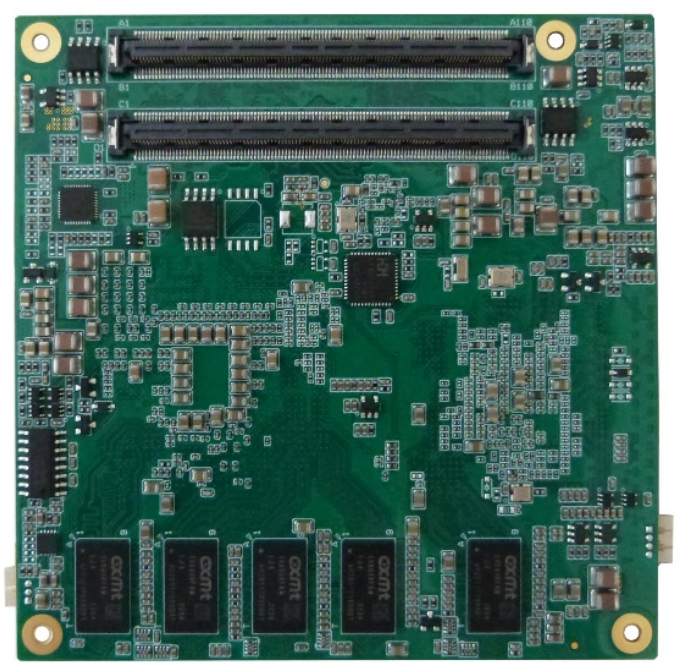

模块背面视图

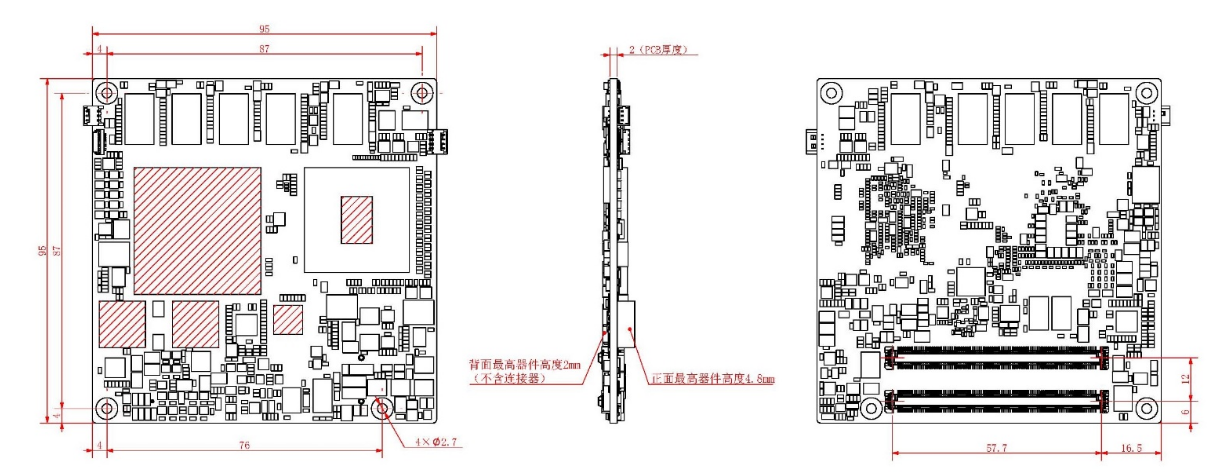

外形尺寸图
模块尺寸图
散热要求

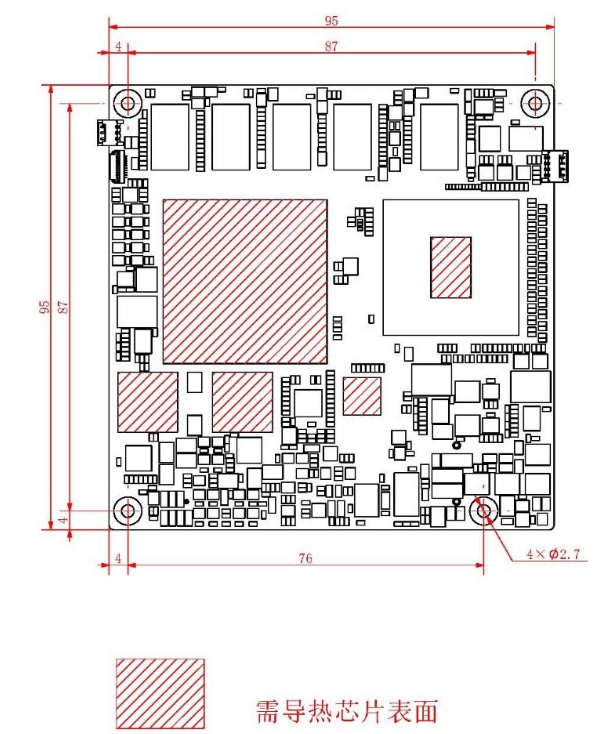

模块需要散热器进行散热，可实施被动或主动散热，接触导热器件位置如下图2-4示：
散热器件标识图
主板丝印规则
如何识别跳线、接口脚？
a. 观察插头、插座旁边的文字标记：通常使用“1”或加粗的线条或者三角符号“△”表示
b. 看看背面的焊盘，通常方型焊盘为脚

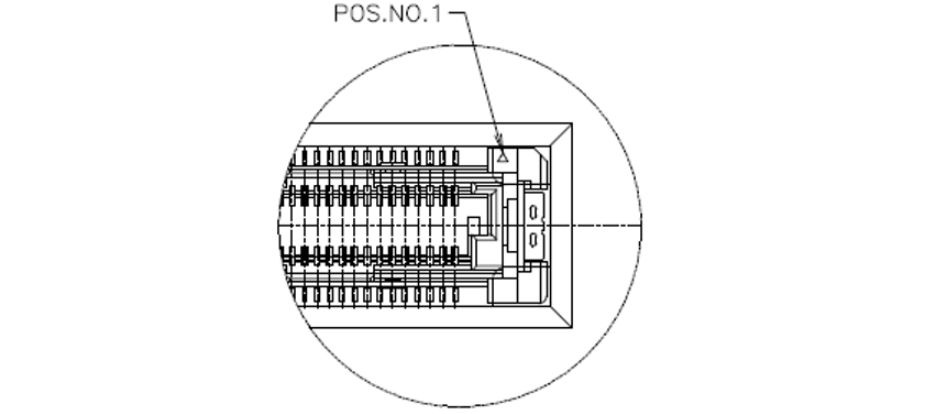

c. 220Pin板到板连接器A1/C1脚如下图位于连接器斜开口处；B1/D1脚位于A1/C1脚对迎面
模块连接器定义 引脚标识图
接口定义说明
本模块接口采用2组220pin高可靠板对板COM-E连接器。
模块端型号：NGT A21-1220-0601-01C/158 CQSL-110-01-L-D-A/TE 3-6318490-6；
底板端型号：NGTA21-2220-0601-01C/158 CQTL-110-01-L-D-A（5mm）/TE1827253_C1（5mm）/TE 3-6318491-6（8mm）
COMe接口PIN脚定义[MD1-MD2]如下表：
表3 1 模块COMe接口定义表
序号
MD1 [NGT A21-1220-0601-01C]
MD2 [NGT A21-1220-0601-01C]
Row A
Row B
Row C
Row D
1
GND(FIXED)
2
GBE0_MDI3-(Suspend)
GBE0_ACT#(Suspend)
GND
3
GBE0_MDI3+(Suspend)
LPC_FRAME#
GBE1_MDI3-(Suspend)
GBE1_LINK100#(Suspend)
4
GBE0_LINK100#(Suspend)
LPC_AD0
GBE1_MDI3+(Suspend)
GBE1_ACT#(Suspend)
5
GBE0_LINK1000#(Suspend)
LPC_AD1
6
GBE0_MDI2-(Suspend)
LPC_AD2
GBE1_MDI2-(Suspend)
GBE1_LINK1000#(Suspend)
7
GBE0_MDI2+(Suspend)
LPC_AD3
GBE1_MDI2+(Suspend)
GBE1_LINK#(Suspend)
8
GBE0_LINK#(Suspend)
7A_ACPI_GPIO12(Suspend)
9
GBE0_MDI1-(Suspend)
7A_ACPI_GPIO13(Suspend)
GBE1_MDI1-(Suspend)
PCIE_H_RX6_P
10
GBE0_MDI1+(Suspend)
LPC_CLK
GBE1_MDI1+(Suspend)
PCIE_H_RX6_N
11
12
GBE0_MDI0-(Suspend)
PWRBTN#(Suspend)
GBE1_MDI0-(Suspend)
PCIE_H_RX7_P
13
GBE0_MDI0+(Suspend)
LS7A_I2C1_SCL
GBE1_MDI0+(Suspend)
PCIE_H_RX7_N
14
VCC_1V8(Fix)
LS7A_I2C1_SDA
15
SUS_S3#(Suspend)
SMB_ALERT#
PCIE_H_RX2+
PCIE_H _TX0+
16
SATA0_TX+
SATA1_TX+
PCIE_H _RX2-
PCIE_H _TX0-
17
SATA0_TX-
SATA1_TX-
SUSB0_RX-
SUSB0_TX-
18
SUS_S4#(Suspend)
SUS_STAT#(Suspend)
SUSB0_RX+
SUSB0_TX+
19
SATA0_RX+
SATA1_RX+
PEF1_RX2+
PEF1_TX2+
20
SATA0_RX-
SATA1_RX-
PEF1_RX2-
PEF1_TX2-
21
22
SATA2_TX+
PCIE_H_RX4_P
PEF1_RX3+
PEF1_TX3+
23
SATA2_TX-
PCIE_H_RX4_N
PEF1_RX3-
PEF1_TX3-
24
SUS_S5#(Suspend)
PWR_OK
LS7A_UART2_TXD
SUSB1_TX-
25
SATA2_RX+
PCIE_H_RX5_P
PCIE_H _RX3+
SUSB1_TX+
26
SATA2_RX-
PCIE_H_RX5_N
PCIE_H _RX3-
PCIE_H _TX1+
27
BATLOW#(Suspend)
WDT
SUSB1_RX-
PCIE_H _TX1-
28
(S)ATA_ACT#
HDA_SDIN2
SUSB1_RX+
NC
29
HDA_SYNC
HDA_SDIN1
PCIE_H _RX1+
PCIE_H _TX2+
30
HDA_RST#
HDA_SDIN0
PCIE_H _RX1-
PCIE_H _TX2-
31
32
HDA_BITCLK
SPKR
SUSB2_RX-
PCIE_H _TX3+
33
HDA_SDOUT
LS7A_I2C0_SCL
SUSB2_RX+
PCIE_H _TX3-
34
LS7A_I2C0_SDA
SUSB3_RX-
SUSB2_TX-
35
THRMTRIP#
THRM#
SUSB3_RX+
SUSB2_TX+
36
USB6-(Suspend)
USB7-(Suspend)
HDMI_CTRLCLK
PCIE_H _RX0+
37
USB6+(Suspend)
USB7+(Suspend)
HDMI_CTRLDATA
PCIE_H _RX0-
38
USB_OC3#(Suspend)
USB_OC2#(Suspend)
LS7A_UART2_RXD
39
USB4-(Suspend)
USB5-( Suspend)
HDMI_DATA2_P
PCIE_H _TX4+
40
USB4+(Suspend)
USB5+( Suspend)
HDMI_DATA2_N
PCIE_H _TX4-
41
42
USB2-(Suspend)
USB3-( Suspend)
HDMI_DATA1_P
PCIE_H _TX5+
43
USB2+(Suspend)
USB3+( Suspend)
HDMI_DATA1_N
PCIE_H _TX5-
44
USB_OC1# (Suspend)
USB_OC0# (Suspend)
HDMI_HPD
SUSB3_TX-
45
USB0-(Suspend)
USB1-(Suspend)
LS7A_UART3_TXD
SUSB3_TX+
46
USB0+(Suspend)
USB1+(Suspend)
HDMI_DATA0_P
PCIE_H _TX6+
47
VCC_RTC
USB9-(Suspend)
HDMI_DATA0_N
PCIE_H _TX6-
48
USB8-(Suspend)
USB9+(Suspend)
LS7A_UART3_RXD
49
USB8+(Suspend)
SYS_RESET#(Suspend)
HDMI_CLK_P
PCIE_H _TX7+
50
LPC_SERIRQ
CB_RESET#(Suspend)
HDMI_CLK_N
PCIE_H _TX7-
51
52
PEF1_TX1+
PEF1_RX1+
PEG0_RX0+
PEG0_TX0+
53
PEF1_TX1-
PEF1_RX1-
PEG0_RX0-
PEG0_TX0-
54
GPI0
GPO1
55
PEF1_TX0+
PEF1_RX0+
PEG0_RX1+
PEG0_TX1+
56
PEF1_TX0-
PEF1_RX0-
PEG0_RX1-
PEG0_TX1-
57
GPO2
58
PEF0_TX3+
PEF0_RX3+
PEG0_RX2+
PEG0_TX2+
59
PEF0_TX3-
PEF0_RX3-
PEG0_RX2-
PEG0_TX2-
60
61
PEF0_TX2+
PEF0_RX2+
PEG0_RX3+
PEG0_TX3+
62
PEF0_TX2-
PEF0_RX2-
PEG0_RX3-
PEG0_TX3-
63
GPI1
GPO3
LS3A_COM0_TX(RS232)
USB11-(Suspend)
64
PEF0_TX1+
PEF0_RX1+
LS3A_COM0_RX(RS232)
USB11+(Suspend)
65
PEF0_TX1-
PEF0_RX1-
PEG0_RX4+
PEG0_TX4+
66
WAKE0#(Suspend)
PEG0_RX4-
PEG0_TX4-
67
GPI2
WAKE1#(Suspend)
68
PEF0_TX0+
PEF0_RX0+
PEG0_RX5+
PEG0_TX5+
69
PEF0_TX0-
PEF0_RX0-
PEG0_RX5-
PEG0_TX5-
70
71
LVDS_A0+
LVDS_B0+
PEG0_RX6+
PEG0_TX6+
72
LVDS_A0-
LVDS_B0-
PEG0_RX6-
PEG0_TX6-
73
LVDS_A1+
LVDS_B1+
74
LVDS_A1-
LVDS_B1-
PEG0_RX7+
PEG0_TX7+
75
LVDS_A2+
LVDS_B2+
PEG0_RX7-
PEG0_TX7-
76
LVDS_A2-
LVDS_B2-
77
LVDS_VDD_EN
LVDS_B3+
78
LVDS_A3+
LVDS_B3-
PEG0_RX8+
PEG0_TX8+
79
LVDS_A3-
LVDS_BKLT_EN
PEG0_RX8-
PEG0_TX8-
80
81
LVDS_A_CK+
LVDS_B_CK+
PEG0_RX9+
PEG0_TX9+
82
LVDS_A_CK-
LVDS_B_CK-
PEG0_RX9-
PEG0_TX9-
83
LVDS_I2C_CK
LVDS_BKLT_CTRL
84
LVDS_I2C_DAT
VCC_5V_SBY
85
GPI3
PEG0_RX10+
PEG0_TX10+
86
USB10-(Suspend)
PEG0_RX10-
PEG0_TX10-
87
USB10+(Suspend)
88
PCIE_CLK_REF+
7A_ACPI_GPIO04(Suspend)
PEG0_RX11+
PEG0_TX11+
89
PCIE_CLK_REF-
VGA_RED
PEG0_RX11-
PEG0_TX11-
90
GND (FIXED)
91
SPI_POWER
VGA_GRN
PEG0_RX12+
PEG0_TX12+
92
SPI_MISO
VGA_BLU
PEG0_RX12-
PEG0_TX12-
93
GPO0
VGA_HSYNC
94
SPI_CLK
VGA_VSYNC
PEG0_RX13+
PEG0_TX13+
95
SPI_MOSI
VGA_I2C_CK
PEG0_RX13-
PEG0_TX13-
96
TPM_PP
VGA_I2C_DAT
97
LS7A_SPI_CS1#
SPI_CS2#
SPI_CS3#
98
LS7A_UART0_TXD
PEG0_RX14+
PEG0_TX14+
99
LS7A_UART0_RXD
7A1000_SCI#
PEG0_RX14-
PEG0_TX14-
100
101
LS7A_UART1_TXD
FAN_PWMOUT
PEG0_RX15+
PEG0_TX15+
102
LS7A_UART1_RXD
FAN_TACHIN
PEG0_RX15-
PEG0_TX15-
103
LS7A_ACPI_LID#(Suspend)
7A_ACPI_GPIO02(Suspend)
104
VCC_12V
105
106
107
108
109
110
其他接口连接器
串口1连接器定义[CN2]
表3 2 串口连接器定义表
定义
备注
RXD1
LS3A6000_RS232调试串口
TXD1

展会合作/友情链接：010-62681105
传真：010-62681234
产品概述
SMLS_3A7A_H模块参照PICMG COM Express Module Base Specification Reversion 2.0 Type 6进行设计，CPU 3A6000处理器采用4个高性能6发射64位LA664处理器核实现，同时支持多线程技术（SMT2）实现四核八线程，预计主频2.5GHz（TDP，以原厂终规格为准）；搭载龙芯新一代桥片7A2000， 集成高性能 GPU显示功能； 标配板载8GB DDR4内存。 模块支持2路千兆网络、32路PCI-E、8路USB2.0、4路USB3.0、6路串口、3路SATA3.0等I/O扩展； 支持三路显示输出：1路HDMI/VGA接口、1路双通道24-bit LVDS（可选HDMI）信号。
模块尺寸为95*95mm，典型功耗35W（TDP），默认产化。模块定义完全兼容众达上一代SMLS_3A7A_B/C/D/E系列COM-E模块，采用全表贴化设计，具有高性能、高国产化、 高稳定、高可靠等特点，可广泛应用于国防、 政府、 科研、 医疗、 电力、 通讯、 交通等领域。
产品特点
Ø 采用龙芯四核3A6000处理器，7A2000桥片；
Ø 标配板载8GB DDR4内存颗粒；
Ø 支持1路HDMI接口与1路VGA，复制屏模式；1路双通道LVDS接口（可选HDMI），分辨率支持1920*1080；
Ø 支持板载2路千兆网络接口，3路SATA3.0；
Ø 支持2路PCI-E3.0x8，3路PCI-E3.0x4，4路PCI-E2.0x1；
Ø 支持8路USB2.0，4路USB3.0；
Ø 支持1路RS232调试串口，1路SE RS232调试串口，4路TTL串口；
Ø 支持1路HDA音频接口；
Ø 支持SPI、LPC、2路I2C等接口；
Ø 元器件国产化率。
产品规格
表1 1 产品规格表
项目
描述
处理器
CPU
龙芯四核3A6000处理器
主频
默认主频2.5GHz（以原厂测试为准）
芯片组
桥片
龙芯7A2000，集成GPU，显存DDR4 2GB
内存
类型
板载DDR4
容量
8GB
可信根
可信SE
预留支持
调试
调试串口pin座
1路板载CPU RS232调试串口；
1路板载SE RS232调试串口；
扩展接口
PCIE
支持32个PCIE通道，支持软件配置，默认分配如下
G0:标配2路PCI-E3.0x8
H：标配2路PCI-Ex4，可选1路PCI-Ex8
F1：标配1路PCI-E3.0x4，可选2路PCI-Ex1
F0：标配4路PCI-E2.0x1，可选1路PCI-Ex4
USB
8路USB2.0接口,4路USB3.0
SATA
3路SATA3.0接口
Ethernet
2路10/100/1000Mb自适应千兆网口（GBe1暂时不能用）
Audio
1路HDA
Display
1路HDMI，1路VGA,复制屏模式
1路24bit LVDS,分辨率1920*1080
LPC
1路LPC通道
SPI
1路SPI通道，支持3个片选（外设）
I²C
2路I²C通道
Serial
4路7A_uart0/1/2/3 TTL串口
GPIO
4路GPI，4路GPO
电源
类型
3.0V RTC，5V Standby and 12V Primary
功耗
模块典型功耗 （TDP 35w）
物理参数
尺寸（W×D）
95x95mm
环境适应性
常温级
工作温度：0℃-40℃，5-95% RH，不凝结
存储温度：-20℃-70℃，5-95% RH，不凝结
宽温级
工作温度：-20℃-60℃，5-95% RH，不凝结
存储温度：-40℃-75℃，5-95% RH，不凝结
工业级
工作温度：-40℃-65℃，5-95% RH，不凝结
存储温度：-55℃-80℃，5-95% RH，不凝结
产品功能框图
产品结构
外观视图
模块正面视图
模块背面视图
外形尺寸图
模块尺寸图
散热要求
模块需要散热器进行散热，可实施被动或主动散热，接触导热器件位置如下图2-4示：
散热器件标识图
主板丝印规则
如何识别跳线、接口脚？
a. 观察插头、插座旁边的文字标记：通常使用“1”或加粗的线条或者三角符号“△”表示
b. 看看背面的焊盘，通常方型焊盘为脚
c. 220Pin板到板连接器A1/C1脚如下图位于连接器斜开口处；B1/D1脚位于A1/C1脚对迎面
模块连接器定义
引脚标识图
接口定义说明
本模块接口采用2组220pin高可靠板对板COM-E连接器。
模块端型号：NGT A21-1220-0601-01C/158 CQSL-110-01-L-D-A/TE 3-6318490-6；
底板端型号：NGTA21-2220-0601-01C/158 CQTL-110-01-L-D-A（5mm）/TE1827253_C1（5mm）/TE 3-6318491-6（8mm）
COMe接口PIN脚定义[MD1-MD2]如下表：
表3 1 模块COMe接口定义表
序号
MD1 [NGT A21-1220-0601-01C]
MD2 [NGT A21-1220-0601-01C]
Row A
Row B
Row C
Row D
1
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
2
GBE0_MDI3-(Suspend)
GBE0_ACT#(Suspend)
GND
GND
3
GBE0_MDI3+(Suspend)
LPC_FRAME#
GBE1_MDI3-(Suspend)
GBE1_LINK100#(Suspend)
4
GBE0_LINK100#(Suspend)
LPC_AD0
GBE1_MDI3+(Suspend)
GBE1_ACT#(Suspend)
5
GBE0_LINK1000#(Suspend)
LPC_AD1
GND
GND
6
GBE0_MDI2-(Suspend)
LPC_AD2
GBE1_MDI2-(Suspend)
GBE1_LINK1000#(Suspend)
7
GBE0_MDI2+(Suspend)
LPC_AD3
GBE1_MDI2+(Suspend)
GBE1_LINK#(Suspend)
8
GBE0_LINK#(Suspend)
7A_ACPI_GPIO12(Suspend)
GND
GND
9
GBE0_MDI1-(Suspend)
7A_ACPI_GPIO13(Suspend)
GBE1_MDI1-(Suspend)
PCIE_H_RX6_P
10
GBE0_MDI1+(Suspend)
LPC_CLK
GBE1_MDI1+(Suspend)
PCIE_H_RX6_N
11
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
12
GBE0_MDI0-(Suspend)
PWRBTN#(Suspend)
GBE1_MDI0-(Suspend)
PCIE_H_RX7_P
13
GBE0_MDI0+(Suspend)
LS7A_I2C1_SCL
GBE1_MDI0+(Suspend)
PCIE_H_RX7_N
14
VCC_1V8(Fix)
LS7A_I2C1_SDA
GND
GND
15
SUS_S3#(Suspend)
SMB_ALERT#
PCIE_H_RX2+
PCIE_H _TX0+
16
SATA0_TX+
SATA1_TX+
PCIE_H _RX2-
PCIE_H _TX0-
17
SATA0_TX-
SATA1_TX-
SUSB0_RX-
SUSB0_TX-
18
SUS_S4#(Suspend)
SUS_STAT#(Suspend)
SUSB0_RX+
SUSB0_TX+
19
SATA0_RX+
SATA1_RX+
PEF1_RX2+
PEF1_TX2+
20
SATA0_RX-
SATA1_RX-
PEF1_RX2-
PEF1_TX2-
21
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
22
SATA2_TX+
PCIE_H_RX4_P
PEF1_RX3+
PEF1_TX3+
23
SATA2_TX-
PCIE_H_RX4_N
PEF1_RX3-
PEF1_TX3-
24
SUS_S5#(Suspend)
PWR_OK
LS7A_UART2_TXD
SUSB1_TX-
25
SATA2_RX+
PCIE_H_RX5_P
PCIE_H _RX3+
SUSB1_TX+
26
SATA2_RX-
PCIE_H_RX5_N
PCIE_H _RX3-
PCIE_H _TX1+
27
BATLOW#(Suspend)
WDT
SUSB1_RX-
PCIE_H _TX1-
28
(S)ATA_ACT#
HDA_SDIN2
SUSB1_RX+
NC
29
HDA_SYNC
HDA_SDIN1
PCIE_H _RX1+
PCIE_H _TX2+
30
HDA_RST#
HDA_SDIN0
PCIE_H _RX1-
PCIE_H _TX2-
31
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
32
HDA_BITCLK
SPKR
SUSB2_RX-
PCIE_H _TX3+
33
HDA_SDOUT
LS7A_I2C0_SCL
SUSB2_RX+
PCIE_H _TX3-
34
NC
LS7A_I2C0_SDA
SUSB3_RX-
SUSB2_TX-
35
THRMTRIP#
THRM#
SUSB3_RX+
SUSB2_TX+
36
USB6-(Suspend)
USB7-(Suspend)
HDMI_CTRLCLK
PCIE_H _RX0+
37
USB6+(Suspend)
USB7+(Suspend)
HDMI_CTRLDATA
PCIE_H _RX0-
38
USB_OC3#(Suspend)
USB_OC2#(Suspend)
LS7A_UART2_RXD
NC
39
USB4-(Suspend)
USB5-( Suspend)
HDMI_DATA2_P
PCIE_H _TX4+
40
USB4+(Suspend)
USB5+( Suspend)
HDMI_DATA2_N
PCIE_H _TX4-
41
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
42
USB2-(Suspend)
USB3-( Suspend)
HDMI_DATA1_P
PCIE_H _TX5+
43
USB2+(Suspend)
USB3+( Suspend)
HDMI_DATA1_N
PCIE_H _TX5-
44
USB_OC1# (Suspend)
USB_OC0# (Suspend)
HDMI_HPD
SUSB3_TX-
45
USB0-(Suspend)
USB1-(Suspend)
LS7A_UART3_TXD
SUSB3_TX+
46
USB0+(Suspend)
USB1+(Suspend)
HDMI_DATA0_P
PCIE_H _TX6+
47
VCC_RTC
USB9-(Suspend)
HDMI_DATA0_N
PCIE_H _TX6-
48
USB8-(Suspend)
USB9+(Suspend)
LS7A_UART3_RXD
NC
49
USB8+(Suspend)
SYS_RESET#(Suspend)
HDMI_CLK_P
PCIE_H _TX7+
50
LPC_SERIRQ
CB_RESET#(Suspend)
HDMI_CLK_N
PCIE_H _TX7-
51
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
52
PEF1_TX1+
PEF1_RX1+
PEG0_RX0+
PEG0_TX0+
53
PEF1_TX1-
PEF1_RX1-
PEG0_RX0-
PEG0_TX0-
54
GPI0
GPO1
NC
NC
55
PEF1_TX0+
PEF1_RX0+
PEG0_RX1+
PEG0_TX1+
56
PEF1_TX0-
PEF1_RX0-
PEG0_RX1-
PEG0_TX1-
57
GND
GPO2
NC
NC
58
PEF0_TX3+
PEF0_RX3+
PEG0_RX2+
PEG0_TX2+
59
PEF0_TX3-
PEF0_RX3-
PEG0_RX2-
PEG0_TX2-
60
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
61
PEF0_TX2+
PEF0_RX2+
PEG0_RX3+
PEG0_TX3+
62
PEF0_TX2-
PEF0_RX2-
PEG0_RX3-
PEG0_TX3-
63
GPI1
GPO3
LS3A_COM0_TX(RS232)
USB11-(Suspend)
64
PEF0_TX1+
PEF0_RX1+
LS3A_COM0_RX(RS232)
USB11+(Suspend)
65
PEF0_TX1-
PEF0_RX1-
PEG0_RX4+
PEG0_TX4+
66
GND
WAKE0#(Suspend)
PEG0_RX4-
PEG0_TX4-
67
GPI2
WAKE1#(Suspend)
NC
GND
68
PEF0_TX0+
PEF0_RX0+
PEG0_RX5+
PEG0_TX5+
69
PEF0_TX0-
PEF0_RX0-
PEG0_RX5-
PEG0_TX5-
70
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
71
LVDS_A0+
LVDS_B0+
PEG0_RX6+
PEG0_TX6+
72
LVDS_A0-
LVDS_B0-
PEG0_RX6-
PEG0_TX6-
73
LVDS_A1+
LVDS_B1+
GND
GND
74
LVDS_A1-
LVDS_B1-
PEG0_RX7+
PEG0_TX7+
75
LVDS_A2+
LVDS_B2+
PEG0_RX7-
PEG0_TX7-
76
LVDS_A2-
LVDS_B2-
GND
GND
77
LVDS_VDD_EN
LVDS_B3+
NC
NC
78
LVDS_A3+
LVDS_B3-
PEG0_RX8+
PEG0_TX8+
79
LVDS_A3-
LVDS_BKLT_EN
PEG0_RX8-
PEG0_TX8-
80
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
81
LVDS_A_CK+
LVDS_B_CK+
PEG0_RX9+
PEG0_TX9+
82
LVDS_A_CK-
LVDS_B_CK-
PEG0_RX9-
PEG0_TX9-
83
LVDS_I2C_CK
LVDS_BKLT_CTRL
NC
NC
84
LVDS_I2C_DAT
VCC_5V_SBY
GND
GND
85
GPI3
VCC_5V_SBY
PEG0_RX10+
PEG0_TX10+
86
USB10-(Suspend)
VCC_5V_SBY
PEG0_RX10-
PEG0_TX10-
87
USB10+(Suspend)
VCC_5V_SBY
GND
GND
88
PCIE_CLK_REF+
7A_ACPI_GPIO04(Suspend)
PEG0_RX11+
PEG0_TX11+
89
PCIE_CLK_REF-
VGA_RED
PEG0_RX11-
PEG0_TX11-
90
GND(FIXED)
GND (FIXED)
GND(FIXED)
GND(FIXED)
91
SPI_POWER
VGA_GRN
PEG0_RX12+
PEG0_TX12+
92
SPI_MISO
VGA_BLU
PEG0_RX12-
PEG0_TX12-
93
GPO0
VGA_HSYNC
GND
GND
94
SPI_CLK
VGA_VSYNC
PEG0_RX13+
PEG0_TX13+
95
SPI_MOSI
VGA_I2C_CK
PEG0_RX13-
PEG0_TX13-
96
TPM_PP
VGA_I2C_DAT
GND
GND
97
NC
LS7A_SPI_CS1#
SPI_CS2#
SPI_CS3#
98
LS7A_UART0_TXD
NC
PEG0_RX14+
PEG0_TX14+
99
LS7A_UART0_RXD
7A1000_SCI#
PEG0_RX14-
PEG0_TX14-
100
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
101
LS7A_UART1_TXD
FAN_PWMOUT
PEG0_RX15+
PEG0_TX15+
102
LS7A_UART1_RXD
FAN_TACHIN
PEG0_RX15-
PEG0_TX15-
103
LS7A_ACPI_LID#(Suspend)
7A_ACPI_GPIO02(Suspend)
GND
GND
104
VCC_12V
VCC_12V
VCC_12V
VCC_12V
105
VCC_12V
VCC_12V
VCC_12V
VCC_12V
106
VCC_12V
VCC_12V
VCC_12V
VCC_12V
107
VCC_12V
VCC_12V
VCC_12V
VCC_12V
108
VCC_12V
VCC_12V
VCC_12V
VCC_12V
109
VCC_12V
VCC_12V
VCC_12V
VCC_12V
110
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
其他接口连接器
串口1连接器定义[CN2]
表3 2 串口连接器定义表
序号
定义
备注
1
RXD1
LS3A6000_RS232调试串口
2
TXD1
3
GND
