瑞芯微RK3588M国产化COME模块
次
产品概述
模块基于瑞芯微RK3588M（车规级）高性能8核处理器实现，RK3588M为瑞芯微性能的通用型SoC，采用8nm制程工艺，集成4个Cortex-A76和4个Cortex-A55处理器，主频≥2.0GHz；内部支持独立的NEON协处理器；CPU内置了多种功能强大的嵌入式硬件引擎，支持8K@60fps的H.265和VP9解码器、8k@30fps的H.264解码器和4K@60fps的AV1解码器；还支持8K@30fps的H.264/H.265编码器，高质量的JPEG编码器/解码器，专门的图像预处理器和后处理器。集成高性能Mali-G610 MC4 GPU，完全兼容支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.2和Vulkan1.2；内嵌的NPU支持INT4/INT8/INT16/FP16混合运算，运算能力高达6TOPS。
模块标配板载LPDDR4 8GB内存颗粒，支持16GB，板载64GB EMMC可选128GB和256GB。显示输出接口支持1路双通道LVDS，2路HDMI2.0，1路DP接口，1路MIPI_DPHY接口，可同时支持4路显示；显示输入接口支持2路4通道MIPI_CSI接口，2路4通道MIPI_DCPHY接口，可以支持8路摄像头，1路HDMI输入接口。
模块具有丰富的IO接口，支持2路千兆网口，1路SATA3.0，1路miniPCIE（可选mSATA），4路USB2.0_HOST，1路Type-C接口，2路USB3.0 HOST接口，2路CAN2.0，1路I2S音频接口，1路SPI接口，6路I2C接口，1路PCI-E2.0x1，1路PCI-E3.0x4，可选2路x2或者4路x1，4路UART接口，4路默认GPIO（其他信号可配置为GPIO），6路ADC接口。
模块支持linux系统，支持适配银河麒麟、翼辉等国产操作系统，采用标准COM-E小型化尺寸95mm x95mm，典型功耗8W。
模块采用全表贴、产化设计，具有性能高、功耗低、体积小等特点，满足宽温工作环境。产品可应用于智能座舱、智慧大屏、虚拟/增强现实、边缘计算、IPC、NVR、高端工控平板等行业市场。
产品特点
² 处理器：RK3588M 8核处理器，主频≥2.0GHz，高性能Mali-G610 MC4 GPU，内置NPU，支持独立的NEON协处理器；
² 内存：标配板载8GB LPDDR4国产内存颗粒，支持16GB；
² 存储：板载64GB EMMC，支持256GB；
² 显示输出：1路双通道LVDS接口、2路HDMI2.0、1路MIPI、1路DP接口，支持同时4路显示接口；
² 视频采集：支持2路4通道MIPI_CSI接口，2路4通道MIPI_DCPHY接口，可以支持8路摄像头，1路HDMI输入接口；
² 网络：2路千兆网口，板载PHY YT8531（复用2路光口）；
² PCI-E：标配1路PCI-E2.0 x1接口(可复用mSATA)，1路PCI-E3.0x4(可选2路x2或者4路x1模式)；
² SATA：标配1路SATA3.0接口(可复用PCI-E2.0x1)；
² USB：2路USB3.0 HOST,1路Type-C接口，4路USB2.0 HOST；
² AUDIO：1路I2S信号；
² 支持2路CAN2.0；1路SPI，4路TTL，6路I2C；4路GPIO；
² 4.5V～18V宽电压输入；
² 支持特殊工业级-43℃~80℃工作温度；
² 标准紧凑型COM-E 95*95mm尺寸；
² 元器件国产品牌。
规格信息
表2 1产品技术规格表
|
项目 |
描述 |
|
|
处理器 |
CPU |
4 x Cortex-A76（max freq≥2.0GHz）+ 4 x Cortex-A55（max freq≥1.7GHz） |
|
GPU |
4 x Mali-G610 MC4（max freq 1GHz） |
|
|
NPU |
6TOPS(INT8)、Support INT4/INT8/INT16/FP16 |
|
|
视频编解码 |
解码 |
8K@30fps H.264 |
|
编码 |
8K@30fps H.265/H.264 |
|
|
内存 |
类型 |
板载LPDDR4 ，标配8GB，可选16GB |
|
存储 |
EMMC |
板载工业级EMMC64GB，可选128GB、256GB |
|
COM-E 接口 |
USB |
2路USB3.0 HOST、1路Type-C接口 4路USB2.0 HOST |
|
SATA |
标配1路SATA3.0接口(可复用为PCI-E2.0x1) |
|
|
PCIE |
标配1路PCI-E 3.0x4，可选2路PCI-E3.0x2或者4路PCIE3.0x1 1路PCI-E2.0x1(可复用为SATA) |
|
|
网络 |
2路千兆网口（默认电口，可选配光口） |
|
|
串口 |
4路UART串口，其中1路为调试串口 |
|
|
显示输出 |
默认支持同时4路显示输出，支持8K显示 1路双通道LVDS 1路4lane MIPI DPHY 2路HDMI 2.0接口 1路2laneDP |
|
|
显示输入 |
可支持8路摄像头同时输入 4 MIPI DCPHY + 4 MIPI CSI，支持8路4lane摄像头 1路HDMI输入，HDMI 1.4b/2.0,支持RGB/YUV444/YUV422/YUV420格式，up to 4K@60fps |
|
|
I2C |
6路I2C |
|
|
SPI |
1路SPI |
|
|
CAN |
2路CAN2.0 |
|
|
Audio |
1路标准I2S |
|
|
GPIO |
4路默认GPIO，其他信号可配置为GPIO |
|
|
ADC |
6路ADC信号，其中2路为刷机按键(不可做其他功能) |
|
|
电源 |
类型 |
支持DC 4.5~18V宽压输入 |
|
上电模式 |
支持来电自启动AT模式 可选按键触发上电ATX模式 |
|
|
待机模式 |
支持 |
|
|
功耗 |
空闲模式2.5W，内存满压力测试10W 休眠0.25W，关机0.03W |
|
|
物理参数 |
尺寸（W×D） |
95mm×95mm（紧凑型COM-E模块） |
|
环境适应性 |
商业级 |
工作温度：0℃～60℃, 5～95% RH，不凝结 |
|
存储温度：-20℃～70℃, 5～95% RH，不凝结 |
||
|
宽温级 |
工作温度：-20℃～70℃, 5～95% RH，不凝结 |
|
|
存储温度：-40℃～80℃, 5～95% RH，不凝结 |
||
|
工业级 |
工作温度：-40℃～80℃, 5～95% RH，不凝结 |
|
|
存储温度：-50℃～85℃, 5～95% RH，不凝结 |
||
|
特殊工业级 |
工作温度：-43℃～85℃, 5～95% RH，不凝结 |
|
|
存储温度：-50℃～85℃, 5～95% RH，不凝结 |
||

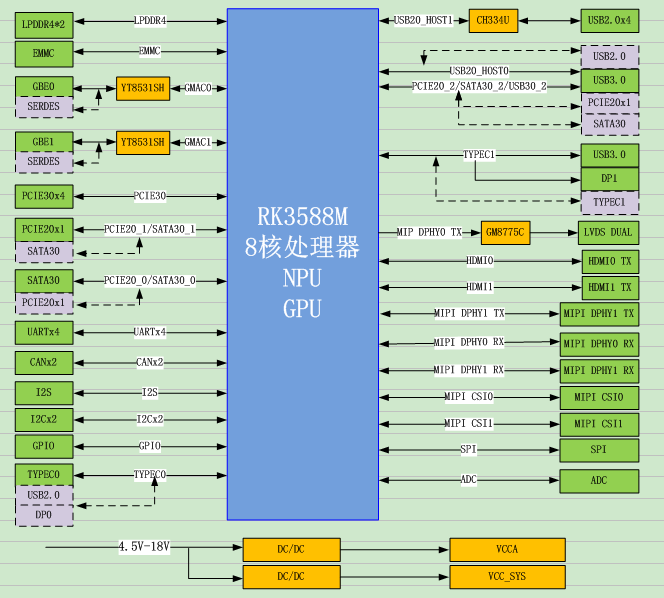

产品框架图
注：虚线部分为复用功能
产品框架图
IO复用功能说明
IO复用说明
|
序号 |
模块默认功能 |
功能复用1 |
功能复用2 |
说明 |
|
1. |
GBE*2 |
SERDES |
—— |
硬件调整 |
|
2. |
PCIE20_1 |
SATA30_1 |
—— |
内核调整 |
|
3. |
SATA30_0 |
PCIE20_0 |
—— |
内核调整 |
|
4. |
USB30_2 |
PCIE20_2 |
SATA30_2 |
内核调整 |
|
5. |
USB3.0、DP1 |
TYPEC1 |
—— |
内核调整 |
|
6. |
TYPEC0 |
USB2.0+DP0 |
—— |
内核调整 |
|
7. |
PCEI30x1 |
4*PCIE30x1 |
2*PCIE30x2 |
内核调整 |
|
8. |
SPI |
GPIO*5 |
—— |
内核调整 |
|
9. |
CAN*2 |
GPIO*4 |
—— |
内核调整 |
|
10. |
MIPI DPHY0 RX |
GPIO*4 |
—— |
内核调整 |
|
11. |
MIPI DPHY1 RX |
GPIO*4 |
—— |
内核调整 |
|
12. |
2路MIPI 4lane |
GPIO*12 |
2路MIPI 2lane+2路MIPI 2lane |
内核调整 |
|
13. |
HDMI TX0 |
EPD0 |
—— |
内核调整 |
|
14. |
HDMI TX1 |
EPD1 |
—— |
内核调整 |
|
15. |
I2S0 |
GPIO*7 |
—— |
内核调整 |
I2C接口分配说明
I2C接口分配列表
|
序号 |
信号名称 |
分配功能 |
上/下拉 |
电平 |
备注 |
|
1. |
I2C1 |
未分配 |
上拉 |
1.8V |
|
|
2. |
I2C2 |
未分配 |
上拉 |
3.3V |
|
|
3. |
I2C3 |
MIPI CSI0 |
上拉 |
1.8V |
|
|
4. |
I2C4 |
MIPI CSI1 |
上拉 |
3.3V |
|
|
5. |
I2C5 |
未引出 |
—— |
—— |
|
|
6. |
I2C6 |
MIPI DPHY0/1 RX |
上拉 |
3.3V |
|
|
7. |
I2C7 |
声卡 |
上拉 |
1.8V |
|
ADC信号说明
ADC接口列表
|
序号 |
信号名称 |
引脚号 |
功能说明 |
备注 |
|
1. |
MENU_KEY_1V8 |
B47 |
预留ADC按键输入 |
ADC1 |
|
2. |
ESC_KEY_1V8 |
B48 |
预留ADC按键输入 |
|
|
3. |
V-_KEY_1V8 |
A86 |
预留ADC按键输入 |
|
|
4. |
V+/RECOVERY_KEY_1V8 |
A87 |
预留ADC按键输入，复用烧录LOADER模式，上电时同时按下按键，进入loader模式 |
|
|
5. |
SARADC_VIN3_1V8 |
A50 |
预留ADC按键输入 |
ADC3 |
|
6. |
BOOT_SARADC_IN0_KEY_1V8 |
A99 |
烧录模式切换按键，不能做其他用 |
ADC0 |
GPIO扩展
模块默认4路普通GPIO，其他信号可扩展为GPIO，详见下表。
GPIO扩展列表
|
序号 |
信号名称 |
引脚号 |
GPIO号 |
上拉/下拉/电平 |
备注 |
|
1. |
LCD_BKLT_EN_3V3 |
B79 |
GPIO1_A1 |
下拉 |
|
|
2. |
SPI0_CS1_M1_1V8 |
B93 |
GPIO4_B1 |
上拉/1.8V |
|
|
3. |
SPI0_MISO_M1_1V8 |
B94 |
GPIO4_A0 |
无 |
|
|
4. |
SPI0_MOSI_M1_1V8 |
B96 |
GPIO4_A1 |
无 |
|
|
5. |
SPI0_CLK_M1_1V8 |
B101 |
GPIO4_A2 |
无 |
|
|
6. |
SPI0_CS0_M1_1V8 |
B97 |
GPIO4_B2 |
上拉/1.8V |
|
|
7. |
CAN2_TX_M1_3V3 |
A32 |
GPIO0_D5 |
上拉/3.3V |
|
|
8. |
CAN2_RX_M1_3V3 |
A33 |
GPIO0_D4 |
上拉/3.3V |
|
|
9. |
CAN0_TX_M1_3V3 |
A34 |
GPIO4_D4 |
上拉/3.3V |
|
|
10. |
CAN0_RX_M1_3V3 |
A35 |
GPIO4_D5 |
上拉/3.3V |
|
|
11. |
MIPI_TE1_1V8/GPIO3_A6 |
A85 |
GPIO3_A6 |
上拉/1.8V |
|
|
12. |
MIPI_CAM1_CLKOUT_3V3 |
C19 |
GPIO1_B6 |
无 |
|
|
13. |
MIPI_DCPHY0_RX_PDN_H_1V8 |
D24 |
GPIO4_A7 |
下拉 |
|
|
14. |
MIPI_DCPHY0_RX_PWREN_H_1V8 |
C24 |
GPIO4_A5 |
下拉 |
|
|
15. |
MIPI_DCPHY0_RX_RST_L_1V8 |
C20 |
GPIO4_A6 |
上拉/1.8V |
|
|
16. |
MIPI_CAM2_CLKOUT_3V3 |
D29 |
GPIO1_B7 |
无 |
|
|
17. |
MIPI_DCPHY1_RX_PDN_H_1V8 |
C37 |
GPIO3_C5 |
下拉 |
|
|
18. |
MIPI_DCPHY1_RX_PWREN_H_1V8 |
C34 |
GPIO3_B6 |
下拉 |
|
|
19. |
MIPI_DCPHY1_RX_RST_L_1V8 |
D37 |
GPIO3_C4 |
上拉/1.8V |
|
|
20. |
I2C6_SCL_M0_MIPI_3V3 |
D17 |
GPIO0_D0 |
上拉/3.3V |
|
|
21. |
I2C6_SDA_M0_MIPI_3V3 |
D16 |
GPIO0_C7 |
上拉/3.3V |
|
|
22. |
MIPI_CAM3_CLKOUT_3V3 |
C39 |
GPIO1_D6 |
无 |
|
|
23. |
MIPI_CSI0_PWREN_H_1V8 |
D42 |
GPIO3_C6 |
下拉 |
|
|
24. |
MIPI_CSI0_RST_L_1V8 |
C45 |
GPIO3_C7 |
上拉/1.8V |
|
|
25. |
MIPI_CSI0_PDN_H_1V8 |
D45 |
GPIO3_D0 |
下拉 |
|
|
26. |
I2C3_SCL_M0_MIPI_1V8 |
C59 |
GPIO1_C1 |
上拉/1.8V |
|
|
27. |
I2C3_SDA_M0_MIPI_1V8 |
C58 |
GPIO1_C0 |
上拉/1.8V |
|
|
28. |
MIPI_CAM4_CLKOUT_3V3 |
D58 |
GPIO1_D7 |
无 |
|
|
29. |
MIPI_CSI1_PWREN_H_1V8 |
C66 |
GPIO3_D1 |
下拉 |
|
|
30. |
MIPI_CSI1_RST_L_1V8 |
C67 |
GPIO3_D2 |
上拉/1.8V |
|
|
31. |
MIPI_CSI1_PDN_H_1V8 |
D59 |
GPIO3_D3 |
下拉 |
|
|
32. |
I2C4_SCL_M2_MIPI_3V3 |
D56 |
GPIO0_C5 |
上拉/3.3V |
|
|
33. |
I2C4_SDA_M2_MIPI_3V3 |
D55 |
GPIO0_C4 |
上拉/3.3V |
|
|
34. |
I2S0_MCLK_1V8 |
C53 |
GPIO1_C2 |
无 |
|
|
35. |
I2S0_LRCK_1V8 |
C55 |
GPIO1_C5 |
无 |
|
|
36. |
I2S0_SCLK_1V8 |
C56 |
GPIO1_C3 |
无 |
|
|
37. |
I2S0_SDI0_1V8 |
D49 |
GPIO1_D4 |
无 |
|
|
38. |
I2S0_SDO0_1V8 |
D50 |
GPIO1_C7 |
无 |
|
|
39. |
I2C7_SCL_M0_CODEC_1V8 |
D52 |
GPIO1_D0 |
上拉/1.8V |
|
|
40. |
I2C7_SDA_M0_CODEC_1V8 |
D53 |
GPIO1_D1 |
上拉/1.8V |
|
|
41. |
UART6_TX_M1_3V3 |
A98 |
GPIO1_A1 |
上拉/3.3V |
|
|
42. |
UART6_RX_M1_3V3 |
A97 |
GPIO1_A0 |
上拉/3.3V |
|
|
43. |
UART7_TX_M2_3V3 |
C17 |
GPIO1_B5 |
上拉/3.3V |
|
|
44. |
UART7_RX_M2_3V3 |
C16 |
GPIO1_B4 |
上拉/3.3V |
|
|
45. |
GPIO3_B2_1V8 |
A54 |
GPIO3_B2 |
下拉 |
默认 |
|
46. |
GPIO1_B0_3V3 |
A18 |
GPIO1_B0 |
上拉/3.3V |
默认 |
|
47. |
GPIO3_C0_1V8 |
A63 |
GPIO3_C0 |
下拉 |
默认 |
|
48. |
TP_INT_L/GPIO1_C4_1V8 |
B63 |
GPIO1_C4 |
上拉/1.8V |
默认 |
|
49. |
LCD_RESET_L_1V8/GPIO2_B4 |
A67 |
GPIO2_B4 |
上拉/1.8V |
|
|
50. |
SPK_CTL_H/GPIO4_B0_1V8 |
B32 |
GPIO4_B1 |
下拉 |
|
|
51. |
GPIO3_B7_1V8 |
B57 |
GPIO3_B7 |
下拉 |
|
|
52. |
HP_DET_L/GPIO1_D5_1V8 |
A93 |
GPIO1_D5 |
上拉/1.8V |
|
|
53. |
PWM15/GPIO1_C6_1V8 |
B54 |
GPIO1_C6 |
下拉 |
|
|
54. |
DP/EDP_HPD_1V8 |
D71 |
GPIO3_D5 |
下拉 |
|
产品外观

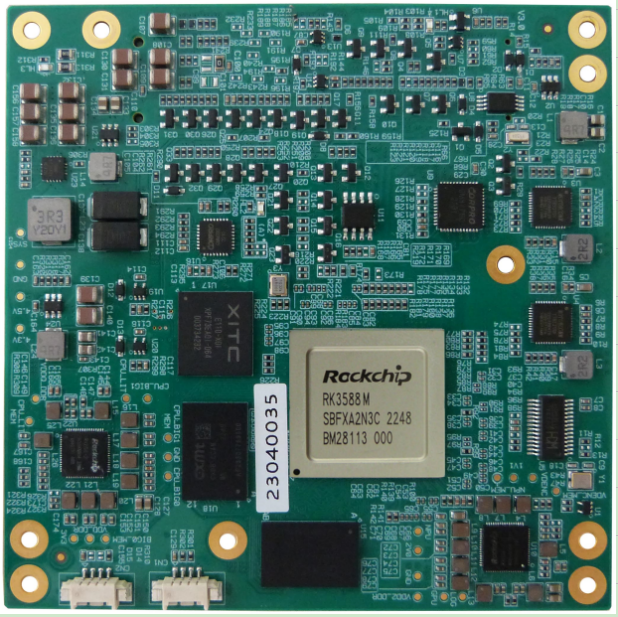

模块正面图

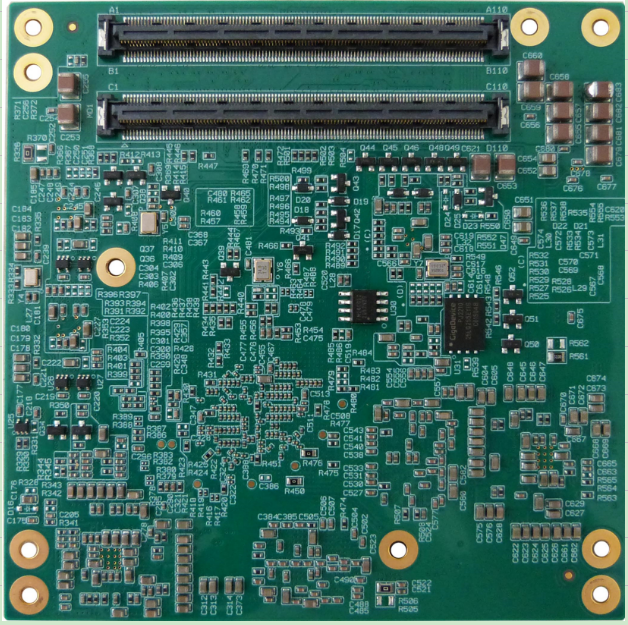

模块背面图
结构尺寸
产品外形尺寸图
散热设计

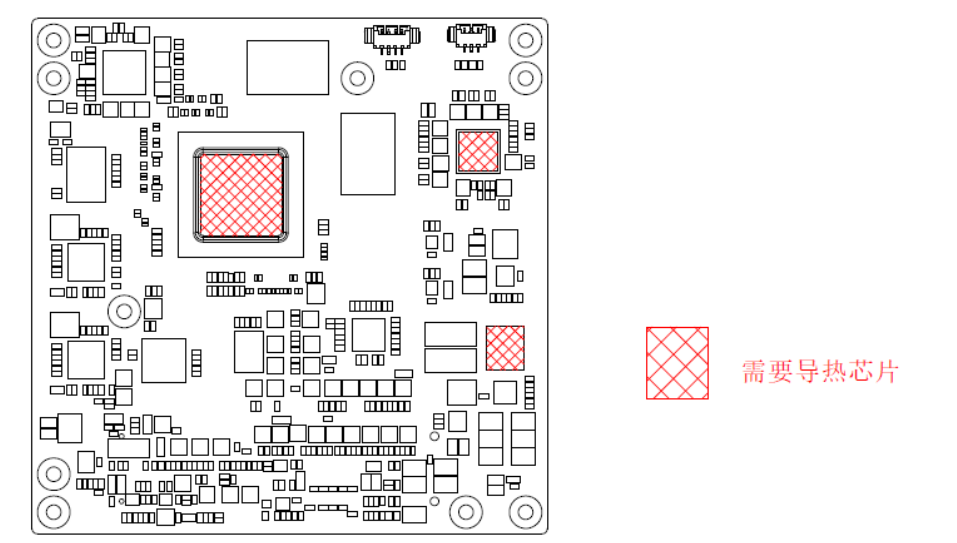

图3 4散热器件位置图
产品电气接口
接口列表
表4 1电气接口列表
|
序号 |
位号 |
接口功能类型 |
接口连接器厂商型号 |
备注 |
|
1 |
CN2 |
DEBUG |
长江连接器 A1251WR-S-4P |
|
|
2 |
MD1 |
COM-E信号 |
尼加特A21-1220-0601-01C |
|

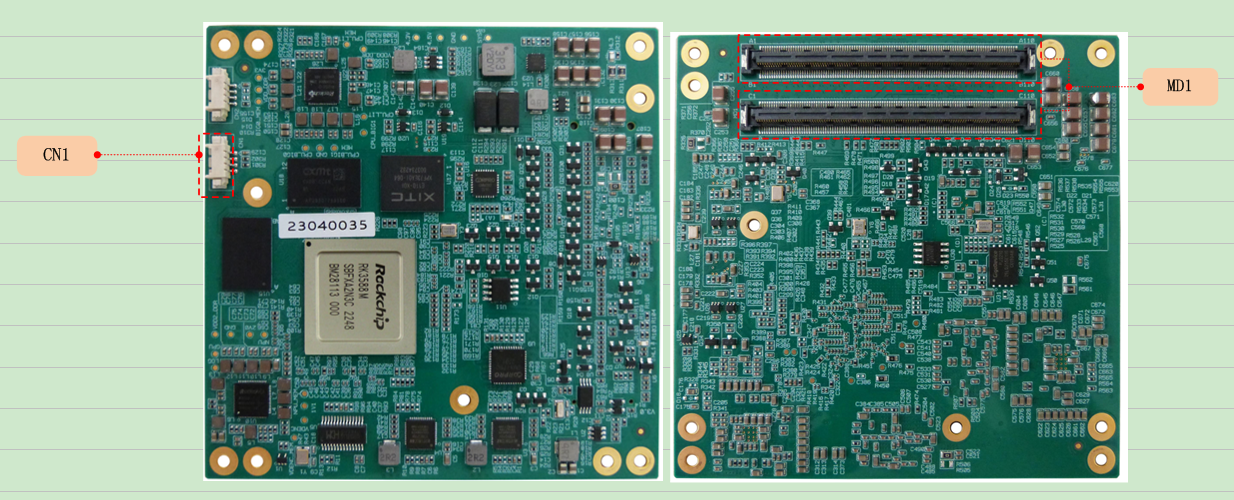

接口布

接口布图
接口定义
DEBUG接口定义
连接器型号：A1251WR-S-4P
对端连接器：A1251H-4P
表4 2 DEBUG接口定义
|
引脚号 |
信号定义 |
备注 |
|
1 |
VCC_3V3 |
|
|
2 |
UART2_RX |
|
|
3 |
UART2_TX |
|
|
4 |
GND |
|
COM-E接口定义
连接器型号：A21-1220-0601-01C
对端连接器：A21-2220-0601-01C
表4 3 ROWA&B引脚定义
|
TYPE6 A |
SMRK_3588_A Row A |
SMRK_3588_A Row B |
TYPE6 B |
|
A1 |
GND |
GND |
B1 |
|
A2 |
GBE0_P3_N/HSIN_A_C |
GBE0_LED_ACT#_3V3 |
B2 |
|
A3 |
GBE0_P3_P/HSIP_A_C |
GBE1_P3_P/HSIP_B_C |
B3 |
|
A4 |
GBE1_LED_LINK#_3V3 |
GBE1_P3_N/HSIN_B_C |
B4 |
|
A5 |
GBE1_LED_ACT#_3V3 |
GBE1_P2_P/HSOP_B_C |
B5 |
|
A6 |
GBE0_P2_N/HSON_A_C |
GBE1_P2_N/HSON_B_C |
B6 |
|
A7 |
GBE0_P2_P/HSOP_A_C |
GBE1_P1_P |
B7 |
|
A8 |
GBE0_LED_LINK#_3V3 |
GBE1_P1_N |
B8 |
|
A9 |
GBE0_P1_N |
GBE1_P0_P |
B9 |
|
A10 |
GBE0_P1_P |
GBE1_P0_N |
B10 |
|
A11 |
GND |
GND |
B11 |
|
A12 |
GBE0_P0_N |
PWRON_L_KEY_4V0 |
B12 |
|
A13 |
GBE0_P0_P |
PCIE20_0_REFCLKP |
B13 |
|
A14 |
NC |
PCIE20_0_REFCLKN |
B14 |
|
A15 |
MB_PWREN_H_3V3 |
NC |
B15 |
|
A16 |
SATA30_0_TXP |
USB30_2_SSTXP |
B16 |
|
A17 |
SATA30_0_TXN |
USB30_2_SSTXN |
B17 |
|
A18 |
GPIO1_B0_3V3 |
NC |
B18 |
|
A19 |
SATA30_0_RXP |
USB30_2_SSRXP |
B19 |
|
A20 |
SATA30_0_RXN |
USB30_2_SSRXN |
B20 |
|
A21 |
GND |
GND |
B21 |
|
A22 |
PCIE20_1_TXP/SATA30_1_TXP |
PCIE20_2_REFCLKP |
B22 |
|
A23 |
PCIE20_1_TXN/SATA30_1_TXN |
PCIE20_2_REFCLKN |
B23 |
|
A24 |
NC |
MB_PGOOD_1V8 |
B24 |
|
A25 |
PCIE20_1_RXP/SATA30_1_RXP |
TYPEC0_SSTX1P |
B25 |
|
A26 |
PCIE20_1_RXN/SATA30_1_RXN |
TYPEC0_SSTX1N |
B26 |
|
A27 |
NC |
I2C2_SDA_M0_3V3 |
B27 |
|
A28 |
SATA0_ACT_LED_M1_3V3 |
I2C2_SCL_M0_3V3 |
B28 |
|
A29 |
PCIE20_1_REFCLKP |
TYPEC0_SSRX1P |
B29 |
|
A30 |
PCIE20_1_REFCLKN |
TYPEC0_SSRX1N |
B30 |
|
A31 |
GND |
GND |
B31 |
|
A32 |
CAN2_TX_M1_3V3 |
SPK_CTL_H/GPIO4_B0_1V8 |
B32 |
|
A33 |
CAN2_RX_M1_3V3 |
TYPEC0_SSTX2P |
B33 |
|
A34 |
CAN0_TX_M1_3V3 |
TYPEC0_SSTX2N |
B34 |
|
A35 |
CAN0_RX_M1_3V3 |
TYPEC5V_PWREN_3V3 |
B35 |
|
A36 |
USB20_HUB_DM4 |
TYPEC0_SSRX2P |
B36 |
|
A37 |
USB20_HUB_DP4 |
TYPEC0_SSRX2N |
B37 |
|
A38 |
NC |
CC_INT_L/GPIO2_C3_1V8 |
B38 |
|
A39 |
USB20_HUB_DM3 |
TYPEC0_AUXP |
B39 |
|
A40 |
USB20_HUB_DP3 |
TYPEC0_AUXM |
B40 |
|
A41 |
GND |
GND |
B41 |
|
A42 |
USB20_HUB_DM2 |
TYPEC0_OTG_DM |
B42 |
|
A43 |
USB20_HUB_DP2 |
TYPEC0_OTG_DP |
B43 |
|
A44 |
NC |
NC |
B44 |
|
A45 |
USB20_HUB_DM1 |
USB20_HOST0_DM |
B45 |
|
A46 |
USB20_HUB_DP1 |
USB20_HOST0_DP |
B46 |
|
A47 |
VCC_RTC |
MENU_KEY_1V8 |
B47 |
|
A48 |
EXCD0_PERST#_1V8 |
ESC_KEY_1V8 |
B48 |
|
A49 |
PCIE30X4_PRSTN_3V3 |
RESET_L_KEY_1V8 |
B49 |
|
A50 |
SARADC_VIN3_1V8 |
CB_RESET#_1V8 |
B50 |
|
A51 |
GND |
GND |
B51 |
|
A52 |
PCIE30_REFCLK1_P |
PCIE30_REFCLK2_P |
B52 |
|
A53 |
PCIE30_REFCLK1_N |
PCIE30_REFCLK2_N |
B53 |
|
A54 |
GPIO3_B2_1V8 |
PWM15/GPIO1_C6_1V8 |
B54 |
|
A55 |
PCIE30_REFCLK3_P |
PCIE30_REFCLK4_P |
B55 |
|
A56 |
PCIE30_REFCLK3_N |
PCIE30_REFCLK4_N |
B56 |
|
A57 |
GND |
GPIO3_B7_1V8 |
B57 |
|
A58 |
PCIE30_PORT1_TX1P |
PCIE30_PORT1_RX1P |
B58 |
|
A59 |
PCIE30_PORT1_TX1N |
PCIE30_PORT1_RX1N |
B59 |
|
A60 |
GND |
GND |
B60 |
|
A61 |
PCIE30_PORT1_TX0P |
PCIE30_PORT1_RX0P |
B61 |
|
A62 |
PCIE30_PORT1_TX0N |
PCIE30_PORT1_RX0N |
B62 |
|
A63 |
GPIO3_C0_1V8 |
TP_INT_L/GPIO1_C4_1V8 |
B63 |
|
A64 |
PCIE30_PORT0_TX1P |
PCIE30_PORT0_RX1P |
B64 |
|
A65 |
PCIE30_PORT0_TX1N |
PCIE30_PORT0_RX1N |
B65 |
|
A66 |
GND |
WAKE0#_3V3 |
B66 |
|
A67 |
LCD_RESET_L_1V8/GPIO2_B4 |
NC |
B67 |
|
A68 |
PCIE30_PORT0_TX0P |
PCIE30_PORT0_RX0P |
B68 |
|
A69 |
PCIE30_PORT0_TX0N |
PCIE30_PORT0_RX0N |
B69 |
|
A70 |
GND |
GND |
B70 |
|
A71 |
LVDS_A0P |
LVDS_B0P |
B71 |
|
A72 |
LVDS_A0N |
LVDS_B0N |
B72 |
|
A73 |
LVDS_A1P |
LVDS_B1P |
B73 |
|
A74 |
LVDS_A1N |
LVDS_B1N |
B74 |
|
A75 |
LVDS_A2P |
LVDS_B2P |
B75 |
|
A76 |
LVDS_A2N |
LVDS_B2N |
B76 |
|
A77 |
LVDS_VDD_EN_3V3 |
LVDS_B3P |
B77 |
|
A78 |
LVDS_A3P |
LVDS_B3N |
B78 |
|
A79 |
LVDS_A3N |
LCD_BKLT_EN_3V3 |
B79 |
|
A80 |
GND |
GND |
B80 |
|
A81 |
LVDS_A_CLKP |
LVDS_B_CLKP |
B81 |
|
A82 |
LVDS_A_CLKN |
LVDS_B_CLKN |
B82 |
|
A83 |
I2C1_SCL_M4_1V8 |
LCD_BKLT_CTRL_3V3 |
B83 |
|
A84 |
I2C1_SDA_M4_1V8 |
VCC_5V_SBY |
B84 |
|
A85 |
MIPI_TE1_1V8/GPIO3_A6 |
VCC_5V_SBY |
B85 |
|
A86 |
V-_KEY_1V8 |
VCC_5V_SBY |
B86 |
|
A87 |
V+/RECOVERY_KEY_1V8 |
VCC_5V_SBY |
B87 |
|
A88 |
DP1_AUXP |
TYPEC1_SSRX1P |
B88 |
|
A89 |
DP1_AUXN |
TYPEC1_SSRX1N |
B89 |
|
A90 |
GND |
GND |
B90 |
|
A91 |
TYPEC1_SSTX1P |
DP1_TX3P |
B91 |
|
A92 |
TYPEC1_SSTX1N |
DP1_TX3N |
B92 |
|
A93 |
HP_DET_L/GPIO1_D5_1V8 |
SPI0_CS1_M1_1V8 |
B93 |
|
A94 |
DP1_TX2P |
SPI0_MISO_M1_1V8 |
B94 |
|
A95 |
DP1_TX2N |
NC |
B95 |
|
A96 |
GND |
SPI0_MOSI_M1_1V8 |
B96 |
|
A97 |
UART6_RX_M1_3V3 |
SPI0_CS0_M1_1V8 |
B97 |
|
A98 |
UART6_TX_M1_3V3 |
TYPEC1_OTG_DM |
B98 |
|
A99 |
BOOT_SARADC_IN0_KEY_1V8 |
TYPEC1_OTG_DP |
B99 |
|
A100 |
GND |
GND |
B100 |
|
A101 |
NC |
SPI0_CLK_M1_1V8 |
B101 |
|
A102 |
NC |
NC |
B102 |
|
A103 |
NC |
NC |
B103 |
|
A104 |
VCC_4.5V-18V |
VCC_4.5V-18V |
B104 |
|
A105 |
VCC_4.5V-18V |
VCC_4.5V-18V |
B105 |
|
A106 |
VCC_4.5V-18V |
VCC_4.5V-18V |
B106 |
|
A107 |
VCC_4.5V-18V |
VCC_4.5V-18V |
B107 |
|
A108 |
VCC_4.5V-18V |
VCC_4.5V-18V |
B108 |
|
A109 |
VCC_4.5V-18V |
VCC_4.5V-18V |
B109 |
|
A110 |
GND |
GND |
B110 |
ROW C&D引脚定义
|
TYPE6 C |
SMRK_3588_A Row C |
SMRK_3588_A Row D |
TYPE6 D |
|
C1 |
GND |
GND |
D1 |
|
C2 |
NC |
UART0_RX_M2_3V3 |
D2 |
|
C3 |
NC |
UART0_TX_M2_3V3 |
D3 |
|
C4 |
NC |
NC |
D4 |
|
C5 |
NC |
NC |
D5 |
|
C6 |
NC |
MIPI_DPHY1_TX_CLKP |
D6 |
|
C7 |
NC |
MIPI_DPHY1_TX_CLKN |
D7 |
|
C8 |
NC |
NC |
D8 |
|
C9 |
MIPI_DPHY1_TX_D1P |
MIPI_DPHY1_TX_D2P |
D9 |
|
C10 |
MIPI_DPHY1_TX_D1N |
MIPI_DPHY1_TX_D2N |
D10 |
|
C11 |
GND |
GND |
D11 |
|
C12 |
MIPI_DPHY1_TX_D3P |
MIPI_DPHY1_TX_D0P |
D12 |
|
C13 |
MIPI_DPHY1_TX_D3N |
MIPI_DPHY1_TX_D0N |
D13 |
|
C14 |
NC |
NC |
D14 |
|
C15 |
NC |
NC |
D15 |
|
C16 |
UART7_RX_M2_3V3 |
I2C6_SDA_M0_MIPI_3V3 |
D16 |
|
C17 |
UART7_TX_M2_3V3 |
I2C6_SCL_M0_MIPI_3V3 |
D17 |
|
C18 |
NC |
NC |
D18 |
|
C19 |
MIPI_CAM1_CLKOUT_3V3 |
MIPI_DPHY0_RX_D0P |
D19 |
|
C20 |
MIPI_DCPHY0_RX_RST_L_1V8 |
MIPI_DPHY0_RX_D0N |
D20 |
|
C21 |
GND |
GND |
D21 |
|
C22 |
MIPI_DPHY0_RX_CLKP |
MIPI_DPHY0_RX_D1P |
D22 |
|
C23 |
MIPI_DPHY0_RX_CLKN |
MIPI_DPHY0_RX_D1N |
D23 |
|
C24 |
MIPI_DCPHY0_RX_PWREN_H_1V8 |
MIPI_DCPHY0_RX_PDN_H_1V8 |
D24 |
|
C25 |
MIPI_DPHY0_RX_D3P |
MIPI_DPHY0_RX_D2P |
D25 |
|
C26 |
MIPI_DPHY0_RX_D3N |
MIPI_DPHY0_RX_D2N |
D26 |
|
C27 |
NC |
NC |
D27 |
|
C28 |
NC |
NC |
D28 |
|
C29 |
MIPI_DPHY1_RX_CLKP |
MIPI_CAM2_CLKOUT_3V3 |
D29 |
|
C30 |
MIPI_DPHY1_RX_CLKN |
NC |
D30 |
|
C31 |
GND |
GND |
D31 |
|
C32 |
MIPI_DPHY1_RX_D1P |
MIPI_DPHY1_RX_D0P |
D32 |
|
C33 |
MIPI_DPHY1_RX_D1N |
MIPI_DPHY1_RX_D0N |
D33 |
|
C34 |
MIPI_DCPHY1_RX_PWREN_H_1V8 |
NC |
D34 |
|
C35 |
MIPI_DPHY1_RX_D3P |
MIPI_DPHY1_RX_D2P |
D35 |
|
C36 |
MIPI_DPHY1_RX_D3N |
MIPI_DPHY1_RX_D2N |
D36 |
|
C37 |
MIPI_DCPHY1_RX_PDN_H_1V8 |
MIPI_DCPHY1_RX_RST_L_1V8 |
D37 |
|
C38 |
NC |
NC |
D38 |
|
C39 |
MIPI_CAM3_CLKOUT_3V3 |
MIPI_CSI0_RX_CLK1P |
D39 |
|
C40 |
NC |
MIPI_CSI0_RX_CLK1N |
D40 |
|
C41 |
GND |
GND |
D41 |
|
C42 |
MIPI_CSI0_RX_CLK0P |
MIPI_CSI0_PWREN_H_1V8 |
D42 |
|
C43 |
MIPI_CSI0_RX_CLK0N |
MIPI_CSI0_RX_D2P |
D43 |
|
C44 |
NC |
MIPI_CSI0_RX_D2N |
D44 |
|
C45 |
MIPI_CSI0_RST_L_1V8 |
MIPI_CSI0_PDN_H_1V8 |
D45 |
|
C46 |
MIPI_CSI0_RX_D1P |
MIPI_CSI0_RX_D3P |
D46 |
|
C47 |
MIPI_CSI0_RX_D1N |
MIPI_CSI0_RX_D3N |
D47 |
|
C48 |
NC |
NC |
D48 |
|
C49 |
MIPI_CSI0_RX_D0P |
I2S0_SDI0_1V8 |
D49 |
|
C50 |
MIPI_CSI0_RX_D0N |
I2S0_SDO0_1V8 |
D50 |
|
C51 |
GND |
GND |
D51 |
|
C52 |
NC |
I2C7_SCL_M0_CODEC_1V8 |
D52 |
|
C53 |
I2S0_MCLK_1V8 |
I2C7_SDA_M0_CODEC_1V8 |
D53 |
|
C54 |
NC |
NC |
D54 |
|
C55 |
I2S0_LRCK_1V8 |
I2C4_SDA_M2_MIPI_3V3 |
D55 |
|
C56 |
I2S0_SCLK_1V8 |
I2C4_SCL_M2_MIPI_3V3 |
D56 |
|
C57 |
NC |
NC |
D57 |
|
C58 |
I2C3_SDA_M0_MIPI_1V8 |
MIPI_CAM4_CLKOUT_3V3 |
D58 |
|
C59 |
I2C3_SCL_M0_MIPI_1V8 |
MIPI_CSI1_PDN_H_1V8 |
D59 |
|
C60 |
GND |
GND |
D60 |
|
C61 |
MIPI_CSI1_RX_D3P |
MIPI_CSI1_RX_CLK1P |
D61 |
|
C62 |
MIPI_CSI1_RX_D3N |
MIPI_CSI1_RX_CLK1N |
D62 |
|
C63 |
NC |
NC |
D63 |
|
C64 |
MIPI_CSI1_RX_D1P |
NC |
D64 |
|
C65 |
MIPI_CSI1_RX_D1N |
MIPI_CSI1_RX_D2P |
D65 |
|
C66 |
MIPI_CSI1_PWREN_H_1V8 |
MIPI_CSI1_RX_D2N |
D66 |
|
C67 |
MIPI_CSI1_RST_L_1V8 |
GND |
D67 |
|
C68 |
MIPI_CSI1_RX_D0P |
MIPI_CSI1_RX_CLK0P |
D68 |
|
C69 |
MIPI_CSI1_RX_D0N |
MIPI_CSI1_RX_CLK0N |
D69 |
|
C70 |
GND |
GND |
D70 |
|
C71 |
HDMI1_TX0P_PORT |
DP/EDP_HPD_1V8 |
D71 |
|
C72 |
HDMI1_TX0N_PORT |
HDMI1_TX_CEC_3V3 |
D72 |
|
C73 |
NC |
NC |
D73 |
|
C74 |
HDMI1_TX2P_PORT |
HDMI1_eARC+ |
D74 |
|
C75 |
HDMI1_TX2N_PORT |
HDMI1_eARC-/HPD |
D75 |
|
C76 |
GND |
GND |
D76 |
|
C77 |
HDMI1_TX3P_PORT |
NC |
D77 |
|
C78 |
HDMI1_TX3N_PORT |
HDMI1_TX1P_PORT |
D78 |
|
C79 |
HDMI_TX1_SDA_M2_5V0 |
HDMI1_TX1N_PORT |
D79 |
|
C80 |
GND |
GND |
D80 |
|
C81 |
HDMI_TX1_SCL_M2_5V0 |
UART2_TX_M0_3V3 |
D81 |
|
C82 |
HDMI_RX_HPD |
UART2_RX_M0_3V3 |
D82 |
|
C83 |
VCC5V_HDMIRX_PORT |
HDMI_RX_CEC_M0_3V3 |
D83 |
|
C84 |
GND |
GND |
D84 |
|
C85 |
HDMI_RXDDC_SCL_5V0 |
HDMI_RX_D0P |
D85 |
|
C86 |
HDMI_RXDDC_SDA_5V0 |
HDMI_RX_D0N |
D86 |
|
C87 |
GND |
GND |
D87 |
|
C88 |
HDMI_RX_D2P |
HDMI_RX_CLKP |
D88 |
|
C89 |
HDMI_RX_D2N |
HDMI_RX_CLKN |
D89 |
|
C90 |
GND |
GND |
D90 |
|
C91 |
HDMI_RX_D1P |
HDMI0_TX0N_PORT |
D91 |
|
C92 |
HDMI_RX_D1N |
HDMI0_TX0P_PORT |
D92 |
|
C93 |
GND |
GND |
D93 |
|
C94 |
HDMI0_TX3N_PORT |
HDMI0_TX2N_PORT |
D94 |
|
C95 |
HDMI0_TX3P_PORT |
HDMI0_TX2P_PORT |
D95 |
|
C96 |
GND |
GND |
D96 |
|
C97 |
NC |
HDMI0_TX_CEC_3V3 |
D97 |
|
C98 |
HDMI0_eARC-/HPD |
HDMI0_TX1N_PORT |
D98 |
|
C99 |
HDMI0_eARC+ |
HDMI0_TX1P_PORT |
D99 |
|
C100 |
GND |
GND |
D100 |
|
C101 |
NC |
HDMI_TX0_SCL_M0_5V0 |
D101 |
|
C102 |
NC |
HDMI_TX0_SDA_M0_5V0 |
D102 |
|
C103 |
GND |
GND |
D103 |
|
C104 |
VCC_4.5V-18V |
VCC_4.5V-18V |
D104 |
|
C105 |
VCC_4.5V-18V |
VCC_4.5V-18V |
D105 |
|
C106 |
VCC_4.5V-18V |
VCC_4.5V-18V |
D106 |
|
C107 |
VCC_4.5V-18V |
VCC_4.5V-18V |
D107 |
|
C108 |
VCC_4.5V-18V |
VCC_4.5V-18V |
D108 |
|
C109 |
VCC_4.5V-18V |
VCC_4.5V-18V |
D109 |
|
C110 |
GND |
GND |
D110 |
