SMLS_3C7A_A模块-龙芯3C5000国产化Extended COM-E模块
次
产品概述
SMLS_3C7A_A模块参照PICMG COM Express Module Base Specification Reversion 2.0 Type 7 Extended Modules进行设计。CPU采用龙芯高性能服务器十六核处理器LS3C5000， 默认主频2.0GHz；搭载龙芯新一代桥片7A2000， 集成高性能GPU显示功能； 标配板载32GB DDR4内存，支持ECC功能。 模块支持2路千兆网络、4路USB2.0、4路USB3.0、6路串口、4路SATA3.0等I/O扩展；PCIE标配支持2路PCIE3.0x8，3路PCIE3.0x4，4路PCIE2.0x1，4路PCIE时钟输出；显示接口支持1路HDMI0+VGA同显、1路HDMI。
模块尺寸为COM-E Extended Modules标准尺寸110*155mm， 典型功耗95W（TDP），默认产化。元器件采用全表贴化设计，具有高性能、高国产化、高稳定、高可靠等特点，可广泛应用于国防、政府、科研、医疗、电力、通讯、交通等领域。
产品特点
² 采用龙芯服务器十六核处理器3C5000，主频2.0~2.2GHz，7A2000桥片；
² 标配板载32GB DDR4内存颗粒，支持ECC；
² 默认支持4路SATA3.0通道；
² 支持1路HDMI接口与1路VGA，复制屏模式；1路HDMI，分辨率支持1920*1080；
² 支持板载2路千兆网络接口；
² 支持2路PCI-E3.0x8，3路PCI-E3.0x4，4路PCI-E3.0x1，COME输出配4组PCIE_Clock；
² 支持4路USB2.0，4路USB3.0；
² 支持1路RS232调试串口，4路TTL串口；
² 支持1路HDA音频接口；
² 支持SPI、LPC、2路I2C等接口；
² 元器件国产化率。
产品规格
|
项目 |
描述 |
|
|
处理器 |
CPU |
龙芯十六核3C5000处理器 |
|
主频 |
默认主频2.0GHz |
|
|
芯片组 |
桥片 |
龙芯7A2000，集成GPU，显存DDR4 2GB |
|
内存 |
类型 |
板载DDR4 32GB ，支持ECC |
|
可信根 |
可信SE |
预留支持 |
|
扩展接口 |
PCIE |
支持32个PCIE3.0通道，支持软件配置，默认分配如下 G0:标配2路PCI-Ex8 H： 标配2路PCI-Ex4，可选1路PCI-Ex8 F1：标配1路PCI-Ex4 F0：标配4路PCI-Ex1，可选1路PCI-Ex4 支持4路PCIE时钟输出 |
|
USB |
4路USB2.0接口,4路USB3.0 |
|
|
SATA |
4路SATA3.0接口 |
|
|
Ethernet |
2路10/100/1000Mb千兆网口 (默认1路GBE0，预留1路GBE1) |
|
|
Audio |
1路HDA |
|
|
Display |
1路HDMI_0，1路VGA,复制屏模式。分辨率1920*1080 1路HDMI_1,分辨率1920*1080 |
|
|
LPC |
1路LPC通道 |
|
|
SPI |
1路SPI通道，支持QSPI |
|
|
I²C |
2路I²C通道 |
|
|
Serial |
4路TTL串口 1路板载RS232调试串口 |
|
|
GPIO |
4路GPI，4路GPO |
|
|
电源 |
类型 |
3.0V RTC，5V Standby and 12V Primary |
|
功耗 |
模块典型功耗 （2.0GHz，TDP<95w） |
|
|
物理参数 |
尺寸（W×D） |
110x155mm |
|
环境适应性 |
常温级 |
工作温度：10℃-40℃，5-95% RH，不凝结 |
|
存储温度：-40℃-70℃，5-95% RH，不凝结 |
||
|
宽温级 |
工作温度：-20℃-50℃，5-95% RH，不凝结 |
|
|
存储温度：-40℃-70℃，5-95% RH，不凝结 |
||
|
工业级 |
工作温度：-40℃-55℃，5-95% RH，不凝结 |
|
|
存储温度：-40℃-70℃，5-95% RH，不凝结 |
||

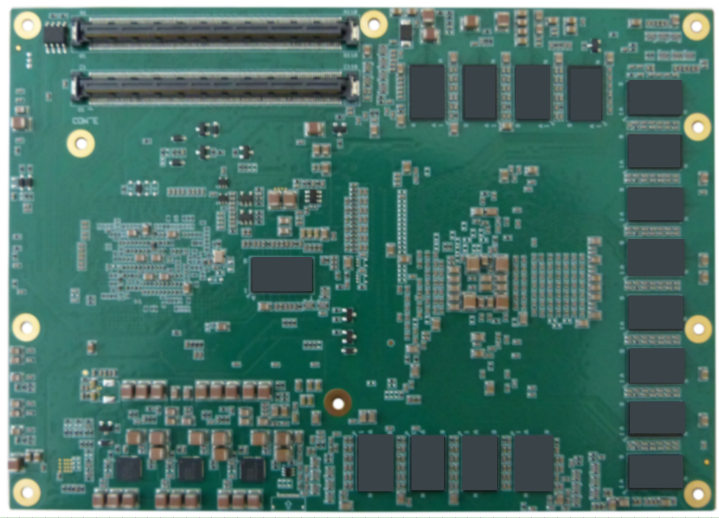

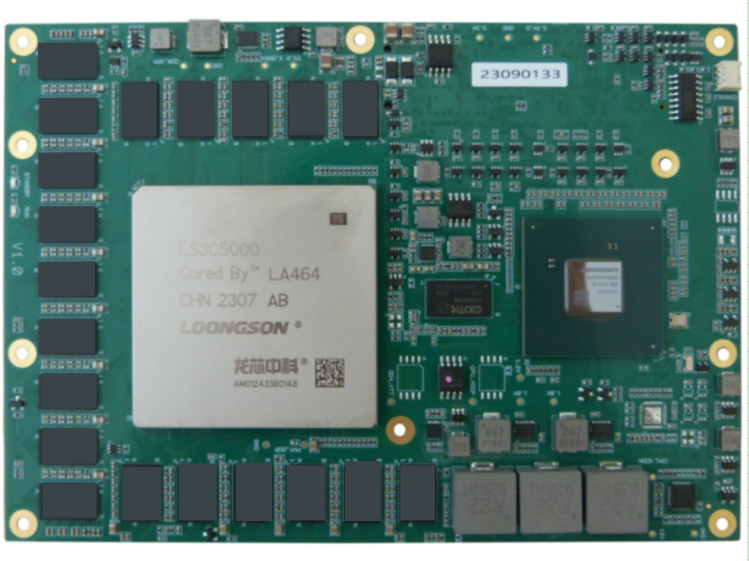

外观视图

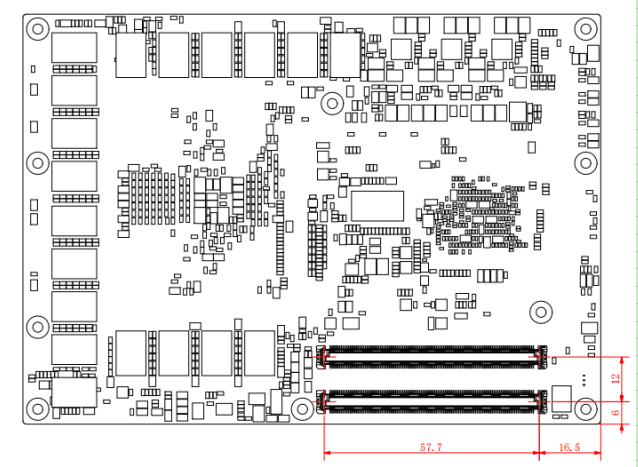

结构尺寸
标准Extended Module尺寸：110*155mm

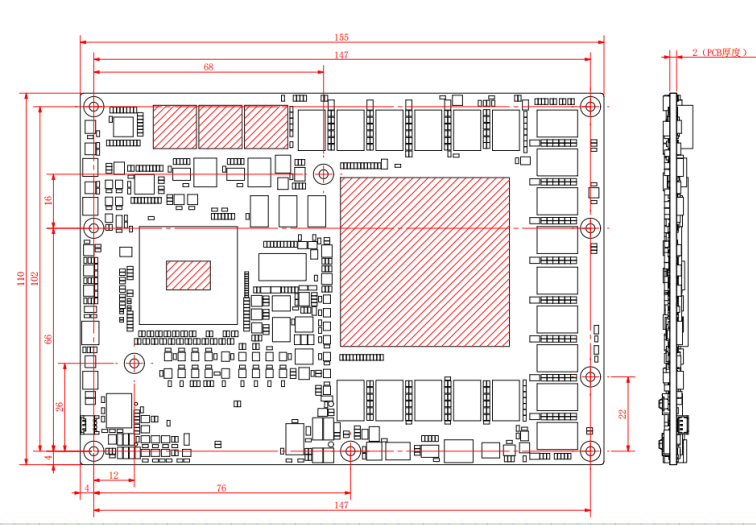

散热设计

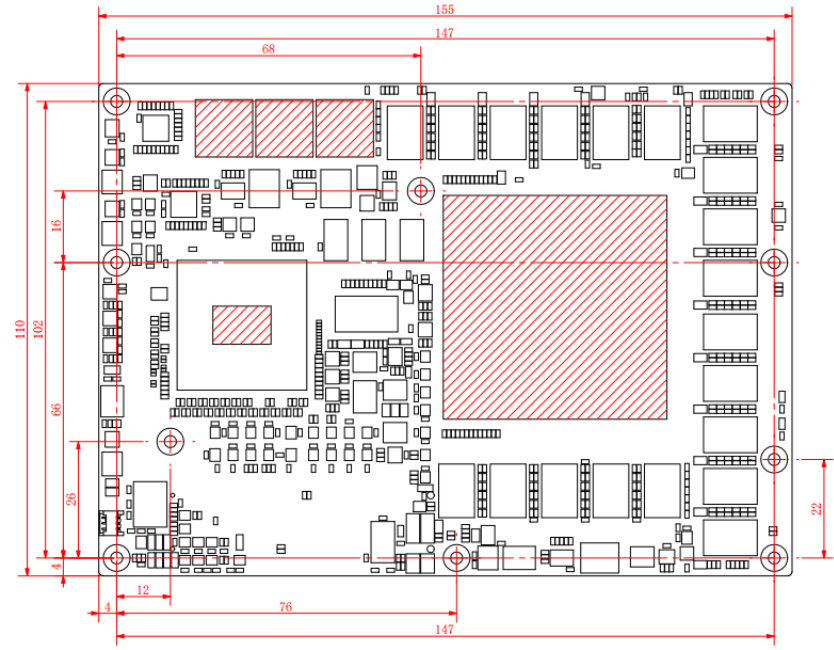

模块功耗较高，需要散热器进行主动散热，接触导热器件位置如下图2-4示：
主板丝印规则
如何识别跳线、接口脚？
a. 观察插头、插座旁边的文字标记：通常使用“1”或加粗的线条或者三角符号“△”表示；
b. 看看背面的焊盘，通常方型焊盘为脚；

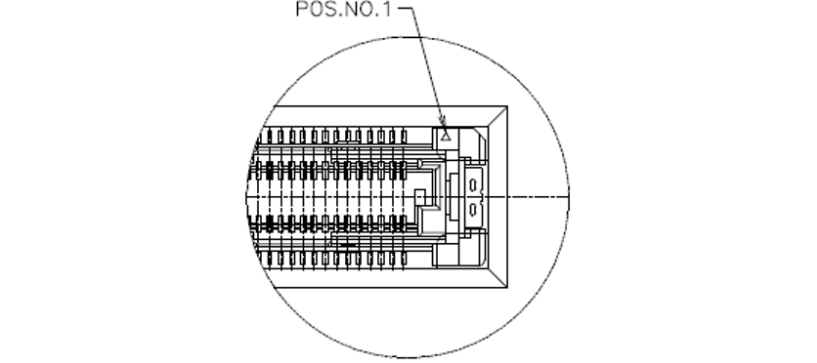

c. 220Pin板到板连接器A1/C1脚如下图位于连接器斜开口处；B1/D1脚位于A1/C1脚对迎面。
本模块接口采用2组220pin高可靠板对板COM-E连接器。
模块端连接器型号：A21-1220-0601-01C；底板端连接器型号：A21-2220-0601-01C。
表3-1 COM-E接口定义表
|
SMLS_3C7A_A Pin Assignment |
||||
|
Num |
Row A |
Row B |
Row C |
Row D |
|
1 |
GND |
GND (FIXED) |
GND (FIXED) |
GND (FIXED) |
|
2 |
GBE0_P3_N |
GBE0_ACT# |
GND |
GND |
|
3 |
GBE0_P3_P |
LPC_FRAME# |
SUSB0_RX_N |
SUSB0_TX_N |
|
4 |
GBE0_100M# |
LPC_AD0 |
SUSB0_RX_P |
SUSB0_TX_P |
|
5 |
GBE0_1000M# |
LPC_AD1 |
GND |
GND |
|
6 |
GBE0_P2_N |
LPC_AD2 |
SUSB1_RX_N |
SUSB1_TX_N |
|
7 |
GBE0_P2_P |
LPC_AD3 |
SUSB1_RX_P |
SUSB1_TX_P |
|
8 |
GBE0_LINK# |
RSVD_LVDS_BL_EN |
GND |
GND |
|
9 |
GBE0_P1_N |
RSVD_LVDS_VDD_EN |
SUSB2_RX_N |
SUSB2_TX_N |
|
10 |
GBE0_P1_P |
LPC_33M |
SUSB2_RX_P |
SUSB2_TX_P |
|
11 |
GND |
GND (FIXED) |
GND (FIXED) |
GND (FIXED) |
|
12 |
GBE0_P0_N |
PWRBTN# |
SUSB3_RX_N |
SUSB3_TX_N |
|
13 |
GBE0_P0_P |
I2C1_SCL |
SUSB3_RX_P |
SUSB3_TX_P |
|
14 |
VCC_CTREF(1.8V) |
I2C1_SDA |
GND |
GND |
|
15 |
SUS_S3# |
SMB_ALERT# |
PCIE_CK_REF1_P |
PCIE_CK_REF2_P |
|
16 |
SATA0_TX_P |
SATA1_TX_P |
PCIE_CK_REF1_N |
PCIE_CK_REF2_N |
|
17 |
SATA0_TX_N |
SATA1_TX_N |
GBE1_1000M# |
GBE1_100M# |
|
18 |
SUS_S4# |
SUSSTAT# |
GND |
GND |
|
19 |
SATA0_RX_P |
SATA1_RX_P |
PCIE_F1_RX2_P |
PCIE_F1_TX2_P |
|
20 |
SATA0_RX_N |
SATA1_RX_N |
PCIE_F1_RX2_N |
PCIE_F1_TX2_N |
|
21 |
GND |
GND (FIXED) |
GND (FIXED) |
GND (FIXED) |
|
22 |
PCIE_H_TX7_P |
PCIE_H_RX7_P |
PCIE_F1_RX3_P |
PCIE_F1_TX3_P |
|
23 |
PCIE_H_TX7_N |
PCIE_H_RX7_N |
PCIE_F1_RX3_N |
PCIE_F1_TX3_N |
|
24 |
SUS_S5# |
PSU_OK |
GBE1_LINK# |
GBE1_ACT# |
|
25 |
PCIE_H_TX6_P |
PCIE_H_RX6_P |
GND |
GND |
|
26 |
PCIE_H_TX6_N |
PCIE_H_RX6_N |
SATA2_TX_P |
SATA3_TX_P |
|
27 |
RSVD_TEST |
WDT |
SATA2_TX_N |
SATA3_TX_N |
|
28 |
SATA_ACT# |
HDA_SDI2 |
GND |
GND |
|
29 |
HDA_SYNC |
HDA_SDI1 |
SATA2_RX_P |
SATA3_RX_P |
|
30 |
HDA_RESET# |
HDA_SDI0 |
SATA2_RX_N |
SATA3_RX_N |
|
31 |
GND |
GND (FIXED) |
GND (FIXED) |
GND (FIXED) |
|
32 |
HDA_BITCLK |
SPKR |
GBE1_P0_N |
GBE1_P1_N |
|
33 |
HDA_SDO |
I2C0_SCL |
GBE1_P0_P |
GBE1_P1_P |
|
34 |
RSVD_TEST |
I2C0_SDA |
GBE1_P2_N |
GBE1_P3_N |
|
35 |
THERMTRIP# |
THRM# |
GBE1_P2_P |
GBE1_P3_P |
|
36 |
PCIE_H_TX5_P |
PCIE_H_RX5_P |
HDMI0_SCL |
HDMI1_SCL |
|
37 |
PCIE_H_TX5_N |
PCIE_H_RX5_N |
HDMI0_SDA |
HDMI1_SDA |
|
38 |
GND |
GND |
GND |
GND |
|
39 |
PCIE_H_TX4_P |
PCIE_H_RX4_P |
HDMI0_CLK_P |
HDMI1_CLK_P |
|
40 |
PCIE_H_TX4_N |
PCIE_H_RX4_N |
HDMI0_CLK_N |
HDMI1_CLK_N |
|
41 |
GND (FIXED) |
GND (FIXED) |
GND (FIXED) |
GND (FIXED) |
|
42 |
USB2_N |
USB3_N |
HDMI0_DATA0_P |
HDMI1_DATA0_P |
|
43 |
USB2_P |
USB3_P |
HDMI0_DATA0_N |
HDMI1_DATA0_N |
|
44 |
USB_OC1# |
USB_OC0# |
GND |
GND |
|
45 |
USB0_N |
USB1_N |
HDMI0_HPD |
HDMI1_HPD |
|
46 |
USB0_P |
USB1_P |
HDMI0_DATA1_P |
HDMI1_DATA1_P |
|
47 |
VCC_BAT |
USB5_N |
HDMI0_DATA1_N |
HDMI1_DATA1_N |
|
48 |
USB4_N |
USB5_P |
GND |
GND |
|
49 |
USB4_P |
SYS_RESETN# |
HDMI0_DATA2_P |
HDMI1_DATA2_P |
|
50 |
LPC_SERIRQ# |
CB_RESET# |
HDMI0_DATA2_N |
HDMI1_DATA2_N |
|
51 |
GND (FIXED) |
GND (FIXED) |
GND (FIXED) |
GND (FIXED) |
|
52 |
PCIE_F1_TX1_P |
PCIE_F1_RX1_P |
PCIE_G0_RX0_P |
PCIE_G0_TX0_P |
|
53 |
PCIE_F1_TX1_N |
PCIE_F1_RX1_N |
PCIE_G0_RX0_N |
PCIE_G0_TX0_N |
|
54 |
GPI0 |
GPO1 |
RSVD_SE_GPIO5 |
RSVD_SE_RS232_RX |
|
55 |
PCIE_F1_TX0_P |
PCIE_F1_RX0_P |
PCIE_G0_RX1_P |
PCIE_G0_TX1_P |
|
56 |
PCIE_F1_TX0_N |
PCIE_F1_RX0_N |
PCIE_G0_RX1_N |
PCIE_G0_TX1_N |
|
57 |
GND |
GPO2 |
RSVD_SE_GPIO6 |
RSVD_SE_RS232_TX |
|
58 |
PCIE_F0_TX3_P |
PCIE_F0_RX3_P |
PCIE_G0_RX2_P |
PCIE_G0_TX2_P |
|
59 |
PCIE_F0_TX3_N |
PCIE_F0_RX3_N |
PCIE_G0_RX2_N |
PCIE_G0_TX2_N |
|
60 |
GND (FIXED) |
GND (FIXED) |
GND (FIXED) |
GND (FIXED) |
|
61 |
PCIE_F0_TX2_P |
PCIE_F0_RX2_P |
PCIE_G0_RX3_P |
PCIE_G0_TX3_P |
|
62 |
PCIE_F0_TX2_N |
PCIE_F0_RX2_N |
PCIE_G0_RX3_N |
PCIE_G0_TX3_N |
|
63 |
GPI1 |
COME_GPO3 |
USB7_N |
PCIE_CK_REF3_P |
|
64 |
PCIE_F0_TX1_P |
PCIE_F0_RX1_P |
USB7_P |
PCIE_CK_REF3_N |
|
65 |
PCIE_F0_TX1_N |
PCIE_F0_RX1_N |
PCIE_G0_RX4_P |
PCIE_G0_TX4_P |
|
66 |
GND |
WAKE0# |
PCIE_G0_RX4_N |
PCIE_G0_TX4_N |
|
67 |
GPI2 |
WAKE1# |
RSVD_TEST |
GND |
|
68 |
PCIE_F0_TX0_P |
PCIE_F0_RX0_P |
PCIE_G0_RX5_P |
PCIE_G0_TX5_P |
|
69 |
PCIE_F0_TX0_N |
PCIE_F0_RX0_N |
PCIE_G0_RX5_N |
PCIE_G0_TX5_N |
|
70 |
GND (FIXED) |
GND (FIXED) |
GND (FIXED) |
GND (FIXED) |
|
71 |
PCIE_H_TX0_P |
PCIE_H_RX0_P |
PCIE_G0_RX6_P |
PCIE_G0_TX6_P |
|
72 |
PCIE_H_TX0_N |
PCIE_H_RX0_N |
PCIE_G0_RX6_N |
PCIE_G0_TX6_N |
|
73 |
GND |
GND |
GND |
GND |
|
74 |
PCIE_H_TX1_P |
PCIE_H_RX1_P |
PCIE_G0_RX7_P |
PCIE_G0_TX7_P |
|
75 |
PCIE_H_TX1_N |
PCIE_H_RX1_N |
PCIE_G0_RX7_N |
PCIE_G0_TX7_N |
|
76 |
GND |
GND |
GND |
GND |
|
77 |
PCIE_H_TX2_P |
PCIE_H_RX2_P |
CONSOLE_RX |
CONSOLE_TX |
|
78 |
PCIE_H_TX2_N |
PCIE_H_RX2_N |
PCIE_G0_RX8_P |
PCIE_G0_TX8_P |
|
79 |
GND |
GND |
PCIE_G0_RX8_N |
PCIE_G0_TX8_N |
|
80 |
GND (FIXED) |
GND (FIXED) |
GND (FIXED) |
GND (FIXED) |
|
81 |
PCIE_H_TX3_P |
PCIE_H_RX3_P |
PCIE_G0_RX9_P |
PCIE_G0_TX9_P |
|
82 |
PCIE_H_TX3_N |
PCIE_H_RX3_N |
PCIE_G0_RX9_N |
PCIE_G0_TX9_N |
|
83 |
GND |
GND |
NC |
NC |
|
84 |
RSVD_LVDS_BL_CTRL |
VCC_5V_SBY |
GND |
GND |
|
85 |
GPI3 |
VCC_5V_SBY |
PCIE_G0_RX10_P |
PCIE_G0_TX10_P |
|
86 |
USB6_N |
VCC_5V_SBY |
PCIE_G0_RX10_N |
PCIE_G0_TX10_N |
|
87 |
USB6_P |
VCC_5V_SBY |
GND |
GND |
|
88 |
PCIE_CK_REF0_P |
RSVD_TEST |
PCIE_G0_RX11_P |
PCIE_G0_TX11_P |
|
89 |
PCIE_CK_REF0_N |
VGA_RED |
PCIE_G0_RX11_N |
PCIE_G0_TX11_N |
|
90 |
GND (FIXED) |
GND (FIXED) |
GND (FIXED) |
GND (FIXED) |
|
91 |
VCC_SPI(3.3V) |
VGA_GREEN |
PCIE_G0_RX12_P |
PCIE_G0_TX12_P |
|
92 |
SPI_SDI |
VGA_BLUE |
PCIE_G0_RX12_N |
PCIE_G0_TX12_N |
|
93 |
GPO0 |
VGA_HSYNC |
GND |
GND |
|
94 |
SPI_SCK |
VGA_VSYNC |
PCIE_G0_RX13_P |
PCIE_G0_TX13_P |
|
95 |
SPI_SDO |
VGA_I2C_SCL |
PCIE_G0_RX13_N |
PCIE_G0_TX13_N |
|
96 |
UART2_TXD |
VGA_I2C_SDA |
GND |
GND |
|
97 |
UART2_RXD |
LS7A_SPI_CS1# |
SPI_CS2# |
SPI_CS3# |
|
98 |
UART0_TXD |
UART3_TXD |
PCIE_G0_RX14_P |
PCIE_G0_TX14_P |
|
99 |
UART0_RXD |
UART3_RXD |
PCIE_G0_RX14_N |
PCIE_G0_TX14_N |
|
100 |
GND (FIXED) |
GND (FIXED) |
GND (FIXED) |
GND (FIXED) |
|
101 |
UART1_TXD |
FAN_PWMOUT |
PCIE_G0_RX15_P |
PCIE_G0_TX15_P |
|
102 |
UART1_RXD |
FAN_TACHIN |
PCIE_G0_RX15_N |
PCIE_G0_TX15_N |
|
103 |
RSVD_TEST |
RSVD_TEST |
GND |
GND |
|
104 |
VCC_12V |
VCC_12V |
VCC_12V |
VCC_12V |
|
105 |
VCC_12V |
VCC_12V |
VCC_12V |
VCC_12V |
|
106 |
VCC_12V |
VCC_12V |
VCC_12V |
VCC_12V |
|
107 |
VCC_12V |
VCC_12V |
VCC_12V |
VCC_12V |
|
108 |
VCC_12V |
VCC_12V |
VCC_12V |
VCC_12V |
|
109 |
VCC_12V |
VCC_12V |
VCC_12V |
VCC_12V |
|
110 |
GND (FIXED) |
GND (FIXED) |
GND (FIXED) |
GND (FIXED) |
其他接口连接器
模块集成调试串口[CN1]连接器定义：
表3 1 串口连接器定义表
|
序号 |
定义 |
备注 |
|
1 |
RXD1 |
LS3C5000_RS232调试串口 |
|
2 |
TXD1 |
|
|
3 |
GND |
