价格：电议次
更新时间： 2024-01-05 15:38:24
型号：SMLS_3C7A_A
货期：现货
购买数量： - + (库存0件)
产品概述
SMLS_3C7A_A模块参照PICMG COM Express Module Base Specification Reversion 2.0 Type 7 Extended Modules进行设计。CPU采用龙芯高性能服务器十六核处理器LS3C5000， 默认主频2.0GHz；搭载龙芯新一代桥片7A2000， 集成高性能GPU显示功能； 标配板载32GB DDR4内存，支持ECC功能。 模块支持2路千兆网络、4路USB2.0、4路USB3.0、6路串口、4路SATA3.0等I/O扩展；PCIE标配支持2路PCIE3.0x8，3路PCIE3.0x4，4路PCIE2.0x1，4路PCIE时钟输出；显示接口支持1路HDMI0+VGA同显、1路HDMI。
模块尺寸为COM-E Extended Modules标准尺寸110*155mm， 典型功耗95W（TDP），默认产化。元器件采用全表贴化设计，具有高性能、高国产化、高稳定、高可靠等特点，可广泛应用于国防、政府、科研、医疗、电力、通讯、交通等领域。
产品特点
² 采用龙芯服务器十六核处理器3C5000，主频2.0~2.2GHz，7A2000桥片；
² 标配板载32GB DDR4内存颗粒，支持ECC；
² 默认支持4路SATA3.0通道；
² 支持1路HDMI接口与1路VGA，复制屏模式；1路HDMI，分辨率支持1920*1080；
² 支持板载2路千兆网络接口；
² 支持2路PCI-E3.0x8，3路PCI-E3.0x4，4路PCI-E3.0x1，COME输出配4组PCIE_Clock；
² 支持4路USB2.0，4路USB3.0；
² 支持1路RS232调试串口，4路TTL串口；
² 支持1路HDA音频接口；
² 支持SPI、LPC、2路I2C等接口；
² 元器件国产化率。
产品规格
产品规格表
项目
描述
处理器
CPU
龙芯十六核3C5000处理器
主频
默认主频2.0GHz
芯片组
桥片
龙芯7A2000，集成GPU，显存DDR4 2GB
内存
类型
板载DDR4 32GB ，支持ECC
可信根
可信SE
预留支持
扩展接口
PCIE
支持32个PCIE3.0通道，支持软件配置，默认分配如下
G0:标配2路PCI-Ex8
H： 标配2路PCI-Ex4，可选1路PCI-Ex8
F1：标配1路PCI-Ex4
F0：标配4路PCI-Ex1，可选1路PCI-Ex4
支持4路PCIE时钟输出
USB
4路USB2.0接口,4路USB3.0
SATA
4路SATA3.0接口
Ethernet
2路10/100/1000Mb千兆网口
(默认1路GBE0，预留1路GBE1)
Audio
1路HDA
Display
1路HDMI_0，1路VGA,复制屏模式。分辨率1920*1080
1路HDMI_1,分辨率1920*1080
LPC
1路LPC通道
SPI
1路SPI通道，支持QSPI
I²C
2路I²C通道
Serial
4路TTL串口
1路板载RS232调试串口
GPIO
4路GPI，4路GPO
电源
3.0V RTC，5V Standby and 12V Primary
功耗
模块典型功耗 （2.0GHz，TDP<95w）
物理参数
尺寸（W×D）
110x155mm
环境适应性
常温级
工作温度：10℃-40℃，5-95% RH，不凝结
存储温度：-40℃-70℃，5-95% RH，不凝结
宽温级
工作温度：-20℃-50℃，5-95% RH，不凝结
工业级
工作温度：-40℃-55℃，5-95% RH，不凝结

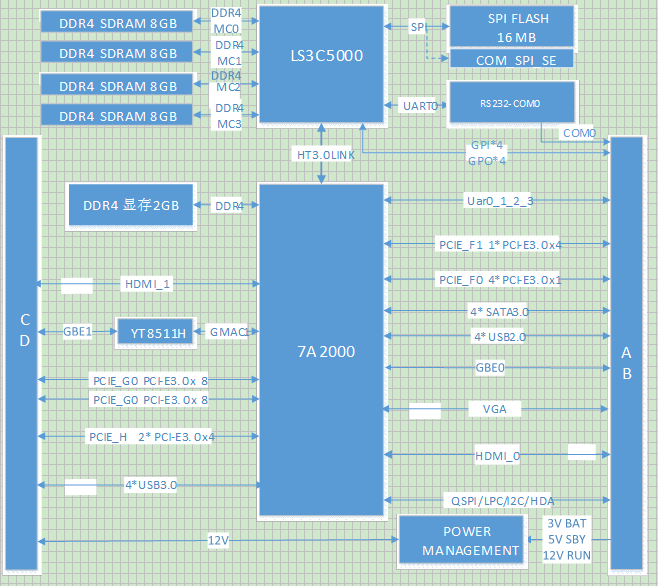

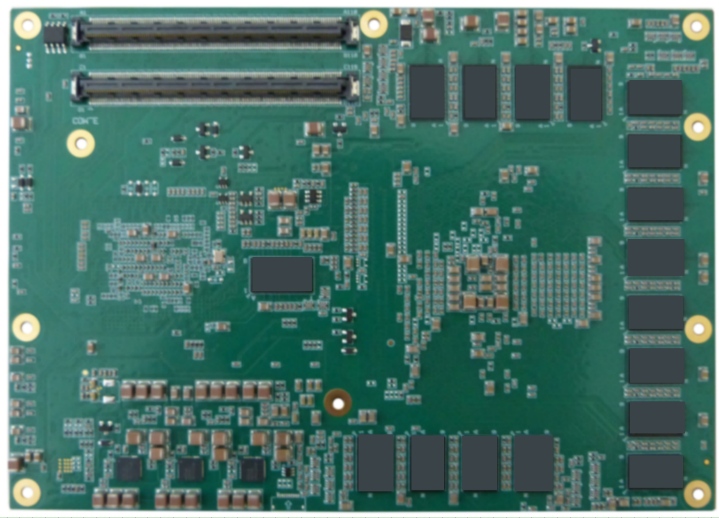

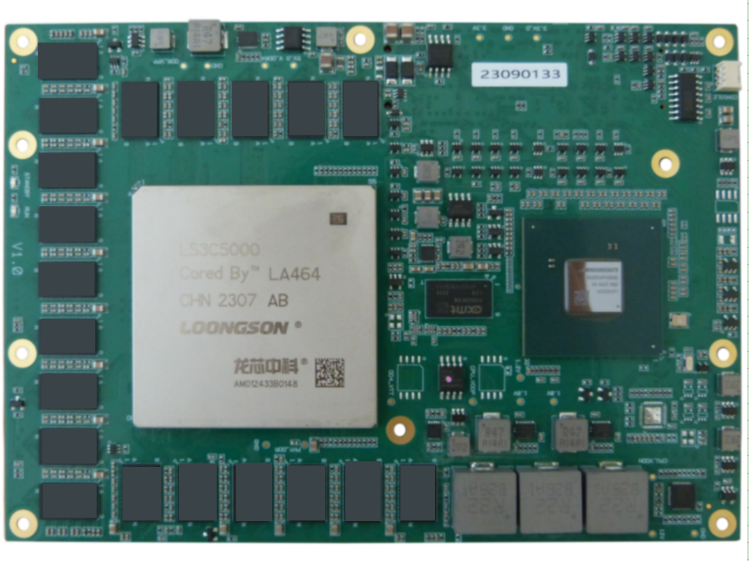

外观视图

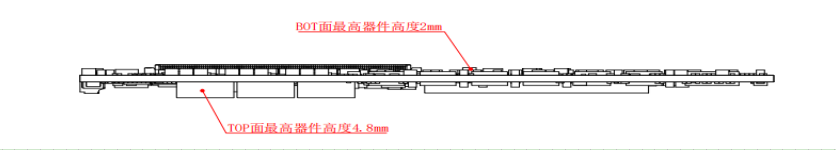

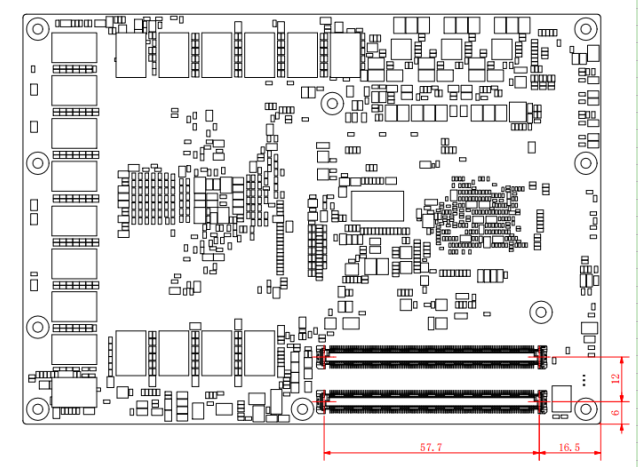

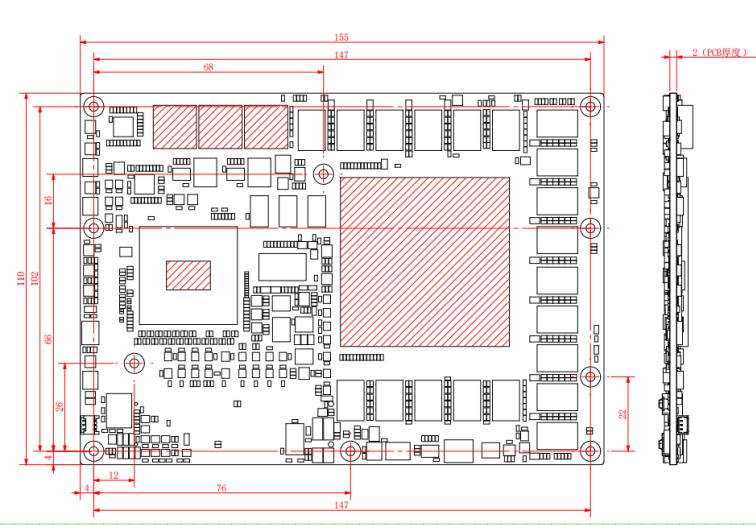

结构尺寸
标准Extended Module尺寸：110*155mm

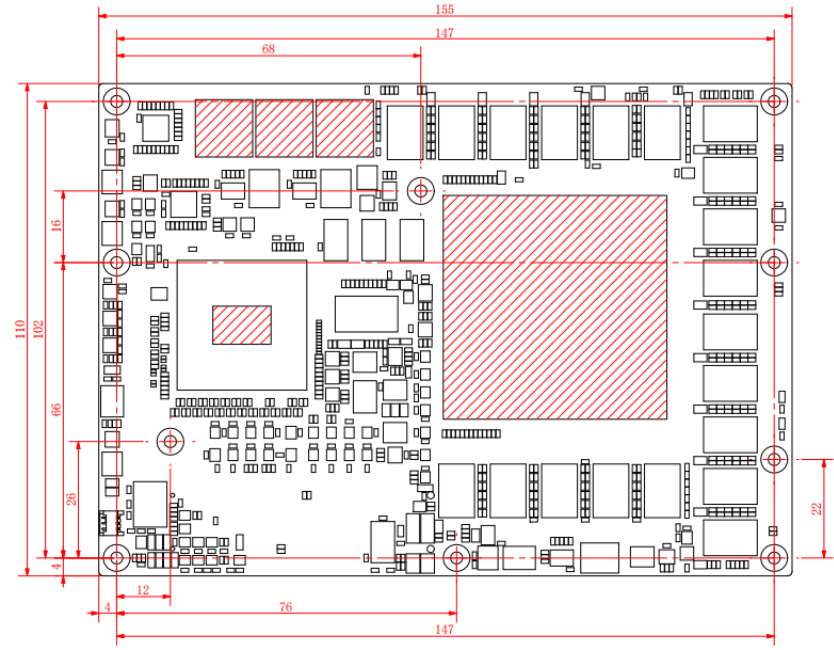

散热设计
模块功耗较高，需要散热器进行主动散热，接触导热器件位置如下图2-4示：
主板丝印规则
如何识别跳线、接口脚？
a. 观察插头、插座旁边的文字标记：通常使用“1”或加粗的线条或者三角符号“△”表示；
b. 看看背面的焊盘，通常方型焊盘为脚；

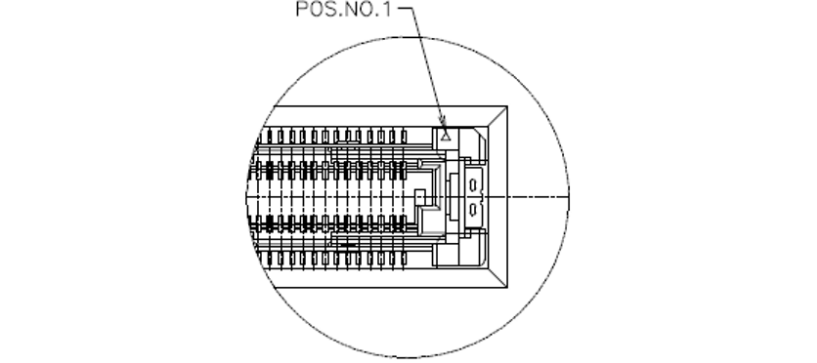

c. 220Pin板到板连接器A1/C1脚如下图位于连接器斜开口处；B1/D1脚位于A1/C1脚对迎面。
本模块接口采用2组220pin高可靠板对板COM-E连接器。
模块端连接器型号：A21-1220-0601-01C；底板端连接器型号：A21-2220-0601-01C。
表3-1 COM-E接口定义表
SMLS_3C7A_A Pin Assignment
Num
Row A
Row B
Row C
Row D
1
GND
GND (FIXED)
2
GBE0_P3_N
GBE0_ACT#
3
GBE0_P3_P
LPC_FRAME#
SUSB0_RX_N
SUSB0_TX_N
4
GBE0_100M#
LPC_AD0
SUSB0_RX_P
SUSB0_TX_P
5
GBE0_1000M#
LPC_AD1
6
GBE0_P2_N
LPC_AD2
SUSB1_RX_N
SUSB1_TX_N
7
GBE0_P2_P
LPC_AD3
SUSB1_RX_P
SUSB1_TX_P
8
GBE0_LINK#
RSVD_LVDS_BL_EN
9
GBE0_P1_N
RSVD_LVDS_VDD_EN
SUSB2_RX_N
SUSB2_TX_N
10
GBE0_P1_P
LPC_33M
SUSB2_RX_P
SUSB2_TX_P
11
12
GBE0_P0_N
PWRBTN#
SUSB3_RX_N
SUSB3_TX_N
13
GBE0_P0_P
I2C1_SCL
SUSB3_RX_P
SUSB3_TX_P
14
VCC_CTREF(1.8V)
I2C1_SDA
15
SUS_S3#
SMB_ALERT#
PCIE_CK_REF1_P
PCIE_CK_REF2_P
16
SATA0_TX_P
SATA1_TX_P
PCIE_CK_REF1_N
PCIE_CK_REF2_N
17
SATA0_TX_N
SATA1_TX_N
GBE1_1000M#
GBE1_100M#
18
SUS_S4#
SUSSTAT#
19
SATA0_RX_P
SATA1_RX_P
PCIE_F1_RX2_P
PCIE_F1_TX2_P
20
SATA0_RX_N
SATA1_RX_N
PCIE_F1_RX2_N
PCIE_F1_TX2_N
21
22
PCIE_H_TX7_P
PCIE_H_RX7_P
PCIE_F1_RX3_P
PCIE_F1_TX3_P
23
PCIE_H_TX7_N
PCIE_H_RX7_N
PCIE_F1_RX3_N
PCIE_F1_TX3_N
24
SUS_S5#
PSU_OK
GBE1_LINK#
GBE1_ACT#
25
PCIE_H_TX6_P
PCIE_H_RX6_P
26
PCIE_H_TX6_N
PCIE_H_RX6_N
SATA2_TX_P
SATA3_TX_P
27
RSVD_TEST
WDT
SATA2_TX_N
SATA3_TX_N
28
SATA_ACT#
HDA_SDI2
29
HDA_SYNC
HDA_SDI1
SATA2_RX_P
SATA3_RX_P
30
HDA_RESET#
HDA_SDI0
SATA2_RX_N
SATA3_RX_N
31
32
HDA_BITCLK
SPKR
GBE1_P0_N
GBE1_P1_N
33
HDA_SDO
I2C0_SCL
GBE1_P0_P
GBE1_P1_P
34
I2C0_SDA
GBE1_P2_N
GBE1_P3_N
35
THERMTRIP#
THRM#
GBE1_P2_P
GBE1_P3_P
36
PCIE_H_TX5_P
PCIE_H_RX5_P
HDMI0_SCL
HDMI1_SCL
37
PCIE_H_TX5_N
PCIE_H_RX5_N
HDMI0_SDA
HDMI1_SDA
38
39
PCIE_H_TX4_P
PCIE_H_RX4_P
HDMI0_CLK_P
HDMI1_CLK_P
40
PCIE_H_TX4_N
PCIE_H_RX4_N
HDMI0_CLK_N
HDMI1_CLK_N
41
42
USB2_N
USB3_N
HDMI0_DATA0_P
HDMI1_DATA0_P
43
USB2_P
USB3_P
HDMI0_DATA0_N
HDMI1_DATA0_N
44
USB_OC1#
USB_OC0#
45
USB0_N
USB1_N
HDMI0_HPD
HDMI1_HPD
46
USB0_P
USB1_P
HDMI0_DATA1_P
HDMI1_DATA1_P
47
VCC_BAT
USB5_N
HDMI0_DATA1_N
HDMI1_DATA1_N
48
USB4_N
USB5_P
49
USB4_P
SYS_RESETN#
HDMI0_DATA2_P
HDMI1_DATA2_P
50
LPC_SERIRQ#
CB_RESET#
HDMI0_DATA2_N
HDMI1_DATA2_N
51
52
PCIE_F1_TX1_P
PCIE_F1_RX1_P
PCIE_G0_RX0_P
PCIE_G0_TX0_P
53
PCIE_F1_TX1_N
PCIE_F1_RX1_N
PCIE_G0_RX0_N
PCIE_G0_TX0_N
54
GPI0
GPO1
RSVD_SE_GPIO5
RSVD_SE_RS232_RX
55
PCIE_F1_TX0_P
PCIE_F1_RX0_P
PCIE_G0_RX1_P
PCIE_G0_TX1_P
56
PCIE_F1_TX0_N
PCIE_F1_RX0_N
PCIE_G0_RX1_N
PCIE_G0_TX1_N
57
GPO2
RSVD_SE_GPIO6
RSVD_SE_RS232_TX
58
PCIE_F0_TX3_P
PCIE_F0_RX3_P
PCIE_G0_RX2_P
PCIE_G0_TX2_P
59
PCIE_F0_TX3_N
PCIE_F0_RX3_N
PCIE_G0_RX2_N
PCIE_G0_TX2_N
60
61
PCIE_F0_TX2_P
PCIE_F0_RX2_P
PCIE_G0_RX3_P
PCIE_G0_TX3_P
62
PCIE_F0_TX2_N
PCIE_F0_RX2_N
PCIE_G0_RX3_N
PCIE_G0_TX3_N
63
GPI1
COME_GPO3
USB7_N
PCIE_CK_REF3_P
64
PCIE_F0_TX1_P
PCIE_F0_RX1_P
USB7_P
PCIE_CK_REF3_N
65
PCIE_F0_TX1_N
PCIE_F0_RX1_N
PCIE_G0_RX4_P
PCIE_G0_TX4_P
66
WAKE0#
PCIE_G0_RX4_N
PCIE_G0_TX4_N
67
GPI2
WAKE1#
68
PCIE_F0_TX0_P
PCIE_F0_RX0_P
PCIE_G0_RX5_P
PCIE_G0_TX5_P
69
PCIE_F0_TX0_N
PCIE_F0_RX0_N
PCIE_G0_RX5_N
PCIE_G0_TX5_N
70
71
PCIE_H_TX0_P
PCIE_H_RX0_P
PCIE_G0_RX6_P
PCIE_G0_TX6_P
72
PCIE_H_TX0_N
PCIE_H_RX0_N
PCIE_G0_RX6_N
PCIE_G0_TX6_N
73
74
PCIE_H_TX1_P
PCIE_H_RX1_P
PCIE_G0_RX7_P
PCIE_G0_TX7_P
75
PCIE_H_TX1_N
PCIE_H_RX1_N
PCIE_G0_RX7_N
PCIE_G0_TX7_N
76
77
PCIE_H_TX2_P
PCIE_H_RX2_P
CONSOLE_RX
CONSOLE_TX
78
PCIE_H_TX2_N
PCIE_H_RX2_N
PCIE_G0_RX8_P
PCIE_G0_TX8_P
79
PCIE_G0_RX8_N
PCIE_G0_TX8_N
80
81
PCIE_H_TX3_P
PCIE_H_RX3_P
PCIE_G0_RX9_P
PCIE_G0_TX9_P
82
PCIE_H_TX3_N
PCIE_H_RX3_N
PCIE_G0_RX9_N
PCIE_G0_TX9_N
83
NC
84
RSVD_LVDS_BL_CTRL
VCC_5V_SBY
85
GPI3
PCIE_G0_RX10_P
PCIE_G0_TX10_P
86
USB6_N
PCIE_G0_RX10_N
PCIE_G0_TX10_N
87
USB6_P
88
PCIE_CK_REF0_P
PCIE_G0_RX11_P
PCIE_G0_TX11_P
89
PCIE_CK_REF0_N
VGA_RED
PCIE_G0_RX11_N
PCIE_G0_TX11_N
90
91
VCC_SPI(3.3V)
VGA_GREEN
PCIE_G0_RX12_P
PCIE_G0_TX12_P
92
SPI_SDI
VGA_BLUE
PCIE_G0_RX12_N
PCIE_G0_TX12_N
93
GPO0
VGA_HSYNC
94
SPI_SCK
VGA_VSYNC
PCIE_G0_RX13_P
PCIE_G0_TX13_P
95
SPI_SDO
VGA_I2C_SCL
PCIE_G0_RX13_N
PCIE_G0_TX13_N
96
UART2_TXD
VGA_I2C_SDA
97
UART2_RXD
LS7A_SPI_CS1#
SPI_CS2#
SPI_CS3#
98
UART0_TXD
UART3_TXD
PCIE_G0_RX14_P
PCIE_G0_TX14_P
99
UART0_RXD
UART3_RXD
PCIE_G0_RX14_N
PCIE_G0_TX14_N
100
101
UART1_TXD
FAN_PWMOUT
PCIE_G0_RX15_P
PCIE_G0_TX15_P
102
UART1_RXD
FAN_TACHIN
PCIE_G0_RX15_N
PCIE_G0_TX15_N
103
104
VCC_12V
105
106
107
108
109
110
其他接口连接器
模块集成调试串口[CN1]连接器定义：
表3 1 串口连接器定义表
序号
定义
备注
RXD1
LS3C5000_RS232调试串口
TXD1
