龙芯3A5000+7A2000 COME模块
型号：SMLS_3A7A_E
产品概述
SMLS_3A7A_E模块参照PICMG COM Express Module Base Specification Reversion 2.0 Type 6进行设计。CPU采用龙芯LS3A5000四核处理器，默认主频2.0GHz（可选低功耗1.5GHz）；搭载龙芯新一代桥片7A2000，集成3D GPU显示功能；标配板载8GBDDR4内存，存储板贴64GB uSSD。模块支持2路千兆网络、32路PCI-E3.0、6路USB2.0、4路USB3.0、6路串口、3路SATA3.0等I/O扩展；支持三路显示输出：1路HDMI、1路双通道24-bit LVDS信号、1路VGA接口。
模块尺寸为95*95mm，功耗不大于35W，标配元器件国产化率95%以上，可选产化。模块定义上支持完全兼容众达上一代SMLS_3A7A_B/C/D系列COM-E模块，采用全表贴化设计，具有高性能、高国产化、高稳定、高可靠等特点，可广泛应用于国防、政府、科研、医疗、电力、通讯、交通等领域。
产品特点
Ø 处理器：龙芯四核3A5000工业级处理器，7A2000桥片；
Ø 内存：标配板载8GB DDR4内存颗粒；
Ø 存储：默认板载64GB SSD，同时支持3路SATA3.0；
Ø 显示：1路HDMI接口与1路VGA，复制屏模式；
1路双通道LVDS接口，分辨率1920*1080；
Ø 网络：板载2路国产千兆网络接口；
Ø PCI-E：默认1路PCI-E3.0x16, 3路PCI-E3.0x4（其中1路x4可选RapidIO2.2），4路 PCI-E3.0x1；
Ø USB接口：8路USB2.0，4路USB3.0；
Ø 串口：1路RS232调试串口，4路TTL串口；
Ø 音频接口：1路HDA；
Ø 其他：支持SPI、LPC、2路I2C；
Ø 高国产化：元器件国产化率95%以上，可选。
产品规格表
SMLS_3A7A_E规格表
项目
描述
系统平台
处理器
龙芯四核3A5000工业级处理器，默认主频2.0GHz；
可选低功耗主频1.5GHz
桥片
龙芯7A2000，集成GPU，显存DDR4 2GB
内存
板载8GB DDR4内存
存储
板载64GB uSSD（可选）
固件
16MB SPI FLASH
接口
PCI-E
7A2000支持32个PCIE3.0通道，支持软件配置，默认分配如下
G0: 1路PCI-E x16，可选2路PCI-E x8；
H:2路PCI-E x4，可选1路PCI-E x8；
F1:1路PCI-E x4,可选2路PCI-E x1或RapidIO2.2
F0:4路PCI-E x1,可选1路PCI-E x4
USB
8路USB2.0，4路USB3.0
SATA
3路SATA3.0
Ethernet
2路千兆网口，RGMII接口采用YT8511H引出
Audio
1路HDA
Display
3路显示输出
1路HDMI，1路VGA，复制屏模式
1路双通道24bit LVDS，分辨率1920*1080
LPC
1路LPC
SPI
1路SPI，支持QSPI
I2C
2路I2C
串口
1路RS232,3A5000引出调试串口
4路TTL串口，7A2000引出
GPIO
8*GPIO (4路GPI，4路GPO)
电源
供电
3.0V RTC, 5V Standby and 12V Primary
功耗（预估值）
模块典型功耗（2.0GHz）<35W
模块典型功耗（1.5GHz）<25W
休眠待机
支持STR
结构
尺寸
95x95mm
Pin-out Type
参考COM Express Base Reversion2.0 Pin-out Type 6
环境温度
常温级
工作温度：0℃～40℃, 5～95% RH，不凝结
存储温度：-20℃～70℃, 5～95% RH，不凝结
宽温级
工作温度：-20℃～60℃, 5～95% RH，不凝结
存储温度：-40℃～75℃, 5～95% RH，不凝结
工业级
工作温度：-40℃～65℃, 5～95% RH，不凝结
存储温度：-55℃～80℃, 5～95% RH，不凝结

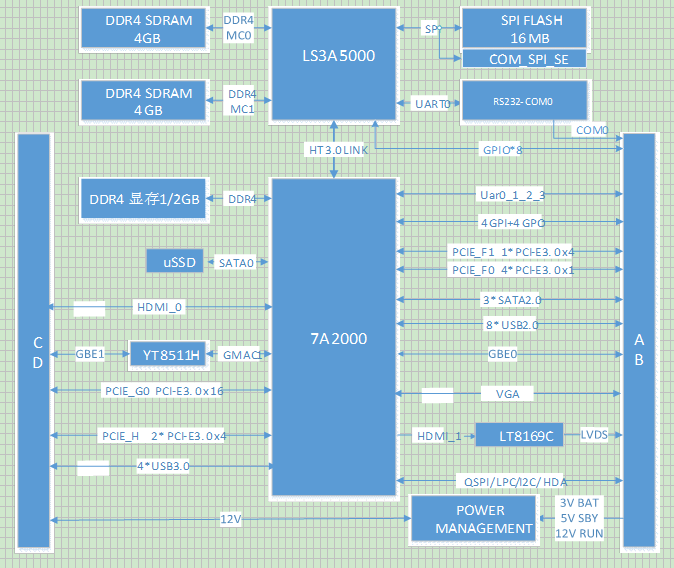

产品框图

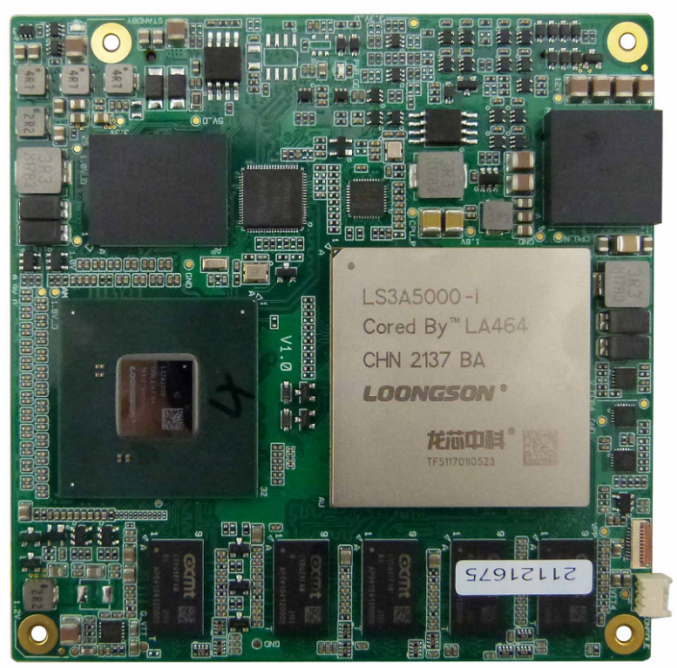

模块正面视图

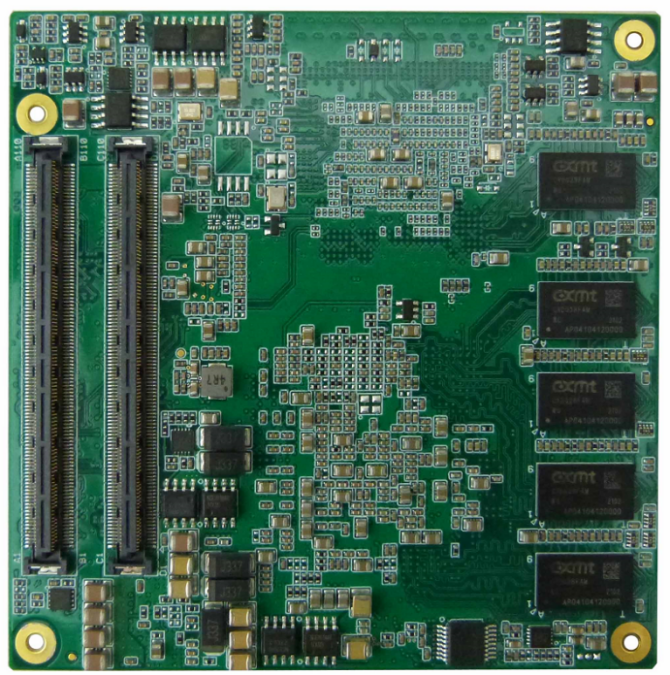

模块背面视图

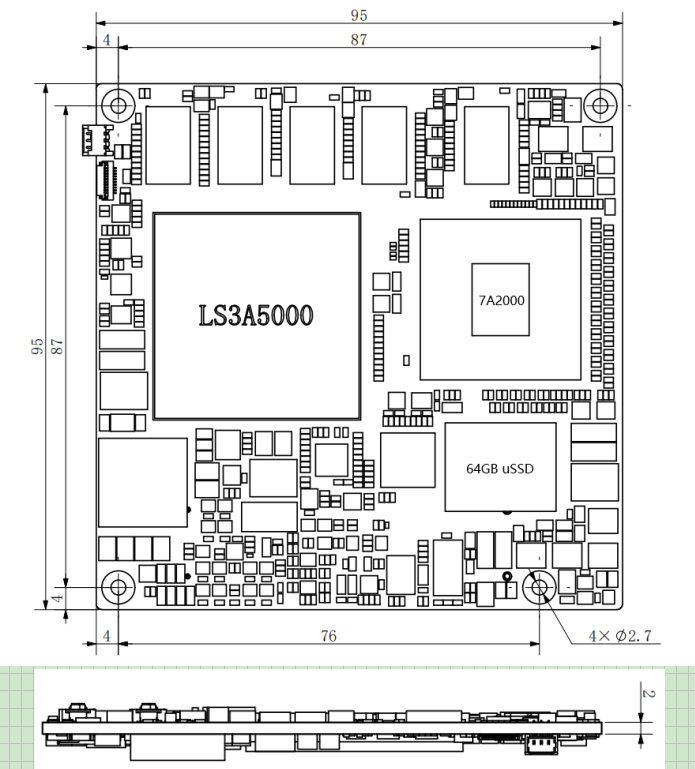

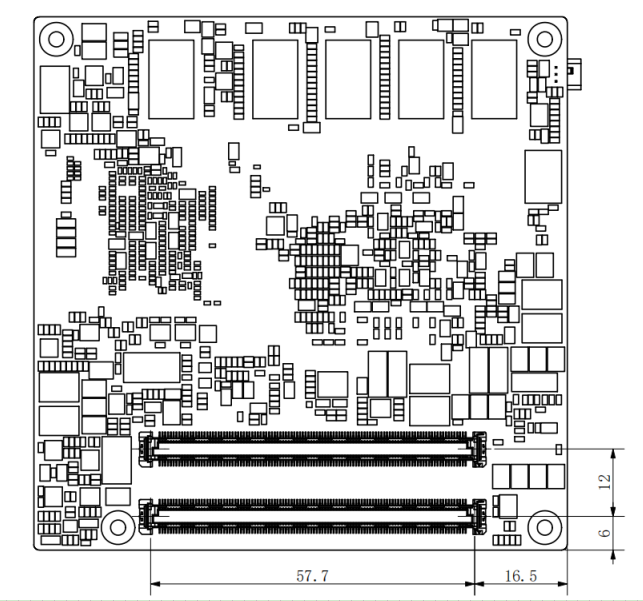

外形尺寸图
模块连接器信号
COM-E接口定义说明
本模块接口采用2组220pin高可靠板对板COM-E连接器。
模块端型号：NGT A21-1220-0601-01C/158 CQSL-110-01-L-D-A/TE 3-6318490-6；
底板端型号：NGTA21-2220-0601-01C/158 CQTL-110-01-L-D-A（5mm）/TE1827253_C1（5mm）/TE 3-6318491-6（8mm） ；
COMe接口PIN脚定义[MD1-MD2]如下表：
表3 1模块COM-e接口定义
序
号
MD1 [TYCO 571-3-6318490-6]
MD2 [TYCO 571-3-6318490-6]
Row A
Row B
Row C
Row D
1
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
2
GBE0_MDI3-(Suspend)
GBE0_ACT#(Suspend)
GND
GND
3
GBE0_MDI3+(Suspend)
LPC_FRAME#
GBE1_MDI3-(Suspend)
GBE1_LINK100#(Suspend)
4
GBE0_LINK100#(Suspend)
LPC_AD0
GBE1_MDI3+(Suspend)
GBE1_ACT#(Suspend)
5
GBE0_LINK1000#(Suspend)
LPC_AD1
GND
GND
6
GBE0_MDI2-(Suspend)
LPC_AD2
GBE1_MDI2-(Suspend)
GBE1_LINK1000#(Suspend)
7
GBE0_MDI2+(Suspend)
LPC_AD3
GBE1_MDI2+(Suspend)
GBE1_LINK#(Suspend)
8
GBE0_LINK#(Suspend)
7A_ACPI_GPIO12(Suspend)
GND
GND
9
GBE0_MDI1-(Suspend)
7A_ACPI_GPIO13(Suspend)
GBE1_MDI1-(Suspend)
PCIE_H_RX6_P
10
GBE0_MDI1+(Suspend)
LPC_CLK
GBE1_MDI1+(Suspend)
PCIE_H_RX6_N
11
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
12
GBE0_MDI0-(Suspend)
PWRBTN#(Suspend)
GBE1_MDI0-(Suspend)
PCIE_H_RX7_P
13
GBE0_MDI0+(Suspend)
LS7A_I2C1_SCL
GBE1_MDI0+(Suspend)
PCIE_H_RX7_N
14
VCC_1V8(Fix)
LS7A_I2C1_SDA
GND
GND
15
SUS_S3#(Suspend)
SMB_ALERT#
PCIE_H_RX2+
PCIE_H _TX0+
16
SATA0_TX+
SATA1_TX+
PCIE_H _RX2-
PCIE_H _TX0-
17
SATA0_TX-
SATA1_TX-
SUSB0_RX-
SUSB0_TX-
18
SUS_S4#(Suspend)
SUS_STAT#(Suspend)
SUSB0_RX+
SUSB0_TX+
19
SATA0_RX+
SATA1_RX+
PEF1_RX2+
PEF1_TX2+
20
SATA0_RX-
SATA1_RX-
PEF1_RX2-
PEF1_TX2-
21
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
22
SATA2_TX+
PCIE_H_RX4_P
PEF1_RX3+
PEF1_TX3+
23
SATA2_TX-
PCIE_H_RX4_N
PEF1_RX3-
PEF1_TX3-
24
SUS_S5#(Suspend)
PWR_OK
LS7A_UART2_TXD
SUSB1_TX-
25
SATA2_RX+
PCIE_H_RX5_P
PCIE_H _RX3+
SUSB1_TX+
26
SATA2_RX-
PCIE_H_RX5_N
PCIE_H _RX3-
PCIE_H _TX1+
27
BATLOW#(Suspend)
WDT
SUSB1_RX-
PCIE_H _TX1-
28
(S)ATA_ACT#
HDA_SDIN2
SUSB1_RX+
NC
29
HDA_SYNC
HDA_SDIN1
PCIE_H _RX1+
PCIE_H _TX2+
30
HDA_RST#
HDA_SDIN0
PCIE_H _RX1-
PCIE_H _TX2-
31
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
32
HDA_BITCLK
SPKR
SUSB2_RX-
PCIE_H _TX3+
33
HDA_SDOUT
LS7A_I2C0_SCL
SUSB2_RX+
PCIE_H _TX3-
34
NC
LS7A_I2C0_SDA
SUSB3_RX-
SUSB2_TX-
35
THRMTRIP#
THRM#
SUSB3_RX+
SUSB2_TX+
36
USB6-(Suspend)
USB7-(Suspend)
HDMI_CTRLCLK
PCIE_H _RX0+
37
USB6+(Suspend)
USB7+(Suspend)
HDMI_CTRLDATA
PCIE_H _RX0-
38
USB_OC3#(Suspend)
USB_OC2#(Suspend)
LS7A_UART2_RXD
NC
39
USB4-(Suspend)
USB5-( Suspend)
HDMI_DATA2_P
PCIE_H _TX4+
40
USB4+(Suspend)
USB5+( Suspend)
HDMI_DATA2_N
PCIE_H _TX4-
41
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
42
USB2-(Suspend)
USB3-( Suspend)
HDMI_DATA1_P
PCIE_H _TX5+
43
USB2+(Suspend)
USB3+( Suspend)
HDMI_DATA1_N
PCIE_H _TX5-
44
USB_OC1# (Suspend)
USB_OC0# (Suspend)
HDMI_HPD
SUSB3_TX-
45
USB0-(Suspend)
USB1-(Suspend)
LS7A_UART3_TXD
SUSB3_TX+
46
USB0+(Suspend)
USB1+(Suspend)
HDMI_DATA0_P
PCIE_H _TX6+
47
VCC_RTC
USB9-(Suspend)
HDMI_DATA0_N
PCIE_H _TX6-
48
USB8-(Suspend)
USB9+(Suspend)
LS7A_UART3_RXD
NC
49
USB8+(Suspend)
SYS_RESET#(Suspend)
HDMI_CLK_P
PCIE_H _TX7+
50
LPC_SERIRQ
CB_RESET#(Suspend)
HDMI_CLK_N
PCIE_H _TX7-
51
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
52
PEF1_TX1+
PEF1_RX1+
PEG0_RX0+
PEG0_TX0+
53
PEF1_TX1-
PEF1_RX1-
PEG0_RX0-
PEG0_TX0-
54
GPI0
GPO1
NC
NC
55
PEF1_TX0+
PEF1_RX0+
PEG0_RX1+
PEG0_TX1+
56
PEF1_TX0-
PEF1_RX0-
PEG0_RX1-
PEG0_TX1-
57
GND
GPO2
NC
NC
58
PEF0_TX3+
PEF0_RX3+
PEG0_RX2+
PEG0_TX2+
59
PEF0_TX3-
PEF0_RX3-
PEG0_RX2-
PEG0_TX2-
60
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
61
PEF0_TX2+
PEF0_RX2+
PEG0_RX3+
PEG0_TX3+
62
PEF0_TX2-
PEF0_RX2-
PEG0_RX3-
PEG0_TX3-
63
GPI1
GPO3
LS3A_COM0_TX(RS232)
USB11-(Suspend)
64
PEF0_TX1+
PEF0_RX1+
LS3A_COM0_RX(RS232)
USB11+(Suspend)
65
PEF0_TX1-
PEF0_RX1-
PEG0_RX4+
PEG0_TX4+
66
GND
WAKE0#(Suspend)
PEG0_RX4-
PEG0_TX4-
67
GPI2
WAKE1#(Suspend)
NC
GND
68
PEF0_TX0+
PEF0_RX0+
PEG0_RX5+
PEG0_TX5+
69
PEF0_TX0-
PEF0_RX0-
PEG0_RX5-
PEG0_TX5-
70
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
71
LVDS_A0+
LVDS_B0+
PEG0_RX6+
PEG0_TX6+
72
LVDS_A0-
LVDS_B0-
PEG0_RX6-
PEG0_TX6-
73
LVDS_A1+
LVDS_B1+
GND
GND
74
LVDS_A1-
LVDS_B1-
PEG0_RX7+
PEG0_TX7+
75
LVDS_A2+
LVDS_B2+
PEG0_RX7-
PEG0_TX7-
76
LVDS_A2-
LVDS_B2-
GND
GND
77
LVDS_VDD_EN
LVDS_B3+
NC
NC
78
LVDS_A3+
LVDS_B3-
PEG0_RX8+
PEG0_TX8+
79
LVDS_A3-
LVDS_BKLT_EN
PEG0_RX8-
PEG0_TX8-
80
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
81
LVDS_A_CK+
LVDS_B_CK+
PEG0_RX9+
PEG0_TX9+
82
LVDS_A_CK-
LVDS_B_CK-
PEG0_RX9-
PEG0_TX9-
83
LVDS_I2C_CK
LVDS_BKLT_CTRL
NC
NC
84
LVDS_I2C_DAT
VCC_5V_SBY
GND
GND
85
GPI3
VCC_5V_SBY
PEG0_RX10+
PEG0_TX10+
86
USB10-(Suspend)
VCC_5V_SBY
PEG0_RX10-
PEG0_TX10-
87
USB10+(Suspend)
VCC_5V_SBY
GND
GND
88
PCIE_CLK_REF+
7A_ACPI_GPIO04(Suspend)
PEG0_RX11+
PEG0_TX11+
89
PCIE_CLK_REF-
VGA_RED
PEG0_RX11-
PEG0_TX11-
90
GND(FIXED)
GND (FIXED)
GND(FIXED)
GND(FIXED)
91
SPI_POWER
VGA_GRN
PEG0_RX12+
PEG0_TX12+
92
SPI_MISO
VGA_BLU
PEG0_RX12-
PEG0_TX12-
93
GPO0
VGA_HSYNC
GND
GND
94
SPI_CLK
VGA_VSYNC
PEG0_RX13+
PEG0_TX13+
95
SPI_MOSI
VGA_I2C_CK
PEG0_RX13-
PEG0_TX13-
96
TPM_PP
VGA_I2C_DAT
GND
GND
97
NC
LS7A_SPI_CS1#
SPI_CS2#
SPI_CS3#
98
LS7A_UART0_TXD
NC
PEG0_RX14+
PEG0_TX14+
99
LS7A_UART0_RXD
7A1000_SCI#
PEG0_RX14-
PEG0_TX14-
100
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
101
LS7A_UART1_TXD
FAN_PWMOUT
PEG0_RX15+
PEG0_TX15+
102
LS7A_UART1_RXD
FAN_TACHIN
PEG0_RX15-
PEG0_TX15-
103
LS7A_ACPI_LID#(Suspend)
7A_ACPI_GPIO02(Suspend)
GND
GND
104
VCC_12V
VCC_12V
VCC_12V
VCC_12V
105
VCC_12V
VCC_12V
VCC_12V
VCC_12V
106
VCC_12V
VCC_12V
VCC_12V
VCC_12V
107
VCC_12V
VCC_12V
VCC_12V
VCC_12V
108
VCC_12V
VCC_12V
VCC_12V
VCC_12V
109
VCC_12V
VCC_12V
VCC_12V
VCC_12V
110
GND(FIXED)
GND(FIXED)
GND(FIXED)
GND(FIXED)
调试串口定义
序号
定义
备注
1
RXD0
3A5000_RS232调试接口
2
TXD0
3
GND
