型号：SMRC_3588_A
货期：现货
购买数量： - + (库存0件)
模块基于瑞芯微RK3588M（车规级）高性能8核处理器实现，RK3588M为瑞芯微性能的通用型SoC，采用8nm制程工艺，集成4个Cortex-A76和4个Cortex-A55处理器，主频≥2.0GHz；内部支持独立的NEON协处理器；CPU内置了多种功能强大的嵌入式硬件引擎，支持8K@60fps的H.265和VP9解码器、8k@30fps的H.264解码器和4K@60fps的AV1解码器；还支持8K@30fps的H.264/H.265编码器，高质量的JPEG编码器/解码器，专门的图像预处理器和后处理器。集成高性能Mali-G610 MC4 GPU，完全兼容支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.2和Vulkan1.2；内嵌的NPU支持INT4/INT8/INT16/FP16混合运算，运算能力高达6TOPS。
模块标配板载LPDDR4 8GB内存颗粒，支持16GB，板载64GB EMMC可选128GB和256GB。显示输出接口支持1路双通道LVDS，2路HDMI2.0，1路DP接口，1路MIPI_DPHY接口，可同时支持4路显示；显示输入接口支持2路4通道MIPI_CSI接口，2路4通道MIPI_DCPHY接口，可以支持8路摄像头，1路HDMI输入接口。
模块具有丰富的IO接口，支持2路千兆网口，1路SATA3.0，1路miniPCIE（可选mSATA），4路USB2.0_HOST，1路Type-C接口，2路USB3.0 HOST接口，2路CAN2.0，1路I2S音频接口，1路SPI接口，6路I2C接口，1路PCI-E2.0x1，1路PCI-E3.0x4，可选2路x2或者4路x1，4路UART接口，4路默认GPIO（其他信号可配置为GPIO），6路ADC接口。
模块支持linux系统，支持适配银河麒麟、翼辉等国产操作系统，采用标准COM-E小型化尺寸95mm x95mm，典型功耗8W。
模块采用全表贴、产化设计，具有性能高、功耗低、体积小等特点，满足宽温工作环境。产品可应用于智能座舱、智慧大屏、虚拟/增强现实、边缘计算、IPC、NVR、高端工控平板等行业市场。
² 处理器：RK3588M 8核处理器，主频≥2.0GHz，高性能Mali-G610 MC4 GPU，内置NPU，支持独立的NEON协处理器；
² 内存：标配板载8GB LPDDR4国产内存颗粒，支持16GB；
² 存储：板载64GB EMMC，支持256GB；
² 显示输出：1路双通道LVDS接口、2路HDMI2.0、1路MIPI、1路DP接口，支持同时4路显示接口；
² 视频采集：支持2路4通道MIPI_CSI接口，2路4通道MIPI_DCPHY接口，可以支持8路摄像头，1路HDMI输入接口；
² 网络：2路千兆网口，板载PHY YT8531（复用2路光口）；
² PCI-E：标配1路PCI-E2.0 x1接口(可复用mSATA)，1路PCI-E3.0x4(可选2路x2或者4路x1模式)；
² SATA：标配1路SATA3.0接口(可复用PCI-E2.0x1)；
² USB：2路USB3.0 HOST,1路Type-C接口，4路USB2.0 HOST；
² AUDIO：1路I2S信号；
² 支持2路CAN2.0；1路SPI，4路TTL，6路I2C；4路GPIO；
² 4.5V～18V宽电压输入；
² 支持特殊工业级-43℃~80℃工作温度；
² 标准紧凑型COM-E 95*95mm尺寸；
² 元器件国产品牌。
表2 1产品技术规格表
项目
描述
处理器
CPU
4 x Cortex-A76（max freq≥2.0GHz）+ 4 x Cortex-A55（max freq≥1.7GHz）
GPU
4 x Mali-G610 MC4（max freq 1GHz） OpenCL 2.2，OpenGLES 1.1, 2.0, and 3.2、Vulkan 1.2
NPU
6TOPS(INT8)、Support INT4/INT8/INT16/FP16
视频编解码
解码
8K@30fps H.264 8K@60fps VP9、H.265、MVC、AVS2 4K@60fps AV1 1080p@60fps MPEG-2、MPEG-1、VC-1、VP8
编码
8K@30fps H.265/H.264
内存
类型
板载LPDDR4 ，标配8GB，可选16GB
存储
EMMC
板载工业级EMMC64GB，可选128GB、256GB
COM-E
接口
USB
2路USB3.0 HOST、1路Type-C接口
4路USB2.0 HOST
SATA
标配1路SATA3.0接口(可复用为PCI-E2.0x1)
PCIE
标配1路PCI-E 3.0x4，可选2路PCI-E3.0x2或者4路PCIE3.0x1
1路PCI-E2.0x1(可复用为SATA)
网络
2路千兆网口（默认电口，可选配光口）
串口
4路UART串口，其中1路为调试串口
显示输出
默认支持同时4路显示输出，支持8K显示
1路双通道LVDS
1路4lane MIPI DPHY
2路HDMI 2.0接口
1路2laneDP
显示输入
可支持8路摄像头同时输入
4 MIPI DCPHY + 4 MIPI CSI，支持8路4lane摄像头
1路HDMI输入，HDMI 1.4b/2.0,支持RGB/YUV444/YUV422/YUV420格式，up to 4K@60fps
I2C
6路I2C
SPI
1路SPI
CAN
2路CAN2.0
Audio
1路标准I2S
GPIO
4路默认GPIO，其他信号可配置为GPIO
ADC
6路ADC信号，其中2路为刷机按键(不可做其他功能)
电源
支持DC 4.5~18V宽压输入
上电模式
支持来电自启动AT模式
可选按键触发上电ATX模式
待机模式
支持
功耗
空闲模式2.5W，内存满压力测试10W
休眠0.25W，关机0.03W
物理参数
尺寸（W×D）
95mm×95mm（紧凑型COM-E模块）
环境适应性
商业级
工作温度：0℃～60℃, 5～95% RH，不凝结
存储温度：-20℃～70℃, 5～95% RH，不凝结
宽温级
工作温度：-20℃～70℃, 5～95% RH，不凝结
存储温度：-40℃～80℃, 5～95% RH，不凝结
工业级
工作温度：-40℃～80℃, 5～95% RH，不凝结
存储温度：-50℃～85℃, 5～95% RH，不凝结
特殊工业级
工作温度：-43℃～85℃, 5～95% RH，不凝结
注：虚线部分为复用功能

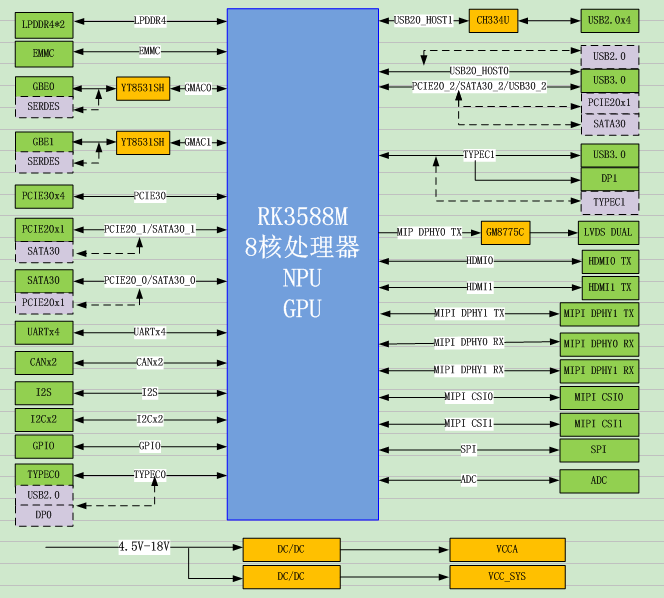

产品框架图
IO复用说明
序号
模块默认功能
功能复用1
功能复用2
说明
1.
GBE*2
SERDES
——
硬件调整
2.
PCIE20_1
SATA30_1
内核调整
3.
SATA30_0
PCIE20_0
4.
USB30_2
PCIE20_2
SATA30_2
5.
USB3.0、DP1
TYPEC1
6.
TYPEC0
USB2.0+DP0
7.
PCEI30x1
4*PCIE30x1
2*PCIE30x2
8.
GPIO*5
9.
CAN*2
GPIO*4
10.
MIPI DPHY0 RX
11.
MIPI DPHY1 RX
12.
2路MIPI 4lane
GPIO*12
2路MIPI 2lane+2路MIPI 2lane
13.
HDMI TX0
EPD0
14.
HDMI TX1
EPD1
15.
I2S0
GPIO*7
I2C接口分配列表
信号名称
分配功能
上/下拉
电平
备注
I2C1
未分配
上拉
1.8V
I2C2
3.3V
I2C3
MIPI CSI0
I2C4
MIPI CSI1
I2C5
未引出
I2C6
MIPI DPHY0/1 RX
I2C7
声卡
ADC接口列表
引脚号
功能说明
MENU_KEY_1V8
B47
预留ADC按键输入
ADC1
ESC_KEY_1V8
B48
V-_KEY_1V8
A86
V+/RECOVERY_KEY_1V8
A87
预留ADC按键输入，复用烧录LOADER模式，上电时同时按下按键，进入loader模式
SARADC_VIN3_1V8
A50
ADC3
BOOT_SARADC_IN0_KEY_1V8
A99
烧录模式切换按键，不能做其他用
ADC0
模块默认4路普通GPIO，其他信号可扩展为GPIO，详见下表。
GPIO扩展列表
GPIO号
上拉/下拉/电平
LCD_BKLT_EN_3V3
B79
GPIO1_A1
下拉
SPI0_CS1_M1_1V8
B93
GPIO4_B1
上拉/1.8V
SPI0_MISO_M1_1V8
B94
GPIO4_A0
无
SPI0_MOSI_M1_1V8
B96
GPIO4_A1
SPI0_CLK_M1_1V8
B101
GPIO4_A2
SPI0_CS0_M1_1V8
B97
GPIO4_B2
CAN2_TX_M1_3V3
A32
GPIO0_D5
上拉/3.3V
CAN2_RX_M1_3V3
A33
GPIO0_D4
CAN0_TX_M1_3V3
A34
GPIO4_D4
CAN0_RX_M1_3V3
A35
GPIO4_D5
MIPI_TE1_1V8/GPIO3_A6
A85
GPIO3_A6
MIPI_CAM1_CLKOUT_3V3
C19
GPIO1_B6
MIPI_DCPHY0_RX_PDN_H_1V8
D24
GPIO4_A7
MIPI_DCPHY0_RX_PWREN_H_1V8
C24
GPIO4_A5
MIPI_DCPHY0_RX_RST_L_1V8
C20
GPIO4_A6
16.
MIPI_CAM2_CLKOUT_3V3
D29
GPIO1_B7
17.
MIPI_DCPHY1_RX_PDN_H_1V8
C37
GPIO3_C5
18.
MIPI_DCPHY1_RX_PWREN_H_1V8
C34
GPIO3_B6
19.
MIPI_DCPHY1_RX_RST_L_1V8
D37
GPIO3_C4
20.
I2C6_SCL_M0_MIPI_3V3
D17
GPIO0_D0
21.
I2C6_SDA_M0_MIPI_3V3
D16
GPIO0_C7
22.
MIPI_CAM3_CLKOUT_3V3
C39
GPIO1_D6
23.
MIPI_CSI0_PWREN_H_1V8
D42
GPIO3_C6
24.
MIPI_CSI0_RST_L_1V8
C45
GPIO3_C7
25.
MIPI_CSI0_PDN_H_1V8
D45
GPIO3_D0
26.
I2C3_SCL_M0_MIPI_1V8
C59
GPIO1_C1
27.
I2C3_SDA_M0_MIPI_1V8
C58
GPIO1_C0
28.
MIPI_CAM4_CLKOUT_3V3
D58
GPIO1_D7
29.
MIPI_CSI1_PWREN_H_1V8
C66
GPIO3_D1
30.
MIPI_CSI1_RST_L_1V8
C67
GPIO3_D2
31.
MIPI_CSI1_PDN_H_1V8
D59
GPIO3_D3
32.
I2C4_SCL_M2_MIPI_3V3
D56
GPIO0_C5
33.
I2C4_SDA_M2_MIPI_3V3
D55
GPIO0_C4
34.
I2S0_MCLK_1V8
C53
GPIO1_C2
35.
I2S0_LRCK_1V8
C55
GPIO1_C5
36.
I2S0_SCLK_1V8
C56
GPIO1_C3
37.
I2S0_SDI0_1V8
D49
GPIO1_D4
38.
I2S0_SDO0_1V8
D50
GPIO1_C7
39.
I2C7_SCL_M0_CODEC_1V8
D52
GPIO1_D0
40.
I2C7_SDA_M0_CODEC_1V8
D53
GPIO1_D1
41.
UART6_TX_M1_3V3
A98
42.
UART6_RX_M1_3V3
A97
GPIO1_A0
43.
UART7_TX_M2_3V3
C17
GPIO1_B5
44.
UART7_RX_M2_3V3
C16
GPIO1_B4
45.
GPIO3_B2_1V8
A54
GPIO3_B2
默认
46.
GPIO1_B0_3V3
A18
GPIO1_B0
47.
GPIO3_C0_1V8
A63
GPIO3_C0
48.
TP_INT_L/GPIO1_C4_1V8
B63
GPIO1_C4
49.
LCD_RESET_L_1V8/GPIO2_B4
A67
GPIO2_B4
50.
SPK_CTL_H/GPIO4_B0_1V8
B32
51.
GPIO3_B7_1V8
B57
GPIO3_B7
52.
HP_DET_L/GPIO1_D5_1V8
A93
GPIO1_D5
53.
PWM15/GPIO1_C6_1V8
B54
GPIO1_C6
54.
DP/EDP_HPD_1V8
D71
GPIO3_D5

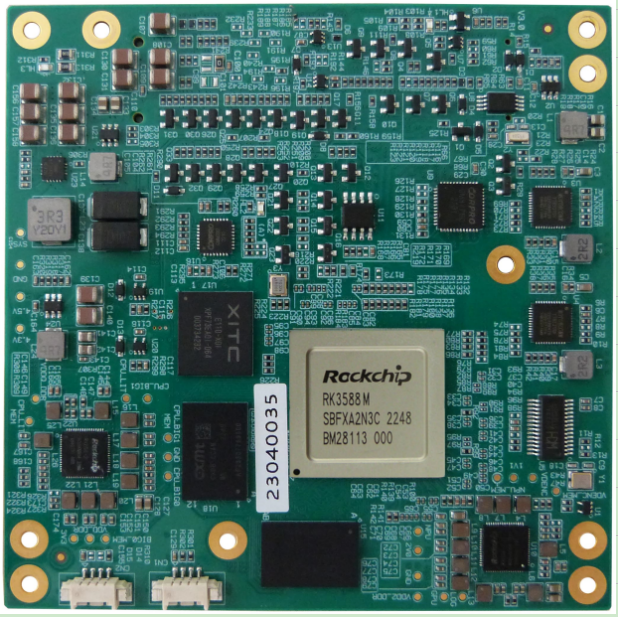

模块正面图

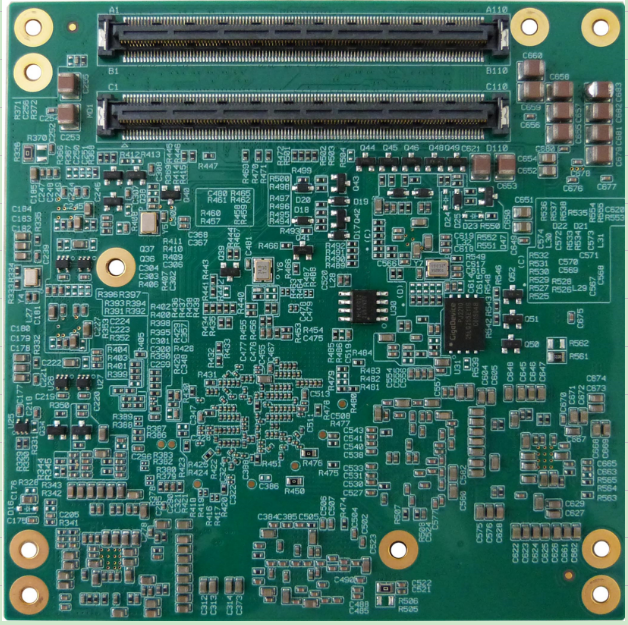

模块背面图
结构尺寸

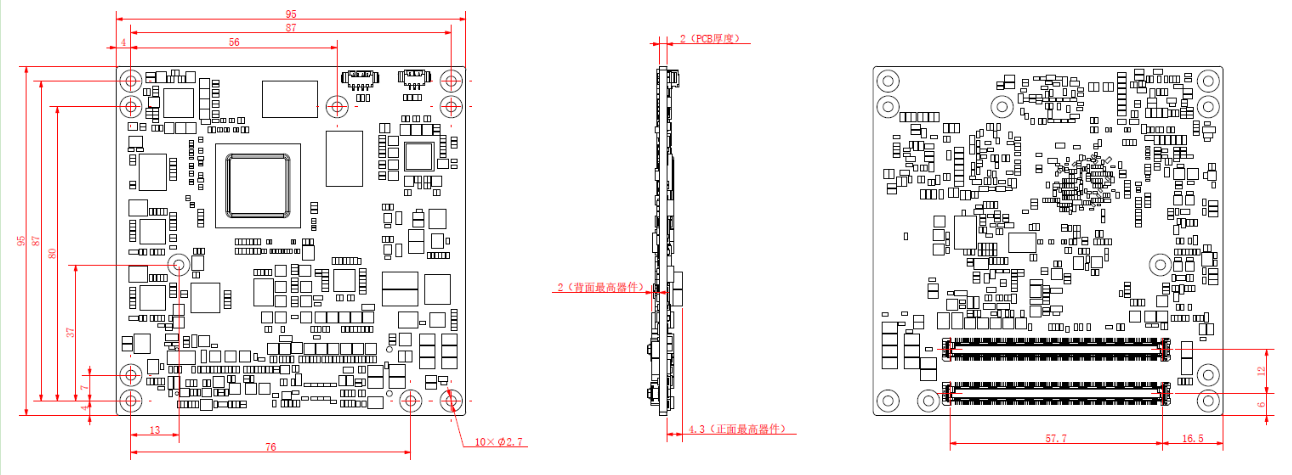

产品外形尺寸图

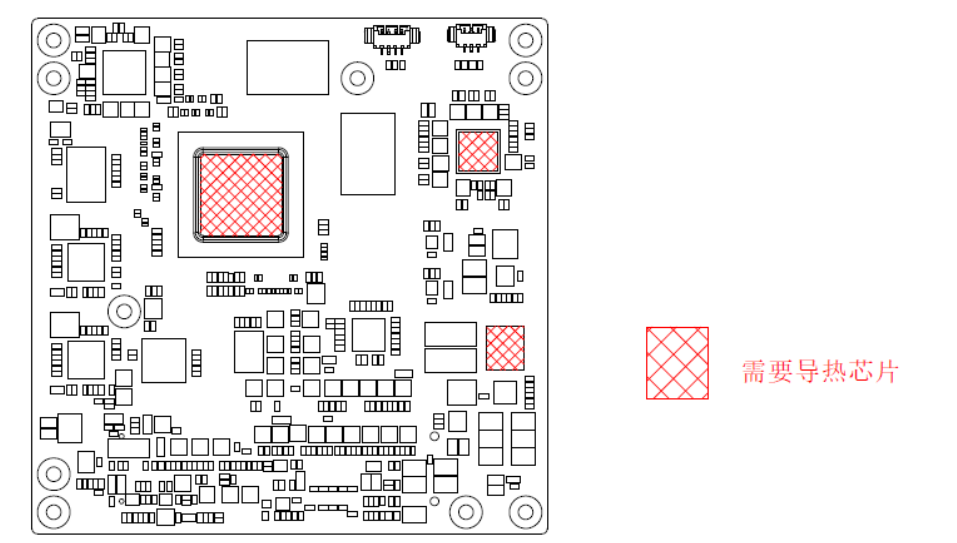

如下图示标注区域为需散热芯片，散热垫厚度建议1mm。
图3 4散热器件位置图
表4 1电气接口列表
位号
接口功能类型
接口连接器厂商型号
1
CN2
DEBUG
长江连接器
A1251WR-S-4P
2
MD1
COM-E信号
尼加特A21-1220-0601-01C

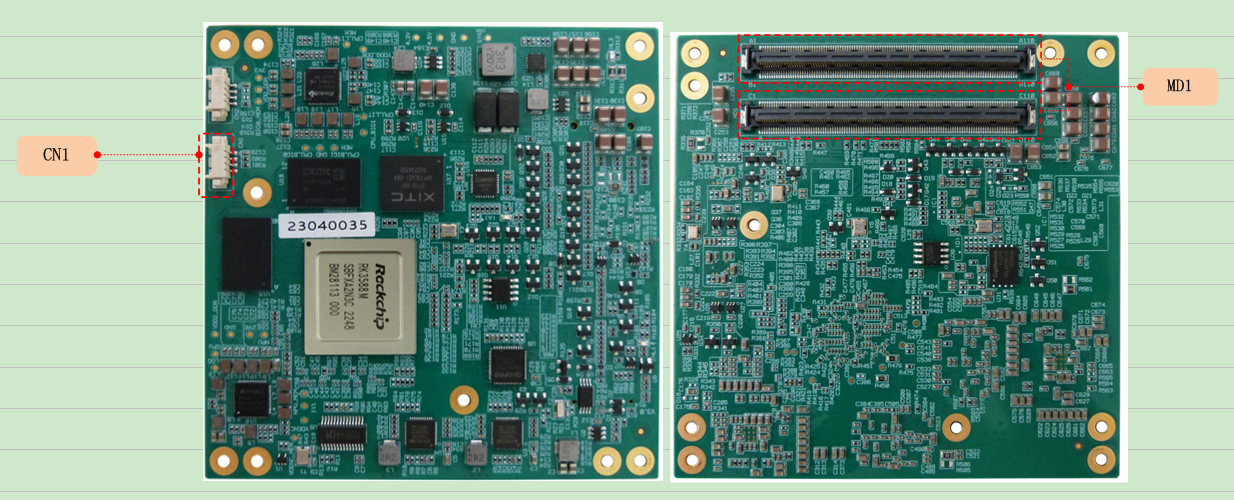

接口布图
连接器型号：A1251WR-S-4P
对端连接器：A1251H-4P
表4 2 DEBUG接口定义
信号定义
VCC_3V3
UART2_RX
3
UART2_TX
4
GND
连接器型号：A21-1220-0601-01C
对端连接器：A21-2220-0601-01C
表4 3 ROWA&B引脚定义
TYPE6 A
SMRK_3588_A Row A
SMRK_3588_A Row B
TYPE6 B
A1
B1
A2
GBE0_P3_N/HSIN_A_C
GBE0_LED_ACT#_3V3
B2
A3
GBE0_P3_P/HSIP_A_C
GBE1_P3_P/HSIP_B_C
B3
A4
GBE1_LED_LINK#_3V3
GBE1_P3_N/HSIN_B_C
B4
A5
GBE1_LED_ACT#_3V3
GBE1_P2_P/HSOP_B_C
B5
A6
GBE0_P2_N/HSON_A_C
GBE1_P2_N/HSON_B_C
B6
A7
GBE0_P2_P/HSOP_A_C
GBE1_P1_P
B7
A8
GBE0_LED_LINK#_3V3
GBE1_P1_N
B8
A9
GBE0_P1_N
GBE1_P0_P
B9
A10
GBE0_P1_P
GBE1_P0_N
B10
A11
B11
A12
GBE0_P0_N
PWRON_L_KEY_4V0
B12
A13
GBE0_P0_P
PCIE20_0_REFCLKP
B13
A14
NC
PCIE20_0_REFCLKN
B14
A15
MB_PWREN_H_3V3
B15
A16
SATA30_0_TXP
USB30_2_SSTXP
B16
A17
SATA30_0_TXN
USB30_2_SSTXN
B17
B18
A19
SATA30_0_RXP
USB30_2_SSRXP
B19
A20
SATA30_0_RXN
USB30_2_SSRXN
B20
A21
B21
A22
PCIE20_1_TXP/SATA30_1_TXP
PCIE20_2_REFCLKP
B22
A23
PCIE20_1_TXN/SATA30_1_TXN
PCIE20_2_REFCLKN
B23
A24
MB_PGOOD_1V8
B24
A25
PCIE20_1_RXP/SATA30_1_RXP
TYPEC0_SSTX1P
B25
A26
PCIE20_1_RXN/SATA30_1_RXN
TYPEC0_SSTX1N
B26
A27
I2C2_SDA_M0_3V3
B27
A28
SATA0_ACT_LED_M1_3V3
I2C2_SCL_M0_3V3
B28
A29
PCIE20_1_REFCLKP
TYPEC0_SSRX1P
B29
A30
PCIE20_1_REFCLKN
TYPEC0_SSRX1N
B30
A31
B31
TYPEC0_SSTX2P
B33
TYPEC0_SSTX2N
B34
TYPEC5V_PWREN_3V3
B35
A36
USB20_HUB_DM4
TYPEC0_SSRX2P
B36
A37
USB20_HUB_DP4
TYPEC0_SSRX2N
B37
A38
CC_INT_L/GPIO2_C3_1V8
B38
A39
USB20_HUB_DM3
TYPEC0_AUXP
B39
A40
USB20_HUB_DP3
TYPEC0_AUXM
B40
A41
B41
A42
USB20_HUB_DM2
TYPEC0_OTG_DM
B42
A43
USB20_HUB_DP2
TYPEC0_OTG_DP
B43
A44
B44
A45
USB20_HUB_DM1
USB20_HOST0_DM
B45
A46
USB20_HUB_DP1
USB20_HOST0_DP
B46
A47
VCC_RTC
A48
EXCD0_PERST#_1V8
A49
PCIE30X4_PRSTN_3V3
RESET_L_KEY_1V8
B49
CB_RESET#_1V8
B50
A51
B51
A52
PCIE30_REFCLK1_P
PCIE30_REFCLK2_P
B52
A53
PCIE30_REFCLK1_N
PCIE30_REFCLK2_N
B53
A55
PCIE30_REFCLK3_P
PCIE30_REFCLK4_P
B55
A56
PCIE30_REFCLK3_N
PCIE30_REFCLK4_N
B56
A57
A58
PCIE30_PORT1_TX1P
PCIE30_PORT1_RX1P
B58
A59
PCIE30_PORT1_TX1N
PCIE30_PORT1_RX1N
B59
A60
B60
A61
PCIE30_PORT1_TX0P
PCIE30_PORT1_RX0P
B61
A62
PCIE30_PORT1_TX0N
PCIE30_PORT1_RX0N
B62
A64
PCIE30_PORT0_TX1P
PCIE30_PORT0_RX1P
B64
A65
PCIE30_PORT0_TX1N
PCIE30_PORT0_RX1N
B65
A66
WAKE0#_3V3
B66
B67
A68
PCIE30_PORT0_TX0P
PCIE30_PORT0_RX0P
B68
A69
PCIE30_PORT0_TX0N
PCIE30_PORT0_RX0N
B69
A70
B70
A71
LVDS_A0P
LVDS_B0P
B71
A72
LVDS_A0N
LVDS_B0N
B72
A73
LVDS_A1P
LVDS_B1P
B73
A74
LVDS_A1N
LVDS_B1N
B74
A75
LVDS_A2P
LVDS_B2P
B75
A76
LVDS_A2N
LVDS_B2N
B76
A77
LVDS_VDD_EN_3V3
LVDS_B3P
B77
A78
LVDS_A3P
LVDS_B3N
B78
A79
LVDS_A3N
A80
B80
A81
LVDS_A_CLKP
LVDS_B_CLKP
B81
A82
LVDS_A_CLKN
LVDS_B_CLKN
B82
A83
I2C1_SCL_M4_1V8
LCD_BKLT_CTRL_3V3
B83
A84
I2C1_SDA_M4_1V8
VCC_5V_SBY
B84
B85
B86
B87
A88
DP1_AUXP
TYPEC1_SSRX1P
B88
A89
DP1_AUXN
TYPEC1_SSRX1N
B89
A90
B90
A91
TYPEC1_SSTX1P
DP1_TX3P
B91
A92
TYPEC1_SSTX1N
DP1_TX3N
B92
A94
DP1_TX2P
A95
DP1_TX2N
B95
A96
TYPEC1_OTG_DM
B98
TYPEC1_OTG_DP
B99
A100
B100
A101
A102
B102
A103
B103
A104
VCC_4.5V-18V
B104
A105
B105
A106
B106
A107
B107
A108
B108
A109
B109
A110
B110
ROW C&D引脚定义
TYPE6 C
SMRK_3588_A Row C
SMRK_3588_A Row D
TYPE6 D
C1
D1
C2
UART0_RX_M2_3V3
D2
C3
UART0_TX_M2_3V3
D3
C4
D4
C5
D5
C6
MIPI_DPHY1_TX_CLKP
D6
C7
MIPI_DPHY1_TX_CLKN
D7
C8
D8
C9
MIPI_DPHY1_TX_D1P
MIPI_DPHY1_TX_D2P
D9
C10
MIPI_DPHY1_TX_D1N
MIPI_DPHY1_TX_D2N
D10
C11
D11
C12
MIPI_DPHY1_TX_D3P
MIPI_DPHY1_TX_D0P
D12
C13
MIPI_DPHY1_TX_D3N
MIPI_DPHY1_TX_D0N
D13
C14
D14
C15
D15
C18
D18
MIPI_DPHY0_RX_D0P
D19
MIPI_DPHY0_RX_D0N
D20
C21
D21
C22
MIPI_DPHY0_RX_CLKP
MIPI_DPHY0_RX_D1P
D22
C23
MIPI_DPHY0_RX_CLKN
MIPI_DPHY0_RX_D1N
D23
C25
MIPI_DPHY0_RX_D3P
MIPI_DPHY0_RX_D2P
D25
C26
MIPI_DPHY0_RX_D3N
MIPI_DPHY0_RX_D2N
D26
C27
D27
C28
D28
C29
MIPI_DPHY1_RX_CLKP
C30
MIPI_DPHY1_RX_CLKN
D30
C31
D31
C32
MIPI_DPHY1_RX_D1P
MIPI_DPHY1_RX_D0P
D32
C33
MIPI_DPHY1_RX_D1N
MIPI_DPHY1_RX_D0N
D33
D34
C35
MIPI_DPHY1_RX_D3P
MIPI_DPHY1_RX_D2P
D35
C36
MIPI_DPHY1_RX_D3N
MIPI_DPHY1_RX_D2N
D36
C38
D38
MIPI_CSI0_RX_CLK1P
D39
C40
MIPI_CSI0_RX_CLK1N
D40
C41
D41
C42
MIPI_CSI0_RX_CLK0P
C43
MIPI_CSI0_RX_CLK0N
MIPI_CSI0_RX_D2P
D43
C44
MIPI_CSI0_RX_D2N
D44
C46
MIPI_CSI0_RX_D1P
MIPI_CSI0_RX_D3P
D46
C47
MIPI_CSI0_RX_D1N
MIPI_CSI0_RX_D3N
D47
C48
D48
C49
MIPI_CSI0_RX_D0P
C50
MIPI_CSI0_RX_D0N
C51
D51
C52
C54
D54
C57
D57
C60
D60
C61
MIPI_CSI1_RX_D3P
MIPI_CSI1_RX_CLK1P
D61
C62
MIPI_CSI1_RX_D3N
MIPI_CSI1_RX_CLK1N
D62
C63
D63
C64
MIPI_CSI1_RX_D1P
D64
C65
MIPI_CSI1_RX_D1N
MIPI_CSI1_RX_D2P
D65
MIPI_CSI1_RX_D2N
D66
D67
C68
MIPI_CSI1_RX_D0P
MIPI_CSI1_RX_CLK0P
D68
C69
MIPI_CSI1_RX_D0N
MIPI_CSI1_RX_CLK0N
D69
C70
D70
C71
HDMI1_TX0P_PORT
C72
HDMI1_TX0N_PORT
HDMI1_TX_CEC_3V3
D72
C73
D73
C74
HDMI1_TX2P_PORT
HDMI1_eARC+
D74
C75
HDMI1_TX2N_PORT
HDMI1_eARC-/HPD
D75
C76
D76
C77
HDMI1_TX3P_PORT
D77
C78
HDMI1_TX3N_PORT
HDMI1_TX1P_PORT
D78
C79
HDMI_TX1_SDA_M2_5V0
HDMI1_TX1N_PORT
D79
C80
D80
C81
HDMI_TX1_SCL_M2_5V0
UART2_TX_M0_3V3
D81
C82
HDMI_RX_HPD
UART2_RX_M0_3V3
D82
C83
VCC5V_HDMIRX_PORT
HDMI_RX_CEC_M0_3V3
D83
C84
D84
C85
HDMI_RXDDC_SCL_5V0
HDMI_RX_D0P
D85
C86
HDMI_RXDDC_SDA_5V0
HDMI_RX_D0N
D86
C87
D87
C88
HDMI_RX_D2P
HDMI_RX_CLKP
D88
C89
HDMI_RX_D2N
HDMI_RX_CLKN
D89
C90
D90
C91
HDMI_RX_D1P
HDMI0_TX0N_PORT
D91
C92
HDMI_RX_D1N
HDMI0_TX0P_PORT
D92
C93
D93
C94
HDMI0_TX3N_PORT
HDMI0_TX2N_PORT
D94
C95
HDMI0_TX3P_PORT
HDMI0_TX2P_PORT
D95
C96
D96
C97
HDMI0_TX_CEC_3V3
D97
C98
HDMI0_eARC-/HPD
HDMI0_TX1N_PORT
D98
C99
HDMI0_eARC+
HDMI0_TX1P_PORT
D99
C100
D100
C101
HDMI_TX0_SCL_M0_5V0
D101
C102
HDMI_TX0_SDA_M0_5V0
D102
C103
D103
C104
D104
C105
D105
C106
D106
C107
D107
C108
D108
C109
D109
C110
D110
展会合作/友情链接：010-62681105
传真：010-62681234
模块基于瑞芯微RK3588M（车规级）高性能8核处理器实现，RK3588M为瑞芯微性能的通用型SoC，采用8nm制程工艺，集成4个Cortex-A76和4个Cortex-A55处理器，主频≥2.0GHz；内部支持独立的NEON协处理器；CPU内置了多种功能强大的嵌入式硬件引擎，支持8K@60fps的H.265和VP9解码器、8k@30fps的H.264解码器和4K@60fps的AV1解码器；还支持8K@30fps的H.264/H.265编码器，高质量的JPEG编码器/解码器，专门的图像预处理器和后处理器。集成高性能Mali-G610 MC4 GPU，完全兼容支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.2和Vulkan1.2；内嵌的NPU支持INT4/INT8/INT16/FP16混合运算，运算能力高达6TOPS。
模块标配板载LPDDR4 8GB内存颗粒，支持16GB，板载64GB EMMC可选128GB和256GB。显示输出接口支持1路双通道LVDS，2路HDMI2.0，1路DP接口，1路MIPI_DPHY接口，可同时支持4路显示；显示输入接口支持2路4通道MIPI_CSI接口，2路4通道MIPI_DCPHY接口，可以支持8路摄像头，1路HDMI输入接口。
模块具有丰富的IO接口，支持2路千兆网口，1路SATA3.0，1路miniPCIE（可选mSATA），4路USB2.0_HOST，1路Type-C接口，2路USB3.0 HOST接口，2路CAN2.0，1路I2S音频接口，1路SPI接口，6路I2C接口，1路PCI-E2.0x1，1路PCI-E3.0x4，可选2路x2或者4路x1，4路UART接口，4路默认GPIO（其他信号可配置为GPIO），6路ADC接口。
模块支持linux系统，支持适配银河麒麟、翼辉等国产操作系统，采用标准COM-E小型化尺寸95mm x95mm，典型功耗8W。
模块采用全表贴、产化设计，具有性能高、功耗低、体积小等特点，满足宽温工作环境。产品可应用于智能座舱、智慧大屏、虚拟/增强现实、边缘计算、IPC、NVR、高端工控平板等行业市场。
产品特点
² 处理器：RK3588M 8核处理器，主频≥2.0GHz，高性能Mali-G610 MC4 GPU，内置NPU，支持独立的NEON协处理器；
² 内存：标配板载8GB LPDDR4国产内存颗粒，支持16GB；
² 存储：板载64GB EMMC，支持256GB；
² 显示输出：1路双通道LVDS接口、2路HDMI2.0、1路MIPI、1路DP接口，支持同时4路显示接口；
² 视频采集：支持2路4通道MIPI_CSI接口，2路4通道MIPI_DCPHY接口，可以支持8路摄像头，1路HDMI输入接口；
² 网络：2路千兆网口，板载PHY YT8531（复用2路光口）；
² PCI-E：标配1路PCI-E2.0 x1接口(可复用mSATA)，1路PCI-E3.0x4(可选2路x2或者4路x1模式)；
² SATA：标配1路SATA3.0接口(可复用PCI-E2.0x1)；
² USB：2路USB3.0 HOST,1路Type-C接口，4路USB2.0 HOST；
² AUDIO：1路I2S信号；
² 支持2路CAN2.0；1路SPI，4路TTL，6路I2C；4路GPIO；
² 4.5V～18V宽电压输入；
² 支持特殊工业级-43℃~80℃工作温度；
² 标准紧凑型COM-E 95*95mm尺寸；
² 元器件国产品牌。
规格信息
表2 1产品技术规格表
项目
描述
处理器
CPU
4 x Cortex-A76（max freq≥2.0GHz）+ 4 x Cortex-A55（max freq≥1.7GHz）
GPU
4 x Mali-G610 MC4（max freq 1GHz）
OpenCL 2.2，OpenGLES 1.1, 2.0, and 3.2、Vulkan 1.2
NPU
6TOPS(INT8)、Support INT4/INT8/INT16/FP16
视频编解码
解码
8K@30fps H.264
8K@60fps VP9、H.265、MVC、AVS2
4K@60fps AV1
1080p@60fps MPEG-2、MPEG-1、VC-1、VP8
编码
8K@30fps H.265/H.264
内存
类型
板载LPDDR4 ，标配8GB，可选16GB
存储
EMMC
板载工业级EMMC64GB，可选128GB、256GB
COM-E
接口
USB
2路USB3.0 HOST、1路Type-C接口
4路USB2.0 HOST
SATA
标配1路SATA3.0接口(可复用为PCI-E2.0x1)
PCIE
标配1路PCI-E 3.0x4，可选2路PCI-E3.0x2或者4路PCIE3.0x1
1路PCI-E2.0x1(可复用为SATA)
网络
2路千兆网口（默认电口，可选配光口）
串口
4路UART串口，其中1路为调试串口
显示输出
默认支持同时4路显示输出，支持8K显示
1路双通道LVDS
1路4lane MIPI DPHY
2路HDMI 2.0接口
1路2laneDP
显示输入
可支持8路摄像头同时输入
4 MIPI DCPHY + 4 MIPI CSI，支持8路4lane摄像头
1路HDMI输入，HDMI 1.4b/2.0,支持RGB/YUV444/YUV422/YUV420格式，up to 4K@60fps
I2C
6路I2C
SPI
1路SPI
CAN
2路CAN2.0
Audio
1路标准I2S
GPIO
4路默认GPIO，其他信号可配置为GPIO
ADC
6路ADC信号，其中2路为刷机按键(不可做其他功能)
电源
类型
支持DC 4.5~18V宽压输入
上电模式
支持来电自启动AT模式
可选按键触发上电ATX模式
待机模式
支持
功耗
空闲模式2.5W，内存满压力测试10W
休眠0.25W，关机0.03W
物理参数
尺寸（W×D）
95mm×95mm（紧凑型COM-E模块）
环境适应性
商业级
工作温度：0℃～60℃, 5～95% RH，不凝结
存储温度：-20℃～70℃, 5～95% RH，不凝结
宽温级
工作温度：-20℃～70℃, 5～95% RH，不凝结
存储温度：-40℃～80℃, 5～95% RH，不凝结
工业级
工作温度：-40℃～80℃, 5～95% RH，不凝结
存储温度：-50℃～85℃, 5～95% RH，不凝结
特殊工业级
工作温度：-43℃～85℃, 5～95% RH，不凝结
存储温度：-50℃～85℃, 5～95% RH，不凝结
产品框架图
注：虚线部分为复用功能
产品框架图
IO复用功能说明
IO复用说明
序号
模块默认功能
功能复用1
功能复用2
说明
1.
GBE*2
SERDES
——
硬件调整
2.
PCIE20_1
SATA30_1
——
内核调整
3.
SATA30_0
PCIE20_0
——
内核调整
4.
USB30_2
PCIE20_2
SATA30_2
内核调整
5.
USB3.0、DP1
TYPEC1
——
内核调整
6.
TYPEC0
USB2.0+DP0
——
内核调整
7.
PCEI30x1
4*PCIE30x1
2*PCIE30x2
内核调整
8.
SPI
GPIO*5
——
内核调整
9.
CAN*2
GPIO*4
——
内核调整
10.
MIPI DPHY0 RX
GPIO*4
——
内核调整
11.
MIPI DPHY1 RX
GPIO*4
——
内核调整
12.
2路MIPI 4lane
GPIO*12
2路MIPI 2lane+2路MIPI 2lane
内核调整
13.
HDMI TX0
EPD0
——
内核调整
14.
HDMI TX1
EPD1
——
内核调整
15.
I2S0
GPIO*7
——
内核调整
I2C接口分配说明
I2C接口分配列表
序号
信号名称
分配功能
上/下拉
电平
备注
1.
I2C1
未分配
上拉
1.8V
2.
I2C2
未分配
上拉
3.3V
3.
I2C3
MIPI CSI0
上拉
1.8V
4.
I2C4
MIPI CSI1
上拉
3.3V
5.
I2C5
未引出
——
——
6.
I2C6
MIPI DPHY0/1 RX
上拉
3.3V
7.
I2C7
声卡
上拉
1.8V
ADC信号说明
ADC接口列表
序号
信号名称
引脚号
功能说明
备注
1.
MENU_KEY_1V8
B47
预留ADC按键输入
ADC1
2.
ESC_KEY_1V8
B48
预留ADC按键输入
3.
V-_KEY_1V8
A86
预留ADC按键输入
4.
V+/RECOVERY_KEY_1V8
A87
预留ADC按键输入，复用烧录LOADER模式，上电时同时按下按键，进入loader模式
5.
SARADC_VIN3_1V8
A50
预留ADC按键输入
ADC3
6.
BOOT_SARADC_IN0_KEY_1V8
A99
烧录模式切换按键，不能做其他用
ADC0
GPIO扩展
模块默认4路普通GPIO，其他信号可扩展为GPIO，详见下表。
GPIO扩展列表
序号
信号名称
引脚号
GPIO号
上拉/下拉/电平
备注
1.
LCD_BKLT_EN_3V3
B79
GPIO1_A1
下拉
2.
SPI0_CS1_M1_1V8
B93
GPIO4_B1
上拉/1.8V
3.
SPI0_MISO_M1_1V8
B94
GPIO4_A0
无
4.
SPI0_MOSI_M1_1V8
B96
GPIO4_A1
无
5.
SPI0_CLK_M1_1V8
B101
GPIO4_A2
无
6.
SPI0_CS0_M1_1V8
B97
GPIO4_B2
上拉/1.8V
7.
CAN2_TX_M1_3V3
A32
GPIO0_D5
上拉/3.3V
8.
CAN2_RX_M1_3V3
A33
GPIO0_D4
上拉/3.3V
9.
CAN0_TX_M1_3V3
A34
GPIO4_D4
上拉/3.3V
10.
CAN0_RX_M1_3V3
A35
GPIO4_D5
上拉/3.3V
11.
MIPI_TE1_1V8/GPIO3_A6
A85
GPIO3_A6
上拉/1.8V
12.
MIPI_CAM1_CLKOUT_3V3
C19
GPIO1_B6
无
13.
MIPI_DCPHY0_RX_PDN_H_1V8
D24
GPIO4_A7
下拉
14.
MIPI_DCPHY0_RX_PWREN_H_1V8
C24
GPIO4_A5
下拉
15.
MIPI_DCPHY0_RX_RST_L_1V8
C20
GPIO4_A6
上拉/1.8V
16.
MIPI_CAM2_CLKOUT_3V3
D29
GPIO1_B7
无
17.
MIPI_DCPHY1_RX_PDN_H_1V8
C37
GPIO3_C5
下拉
18.
MIPI_DCPHY1_RX_PWREN_H_1V8
C34
GPIO3_B6
下拉
19.
MIPI_DCPHY1_RX_RST_L_1V8
D37
GPIO3_C4
上拉/1.8V
20.
I2C6_SCL_M0_MIPI_3V3
D17
GPIO0_D0
上拉/3.3V
21.
I2C6_SDA_M0_MIPI_3V3
D16
GPIO0_C7
上拉/3.3V
22.
MIPI_CAM3_CLKOUT_3V3
C39
GPIO1_D6
无
23.
MIPI_CSI0_PWREN_H_1V8
D42
GPIO3_C6
下拉
24.
MIPI_CSI0_RST_L_1V8
C45
GPIO3_C7
上拉/1.8V
25.
MIPI_CSI0_PDN_H_1V8
D45
GPIO3_D0
下拉
26.
I2C3_SCL_M0_MIPI_1V8
C59
GPIO1_C1
上拉/1.8V
27.
I2C3_SDA_M0_MIPI_1V8
C58
GPIO1_C0
上拉/1.8V
28.
MIPI_CAM4_CLKOUT_3V3
D58
GPIO1_D7
无
29.
MIPI_CSI1_PWREN_H_1V8
C66
GPIO3_D1
下拉
30.
MIPI_CSI1_RST_L_1V8
C67
GPIO3_D2
上拉/1.8V
31.
MIPI_CSI1_PDN_H_1V8
D59
GPIO3_D3
下拉
32.
I2C4_SCL_M2_MIPI_3V3
D56
GPIO0_C5
上拉/3.3V
33.
I2C4_SDA_M2_MIPI_3V3
D55
GPIO0_C4
上拉/3.3V
34.
I2S0_MCLK_1V8
C53
GPIO1_C2
无
35.
I2S0_LRCK_1V8
C55
GPIO1_C5
无
36.
I2S0_SCLK_1V8
C56
GPIO1_C3
无
37.
I2S0_SDI0_1V8
D49
GPIO1_D4
无
38.
I2S0_SDO0_1V8
D50
GPIO1_C7
无
39.
I2C7_SCL_M0_CODEC_1V8
D52
GPIO1_D0
上拉/1.8V
40.
I2C7_SDA_M0_CODEC_1V8
D53
GPIO1_D1
上拉/1.8V
41.
UART6_TX_M1_3V3
A98
GPIO1_A1
上拉/3.3V
42.
UART6_RX_M1_3V3
A97
GPIO1_A0
上拉/3.3V
43.
UART7_TX_M2_3V3
C17
GPIO1_B5
上拉/3.3V
44.
UART7_RX_M2_3V3
C16
GPIO1_B4
上拉/3.3V
45.
GPIO3_B2_1V8
A54
GPIO3_B2
下拉
默认
46.
GPIO1_B0_3V3
A18
GPIO1_B0
上拉/3.3V
默认
47.
GPIO3_C0_1V8
A63
GPIO3_C0
下拉
默认
48.
TP_INT_L/GPIO1_C4_1V8
B63
GPIO1_C4
上拉/1.8V
默认
49.
LCD_RESET_L_1V8/GPIO2_B4
A67
GPIO2_B4
上拉/1.8V
50.
SPK_CTL_H/GPIO4_B0_1V8
B32
GPIO4_B1
下拉
51.
GPIO3_B7_1V8
B57
GPIO3_B7
下拉
52.
HP_DET_L/GPIO1_D5_1V8
A93
GPIO1_D5
上拉/1.8V
53.
PWM15/GPIO1_C6_1V8
B54
GPIO1_C6
下拉
54.
DP/EDP_HPD_1V8
D71
GPIO3_D5
下拉
产品外观
模块正面图
模块背面图
结构尺寸
产品外形尺寸图
散热设计
如下图示标注区域为需散热芯片，散热垫厚度建议1mm。
图3 4散热器件位置图
产品电气接口
接口列表
表4 1电气接口列表
序号
位号
接口功能类型
接口连接器厂商型号
备注
1
CN2
DEBUG
长江连接器
A1251WR-S-4P
2
MD1
COM-E信号
尼加特A21-1220-0601-01C
接口布
接口布图
接口定义
DEBUG接口定义
连接器型号：A1251WR-S-4P
对端连接器：A1251H-4P
表4 2 DEBUG接口定义
引脚号
信号定义
备注
1
VCC_3V3
2
UART2_RX
3
UART2_TX
4
GND
COM-E接口定义
连接器型号：A21-1220-0601-01C
对端连接器：A21-2220-0601-01C
表4 3 ROWA&B引脚定义
TYPE6 A
SMRK_3588_A Row A
SMRK_3588_A Row B
TYPE6 B
A1
GND
GND
B1
A2
GBE0_P3_N/HSIN_A_C
GBE0_LED_ACT#_3V3
B2
A3
GBE0_P3_P/HSIP_A_C
GBE1_P3_P/HSIP_B_C
B3
A4
GBE1_LED_LINK#_3V3
GBE1_P3_N/HSIN_B_C
B4
A5
GBE1_LED_ACT#_3V3
GBE1_P2_P/HSOP_B_C
B5
A6
GBE0_P2_N/HSON_A_C
GBE1_P2_N/HSON_B_C
B6
A7
GBE0_P2_P/HSOP_A_C
GBE1_P1_P
B7
A8
GBE0_LED_LINK#_3V3
GBE1_P1_N
B8
A9
GBE0_P1_N
GBE1_P0_P
B9
A10
GBE0_P1_P
GBE1_P0_N
B10
A11
GND
GND
B11
A12
GBE0_P0_N
PWRON_L_KEY_4V0
B12
A13
GBE0_P0_P
PCIE20_0_REFCLKP
B13
A14
NC
PCIE20_0_REFCLKN
B14
A15
MB_PWREN_H_3V3
NC
B15
A16
SATA30_0_TXP
USB30_2_SSTXP
B16
A17
SATA30_0_TXN
USB30_2_SSTXN
B17
A18
GPIO1_B0_3V3
NC
B18
A19
SATA30_0_RXP
USB30_2_SSRXP
B19
A20
SATA30_0_RXN
USB30_2_SSRXN
B20
A21
GND
GND
B21
A22
PCIE20_1_TXP/SATA30_1_TXP
PCIE20_2_REFCLKP
B22
A23
PCIE20_1_TXN/SATA30_1_TXN
PCIE20_2_REFCLKN
B23
A24
NC
MB_PGOOD_1V8
B24
A25
PCIE20_1_RXP/SATA30_1_RXP
TYPEC0_SSTX1P
B25
A26
PCIE20_1_RXN/SATA30_1_RXN
TYPEC0_SSTX1N
B26
A27
NC
I2C2_SDA_M0_3V3
B27
A28
SATA0_ACT_LED_M1_3V3
I2C2_SCL_M0_3V3
B28
A29
PCIE20_1_REFCLKP
TYPEC0_SSRX1P
B29
A30
PCIE20_1_REFCLKN
TYPEC0_SSRX1N
B30
A31
GND
GND
B31
A32
CAN2_TX_M1_3V3
SPK_CTL_H/GPIO4_B0_1V8
B32
A33
CAN2_RX_M1_3V3
TYPEC0_SSTX2P
B33
A34
CAN0_TX_M1_3V3
TYPEC0_SSTX2N
B34
A35
CAN0_RX_M1_3V3
TYPEC5V_PWREN_3V3
B35
A36
USB20_HUB_DM4
TYPEC0_SSRX2P
B36
A37
USB20_HUB_DP4
TYPEC0_SSRX2N
B37
A38
NC
CC_INT_L/GPIO2_C3_1V8
B38
A39
USB20_HUB_DM3
TYPEC0_AUXP
B39
A40
USB20_HUB_DP3
TYPEC0_AUXM
B40
A41
GND
GND
B41
A42
USB20_HUB_DM2
TYPEC0_OTG_DM
B42
A43
USB20_HUB_DP2
TYPEC0_OTG_DP
B43
A44
NC
NC
B44
A45
USB20_HUB_DM1
USB20_HOST0_DM
B45
A46
USB20_HUB_DP1
USB20_HOST0_DP
B46
A47
VCC_RTC
MENU_KEY_1V8
B47
A48
EXCD0_PERST#_1V8
ESC_KEY_1V8
B48
A49
PCIE30X4_PRSTN_3V3
RESET_L_KEY_1V8
B49
A50
SARADC_VIN3_1V8
CB_RESET#_1V8
B50
A51
GND
GND
B51
A52
PCIE30_REFCLK1_P
PCIE30_REFCLK2_P
B52
A53
PCIE30_REFCLK1_N
PCIE30_REFCLK2_N
B53
A54
GPIO3_B2_1V8
PWM15/GPIO1_C6_1V8
B54
A55
PCIE30_REFCLK3_P
PCIE30_REFCLK4_P
B55
A56
PCIE30_REFCLK3_N
PCIE30_REFCLK4_N
B56
A57
GND
GPIO3_B7_1V8
B57
A58
PCIE30_PORT1_TX1P
PCIE30_PORT1_RX1P
B58
A59
PCIE30_PORT1_TX1N
PCIE30_PORT1_RX1N
B59
A60
GND
GND
B60
A61
PCIE30_PORT1_TX0P
PCIE30_PORT1_RX0P
B61
A62
PCIE30_PORT1_TX0N
PCIE30_PORT1_RX0N
B62
A63
GPIO3_C0_1V8
TP_INT_L/GPIO1_C4_1V8
B63
A64
PCIE30_PORT0_TX1P
PCIE30_PORT0_RX1P
B64
A65
PCIE30_PORT0_TX1N
PCIE30_PORT0_RX1N
B65
A66
GND
WAKE0#_3V3
B66
A67
LCD_RESET_L_1V8/GPIO2_B4
NC
B67
A68
PCIE30_PORT0_TX0P
PCIE30_PORT0_RX0P
B68
A69
PCIE30_PORT0_TX0N
PCIE30_PORT0_RX0N
B69
A70
GND
GND
B70
A71
LVDS_A0P
LVDS_B0P
B71
A72
LVDS_A0N
LVDS_B0N
B72
A73
LVDS_A1P
LVDS_B1P
B73
A74
LVDS_A1N
LVDS_B1N
B74
A75
LVDS_A2P
LVDS_B2P
B75
A76
LVDS_A2N
LVDS_B2N
B76
A77
LVDS_VDD_EN_3V3
LVDS_B3P
B77
A78
LVDS_A3P
LVDS_B3N
B78
A79
LVDS_A3N
LCD_BKLT_EN_3V3
B79
A80
GND
GND
B80
A81
LVDS_A_CLKP
LVDS_B_CLKP
B81
A82
LVDS_A_CLKN
LVDS_B_CLKN
B82
A83
I2C1_SCL_M4_1V8
LCD_BKLT_CTRL_3V3
B83
A84
I2C1_SDA_M4_1V8
VCC_5V_SBY
B84
A85
MIPI_TE1_1V8/GPIO3_A6
VCC_5V_SBY
B85
A86
V-_KEY_1V8
VCC_5V_SBY
B86
A87
V+/RECOVERY_KEY_1V8
VCC_5V_SBY
B87
A88
DP1_AUXP
TYPEC1_SSRX1P
B88
A89
DP1_AUXN
TYPEC1_SSRX1N
B89
A90
GND
GND
B90
A91
TYPEC1_SSTX1P
DP1_TX3P
B91
A92
TYPEC1_SSTX1N
DP1_TX3N
B92
A93
HP_DET_L/GPIO1_D5_1V8
SPI0_CS1_M1_1V8
B93
A94
DP1_TX2P
SPI0_MISO_M1_1V8
B94
A95
DP1_TX2N
NC
B95
A96
GND
SPI0_MOSI_M1_1V8
B96
A97
UART6_RX_M1_3V3
SPI0_CS0_M1_1V8
B97
A98
UART6_TX_M1_3V3
TYPEC1_OTG_DM
B98
A99
BOOT_SARADC_IN0_KEY_1V8
TYPEC1_OTG_DP
B99
A100
GND
GND
B100
A101
NC
SPI0_CLK_M1_1V8
B101
A102
NC
NC
B102
A103
NC
NC
B103
A104
VCC_4.5V-18V
VCC_4.5V-18V
B104
A105
VCC_4.5V-18V
VCC_4.5V-18V
B105
A106
VCC_4.5V-18V
VCC_4.5V-18V
B106
A107
VCC_4.5V-18V
VCC_4.5V-18V
B107
A108
VCC_4.5V-18V
VCC_4.5V-18V
B108
A109
VCC_4.5V-18V
VCC_4.5V-18V
B109
A110
GND
GND
B110
ROW C&D引脚定义
TYPE6 C
SMRK_3588_A Row C
SMRK_3588_A Row D
TYPE6 D
C1
GND
GND
D1
C2
NC
UART0_RX_M2_3V3
D2
C3
NC
UART0_TX_M2_3V3
D3
C4
NC
NC
D4
C5
NC
NC
D5
C6
NC
MIPI_DPHY1_TX_CLKP
D6
C7
NC
MIPI_DPHY1_TX_CLKN
D7
C8
NC
NC
D8
C9
MIPI_DPHY1_TX_D1P
MIPI_DPHY1_TX_D2P
D9
C10
MIPI_DPHY1_TX_D1N
MIPI_DPHY1_TX_D2N
D10
C11
GND
GND
D11
C12
MIPI_DPHY1_TX_D3P
MIPI_DPHY1_TX_D0P
D12
C13
MIPI_DPHY1_TX_D3N
MIPI_DPHY1_TX_D0N
D13
C14
NC
NC
D14
C15
NC
NC
D15
C16
UART7_RX_M2_3V3
I2C6_SDA_M0_MIPI_3V3
D16
C17
UART7_TX_M2_3V3
I2C6_SCL_M0_MIPI_3V3
D17
C18
NC
NC
D18
C19
MIPI_CAM1_CLKOUT_3V3
MIPI_DPHY0_RX_D0P
D19
C20
MIPI_DCPHY0_RX_RST_L_1V8
MIPI_DPHY0_RX_D0N
D20
C21
GND
GND
D21
C22
MIPI_DPHY0_RX_CLKP
MIPI_DPHY0_RX_D1P
D22
C23
MIPI_DPHY0_RX_CLKN
MIPI_DPHY0_RX_D1N
D23
C24
MIPI_DCPHY0_RX_PWREN_H_1V8
MIPI_DCPHY0_RX_PDN_H_1V8
D24
C25
MIPI_DPHY0_RX_D3P
MIPI_DPHY0_RX_D2P
D25
C26
MIPI_DPHY0_RX_D3N
MIPI_DPHY0_RX_D2N
D26
C27
NC
NC
D27
C28
NC
NC
D28
C29
MIPI_DPHY1_RX_CLKP
MIPI_CAM2_CLKOUT_3V3
D29
C30
MIPI_DPHY1_RX_CLKN
NC
D30
C31
GND
GND
D31
C32
MIPI_DPHY1_RX_D1P
MIPI_DPHY1_RX_D0P
D32
C33
MIPI_DPHY1_RX_D1N
MIPI_DPHY1_RX_D0N
D33
C34
MIPI_DCPHY1_RX_PWREN_H_1V8
NC
D34
C35
MIPI_DPHY1_RX_D3P
MIPI_DPHY1_RX_D2P
D35
C36
MIPI_DPHY1_RX_D3N
MIPI_DPHY1_RX_D2N
D36
C37
MIPI_DCPHY1_RX_PDN_H_1V8
MIPI_DCPHY1_RX_RST_L_1V8
D37
C38
NC
NC
D38
C39
MIPI_CAM3_CLKOUT_3V3
MIPI_CSI0_RX_CLK1P
D39
C40
NC
MIPI_CSI0_RX_CLK1N
D40
C41
GND
GND
D41
C42
MIPI_CSI0_RX_CLK0P
MIPI_CSI0_PWREN_H_1V8
D42
C43
MIPI_CSI0_RX_CLK0N
MIPI_CSI0_RX_D2P
D43
C44
NC
MIPI_CSI0_RX_D2N
D44
C45
MIPI_CSI0_RST_L_1V8
MIPI_CSI0_PDN_H_1V8
D45
C46
MIPI_CSI0_RX_D1P
MIPI_CSI0_RX_D3P
D46
C47
MIPI_CSI0_RX_D1N
MIPI_CSI0_RX_D3N
D47
C48
NC
NC
D48
C49
MIPI_CSI0_RX_D0P
I2S0_SDI0_1V8
D49
C50
MIPI_CSI0_RX_D0N
I2S0_SDO0_1V8
D50
C51
GND
GND
D51
C52
NC
I2C7_SCL_M0_CODEC_1V8
D52
C53
I2S0_MCLK_1V8
I2C7_SDA_M0_CODEC_1V8
D53
C54
NC
NC
D54
C55
I2S0_LRCK_1V8
I2C4_SDA_M2_MIPI_3V3
D55
C56
I2S0_SCLK_1V8
I2C4_SCL_M2_MIPI_3V3
D56
C57
NC
NC
D57
C58
I2C3_SDA_M0_MIPI_1V8
MIPI_CAM4_CLKOUT_3V3
D58
C59
I2C3_SCL_M0_MIPI_1V8
MIPI_CSI1_PDN_H_1V8
D59
C60
GND
GND
D60
C61
MIPI_CSI1_RX_D3P
MIPI_CSI1_RX_CLK1P
D61
C62
MIPI_CSI1_RX_D3N
MIPI_CSI1_RX_CLK1N
D62
C63
NC
NC
D63
C64
MIPI_CSI1_RX_D1P
NC
D64
C65
MIPI_CSI1_RX_D1N
MIPI_CSI1_RX_D2P
D65
C66
MIPI_CSI1_PWREN_H_1V8
MIPI_CSI1_RX_D2N
D66
C67
MIPI_CSI1_RST_L_1V8
GND
D67
C68
MIPI_CSI1_RX_D0P
MIPI_CSI1_RX_CLK0P
D68
C69
MIPI_CSI1_RX_D0N
MIPI_CSI1_RX_CLK0N
D69
C70
GND
GND
D70
C71
HDMI1_TX0P_PORT
DP/EDP_HPD_1V8
D71
C72
HDMI1_TX0N_PORT
HDMI1_TX_CEC_3V3
D72
C73
NC
NC
D73
C74
HDMI1_TX2P_PORT
HDMI1_eARC+
D74
C75
HDMI1_TX2N_PORT
HDMI1_eARC-/HPD
D75
C76
GND
GND
D76
C77
HDMI1_TX3P_PORT
NC
D77
C78
HDMI1_TX3N_PORT
HDMI1_TX1P_PORT
D78
C79
HDMI_TX1_SDA_M2_5V0
HDMI1_TX1N_PORT
D79
C80
GND
GND
D80
C81
HDMI_TX1_SCL_M2_5V0
UART2_TX_M0_3V3
D81
C82
HDMI_RX_HPD
UART2_RX_M0_3V3
D82
C83
VCC5V_HDMIRX_PORT
HDMI_RX_CEC_M0_3V3
D83
C84
GND
GND
D84
C85
HDMI_RXDDC_SCL_5V0
HDMI_RX_D0P
D85
C86
HDMI_RXDDC_SDA_5V0
HDMI_RX_D0N
D86
C87
GND
GND
D87
C88
HDMI_RX_D2P
HDMI_RX_CLKP
D88
C89
HDMI_RX_D2N
HDMI_RX_CLKN
D89
C90
GND
GND
D90
C91
HDMI_RX_D1P
HDMI0_TX0N_PORT
D91
C92
HDMI_RX_D1N
HDMI0_TX0P_PORT
D92
C93
GND
GND
D93
C94
HDMI0_TX3N_PORT
HDMI0_TX2N_PORT
D94
C95
HDMI0_TX3P_PORT
HDMI0_TX2P_PORT
D95
C96
GND
GND
D96
C97
NC
HDMI0_TX_CEC_3V3
D97
C98
HDMI0_eARC-/HPD
HDMI0_TX1N_PORT
D98
C99
HDMI0_eARC+
HDMI0_TX1P_PORT
D99
C100
GND
GND
D100
C101
NC
HDMI_TX0_SCL_M0_5V0
D101
C102
NC
HDMI_TX0_SDA_M0_5V0
D102
C103
GND
GND
D103
C104
VCC_4.5V-18V
VCC_4.5V-18V
D104
C105
VCC_4.5V-18V
VCC_4.5V-18V
D105
C106
VCC_4.5V-18V
VCC_4.5V-18V
D106
C107
VCC_4.5V-18V
VCC_4.5V-18V
D107
C108
VCC_4.5V-18V
VCC_4.5V-18V
D108
C109
VCC_4.5V-18V
VCC_4.5V-18V
D109
C110
GND
GND
D110
