价格：电议次
更新时间： 2024-01-05 15:40:10
型号：SMRC_3568_A
货期：现货
购买数量： - + (库存0件)
瑞芯微RK3568产化模块
模块具有丰富的IO接口：默认支持2路自适应千兆网口，其中1路千兆网口可选为RGMII接口，1路音频接口，1路SPI接口，1路I2C接口，2路USB3.0_HOST (HOST0可选1路OTG，HOST1可选1路SATA3.0)，2路USB2.0_HOST，2路CAN2.0，1路PCI-E2.1，2路PCI-E3.0(可选1路PCI-E3.0X2），集成标准的音频输入输出信号，4路TTL串口，12路GPIO，2路PWM。
模块支持linux系统，支持适配银河麒麟、翼辉等国产操作系统，采用标准COM-E mini尺寸84mm x55mm，功耗2W～6W。
模块采用全表贴、产化设计，具有功耗低、体积小、满足宽温工作环境的特点。产品可应用于车载网关、工控平板、工业检测、车载中控显示等嵌入式行业市场。
产品特点
Ø 处理器：RK3568四核处理器，集成高性能Mali G52 2EEGPU，主频2.0GHz；
Ø 内存：板载4GB DDR4工业级国产内存颗粒；
Ø 存储：板载64GBEMMC，支持128GB。预留64MB NOR FLASH；
Ø 显示：1路LVDS接口（可选MIPI或者EDP），1路HDMI接口支持4K显示；
Ø 网络：2路自适应千兆网口，其中1路可选RGMII接口；
Ø PCI-E：1路PCI-E2.1 x1接口，2路PCI-E3.0；
Ø SATA：2路SATA3.0接口(USB3.0_HOST1复用SATA1，PCIE2.1复用SATA2)；
Ø USB：2路USB3.0_HOST（其中1路可选USB2.0_OTG），2路USB2.0_HOST；
Ø AUDIO：标准MIC输入、Headphone-out以及SPK音频接口；
Ø 支持2路CAN2.0；1路SPI；1路I2C；12路GPIO；
Ø 4.5V～20V宽电压输入；
Ø 支持特殊工业级-45℃~85℃工作温度；
Ø 标准MINI COM-E 84*55mm尺寸；
Ø 元器件国产品牌。
产品规格
表1 产品规格表
项目
描述
处理器
CPU
瑞芯微RK3568四核处理器，主频2.0GHz，集成
Mali G52 2EE图形处理器，支持4K解码和1080P编码
内存
类型
板载DDR4，标配4GB
存储
FLASH
板载SPI NOR FLASH，容量64MB
EMMC
板载工业级EMMC64GB，支持128GB
COM-E接口
USB
1路USB3.0_HOST（可选SATA3.0）
2路USB2.0_HOST
1路USB2.0_OTG(可选USB3.0_HOST)
SATA
2路SATA3.0接口(USB3.0_HOST复用SATA1，PCIE2.1复用SATA2)
PCIE
默认配置为2路PCI-E 3.0x1可选1路PCI-E3.0x2
1路PCI-E2.1x1，可选SATA3.0
网络
2路千兆网口（YT8511）；其中1路可选RGMII（3.3V）
串口
4路TTL串口
显示
默认1路单通道LVDS，可选单通道MIPI，支持1920*1080分辨率，或者可选EDP输出(2560x1600）；
1路HDMI显示接口，支持4K显示(4096*2304)；
I2C
1路I2C
SPI
1路SPI（可选1路CAN2.0）
CAN
2路CAN2.0，多3路CAN2.0,支持CAN 2.0B协议
Audio
标准MIC输入、Headphone-out以及SPK音频接口
SPK接口支持单通道1.3W
GPIO
12路GPIO，可选GPI或者GPO
接口
MIPI输入接口
支持1路MIPI_CSI；
板对板连接器TXGA FBB04004_F系列
调试口
调试串口，单片机串口，CPU_ejtag
电源
标准DC5V/ 12V输入，支持DC 4.5~20V宽压输入
上电模式
支持来电自启动AT模式；
可选按键触发上电ATX模式
待机模式
支持
功耗
2W~6W（空闲模式2W，内存满压力测试6W以内）
物理参数
尺寸（W×D）
84mm×55mm（MINI COM-E模块）
环境适应性
商业级
工作温度：0℃～50℃, 5～95% RH，不凝结
存储温度：-20℃～70℃, 5～95% RH，不凝结
宽温级
工作温度：-20℃～60℃, 5～95% RH，不凝结
存储温度：-40℃～70℃, 5～95% RH，不凝结
工业级
工作温度：-40℃～70℃, 5～95% RH，不凝结
存储温度：-55℃～85℃, 5～95% RH，不凝结
特殊工业级
工作温度：-43℃～85℃, 5～95% RH，不凝结
IO复用功能说明
IO复用说明
序号
模块默认功能
功能复用1
功能复用2
说明
1.
GBE0
——
2.
2*PCIE3.0
3.
CAN0
I2C1
内核调整
4.
CAN2
I2C4
5.
SD
UART6
6.
USB2.0_2/3
7.
UART3/4/7/8
8.
GBE1
GMAC1
UART1/9
内核、BOM调整
9.
I2C3
10.
USB3.0_HOST0
USB2.0_OTG
默认uboot启动之前为OTG，启动后为HOST
11.
USB3.0_HOST1
SATA3.0_1
12.
1*PCIE2.0
SATA3.0_2
13.
LVDS
单通道MIPI
EDP
14.
SPI3
CAN1
UART9
15.
HDMI1.4/2.0
16.
12*GPIO
产品功能框架

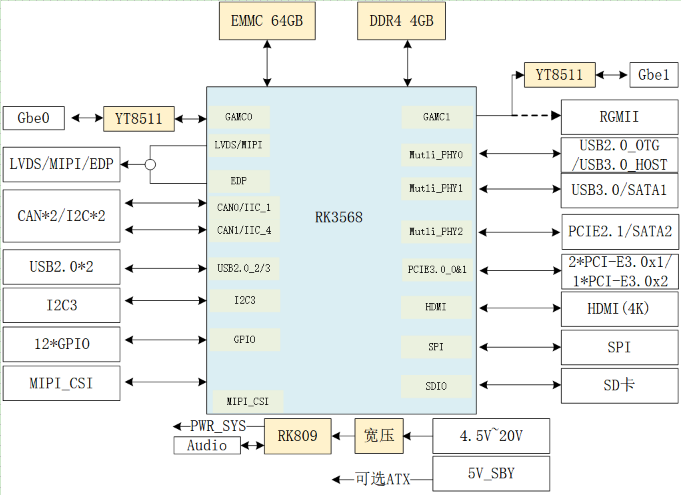

RK3568模块功能框图
外观视图

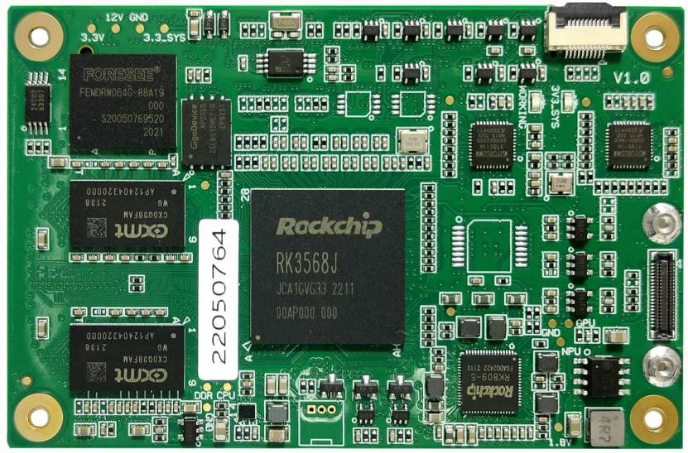

模块正面视图

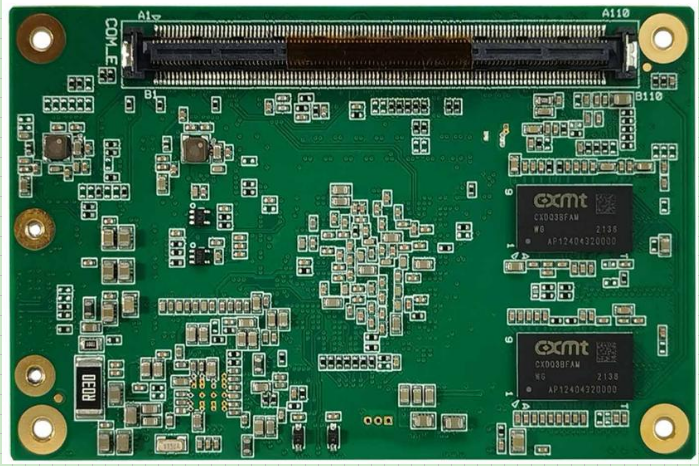

模块背面视图

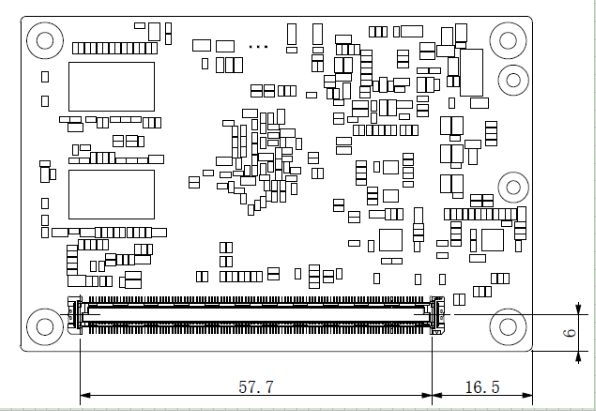

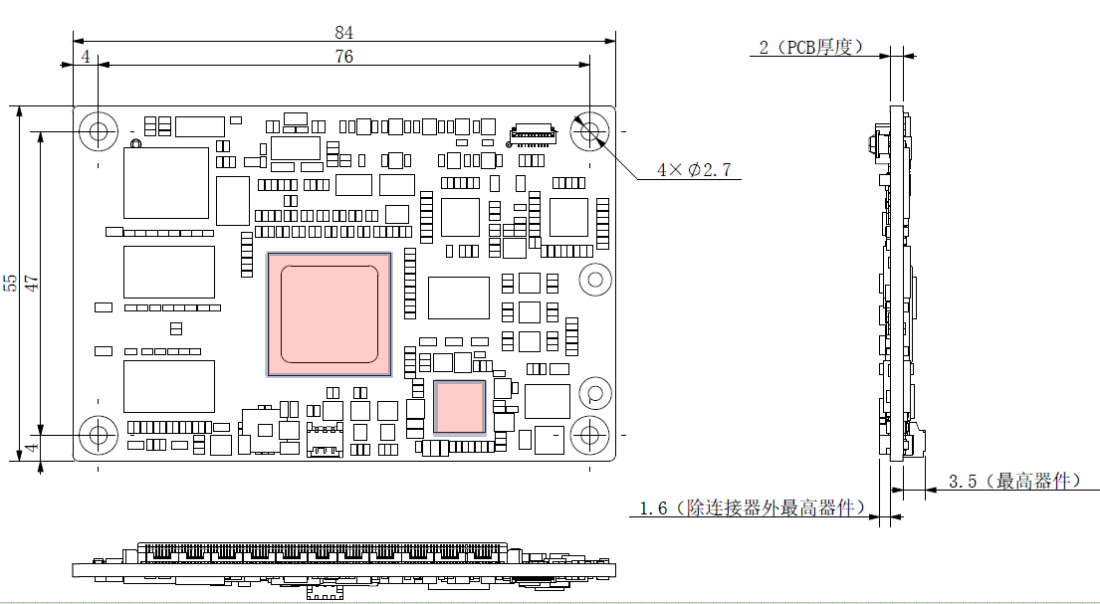

结构尺寸
引脚定义
COM-E模块定义
表3 COM-E模块定义
SMRC_3568_A PIN定义
PIN
ROW A
ROW B
1
GND (FIXED)
2
GBE0_MDI3-
GBE0_LED_ACT#
3
GBE0_MDI3+
GBE1_MDI0+/GMAC1_TXD0/UART9_TX
4
GBE0_LINK100#
GBE1_MDI0-/GMAC1_RXD0
5
GBE0_LINK1000#
GBE1_MDI1+/GMAC1_TXD1/UART9_RX
6
GBE0_MDI2-
GBE1_MDI1-/GMAC1_RXD1
7
GBE0_MDI2+
GBE1_MDI2+/GMAC1_TXD2/UART1_TX
8
GBE0_LINK#
GBE1_MDI2-/GMAC1_RXD2
9
GBE0_MDI1-
GBE1_MDI3+/GMAC1_TXD3/UART1_RX
10
GBE0_MDI1+
GBE1_MDI3-/GMAC1_RXD3
11
12
GBE0_MDI0-
PWRBTN#
13
GBE0_MDI0+
I2C3_SCL
14
MIC1_INP
I2C3_SDA
15
MB_PWREN
MIC1_INN
16
USB3_OTG0_SSTXP/SATA0_TXP
USB3_HOST1_SSTXP/SATA1_TXP
17
USB3_OTG0_SSTXN/SATA0_TXN
USB3_HOST1_SSTXN/SATA1_TXN
18
DEBUG_RXD
SPKN_OUT
19
USB3_OTG0_SSRXP/SATA0_RXP
USB3_HOST1_SSRXP/SATA1_RXP
20
USB3_OTG0_SSRXN/SATA0_RXN
USB3_HOST1_SSRXN/SATA1_RXN
21
22
CAN0_TX/I2C1_SCL
USB_OTG_PWREN
23
CAN0_RX/I2C1_SDA
USB_HOST_PWREN
24
DEBUG_TXD
EXT_EN
25
CAN2_TX/I2C4_SCL
I2S1_SDI0(禁用)
26
CAN2_RX/I2C4_SDA
I2S1_SDI1
27
GBE1_LED_ACT#
SPKP_OUT
28
SATA2_ACT_LED
I2S1_MCLK（禁用）
29
SDMMC0_D0/UART6_TX
I2S1_SCLK_TX（禁用）
30
SDMMC0_D1/UART6_RX
I2S1_LRCK_TX（禁用）
31
32
GBE1_LINK100#
PWM7_IR/GPIO0_C6_d
33
GBE1_LINK1000#
I2C4_SCL/GPIO4_B3_d
34
SDMMC0_D2
I2C4_SDA/GPIO4_B2_d
35
SDMMC0_D3
GMAC1_TXCLK
36
GMAC1_RXCTL
I2S1_SDO0(禁用)
37
GMAC1_TXCTL
GMAC1_RXCLK
38
GMAC1_INT
GMAC1_RSTn
39
SDMMC0_CMD
GMAC1_MDC
40
SDMMC0_CLK
GMAC1_MDIO
41
42
GBE1_LINK#
LCD_EN
43
VCC3V3_SD
LCD_RST
44
SDMMC0_DET
VCC_RTC
45
USB2_HOST2_DM
USB2_HOST3_DM
46
USB2_HOST2_DP
USB2_HOST3_DP
47
UART3_TX
HPL_OUT
48
UART3_RX
HP_SNS
49
UART4_TX
SYS_RESET#
50
UART4_RX
HPR_OUT
51
52
USB3_OTG0_ID
USB3_HOST1_DP
53
USB3_OTG0_VBUSDET
USB3_HOST1_DM
54
GPI0/GPIO3_A2_d
GPO1/GPIO3_B5_d
55
USB3_OTG0_DP
PCIE30_REFCLKP_IN
56
USB3_OTG0_DM
PCIE30_REFCLKN_IN
57
GPO2/GPIO3_C2_d
58
UART8_TX
UART7_TX
59
UART8_RX
UART7_RX
60
61
PCIE30_TX1P
PCIE30_RX1P
62
PCIE30_TX1N
PCIE30_RX1N
63
GPI1/GPIO3_A3_d
GPO3/GPIO3_C3_d
64
PCIE30_TX0P
PCIE30_RX0P
65
PCIE30_TX0N
PCIE30_RX0N
66
PCIE30x2_WAKEn
67
GPI2/GPIO3_A4_d
PCIE30x1_WAKEn
68
PCIE20_TXP/SATA2_TXP
PCIE20_RXP/SATA2_RXP
69
PCIE20_TXN/SATA2_TXN
PCIE20_RXN/SATA2_RXN
70
71
EDP_TX2+/LVDS_A0+/MIPI_DSI_TX0_D0P
HDMITX_SCL
72
EDP_TX2-/LVDS_A0-/MIPI_DSI_TX0_D0N
HDMITX_SDA
73
EDP_TX1+/LVDS_A1+/MIPI_DSI_TX0_D1P
HDMI_TXD2P
74
EDP_TX1-/LVDS_A1-/MIPI_DSI_TX0_D1N
HDMI_TXD2N
75
EDP_TX0+/LVDS_A2+/MIPI_DSI_TX0_D2P
HDMI_TXD1P
76
EDP_TX0-/LVDS_A2-/MIPI_DSI_TX0_D2N
HDMI_TXD1N
77
LVDS/EDP/MIPI_TX0_PWREN
HDMI_TXD0P
78
LVDS_A3+/MIPI_DSI_TX0_D3P
HDMI_TXD0N
79
LVDS_A3-/MIPI_DSI_TX0_D3N
LVDS_BL_PWREN
80
81
EDP_TX3+/LVDS_A_CK+/MIPI_DSI_TX0_CLKP
HDMI_TX_CLKP
82
EDP_TX3-/LVDS_A_CK-/MIPI_DSI_TX0_CLKN
HDMI_TX_CLKN
83
EDP_AUX+/ LVDS_I2C_CK
LCD0_BL_PWM1
84
EDP_AUX-/ LVDS_I2C_DAT
VCC_5V_SBY
85
GPI3/GPIO3_A5_d
86
HDMITX_CEC
87
EDP_HPD
88
PCIE20_REFCLKP
Recovery
89
PCIE20_REFCLKN
HDMI_TX_HPD
90
91
SPI3_CS0/SATA0_ACT_LED/UART9_RX
MIPI_DSI_TX1_D0P
92
SPI3_MISO/SATA1_ACT_LED/UART9_TX
MIPI_DSI_TX1_D0N
93
GPO0/GPIO3_A6_d
MIPI_DSI_TX1_D1P
94
SPI3_CLK/CAN1_RX
MIPI_DSI_TX1_D1N
95
SPI3_MOSI/CAN1_TX
MIPI_DSI_TX1_D2P
96
PCIE20_WAKEn
MIPI_DSI_TX1_D2N
97
PCIE20_PERSTn
MIPI_DSI_TX1_D3P
98
PCIE30x2_PERSTn
MIPI_DSI_TX1_D3N
99
PCIE30x1_PERSTn
LCD1_BL_PWM5
100
101
PCIE20_PRSNT
MIPI_DSI_TX1_CLKP
102
PCIE30x2_PRSNT
MIPI_DSI_TX1_CLKN
103
PCIE30x1_PRSNT
MIPI_TX1_PWREN
104
VCC_12V（4.5~20V）
105
106
107
108
109
110
注：B25,B28,B29,B30,B36默认板载音频接口占用，若做其他接口用，需调整内核
MIPI_CSI接口
信号定义如下：（连接器型号：TXGA_FBB04004-F40S1003K6M）
表4 MIPI_CSI接口定义
PIN脚
信号定义
GND
MIPI_CSI_RX_D0P
MIPI_CSI_RX_D2P
MIPI_CSI_RX_D0N
MIPI_CSI_RX_D2N
MIPI_CSI_RX_D1P
MIPI_CSI_RX_D3P
MIPI_CSI_RX_D1N
MIPI_CSI_RX_D3N
MIPI_CSI_RX_CLK0P
MIPI_CSI_RX_CLK1P
MIPI_CSI_RX_CLK0N
MIPI_CSI_RX_CLK1N
VDD_1V2_DVP
MIPI_CAM0_RST
MIPI_CAM1_RST
VCC_1V8_DVP
MIPI_CAM0_PDN
MIPI_CAM1_PDN
VCC2V8_AVDD_DVP
CIF_CLKOUT
REFCLK_OUT
NC
订货信息
订货型号
规格描述
备注
SMRC_3568_ASH
商业级：4GB内存，64GB EMMC，工作温度：0°C~+50°C
SMRC_3568_ASHW
宽温级：4GB内存，64GB EMMC，工作温度：-20°C~+60°C
SMRC_3568_ASHI
普通工业级：4GB内存，64GB EMMC，工作温度：-40°C~+70°C
SMRC_3568_ASHS
特殊工业级：4GB内存，64GB EMMC，工作温度：-43°C~+85°C
SMRC_3568_AS2H
商业级：4GB内存，128GB EMMC，工作温度：0°C~+50°C
SMRC_3568_AS2HW
宽温级：4GB内存，128GB EMMC，工作温度：-20°C~+60°C
SMRC_3568_AS2HI
普通工业级：4GB内存，128GB EMMC，工作温度：-40°C~+70°C
SMRC_3568_AS2HS
特殊工业级：4GB内存，128GB EMMC，工作温度：-43°C~+85°C
订购SMRC_3568_A系列模块，出货配套清单如下表，清单外物料需要单独订购说明，直接联系众达科技相关业务人员。
品名
数量
单位
SMRC_3568_A*模块
块
标配
散热器
个
选配，含导热垫
三组合螺钉，公制2.5x12mm
选配
CBCE_TYPE10_H底板
配套光盘（用户手册、软件开发、底板设计辅助资料）
张
首次订购标配
装箱清单
