产品概述
本产品是一款小尺寸产化SMARC2.1模块，紧凑型尺寸82mm*50mm，基于瑞芯微旗舰RK3588高性能8核处理器，主频可达2.2GHz，集成4个Cortex-A76和4个Cortex-A55处理器、1个MPli-G610 MC4 GPU、1个NPU处理单元，具备H.264/H.265编解码、6TOPS AI算力；模块具备高性能配置，板载LPDDR48GB内存，支持16GB，板载64GB EMMC，可选128GB和256GB。
模块支持314引脚金手指，适配标准MXM3连接器，具备丰富通用的IO接口。显示输出支持1路4通道 MIPI接口，2路标准HDMI（可选EDP）接口；显示输入支持2路MIPI_CSI接口（1路4lane,1路2lane,可支持2路摄像头）；支持2路千兆网口，1路SATA3.0，1路PCIE3.0x4（可选2路x2或者4路x1模式），1路USB3.0_HOST，1路Type-C接口（可选DP），2路USB2.0_HOST，2路CAN2.0，1路I2S音频接口，1路独立I2C接口，4路TTL串口，5路GPIO（其他接口可复用）。
模块元器件全部选用国产厂商，操作系统支持国产桌面系统银河麒麟V10和国产实时系统翼辉信息SylixOS，满足软硬件国产化的应用需求，可应用于智能座舱、智慧大屏、虚拟/增强现实、边缘计算、IPC、NVR、高端工控平板等行业市场。
² 处理器：RK3588 8核处理器，主频2.2GHz，高性能MPli-G610GPU，内置NPU，支持独立的NEON协处理器；
² 内存：标配板载8GB LPDDR4国产内存颗粒，支持16GB；
² 存储：板载64GBEMMC，支持256GB；
² 显示：输出部分，1路4通道MIPI输出、2路HDMI（可选EDP），支持4K@60Hz，1路DP接口（与TYPE-C复用）；输入：1路4lane MIPI_CSI,1路2lane MIPI_CSI,1路HDMI_IN；
² 网络：支持2路千兆网口，支持光/电combo；
² PCI-E：1路PCI-E3.0x4(可选2路x2或者4路x1模式)；
² SATA：1路SATA3.0接口（复用PCIE2.0）；
² USB：1路USB3.0_HOST，1路Type-C0，2路USB2.0；
² AUDIO：1路I2S信号；
² 支持2路CAN2.0；4路TTL（1路为调试串口），1路SPI，1路独立I2C；5路GPIO；
² 标准DC5V供电，电压输入范围4.5~15V，具备较强的供电适应性；
² 标准SMARC模块紧凑型尺寸82mm×50mm；
² 元器件国产品牌；
² 操作系统国产化，支持国产桌面系统或国产实时系统。
产品规格表
项目
规格描述
处理器
CPU
4 x Cortex-A76（max freq 2.2GHz）+4 x Cortex-A55（max freq 1.8GHz）
GPU
4 x Mali-G610（max freq 1GHz）
兼容支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.2和Vulkan1.2OpenCL 3.0，OpenGL ES 1.1/2.0/ 3.2、Vulkan 1.1
NPU
6TOPS(INT8)、Support INT4/INT8/INT16/FP16
视频编解码
解码
8K@30fps H.264
8K@60fps VP9、H.265、MVC、AVS2
4K@60fps AV1
1080p@60fps MPEG-2、MPEG-1、VC-1、VP8
编码
8K@30fps H.265/H.264
内存
类型
板载LPDDR4，标配8GB，可选16GB
存储
EMMC
板载工业级EMMC 64GB，可选128GB、256GB
SATA
标配1路SATA3.0接口
IO接口（314P金手指）
USB
1路USB3.0_HOST、1路Type-C;
2路USB2.0_HOST
PCIE
标配1路PCI-E 3.0x4可选2路PCI-E3.0x2或者4路PCIE3.0x1
网络
2路千兆网口,支持光/电配置，默认为电口配置
串口
4路TTL串口（其中2路支持4线，1路为TTL调试串口）
显示输出
支持同时4路异显
1路4laneMIPI，支持分辨率4K@60Hz
2路HDMI（可选EDP）接口，支持4K@60Hz
1路DP接口（与TYPE-C复用）
显示输入
1路4lane MIPI CSI；
1路2ane MIPI CSI；
1路HDMI_IN；
I2C
1独立路I2C
SPI
1路SPI
CAN
2路CAN2.0
Audio
1路标准I2S
GPIO
5路GPIO
电源
标准DC5V输入，兼容DC12V输入，支持DC 4.5~15V宽压适应性输入
上电模式
支持来电自启动AT模式和按键触发上电ATX模式
待机唤醒模式
支持
功耗
空闲模式6W，满载功耗10W
物理参数
尺寸（W×D）
82mm×50mm（SMARC模块）
环境适应性
商业级
工作温度：0℃～60℃, 5～95% RH，不凝结
存储温度：-20℃～70℃, 5～95% RH，不凝结
宽温级
工作温度：-20℃～70℃, 5～95% RH，不凝结
存储温度：-40℃～75℃, 5～95% RH，不凝结
工业级
工作温度：-40℃～80℃, 5～95% RH，不凝结
存储温度：-55℃～85℃, 5～95% RH，不凝结
产品框架图
IO复用说明
序号
模块默认功能
功能复用1
功能复用2
说明
1.
GBE0/1
——
2.
SATA3.0
PCIE2.0
内核调整
3.
MIPI_CSI0 2lane
GPIO*6
GPIO*4+UART3
4.
MIPI_CSI1 4lane
GPIO*4
5.
TYPEC0
USB 3.0 HOST
DP 4lane
6.
USB3.0 HOST
7.
USB2.0 HOST
8.
PCIE3.0 x4
4*PCIE3.0 x1
2*PCIE3.0 x2+serdes*2
9.
MIPI4lane
GPIO*3
可复用为单通道输出
10.
HDMI0
DP0
11.
DP1
12.
SP1*1
13.
CAN*2
14.
I2S*1
GPIO*7
15.
HDMI_RX
16.
UART*4
UART*1+10GPIO
UART*1+8GPIO+2CAN
UART2不能复用

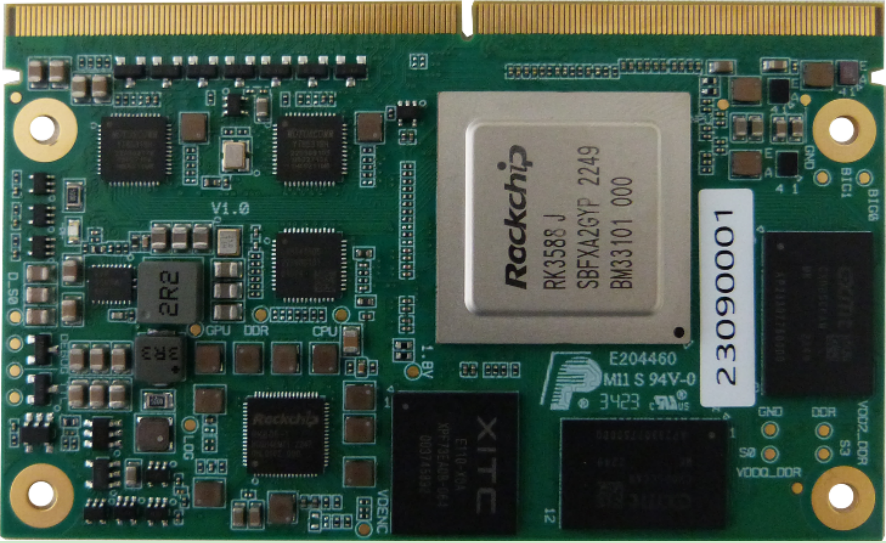

模块正面图

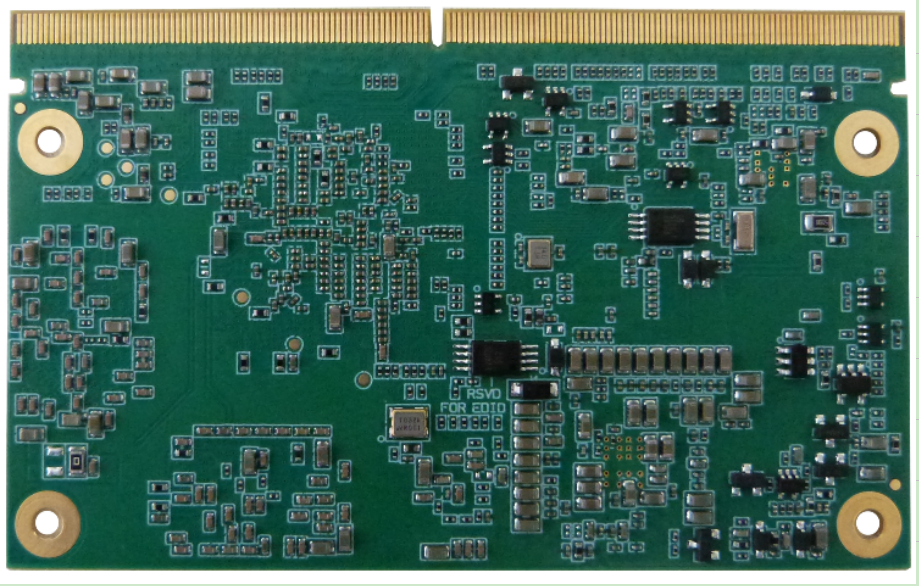

模块背面图
产品外形尺寸图
如下图示阴影标注区域为需散热芯片，散热垫厚度建议1mm。
散热器件位置图
SMARC接口定义如下表；
SMARC接口定义表
PIN
Signal
P1
SMB_ALERT_1V8#
S1
I2C5_SCL_M0_1V8
P2
GND
S2
I2C5_SDA_M0_1V38
P3
MIPI_CSI1_RX_CLK0P
S3
P4
MIPI_CSI1_RX_CLK0N
S4
MIPI_CAM1_CLKOUT_1V8
P5
NC
S5
I2C3_SCL_M0_1V8
P6
S6
MIPI_CAM2_CLKOUT_1V8
P7
MIPI_CSI1_RX_D0P
S7
I2C3_SDA_M0_1V8
P8
MIPI_CSI1_RX_D0N
S8
MIPI_CSI0_RX_CLK0P
P9
S9
MIPI_CSI0_RX_CLK0N
P10
MIPI_CSI1_RX_D1P
S10
P11
MIPI_CSI1_RX_D1N
S11
MIPI_CSI0_RX_D0P
P12
S12
MIPI_CSI0_RX_D0N
P13
MIPI_CSI1_RX_D2P
S13
P14
MIPI_CSI1_RX_D2N
S14
MIPI_CSI0_RX_D1P
P15
S15
MIPI_CSI0_RX_D1N
P16
MIPI_CSI1_RX_D3P
S16
P17
MIPI_CSI1_RX_D3N
S17
GBE1_P0_P
P18
S18
GBE1_P0_N
P19
GBE0_P3_N
S19
GBE1_LED_LINK100#_3V3
P20
GBE0_P3_P
S20
GBE1_P1_P
P21
GBE0_LINK100#_3V3
S21
GBE1_P1_N
P22
GBE0_LINK1000#_3V3
S22
GBE1_LED_LINK1000#_3V3
P23
GBE0_P2_N
S23
GBE1_P2_P
P24
GBE0_P2_P
S24
GBE1_P2_N
P25
GBE0_LED_ACT#_3V3
S25
P26
GBE0_P1_N
S26
GBE1_P3_P
P27
GBE0_P1_P
S27
GBE1_P3_N
P28
S28
P29
GBE0_P0_N
S29
PCIE30_PORTD_TX1P/SERDES_0_TX+
P30
GBE0_P0_P
S30
PCIE30_PORTD_TX1N/SERDES_0_TX-
P31
S31
GBE1_LED_ACT#_3V3
P32
S32
PCIE30_PORTD_RX1P/SERDES_0_RX+
P33
SDMMC0_WP_3V3
S33
PCIE30_PORTD_RX1N/SERDES_0_RX-
P34
SDMMC0_CMD
S34
P35
SD_DET#_1V8
S35
PCIE30_REFCLKD_P
P36
SDMMC0_CLK
S36
PCIE30_REFCLKD_N
P37
SDMMC0_PWREN_3V3
S37
P38
S38
I2S0_MCLK_1V8
P39
SDMMC0_D0
S39
I2S0_LRCK_1V8
P40
SDMMC0_D1
S40
I2S0_SDO0_1V8
P41
SDMMC0_D2
S41
I2S0_SDI0_1V8
P42
SDMMC0_D3
S42
I2S0_SCLK_1V8
P43
SPI2_CS0_M1_1V8
S43
P44
SPI2_CLK_M1_1V8
S44
P45
SPI2_MOSI_M1_1V8
S45
P46
S46
P47
S47
P48
SATA30_0_TXP
S48
I2C7_SCL_M0_1V8
P49
SATA30_0_TXN
S49
I2C7_SDA_M0_1V8
P50
S50
HDMI_RX_SCL_M1_1V8
P51
SATA30_0_RXP
S51
HDMI_RX_SDA_M1_1V8
P52
SATA30_0_RXN
S52
HDMI_RX_CLKP
P53
S53
HDMI_RX__CLKN
P54
S54
SATA0_ACT_LED_M1_3V3
P55
S55
HDMI_RX_D0P
P56
VCC5V_HDMIRX_PORT
S56
HDMI_RX_D0N
P57
HDMI_RX_HPDOUT_M1_1V8
S57
HDMI_RX_D1P
P58
HDMI_RX_CEC_M1_1V8
S58
HDMI_RX_D1N
P59
S59
HDMI_RX_D2P
P60
USB20_HOST0_DP
S60
HDMI_RX_D2N
P61
USB20_HOST0_DM
S61
P62
S62
TYPEC0_SSTX1P
P63
S63
TYPEC0_SSTX1N
P64
S64
P65
USB20_HOST1_DP
S65
TYPEC0_SSRX1P
P66
S66
TYPEC0_SSRX1N
P67
S67
P68
S68
TYPEC0_OTG_DP
P69
TYPEC1_OTG_DP
S69
TYPEC0_OTG_DM
P70
TYPEC1_OTG_DM
S70
P71
USB2_EN_3V3
S71
TYPEC1_SSTX1P
P72
VCC_5V_SBY
S72
TYPEC1_SSTX1N
P73
VDC_INPUT
S73
P74
USB3_EN_3V3
S74
TYPEC1_SSRX1P
<KEY>
S75
TYPEC1_SSRX1N
P75
EXCD0_PERST#_1V8
P76
S76
P77
S77
P78
S78
PCIE30_PORTC_RX0P/SERDES_1_RX+
P79
S79
PCIE30_PORTC_RX0N/SERDES_1_RX-
P80
PCIE30_REFCLKC_P
S80
P81
PCIE30_REFCLKC_N
S81
PCIE30_PORTC_TX0P/SERDES_1_TX+
P82
S82
PCIE30_PORTC_TX0N/SERDES_1_TX-
P83
PCIE30_REFCLKA_P
S83
P84
PCIE30_REFCLKA_N
S84
PCIE30_REFCLKB_P
P85
S85
PCEI30_REFCLKB_N
P86
PCIE30_PORTA_RX0P
S86
P87
PCIE30_PORTA_RX0N
S87
PCIE30_PORTB_RX1P
P88
S88
PCIE30_PORTB_RX1N
P89
PCIE30_PORTA_TX0P
S89
P90
PCIE30_PORTA_TX0N
S90
PCIE30_PORTB_TX1P
P91
S91
PCIE30_PORTB_TX1N
P92
HDMI0_TX2P_PORT/ EDP_TX0_D2P
S92
P93
HDMI0_TX2N_PORT/
EDP_TX0_D2N
S93
P94
S94
P95
HDMI0_TX1P_PORT/
EDP_TX0_D1P
S95
HDMITX1_CEC_M0_1V8
P96
HDMI0_TX1N_PORT/
EDP_TX0_D1N
S96
P97
S97
P98
HDMI0_TX0P_PORT/ EDP_TX0_D0P
S98
HDMITX0_CEC_M0_1V8
P99
HDMI0_TX0N_PORT/ EDP_TX0_D0N
S99
TYPEC0_SSRX2P
P100
S100
TYPEC0_SSRX2N
P101
HDMI0_TX3P_PORT/
EDP_TX0_D3P
S101
P102
HDMI0_TX3N_PORT/
EDP_TX0_D3N
S102
TYPEC0_SSTX2P
P103
S103
TYPEC0_SSTX2N
P104
HDMI0_TX_SBDN/ EDP_TX0_AUXN/HPD
S104
P105
HDM0_TX_SBDP/EDP_TX0_AUXP
S105
DP0_AUXP/TYPEC0_AUXP
P106
HDMI_TX0_SDA_M0_1V8
S106
DP0_AUXM/TYPEC0_AUXN
P107
HDMI_TX0_SCL_M0_1V8
S107
GPIO4_A3/LCD1_BKLT_EN_1V8
P108
MIPI_CSI0_PWREN_H_1V8
S108
HDMI1_TX_SBDP/EDP_TX1_AUXP
P109
MIPI_CSI1_PWREN_H_1V8
S109
HDMI1_TX_SBDN/EDP_TX1_AUXN/HPD
P110
MIPI_CSI0_RST_L_1V8
S110
P111
MIPI_CSI1_RST_L_1V8
S111
HDMI1_TX0P_PORT/EDP_TX1_D0P
P112
MIPI_CSI1_PDN_H_1V8
S112
HDMI1_TX0N_PORT/EDP_TX1_D0N
P113
MIPI_CSI0_PDN_H_1V8
S113
EDP_HPD_1V8
P114
GPIO2_B4_1V8
S114
HDMI1_TX1P_PORT/EDP_TX1_D1P
P115
GPIO2_B5_1V8
S115
DHMI1_TX1N_PORT/EDP_TX1_D1N
P116
GPIO2_C3_1V8
S116
GPIO3_A6/LCD1_VDD_EN_1V8
P117
GPIO2_C5_1V8
S117
HDMI1_TX2P_PORT/DEP_TX1_D2P
P118
GPIO3_B7_1V8
S118
HDMI1_TX2N_PORT/DEP_TX1_D2N
P119
GPIO0_D3/CC_INT#1V8
S119
P120
S120
HDMI1_TX3P_PORT/DEP_TX1_D3P
P121
I2C6_SCL_M0_1V8
S121
HDMI1_TX3N_PORT/DEP_TX1_D3N
P122
I2C6_SDA_M0_1V8
S122
GPIO3_B6/LCD1_BKLT_PWM_1V8
P123
HDMI_TX1_SCL_M1_1V8
S123
SARADC_VIN3_KEY
P124
HDMI_TX1_SDA_M1_1V8
S124
P125
S125
MIPI_DPHY0_TX_D0P
P126
CB_RESET#_1V8
S126
MIPI_DPHY0_TX_D0N
P127
RESET_L_KEY_1V8
S127
GPIO1_D5/LCD0_BKLT_EN_1V8
P128
PWRON_L_KEY_4V0
S128
MIPI_DPHY0_TX_D1P
P129
UART8_TX_M0_1V8
S129
MIPI_DPHY0_TX_D1N
P130
UART8_RX_M0_1V8
S130
P131
UART8_RTS#_M0_1V8
S131
MIPI_DPHY0_TX_D2P
P132
UART8_CTS#_M0_1V8
S132
MIPI_DPHY0_TX_D2N
P133
S133
GPIO1_C4/LCD0_VDD_EN_1V8
P134
UART2_TX_M0_1V8
S134
MIPI_DPHY0_TX_CLKP
P135
UART2_RX_M0_1V8
S135
MIPI_DPHY0_TX_CLKN
P136
UART9_TX_M1_1V8
S136
P137
UART9_RX_M1_1V8
S137
MIPI_DPHY0_TX_D3P
P138
UART9_RTS#_M1_1V8
S138
MIPI_DPHY0_TX_D3N
P139
UART0_CTS#_M1_1V8
S139
I2C1_SCL_M4_1V8
P140
UART0_TX_M0_1V8
S140
I2C1_SDA_M4_1V8
P141
UART0_RX_M0_1V8
S141
GPIO1_C6/LCD0_BKLT_PWM_1V8
P142
S142
V-_KEY_1V8
P143
CAN0_TX_M0_1V8
S143
P144
CAN0_RX_M0_1V8
S144
P145
CAN2_TX_M1_1V8
S145
P146
CAN2_RX_M1_1V8
S146
WAKE0#_3V3
P147
VDD_IN
S147
VCC_RTC
P148
S148
P149
S149
P150
S150
P151
S151
P152
S152
P153
S153
MB_PWREN_H_3V3
P154
S154
P155
S155
V+/RECOVERY_KEY_1V8
P156
S156
-
S157
POWER_OFF#
S158
展会合作/友情链接：010-62681105
传真：010-62681234
产品概述
本产品是一款小尺寸产化SMARC2.1模块，紧凑型尺寸82mm*50mm，基于瑞芯微旗舰RK3588高性能8核处理器，主频可达2.2GHz，集成4个Cortex-A76和4个Cortex-A55处理器、1个MPli-G610 MC4 GPU、1个NPU处理单元，具备H.264/H.265编解码、6TOPS AI算力；模块具备高性能配置，板载LPDDR48GB内存，支持16GB，板载64GB EMMC，可选128GB和256GB。
模块支持314引脚金手指，适配标准MXM3连接器，具备丰富通用的IO接口。显示输出支持1路4通道 MIPI接口，2路标准HDMI（可选EDP）接口；显示输入支持2路MIPI_CSI接口（1路4lane,1路2lane,可支持2路摄像头）；支持2路千兆网口，1路SATA3.0，1路PCIE3.0x4（可选2路x2或者4路x1模式），1路USB3.0_HOST，1路Type-C接口（可选DP），2路USB2.0_HOST，2路CAN2.0，1路I2S音频接口，1路独立I2C接口，4路TTL串口，5路GPIO（其他接口可复用）。
模块元器件全部选用国产厂商，操作系统支持国产桌面系统银河麒麟V10和国产实时系统翼辉信息SylixOS，满足软硬件国产化的应用需求，可应用于智能座舱、智慧大屏、虚拟/增强现实、边缘计算、IPC、NVR、高端工控平板等行业市场。
产品特点
² 处理器：RK3588 8核处理器，主频2.2GHz，高性能MPli-G610GPU，内置NPU，支持独立的NEON协处理器；
² 内存：标配板载8GB LPDDR4国产内存颗粒，支持16GB；
² 存储：板载64GBEMMC，支持256GB；
² 显示：输出部分，1路4通道MIPI输出、2路HDMI（可选EDP），支持4K@60Hz，1路DP接口（与TYPE-C复用）；输入：1路4lane MIPI_CSI,1路2lane MIPI_CSI,1路HDMI_IN；
² 网络：支持2路千兆网口，支持光/电combo；
² PCI-E：1路PCI-E3.0x4(可选2路x2或者4路x1模式)；
² SATA：1路SATA3.0接口（复用PCIE2.0）；
² USB：1路USB3.0_HOST，1路Type-C0，2路USB2.0；
² AUDIO：1路I2S信号；
² 支持2路CAN2.0；4路TTL（1路为调试串口），1路SPI，1路独立I2C；5路GPIO；
² 标准DC5V供电，电压输入范围4.5~15V，具备较强的供电适应性；
² 标准SMARC模块紧凑型尺寸82mm×50mm；
² 元器件国产品牌；
² 操作系统国产化，支持国产桌面系统或国产实时系统。
产品规格
规格信息
产品规格表
项目
规格描述
处理器
CPU
4 x Cortex-A76（max freq 2.2GHz）+4 x Cortex-A55（max freq 1.8GHz）
GPU
4 x Mali-G610（max freq 1GHz）
兼容支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.2和Vulkan1.2OpenCL 3.0，OpenGL ES 1.1/2.0/ 3.2、Vulkan 1.1
NPU
6TOPS(INT8)、Support INT4/INT8/INT16/FP16
视频编解码
解码
8K@30fps H.264
8K@60fps VP9、H.265、MVC、AVS2
4K@60fps AV1
1080p@60fps MPEG-2、MPEG-1、VC-1、VP8
编码
8K@30fps H.265/H.264
内存
类型
板载LPDDR4，标配8GB，可选16GB
存储
EMMC
板载工业级EMMC 64GB，可选128GB、256GB
SATA
标配1路SATA3.0接口
IO接口（314P金手指）
USB
1路USB3.0_HOST、1路Type-C;
2路USB2.0_HOST
PCIE
标配1路PCI-E 3.0x4可选2路PCI-E3.0x2或者4路PCIE3.0x1
网络
2路千兆网口,支持光/电配置，默认为电口配置
串口
4路TTL串口（其中2路支持4线，1路为TTL调试串口）
显示输出
支持同时4路异显
1路4laneMIPI，支持分辨率4K@60Hz
2路HDMI（可选EDP）接口，支持4K@60Hz
1路DP接口（与TYPE-C复用）
显示输入
1路4lane MIPI CSI；
1路2ane MIPI CSI；
1路HDMI_IN；
I2C
1独立路I2C
SPI
1路SPI
CAN
2路CAN2.0
Audio
1路标准I2S
GPIO
5路GPIO
电源
类型
标准DC5V输入，兼容DC12V输入，支持DC 4.5~15V宽压适应性输入
上电模式
支持来电自启动AT模式和按键触发上电ATX模式
待机唤醒模式
支持
功耗
空闲模式6W，满载功耗10W
物理参数
尺寸（W×D）
82mm×50mm（SMARC模块）
环境适应性
商业级
工作温度：0℃～60℃, 5～95% RH，不凝结
存储温度：-20℃～70℃, 5～95% RH，不凝结
宽温级
工作温度：-20℃～70℃, 5～95% RH，不凝结
存储温度：-40℃～75℃, 5～95% RH，不凝结
工业级
工作温度：-40℃～80℃, 5～95% RH，不凝结
存储温度：-55℃～85℃, 5～95% RH，不凝结
产品框架图
产品框架图
IO复用功能说明
IO复用说明
序号
模块默认功能
功能复用1
功能复用2
说明
1.
GBE0/1
——
——
2.
SATA3.0
PCIE2.0
——
内核调整
3.
MIPI_CSI0 2lane
GPIO*6
GPIO*4+UART3
内核调整
4.
MIPI_CSI1 4lane
GPIO*4
——
内核调整
5.
TYPEC0
USB 3.0 HOST
DP 4lane
内核调整
6.
USB3.0 HOST
——
——
7.
USB2.0 HOST
8.
PCIE3.0 x4
4*PCIE3.0 x1
2*PCIE3.0 x2+serdes*2
内核调整
9.
MIPI4lane
GPIO*3
可复用为单通道输出
内核调整
10.
HDMI0
DP0
——
11.
DP1
HDMI0
——
12.
SP1*1
GPIO*4
——
内核调整
13.
CAN*2
GPIO*4
——
内核调整
14.
I2S*1
GPIO*7
——
内核调整
15.
HDMI_RX
GPIO*4
——
内核调整
16.
UART*4
UART*1+10GPIO
UART*1+8GPIO+2CAN
UART2不能复用
产品结构
产品外观
模块正面图
模块背面图
结构尺寸
产品外形尺寸图
散热设计
如下图示阴影标注区域为需散热芯片，散热垫厚度建议1mm。
散热器件位置图
产品电气接口
SMARC接口定义如下表；
SMARC接口定义表
PIN
Signal
PIN
Signal
P1
SMB_ALERT_1V8#
S1
I2C5_SCL_M0_1V8
P2
GND
S2
I2C5_SDA_M0_1V38
P3
MIPI_CSI1_RX_CLK0P
S3
GND
P4
MIPI_CSI1_RX_CLK0N
S4
MIPI_CAM1_CLKOUT_1V8
P5
NC
S5
I2C3_SCL_M0_1V8
P6
NC
S6
MIPI_CAM2_CLKOUT_1V8
P7
MIPI_CSI1_RX_D0P
S7
I2C3_SDA_M0_1V8
P8
MIPI_CSI1_RX_D0N
S8
MIPI_CSI0_RX_CLK0P
P9
GND
S9
MIPI_CSI0_RX_CLK0N
P10
MIPI_CSI1_RX_D1P
S10
GND
P11
MIPI_CSI1_RX_D1N
S11
MIPI_CSI0_RX_D0P
P12
GND
S12
MIPI_CSI0_RX_D0N
P13
MIPI_CSI1_RX_D2P
S13
GND
P14
MIPI_CSI1_RX_D2N
S14
MIPI_CSI0_RX_D1P
P15
GND
S15
MIPI_CSI0_RX_D1N
P16
MIPI_CSI1_RX_D3P
S16
GND
P17
MIPI_CSI1_RX_D3N
S17
GBE1_P0_P
P18
GND
S18
GBE1_P0_N
P19
GBE0_P3_N
S19
GBE1_LED_LINK100#_3V3
P20
GBE0_P3_P
S20
GBE1_P1_P
P21
GBE0_LINK100#_3V3
S21
GBE1_P1_N
P22
GBE0_LINK1000#_3V3
S22
GBE1_LED_LINK1000#_3V3
P23
GBE0_P2_N
S23
GBE1_P2_P
P24
GBE0_P2_P
S24
GBE1_P2_N
P25
GBE0_LED_ACT#_3V3
S25
GND
P26
GBE0_P1_N
S26
GBE1_P3_P
P27
GBE0_P1_P
S27
GBE1_P3_N
P28
NC
S28
GND
P29
GBE0_P0_N
S29
PCIE30_PORTD_TX1P/SERDES_0_TX+
P30
GBE0_P0_P
S30
PCIE30_PORTD_TX1N/SERDES_0_TX-
P31
NC
S31
GBE1_LED_ACT#_3V3
P32
GND
S32
PCIE30_PORTD_RX1P/SERDES_0_RX+
P33
SDMMC0_WP_3V3
S33
PCIE30_PORTD_RX1N/SERDES_0_RX-
P34
SDMMC0_CMD
S34
GND
P35
SD_DET#_1V8
S35
PCIE30_REFCLKD_P
P36
SDMMC0_CLK
S36
PCIE30_REFCLKD_N
P37
SDMMC0_PWREN_3V3
S37
NC
P38
GND
S38
I2S0_MCLK_1V8
P39
SDMMC0_D0
S39
I2S0_LRCK_1V8
P40
SDMMC0_D1
S40
I2S0_SDO0_1V8
P41
SDMMC0_D2
S41
I2S0_SDI0_1V8
P42
SDMMC0_D3
S42
I2S0_SCLK_1V8
P43
SPI2_CS0_M1_1V8
S43
NC
P44
SPI2_CLK_M1_1V8
S44
NC
P45
SPI2_MOSI_M1_1V8
S45
NC
P46
SPI2_MOSI_M1_1V8
S46
NC
P47
GND
S47
GND
P48
SATA30_0_TXP
S48
I2C7_SCL_M0_1V8
P49
SATA30_0_TXN
S49
I2C7_SDA_M0_1V8
P50
GND
S50
HDMI_RX_SCL_M1_1V8
P51
SATA30_0_RXP
S51
HDMI_RX_SDA_M1_1V8
P52
SATA30_0_RXN
S52
HDMI_RX_CLKP
P53
GND
S53
HDMI_RX__CLKN
P54
NC
S54
SATA0_ACT_LED_M1_3V3
P55
NC
S55
HDMI_RX_D0P
P56
VCC5V_HDMIRX_PORT
S56
HDMI_RX_D0N
P57
HDMI_RX_HPDOUT_M1_1V8
S57
HDMI_RX_D1P
P58
HDMI_RX_CEC_M1_1V8
S58
HDMI_RX_D1N
P59
GND
S59
HDMI_RX_D2P
P60
USB20_HOST0_DP
S60
HDMI_RX_D2N
P61
USB20_HOST0_DM
S61
GND
P62
NC
S62
TYPEC0_SSTX1P
P63
NC
S63
TYPEC0_SSTX1N
P64
NC
S64
GND
P65
USB20_HOST1_DP
S65
TYPEC0_SSRX1P
P66
USB20_HOST1_DP
S66
TYPEC0_SSRX1N
P67
NC
S67
GND
P68
GND
S68
TYPEC0_OTG_DP
P69
TYPEC1_OTG_DP
S69
TYPEC0_OTG_DM
P70
TYPEC1_OTG_DM
S70
GND
P71
USB2_EN_3V3
S71
TYPEC1_SSTX1P
P72
VCC_5V_SBY
S72
TYPEC1_SSTX1N
P73
VDC_INPUT
S73
GND
P74
USB3_EN_3V3
S74
TYPEC1_SSRX1P
<KEY>
S75
TYPEC1_SSRX1N
P75
EXCD0_PERST#_1V8
<KEY>
P76
NC
S76
NC
P77
NC
S77
NC
P78
NC
S78
PCIE30_PORTC_RX0P/SERDES_1_RX+
P79
GND
S79
PCIE30_PORTC_RX0N/SERDES_1_RX-
P80
PCIE30_REFCLKC_P
S80
GND
P81
PCIE30_REFCLKC_N
S81
PCIE30_PORTC_TX0P/SERDES_1_TX+
P82
GND
S82
PCIE30_PORTC_TX0N/SERDES_1_TX-
P83
PCIE30_REFCLKA_P
S83
GND
P84
PCIE30_REFCLKA_N
S84
PCIE30_REFCLKB_P
P85
GND
S85
PCEI30_REFCLKB_N
P86
PCIE30_PORTA_RX0P
S86
GND
P87
PCIE30_PORTA_RX0N
S87
PCIE30_PORTB_RX1P
P88
GND
S88
PCIE30_PORTB_RX1N
P89
PCIE30_PORTA_TX0P
S89
GND
P90
PCIE30_PORTA_TX0N
S90
PCIE30_PORTB_TX1P
P91
GND
S91
PCIE30_PORTB_TX1N
P92
HDMI0_TX2P_PORT/ EDP_TX0_D2P
S92
GND
P93
HDMI0_TX2N_PORT/
EDP_TX0_D2N
S93
NC
P94
GND
S94
NC
P95
HDMI0_TX1P_PORT/
EDP_TX0_D1P
S95
HDMITX1_CEC_M0_1V8
P96
HDMI0_TX1N_PORT/
EDP_TX0_D1N
S96
NC
P97
GND
S97
NC
P98
HDMI0_TX0P_PORT/ EDP_TX0_D0P
S98
HDMITX0_CEC_M0_1V8
P99
HDMI0_TX0N_PORT/ EDP_TX0_D0N
S99
TYPEC0_SSRX2P
P100
GND
S100
TYPEC0_SSRX2N
P101
HDMI0_TX3P_PORT/
EDP_TX0_D3P
S101
GND
P102
HDMI0_TX3N_PORT/
EDP_TX0_D3N
S102
TYPEC0_SSTX2P
P103
GND
S103
TYPEC0_SSTX2N
P104
HDMI0_TX_SBDN/ EDP_TX0_AUXN/HPD
S104
NC
P105
HDM0_TX_SBDP/EDP_TX0_AUXP
S105
DP0_AUXP/TYPEC0_AUXP
P106
HDMI_TX0_SDA_M0_1V8
S106
DP0_AUXM/TYPEC0_AUXN
P107
HDMI_TX0_SCL_M0_1V8
S107
GPIO4_A3/LCD1_BKLT_EN_1V8
P108
MIPI_CSI0_PWREN_H_1V8
S108
HDMI1_TX_SBDP/EDP_TX1_AUXP
P109
MIPI_CSI1_PWREN_H_1V8
S109
HDMI1_TX_SBDN/EDP_TX1_AUXN/HPD
P110
MIPI_CSI0_RST_L_1V8
S110
GND
P111
MIPI_CSI1_RST_L_1V8
S111
HDMI1_TX0P_PORT/EDP_TX1_D0P
P112
MIPI_CSI1_PDN_H_1V8
S112
HDMI1_TX0N_PORT/EDP_TX1_D0N
P113
MIPI_CSI0_PDN_H_1V8
S113
EDP_HPD_1V8
P114
GPIO2_B4_1V8
S114
HDMI1_TX1P_PORT/EDP_TX1_D1P
P115
GPIO2_B5_1V8
S115
DHMI1_TX1N_PORT/EDP_TX1_D1N
P116
GPIO2_C3_1V8
S116
GPIO3_A6/LCD1_VDD_EN_1V8
P117
GPIO2_C5_1V8
S117
HDMI1_TX2P_PORT/DEP_TX1_D2P
P118
GPIO3_B7_1V8
S118
HDMI1_TX2N_PORT/DEP_TX1_D2N
P119
GPIO0_D3/CC_INT#1V8
S119
GND
P120
GND
S120
HDMI1_TX3P_PORT/DEP_TX1_D3P
P121
I2C6_SCL_M0_1V8
S121
HDMI1_TX3N_PORT/DEP_TX1_D3N
P122
I2C6_SDA_M0_1V8
S122
GPIO3_B6/LCD1_BKLT_PWM_1V8
P123
HDMI_TX1_SCL_M1_1V8
S123
SARADC_VIN3_KEY
P124
HDMI_TX1_SDA_M1_1V8
S124
GND
P125
NC
S125
MIPI_DPHY0_TX_D0P
P126
CB_RESET#_1V8
S126
MIPI_DPHY0_TX_D0N
P127
RESET_L_KEY_1V8
S127
GPIO1_D5/LCD0_BKLT_EN_1V8
P128
PWRON_L_KEY_4V0
S128
MIPI_DPHY0_TX_D1P
P129
UART8_TX_M0_1V8
S129
MIPI_DPHY0_TX_D1N
P130
UART8_RX_M0_1V8
S130
GND
P131
UART8_RTS#_M0_1V8
S131
MIPI_DPHY0_TX_D2P
P132
UART8_CTS#_M0_1V8
S132
MIPI_DPHY0_TX_D2N
P133
GND
S133
GPIO1_C4/LCD0_VDD_EN_1V8
P134
UART2_TX_M0_1V8
S134
MIPI_DPHY0_TX_CLKP
P135
UART2_RX_M0_1V8
S135
MIPI_DPHY0_TX_CLKN
P136
UART9_TX_M1_1V8
S136
GND
P137
UART9_RX_M1_1V8
S137
MIPI_DPHY0_TX_D3P
P138
UART9_RTS#_M1_1V8
S138
MIPI_DPHY0_TX_D3N
P139
UART0_CTS#_M1_1V8
S139
I2C1_SCL_M4_1V8
P140
UART0_TX_M0_1V8
S140
I2C1_SDA_M4_1V8
P141
UART0_RX_M0_1V8
S141
GPIO1_C6/LCD0_BKLT_PWM_1V8
P142
GND
S142
V-_KEY_1V8
P143
CAN0_TX_M0_1V8
S143
GND
P144
CAN0_RX_M0_1V8
S144
NC
P145
CAN2_TX_M1_1V8
S145
NC
P146
CAN2_RX_M1_1V8
S146
WAKE0#_3V3
P147
VDD_IN
S147
VCC_RTC
P148
VDD_IN
S148
NC
P149
VDD_IN
S149
NC
P150
VDD_IN
S150
NC
P151
VDD_IN
S151
NC
P152
VDD_IN
S152
NC
P153
VDD_IN
S153
MB_PWREN_H_3V3
P154
VDD_IN
S154
NC
P155
VDD_IN
S155
V+/RECOVERY_KEY_1V8
P156
VDD_IN
S156
NC
-
-
S157
POWER_OFF#
-
-
S158
GND
