龙芯2K2000国产化mini COM-E模块
次
产品概述

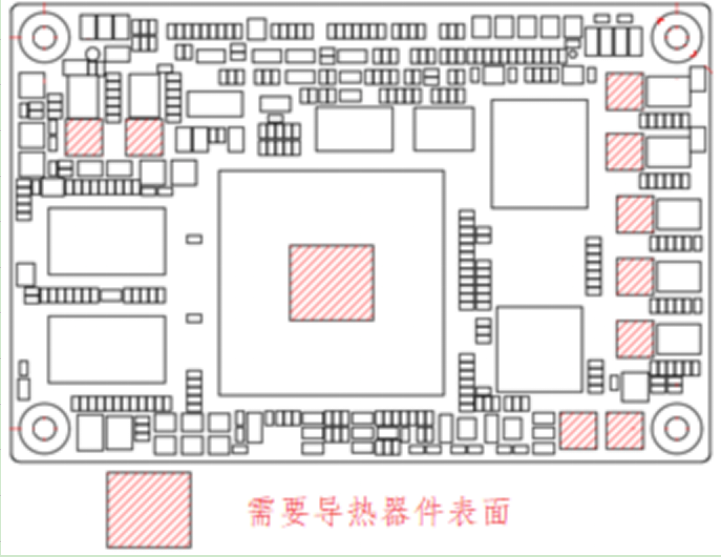

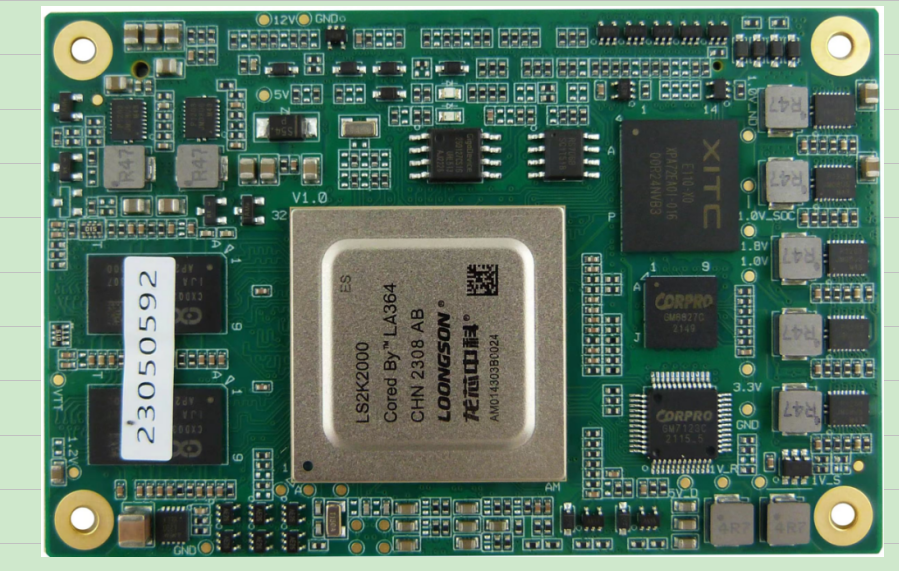

本模块为基于龙芯2K2000处理器研制的SOC单芯片解决方案，参考PICMG COM Express规范以及COM Express Type10的pin脚定义，尺寸为Mini Module(84mm x55mm)。模块板载2K2000处理器，双核主频1.5GHz（以原厂终发布为准），板贴16GB EMMC，DDR4 2GB/4GB内存颗粒，模块采用产化元器件，COME连接器标配国产NGT，板间距为5mm。

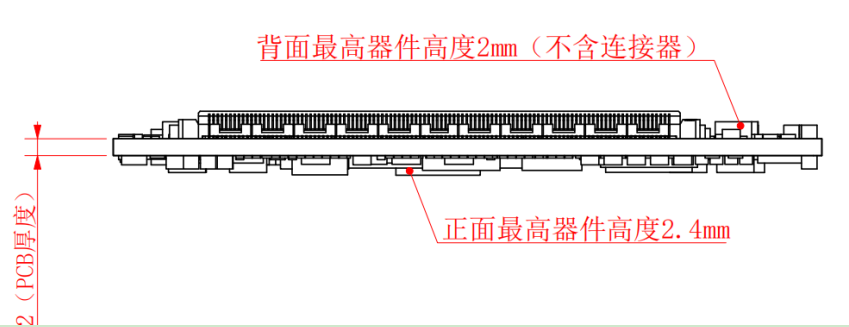

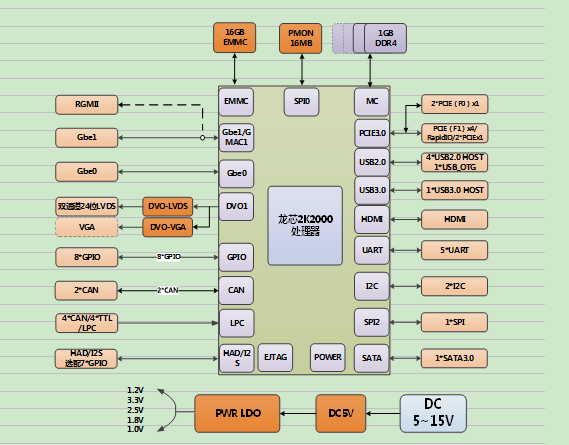

模块支持2个千兆网口（其中GB1可选1路RGMII），支持1路PCI-E3.0x4（可选支持RapidIO或者拆分为2路PCI-Ex1）和2路PCI-E3.0x1；1路SATA3.0，6路CAN2.0（其中4路CAN可选4路TTL串口或者LPC），5路TTL串口，1路USB3.0，4路USB 2.0端口，1路USB2.0_OTG，1路HDA，1路SPI；显示部分支持1路HDMI2.0，1路双通道24-bit LVDS信号（可选单通道LVDS+VGA），模块功耗预计6~10W。
本产品采用全表贴化设计，具有稳定、安全、可靠、实用性强等特点，可广泛应用于国防、政府、科研、医疗、数控、通讯、交通等领域。
1.2产品特点
COM-Express Mini模块，尺寸84*55mm；
处理器：龙芯2K2000双核处理器，LA364核，主频预计1.5GHz；
内存：板载2GB DDR4，可选4GB，工业级国产内存颗粒；
显示：1路HDMI接口，1路双通道24bit LVDS（可选单通道LVDS+VGA）；
网络：板载2路千兆网络接口，其中网口Gb1可选1路RGMII；
PCI-E接口：1路PCI-E3.0 x4（可选支持RapidIO x4或者拆分为2路PCI-Ex1）和2路PCI-E3.0x1；
SATA接口：1路SATA3.0接口，支持6Gbps传输；
USB接口：1路USB3.0，4个USB2.0接口，1路USB2.0_OTG；
音频：1路HAD/I2S接口，可选配置为7路GPIO；
1路SPI，2路I2C；
标配6路CAN2.0，可选2路CAN2.0和4路TTL串口或者1路LPC；
支持外置RTC；
4个GPI接口，4个GPO接口；
DC 5~15V宽电压输入，支持AT或者ATX上电；
国产化：支持产化元器件。
规格信息
表 1产品技术规格表
|
项目 |
描述 |
|
|
处理器/芯片组 |
CPU |
Loongson 2K2000 |
|
核数 |
2核 |
|
|
主频 |
1.5GHz（TDP ，以原厂终发布为准） |
|
|
内存 |
类型 |
板载DDR4 |
|
容量 |
标配2GB，可选4GB |
|
|
存储 |
FLASH |
板载SPI NOR FLASH，容量16MB |
|
EMMC |
标配16GB，支持256GB |
|
|
扩展接口 |
USB |
1路USB3.0，4路USB 2.0Host，1路USB2.0_OTG |
|
SATA |
1路SATA3.0接口 |
|
|
PCIE |
1路PCI-E3.0（F1）x4（可选支持RapidIO x4或者拆分为2路PCI-Ex1）和2路PCI-E3.0（F0）x1； |
|
|
RGMII |
2路千兆网络接口，其中Gb1可选1路RGMII； |
|
|
串口 |
5路TTL串口，其中1路为调试串口 |
|
|
显示 |
1路HDMI接口； 1路双通道LVDS，可选单通道LVDS+VGA接口（同显） |
|
|
I2C |
2路I2C |
|
|
SPI |
1路SPI |
|
|
CAN |
2路CAN2.0 |
|
|
LPC |
默认配置为4路CAN2.0，可选4路TTL串口或者1路LPC |
|
|
Audio |
支持HAD/I2S音频口，可选配置为7路GPIO |
|
|
GPIO |
8路GPIO |
|
|
电源 |
上电模式 |
AT模式：DC 5V/DC 12V 输入（支持DC 5V~15V宽压） ATX模式：DC 5V_SBY&DC 12V 输入 |
|
功耗 |
6~10W（TDP） |
|
|
物理参数 |
尺寸（W×D） |

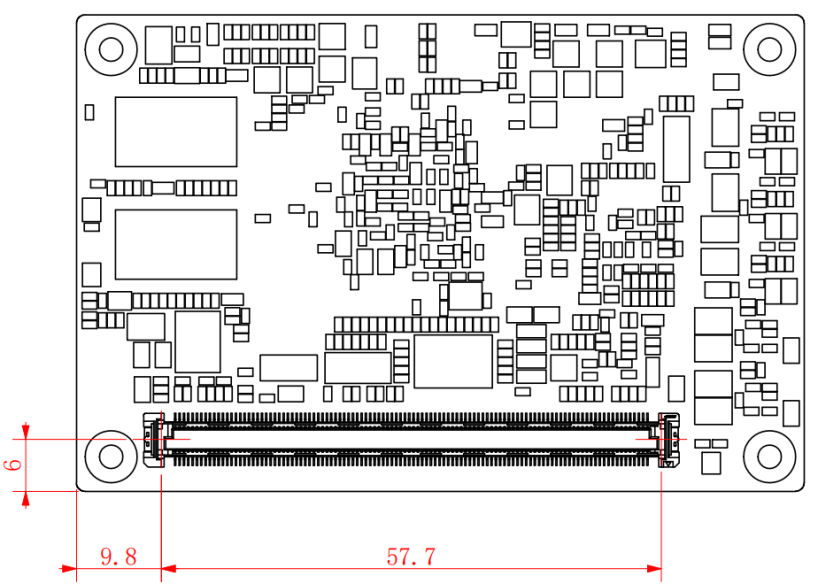

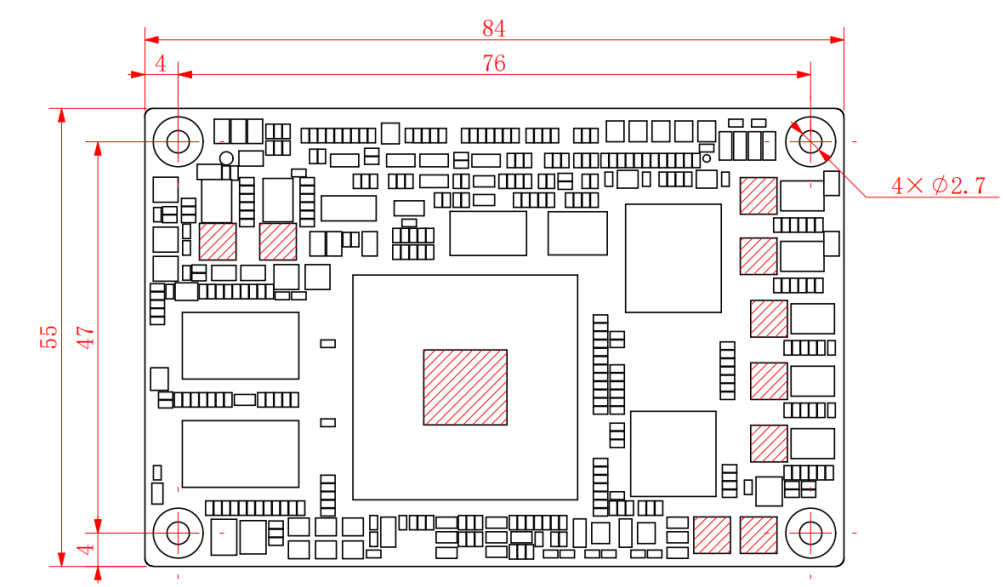

84mm×55mm（模块） |
|
环境适应性 |
常温级 |
工作温度：0℃～55℃, 5～95% RH，不凝结 |
|
存储温度：-20℃～70℃, 5～95% RH，不凝结 |
||
|
宽温级 |
工作温度：-20℃～60℃, 5～95% RH，不凝结 |
|
|
存储温度：-40℃～75℃, 5～95% RH，不凝结 |
||
|
工业级 |
工作温度：-40℃～70℃, 5～95% RH，不凝结 |
|
|
存储温度：-55℃～80℃, 5～95% RH，不凝结 |
||
IO复用功能说明
表 2 IO复用说明
|
序号 |
模块默认功能 |
功能复用1 |
功能复用2 |
说明 |
|
1 |
GBE0 |
—— |
—— |
|
|
2 |
GBE1 |
RGMII |
—— |
硬件调整 |
|
3 |
SATA3.0 |
—— |
—— |
|
|
4 |
I2C_0/1 |
—— |
—— |
|
|
5 |
SPI2 |
—— |
—— |
|
|
6 |
USB2.0_1/2/3/4 |
—— |
—— |
|
|
7 |
USB2.0_OTG |
—— |
—— |
|
|
8 |
USB3.0 |
—— |
—— |
|
|
9 |
PCIE3.0 x4（F1） |
RapidIO x4 |
2*PCIE3.0 x1 |
硬件调整 |
|
10 |
2*PCIE3.0 x1（F0） |
—— |
—— |
|
|
11 |
UART_ND |
—— |
—— |
调试串口 |
|
12 |
UART_0/3/4/5 |
复用为1路全功能串口 |
—— |
固件调整 |
|
13 |
CAN_4/5 |
PWM4/5 |
—— |
固件调整 |
|
14 |
CAN_0/1/2/3 |
UART_2/11/9/10 |
LPC*1 |
固件调整 |
|
15 |
HDA |
GPIO*7 |
—— |
固件调整 |
|
16 |
HDMI |
—— |
—— |
|
|
17 |
双通道LVDS |
单通道LVDS+VGA |
—— |
硬件调整 |
