龙芯2K1000国产化COM-E模块

产品概述

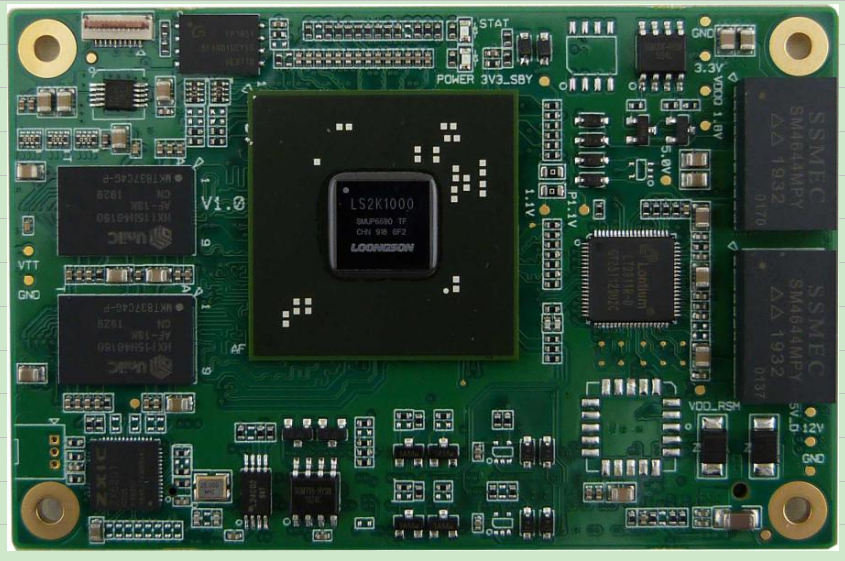

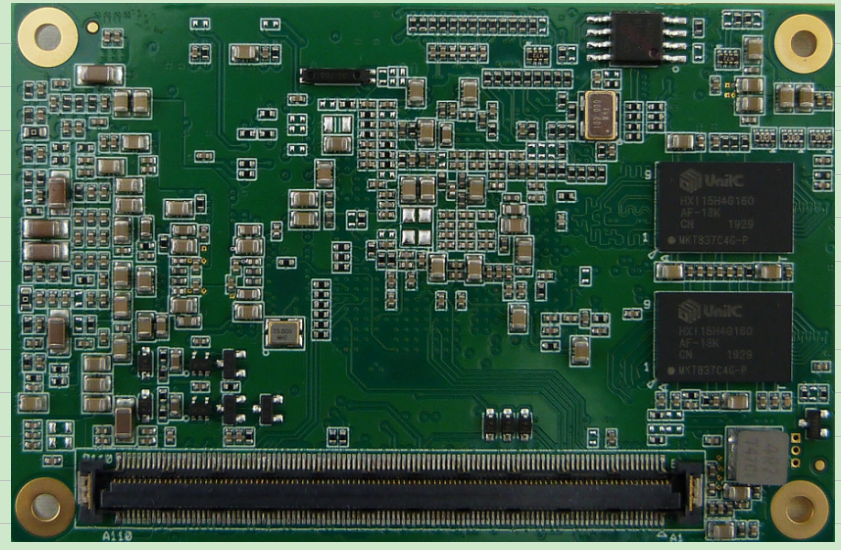

本模块为基于龙芯2K1000处理器研制的SOC单芯片解决方案，参考PICMG COM Express规范以及COM Express Type10的pin脚定义,尺寸为Mini Module(84mm x55mm),标配板载DDR3 2GB内存，支持4GB，模块采用产化元器件，连接器采用国产国产NGT或者中航光电158厂COM-E连接器，板间距为5mm。

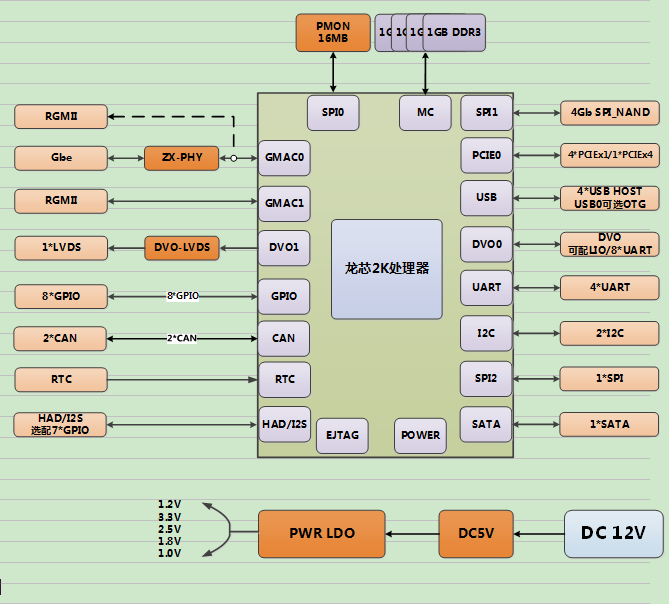

模块支持4路PCI Express x 1通道，1路SATA端口，2路CAN端口，4路串口，4路USB 2.0端口，1路HDA，1个千兆网口和1个GMAC（可选2路GMAC）；显示部分支持1路DVO（可配置支持LIO或者8路串口）,1路24-bit LVDS信号，模块整体功耗小于10W。
本产品采用全表贴化设计，具有稳定、安全、可靠、实用性强等特点，可广泛应用于国防、政府、科研、医疗、数控、通讯、交通等领域。

产品特点
ØCOM-Express Mini模块，尺寸84*55mm；
Ø国产化：支持产化元器件；
Ø处理器：龙芯2K1000双核处理器，主频800MHz-1GHz；
Ø内存：板载2GB DDR3工业级国产内存颗粒，可选4GB；
Ø显示：1路DVO接口，可配为LIO或者8路串口；1路24bit LVDS接口；
Ø网络：板载1路千兆网络接口，1路GMAC；可选2路GMAC；
ØPCI-E接口：4路PCI-E x1接口，可选1路PCI-E x4；
ØSATA接口：1路SATA接口，支持SATA 1.5Gbps和SATAII3Gbps传输；
ØUSB接口：4个USB接口，兼容USB1.1和USB2.0规范；
Ø音频：1路HAD/I2S接口，可选配置为7路GPIO；
Ø1路SPI，2路I2C；
Ø支持RTC功能；
Ø4个GPI接口，4个GPO接口；
Ø12V电压输入。

产品规格表

处理器/芯片组	CPU	Loongson2K1000
	核数	2核
	主频	标配主频1GHz（2K1000-i 普通工业级处理器） 可选工业级2K1000-I，主频800MHz
内存	类型	板载DDR3
	容量	标配2GB,可选4GB
存储	FLASH	板载SPI NOR  FLASH，容量16MB
	FLASH	板载SPI NAND  FLASH，容量512MB
扩展接口	USB	4路USB 2.0Host，USB0 可选OTG功能
	PCIE	默认配置为4路PCI-E x1，可选1路PCI-E x4
	GMAC	1路千兆网络接口，1路GMAC； 可选2路GMAC
	串口	4路TTL串口
	DVO	1路DVO，DVO0引出; 支持底板扩展实现DVI/HDMI/VGA/EDP等 可配置为LIO或者8路串口
	LVDS	1路24bit 单通道LVDS接口
	I2C	2路I2C
	SPI	1路SPI
	CAN	2路CAN
	Audio	支持HAD/I2S音频口,可选配置为7路GPIO
	GPIO	8路GPIO(兼容PWM)
	SATA	1路SATA2.0接口
电源	类型	AT模式：默认标准DC 12V 输入（可选5V供电） ATX模式：DC 5V_SBY&DC 12V 输入
物理参数	尺寸（W×D）	84mm×55mm（模块）
