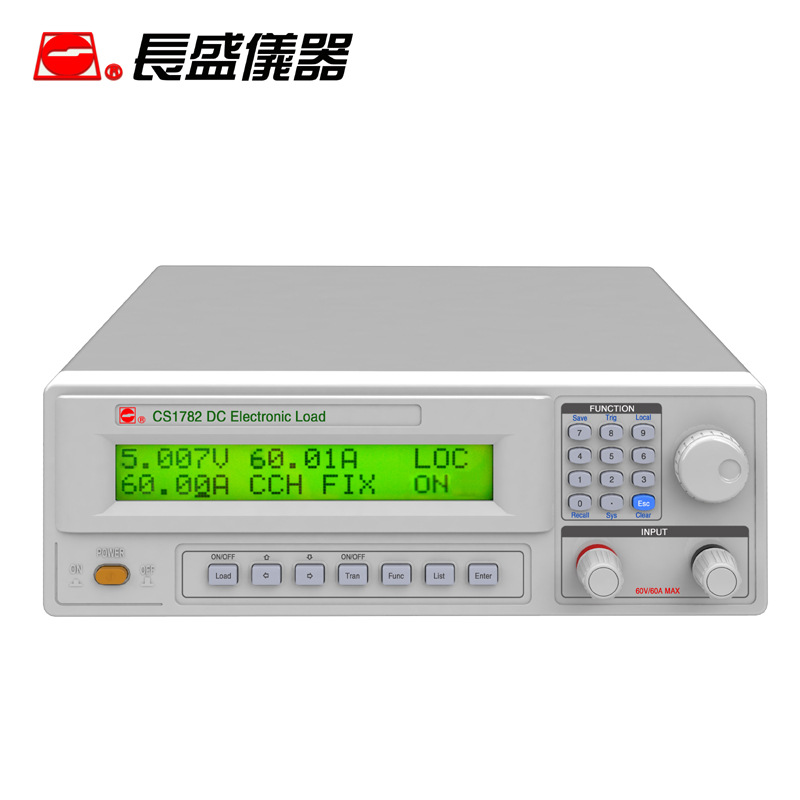

南京长盛 CS1782 电子直流负载

CS1782

CS1782 主要特色

CS1782系列可编程直流电子负载输入电压为60V、输入电流为60A、输入功率为300W，具备恒流(CC)、恒压(CV)、恒阻(CR)、恒定功率(CP)四种基本工作模式和瞬态测试功能。产品具有优良的瞬态测试能力和丰富的的测试功能，广泛应用于恒压源、恒流源、充电器、电池和功率器件的静态测试和动态测试。

CS1782 产品功能

◆基本(FIX)工作模式，恒流(CC)、恒压(CV)、恒阻(CR)、恒定功率(CP)，短路测试功能。
◆瞬态(TRAN)测试功能，频率10kHz，电流斜率5A/us。
◆序列(LIST)测试功能，步长100，频率1kHz，支持序列内不同模式的复杂编程。
◆电池测试，放电容量测试和电池内阻测试。
◆外部模拟编程输入，0~10V模拟输入，信号带宽10kHz，实现CC和CV的外部编程。
◆模拟监视输出，0~10V模拟输出，包括电压监视输出(Vmon)和电流监视输出(Imon)。
◆SENSE远程电压测量输入，补偿输入导线上电压跌落。
◆外部触发输入，方便负载单步运行现场控制。
◆外部ON/OFF控制输入，方便测试现场控制。
◆过电压(OVP) 、过电流(OCP) 、过功率(OPP) 、过温度(OTP)和输入反向(REV)保护。
◆功率限制电路保护功能，防止负载意外损坏。
◆RS-232/RS485和USB通信接口，支持SCPI命令语言。

南京长盛 CS1782 电子直流负载主要技术参数

型号					CS1782	CS1782A
额定直流输入	电压				0V-60V	0V-60V
	电流				0A-60A	0A-30A
	功率(≤40oC)				300W	150W
电流满量程低输入电压					1.2V	1.2V
恒定电流模式	量程				6A/60A	3A/30A
	分辨率				0.1mA/1mA	0.05mA/0.5mA
	准确度				0.1℅+7.5mA/0.1℅+15mA	0.1℅+5mA/0.1℅+10mA
恒定电压模式	量程				6V/60V	6V/60V
	分辨率				0.1mV/1mV	0.1mV/1mV
	准确度				0.1℅+3mV/0.1℅+8mV	0.1℅+3mV/0.1℅+8mV
恒定电阻模式	低范围	量程			0.02Ω~1Ω	0.04Ω~2Ω
		分辨率			0.017mΩ	0.034mΩ
		准确度(I≥0.1℅IN)			0.4℅+12mΩ	0.4℅+24mΩ
	中范围	量程			1Ω~100Ω	2Ω~200Ω
		分辨率			17μS	8.5μS
		准确度(V≥0.1℅VN)			0.3℅+8mS	0.3℅+4mS
	高范围	量程			10Ω~1000Ω	20Ω~2000Ω
		分辨率			1.7μS	0.85μS
		准确度(V≥0.1℅VN)			0.3℅+8mS	0.3℅+4mS
恒定功率模式	量程				30W/300W	15W/150W
	分辨率				6mW/60mW	3mW/30mW
	准确度				0.2℅+0.45W/0.2℅+0.9W	0.2℅+0.3W/0.2℅+0.6W
电流测量	量程				6A/60A	3A/30A
	分辨率				0.1mA/0.1mA	0.05mA/0.05mA
	准确度				0.05℅+10mA/0.05℅+10mA	0.05℅+6mA/0.05℅+6mA
电压测量	量程				6V/60V	6V/60V
	分辨率				0.1mV/0.1mV	0.1mV/0.1mV
	准确度				0.05℅+8mV/0.05℅+8mV	0.05℅+8mV/0.05℅+8mV
功率测量	量程				30W/300W	15W/150W
	分辨率				6mW/6mW	3mW/3mW
	准确度				0.1℅+0.6W/0.1℅+0.6W	0.1℅+0.4W/0.1℅+0.4W
瞬态测试	频率		范围		0.1Hz-10kHz	0.1Hz-10kHz
			准确度		0.5℅	0.5℅
	占空比		范围	1kHz~10kHz	10℅-90℅	10℅-90℅
				0.1Hz~1kHz	1℅-99℅	1℅-99℅
			准确度		1℅	1℅
	脉冲		范围		50μs-5s	50μs-5s
			准确度		0.1℅	0.1℅
序列测试	序列步长容量				1-100	1-100
	存储容量				10组	10组
	循环次数				1-999，AUTO(无限)	1-999，AUTO(无限)
	步长		时间		1.00ms-10s	1.00ms-10s
			分辨率		0.01ms	0.01ms
			准确度		0.1℅+0.02ms	0.1℅+0.02ms
自动测试	步长容量				1~20	1~20
	存储容量				10组	10组
	步长		时间		0.1s~10s	0.1s~10s
			分辨率		0.1s	0.1s
			准确度		0.1℅+0.1s	0.1℅+0.1s
电池放电容量测试	时间		量程		1s~100h	1s~100h
			分辨率		1s	1s
			准确度		0.1℅+1s	0.1℅+1s
	容量		量程		1mAh~6000Ah	1mAh~3000Ah
			分辨率		1mAh	1mAh
			准确度		0.2℅+10mAh	0.2℅+6mAh
负载斜率	电流		低量程		0.5A/μs	0.25A/μs
			高量程		5A/μs	2.5A/μs
	电压		低量程		0.05V/μs	0.05V/μs
			高量程		0.5V/μs	0.5V/μs
纹波噪声	电流(rms/p-p)				4mA/40mA	2mA/20mA
	电压(rms)				6mV	5mV
开路电阻					≥20kΩ	≥20kΩ
短路电阻					≤33mΩ	≤66mΩ
直流输入			电流		61.2A	30.6A
			电压		75V	75V
反相输入容量			输入加载		75A	35A
			输入卸载		40A	20A
直流隔离电压					±300VDC(+或-输入端子与机壳之间)
通信功能			DB9接口		RS232或RS485，支持SCPI
			USB接口		USB，支持SCPI
工作环境			环境温度		0oC~40oC
			相对湿度		≤85℅
交流电源			电压		110V±10℅或220V±10℅
			频率		47Hz~53Hz
			功率		≥50W
外形尺寸			高		95mm
			深		340mm
			宽		285mm

CS1782 产品附件

电源线

CS26031-1

标配

1个

◆恒压源测试，恒压源的负载调整率，电流限制特性，环路响应特性

◆恒流源测试，恒流源的负载调整特性，瞬态响应。

◆电池测试，电池的寿命和V/I特性，内阻测试，UPS后备电池的DC-DC仿真。

◆燃料电池测试，输出阻抗，功率密度等。

◆光伏电池测试，V/I特性，功率点，内部阻抗，效率参数等。

◆充电器测试，电池特性模拟。

◆电源变压器，模拟恒定负载。

◆其他应用，分流器，断路器，恒流控制等。
