价格：￥100,000.00次
更新时间： 2024-03-25 11:23:23
型号：CS9923G-1、CS9923G-2、...
厂商：南京长盛
货期：14天
购买数量： - + (库存11件)

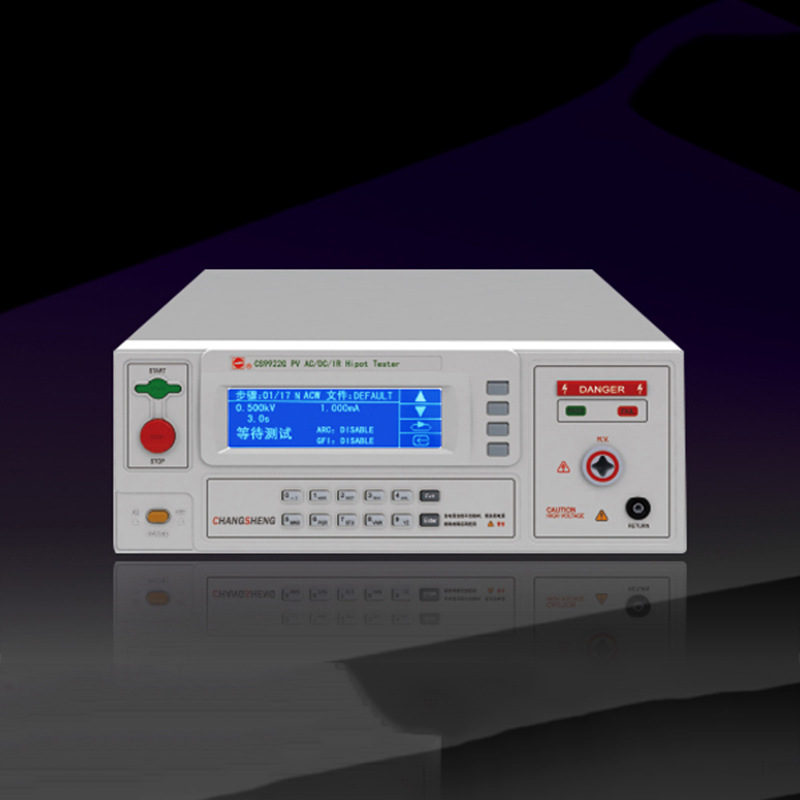

南京长盛 CS9923G-1、CS9923G-2、CS9923G-3 光伏耐压绝缘测试仪
CS9923G-1 CS9923G-2 CS9923G-3 产品简介
光伏安规测试仪是一种用于测试PV模块、电缆、连接器、接线盒的试验仪器，可应对高电压和高灵敏度绝缘试验。具有DC耐压测试和绝缘电阻测试两种功能，
根据IEC61730标准中对光伏组件应用等级的定义，分为A、B、C级。
电流测量端可选择接地模式或浮地模式。光伏组件的绝缘耐压试验同IEC61215/61646一样依据于应用类别和系统的电压。
测试电压对于应用类别A：2000V加4倍系统电压。
对于应用类别B：1000V加2倍系统电压。
根据计算A类电压为8000V，公司CS9923G正依据此标准生产。
根据计算B类电压为6000V，公司CS9922G正依据此标准生产。
CS9923G-1 CS9923G-2 CS9923G-3 性能
◆高精度电流测量，0.001uA判断分辨率 快速的电压建立时间：
（1）直流输出电压的建立时间为60ms。
（2）步与步之间的时间小为450ms。
输出电压具有正常模式和梯度模式。
CS9923G-1 CS9923G-2 CS9923G-3 应用领域
◆太阳能接线盒及太阳能连接器 ◆硅片/太阳能电池 ◆晶硅电池组件 ◆太阳能光伏组件、单、多晶硅片、电池片 ◆逆变器 ◆电缆及连接材料 ◆蓄电池、控制器 ◆薄膜电池组件 ◆蓄电池/充电调节器 ◆含氟薄膜复合型光伏组件背板生产
CS9923G-1 CS9923G-2 CS9923G-3 技术参数
型号
CS9923G-1
CS9923G-2
CS9923G-3
DCW
输出 电压
范围
0.500kV～10.00kV
精度
±（2％读值+5V）
分辨率
1V
输出功率
100VA（10.00kV/10mA）
额定电流
10mA
电流档位
2uA、20uA、200uA、2mA、10mA
纹波系数
≤5%
放电时间
≤200ms
充电电流
电压上升时间
0.3～999.9s 0=电压上升时间关
测试时间
0.3～999.9s 0=连续测试
电压下降时间
0.3～999.9s 0=电压下降时间关
间隔时间
0.0～999.9s 0=间隔时间关
延时报警时间
0.3～999.9s 0=延时报警时间关
输出电压模式
N模式、G模式
IR
输出电压
0.500kV～2.500kV
0.500kV～5.000kV
0.500kV～10.000kV
上限设定值
50000MΩ
下限设定值
49999MΩ
小下限设定值
1MΩ
0.3s～999.9s 0=电压上升时间关
0.3s～999.9s 0=连续测试
0.0s～999.9s 0=间隔时间关
自动切换档位
可设置为开、关
电压表
0.050kV～10.00kV
显示数值
均方根值
电流表
电流范围
0 ～ 10mA
2uA档：0.001uA，20uA档：0.01uA，200uA档：0.1uA， 2mA档：1uA，10mA档：10uA
测量精度
≥2mA为±（2%+5个字），<2mA为±（3%+5个字）
偏移功能
测试线及附件的的电流可以被减去。
测试模式
GND模式：RETURN端接机壳 FLOAT模式：RETURN端不接机壳
电阻表
测量范围
5MΩ～50000MΩ
5MΩ～9.999MΩ：0.001MΩ，10MΩ～99.99MΩ：0.01MΩ， 100MΩ～999.9MΩ：0.1MΩ，1000MΩ～9999MΩ：1MΩ 10000 MΩ～50000 MΩ：10 MΩ
5-1000M 准确度：±5% 1000M—10000M 准确度：±10% 10000M—50000M 准确度：±15%
计时器
0～999.9s
0.1s
±（0.1%+50ms）
CS9923G-1 CS9923G-2 CS9923G-3 配件信息
名称
类型
描述
程控高压测试夹
CS26009-2
标配
1个
程控电流测试夹
CS26009-3
电源线
CS26031-1
数据连接线
CS26023-1
选配
USB接口电缆
CS26027-1
耐压点检盒
CS26032
绝缘点检盒
CS26034
