价格：￥34,000.00次
更新时间： 2024-03-25 11:23:23
型号：CS9923
厂商：南京长盛
货期：14天
购买数量： - + (库存11件)

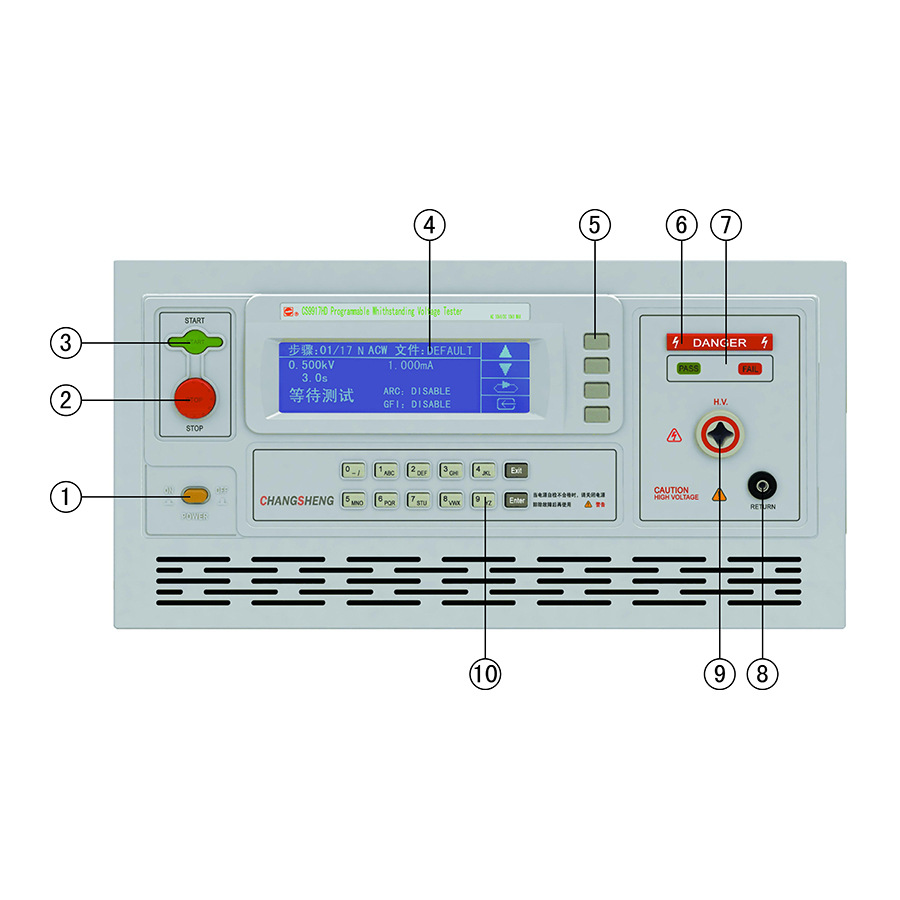

南京长盛 CS9923 程控绝缘耐压测试仪 交直流耐压绝缘测试仪
CS9923 程控绝缘耐压测试仪 产品简介
随着行业和标准的变化，现在对安规测试要求已经发展至高电压、大电流条件下进行安规的各项测试。为解决此类客户的测试要求，我公司提供程控10kV交直流测试解决方案。此方案是基于操作性、实用性、性、安全性为一体的安规测试仪。同时满足《GB725.1-2013低压成套设备和控制第1部分：总则》中电气安规测试要求。
CS9923 程控绝缘耐压测试仪 性能特点
◆安全防电墙及安全防护体系，可保护操作人员的安全、保证被测试件不被损坏。 ◆OSC为检测测试过程中是否有开路（接触不良）或短路（待测物短路）的情形发生,可判断小10pF的容性负载。 ◆由DDS产生标准正弦波，线性功放驱动输出，输出电压波形纯净、失真度小，优于2%。 ◆快速的电压建立时间： （1）交流输出电压的建立时间为126ms； （2）步与步之间的时间小为450ms。 ◆具有0.4ms快速切断功能。 ◆交流耐压测试电流小分辨率为0.1uA，直流耐压测试电流小分辨率为0.001uA；是安规行业具有小电流分辨率的测试仪。 ◆输出电压具有正常模式和梯度模式。正常模式是指设置多步输出电压测试时，前一步测试时间结束后，输出电压由设定值降为0后在输出下一步的输出电压。梯度模式是指设置对不输出电压测试时，前一步测试时间结束后，输出电压并不降为0，而是根据下一步的设置电压值直接调整到设定的电压输出,是安规行业内具有两种输出电压模式的测试仪。 ◆电流测量端可选择接地模式或浮地模式。接地模式是指电流测量端与机壳连接在一起，这种模式主要应用于快速测试系统中。浮地模式是指电流测量端悬浮，不与机壳连接在一起，这种模式应用于测量精度高的场合。 ◆可自动把测试结果保存在测试仪内，便于用户查验测试结果；也可与RS232接口连接把测试测试结果导入到EXCEL表格中进行数据的统计、分析。 ◆可设置电压上升时间、测试时间、电压下降时间及间隔时间。 ◆PLC接口测试信号即可输出24V电平,亦可输出触点。 ◆具有列表显示功能，当测试步骤大于2时，测试结束后，测试仪能自动显示每一步的测试结果。
CS9923 程控绝缘耐压测试仪 应用领域
◆元器件：各种电子变压器、接插件、PCB线路板、高压电容 ◆绝缘材料：热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘、鞋、绝缘橡胶手套等 ◆电线电缆：高压线、光缆、电缆、硅橡胶电缆等
CS9923 程控绝缘耐压测试仪 技术参数
型号
CS9923
测试模式
AC/DC/IR
ACW
输出 电压
范围
0.500kV～10.00kV
精度
±（2％读值+5V）
分辨率
1V
输出功率
200VA（10.00kV/20mA）
额定电流
20mA
下限电流范围
0～20mA,0=不判断下限
电流档位
200uA、2mA、20mA
输出波形
正弦波
输出波形失真度
≤2%（空载或纯阻性负载）
波峰因数
1.3～1.5
输出信号类型
DDS+功放
电压上升时间
0，0.3s～999.9s 0=电压上升时间关
测试时间
0，0.3s～999.9s 0=连续测试
电压下降时间
0，0.3s～999.9s 0=电压下降时间关
间隔时间
0.0s～999.9s 0=间隔时间关
输出电压模式
N模式、G模式
DCW
60W（10.00kV/10mA）
10mA
2uA、20uA、200uA、2mA、10mA
纹波系数
≤5%
放电时间
≤200ms
充电电流
0，0.3～999.9s 0=电压上升时间关
0，0.3～999.9s 0=连续测试
0，0.3～999.9s 0=电压下降时间关
0.0～999.9s 0=间隔时间关
延时报警时间
0，0.3～999.9s 0=延时报警时间关
IR
输出电压
0.250kV～1.000kV
上限设定值
50000MΩ
下限设定值
49999MΩ
小下限设定值
1MΩ
自动切换档位
可设置为开、关
电压表
0.250kV～10.00kV
显示数值
均方根值
电流表
测量 范围
AC
0～20mA
DC
0～10mA
200uA档：0.1uA,2mA档：1uA,20mA档：10uA
2uA档：0.001uA， 20uA档：0.01uA, 200uA档：0.1uA, 2mA档：1uA, 10mA档：10uA
测量精度
≥2mA为±（2%+5个字），<2mA为±（3%+5个字）
偏移功能
测试线及附件的的电流可以被减去。
GND模式：RETURN端接机壳 FLOAT模式：RETURN端不接机壳
电阻表
测量范围
1MΩ～50000MΩ
1MΩ～9.999MΩ:0.001MΩ,10MΩ～99.99MΩ:0.01MΩ, 100MΩ～999.9MΩ:0.1MΩ,1000MΩ～9999MΩ:1MΩ 10000 MΩ～50000 MΩ：10 MΩ
0.250kV～0.499kV:1MΩ～999MΩ ±5%，1000MΩ～5000MΩ ±10% 0.500kV～1.000kV:1MΩ～999MΩ ±5%，1000MΩ～50000MΩ ±10%
计时器
0～999.9s
0.1s
±（0.1%+50ms）
CS9923 程控绝缘耐压测试仪 配件信息
名称
类型
描述
程控高压测试夹
CS26009-2
标配
1个
程控电流测试夹
CS26009-3
电源线
CS26031-1
数据连接线
CS26023-1
选配
USB接口电缆
CS26027-1
耐压点检盒
CS26032
绝缘点检盒
CS26034
展会合作/友情链接：010-62681105
传真：010-62681234
南京长盛 CS9923 程控绝缘耐压测试仪 交直流耐压绝缘测试仪
CS9923 程控绝缘耐压测试仪 产品简介
随着行业和标准的变化，现在对安规测试要求已经发展至高电压、大电流条件下进行安规的各项测试。为解决此类客户的测试要求，我公司提供程控10kV交直流测试解决方案。此方案是基于操作性、实用性、性、安全性为一体的安规测试仪。同时满足《GB725.1-2013低压成套设备和控制第1部分：总则》中电气安规测试要求。
CS9923 程控绝缘耐压测试仪 性能特点
◆安全防电墙及安全防护体系，可保护操作人员的安全、保证被测试件不被损坏。
◆OSC为检测测试过程中是否有开路（接触不良）或短路（待测物短路）的情形发生,可判断小10pF的容性负载。
◆由DDS产生标准正弦波，线性功放驱动输出，输出电压波形纯净、失真度小，优于2%。
◆快速的电压建立时间：
（1）交流输出电压的建立时间为126ms；
（2）步与步之间的时间小为450ms。
◆具有0.4ms快速切断功能。
◆交流耐压测试电流小分辨率为0.1uA，直流耐压测试电流小分辨率为0.001uA；是安规行业具有小电流分辨率的测试仪。
◆输出电压具有正常模式和梯度模式。正常模式是指设置多步输出电压测试时，前一步测试时间结束后，输出电压由设定值降为0后在输出下一步的输出电压。梯度模式是指设置对不输出电压测试时，前一步测试时间结束后，输出电压并不降为0，而是根据下一步的设置电压值直接调整到设定的电压输出,是安规行业内具有两种输出电压模式的测试仪。
◆电流测量端可选择接地模式或浮地模式。接地模式是指电流测量端与机壳连接在一起，这种模式主要应用于快速测试系统中。浮地模式是指电流测量端悬浮，不与机壳连接在一起，这种模式应用于测量精度高的场合。
◆可自动把测试结果保存在测试仪内，便于用户查验测试结果；也可与RS232接口连接把测试测试结果导入到EXCEL表格中进行数据的统计、分析。
◆可设置电压上升时间、测试时间、电压下降时间及间隔时间。
◆PLC接口测试信号即可输出24V电平,亦可输出触点。
◆具有列表显示功能，当测试步骤大于2时，测试结束后，测试仪能自动显示每一步的测试结果。
CS9923 程控绝缘耐压测试仪 应用领域
◆元器件：各种电子变压器、接插件、PCB线路板、高压电容
◆绝缘材料：热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘、鞋、绝缘橡胶手套等
◆电线电缆：高压线、光缆、电缆、硅橡胶电缆等
CS9923 程控绝缘耐压测试仪 技术参数
型号
CS9923
测试模式
AC/DC/IR
ACW
输出
电压
范围
0.500kV～10.00kV
精度
±（2％读值+5V）
分辨率
1V
输出功率
200VA（10.00kV/20mA）
额定电流
20mA
下限电流范围
0～20mA,0=不判断下限
电流档位
200uA、2mA、20mA
输出波形
正弦波
输出波形失真度
≤2%（空载或纯阻性负载）
波峰因数
1.3～1.5
输出信号类型
DDS+功放
电压上升时间
0，0.3s～999.9s 0=电压上升时间关
测试时间
0，0.3s～999.9s 0=连续测试
电压下降时间
0，0.3s～999.9s 0=电压下降时间关
间隔时间
0.0s～999.9s 0=间隔时间关
输出电压模式
N模式、G模式
DCW
输出
电压
范围
0.500kV～10.00kV
精度
±（2％读值+5V）
分辨率
1V
输出功率
60W（10.00kV/10mA）
额定电流
10mA
电流档位
2uA、20uA、200uA、2mA、10mA
纹波系数
≤5%
放电时间
≤200ms
充电电流
10mA
电压上升时间
0，0.3～999.9s 0=电压上升时间关
测试时间
0，0.3～999.9s 0=连续测试
电压下降时间
0，0.3～999.9s 0=电压下降时间关
间隔时间
0.0～999.9s 0=间隔时间关
延时报警时间
0，0.3～999.9s 0=延时报警时间关
输出电压模式
N模式、G模式
IR
输出电压
范围
0.250kV～1.000kV
精度
±（2％读值+5V）
分辨率
1V
上限设定值
50000MΩ
下限设定值
49999MΩ
小下限设定值
1MΩ
电压上升时间
0，0.3s～999.9s 0=电压上升时间关
测试时间
0，0.3s～999.9s 0=连续测试
间隔时间
0.0s～999.9s 0=间隔时间关
自动切换档位
可设置为开、关
放电时间
≤200ms
电压表
范围
0.250kV～10.00kV
精度
±（2％读值+5V）
分辨率
1V
显示数值
均方根值
电流表
测量
范围
AC
0～20mA
DC
0～10mA
分辨率
AC
200uA档：0.1uA,2mA档：1uA,20mA档：10uA
DC
2uA档：0.001uA，
20uA档：0.01uA,
200uA档：0.1uA,
2mA档：1uA,
10mA档：10uA
测量精度
≥2mA为±（2%+5个字），<2mA为±（3%+5个字）
偏移功能
测试线及附件的的电流可以被减去。
测试模式
GND模式：RETURN端接机壳
FLOAT模式：RETURN端不接机壳
电阻表
测量范围
1MΩ～50000MΩ
分辨率
1MΩ～9.999MΩ:0.001MΩ,10MΩ～99.99MΩ:0.01MΩ,
100MΩ～999.9MΩ:0.1MΩ,1000MΩ～9999MΩ:1MΩ
10000 MΩ～50000 MΩ：10 MΩ
精度
0.250kV～0.499kV:1MΩ～999MΩ ±5%，1000MΩ～5000MΩ ±10%
0.500kV～1.000kV:1MΩ～999MΩ ±5%，1000MΩ～50000MΩ ±10%
计时器
范围
0～999.9s
分辨率
0.1s
精度
±（0.1%+50ms）
CS9923 程控绝缘耐压测试仪 配件信息
名称
型号
类型
描述
程控高压测试夹
CS26009-2
标配
1个
程控电流测试夹
CS26009-3
标配
1个
电源线
CS26031-1
标配
1个
数据连接线
CS26023-1
选配
1个
USB接口电缆
CS26027-1
选配
1个
耐压点检盒
CS26032
选配
1个
绝缘点检盒
CS26034
选配
1个
