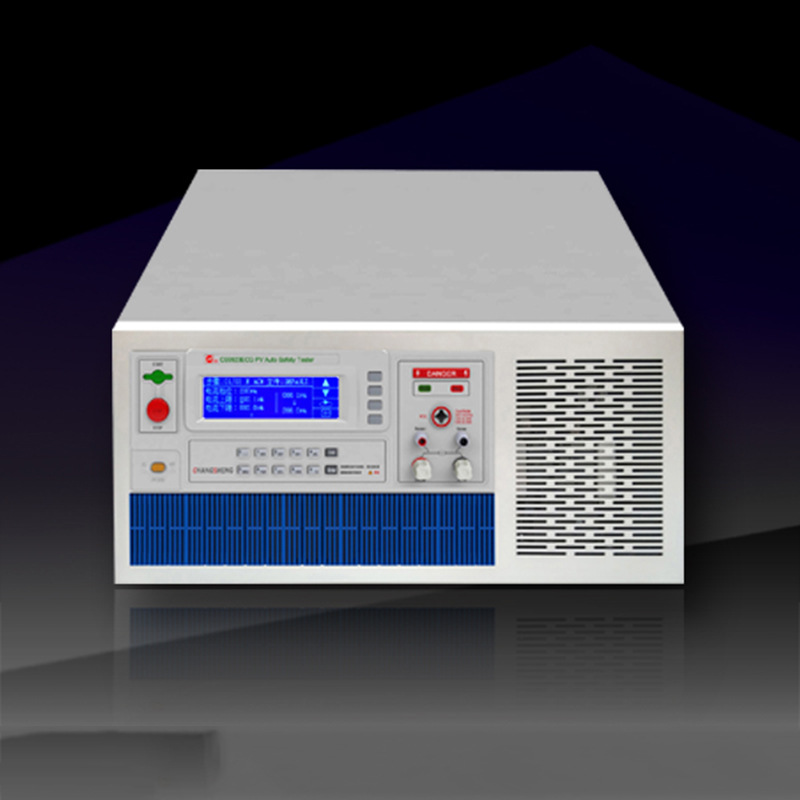

CS9923ECG CS9923ECG-1光伏安规综合测试仪
规格 CS9923ECG 99999.00元 51台可售 CS9923ECG-1 99999.00元 51台可售
南京长盛 CS9923ECG CS9923ECG-1光伏安规综合测试仪
CS9923ECG CS9923ECG-1 产品简介
随着光伏行业的发展，原来安规耐压6kV，绝缘1kV的规格已经不适用于行业的要求，以及对接地电阻的测试也向直流接地测试发展。我们针对这一变化，专门研制了耐压绝缘均达10kV，并融合了直流接地电阻功能的二合一/三合一组合机以及多路组合测试仪，可以一次完成对光伏组件的安规测试要求，效率高，性能稳定，该产品在测试微小电流分辨到0.001μA，绝缘电阻达到100GΩ，直流接地电阻达到100A，从而保证产品的品质
CS9923ECG CS9923ECG-1 性能特点
◆直流接地电阻输出电流为60Adc,测试电阻值可达150mΩ，精度可达±1%
◆符合UL1703-平板型太阳能组件安全标准和IEC61730-1光伏直流接地电阻测试要求
◆可自动完成光伏组件的耐压、绝缘、直流接地电阻的测试
◆具有快速放电功能，测试仪能在直流测试完0.2s的时间内把测试体及回路中的电放完，确保操作人员的安全
◆耐压、绝缘恒压输出、直流接地电阻恒流输出，避免因输入电源电压不稳及负载变化使输出变化
◆快速的电压上升时间（100ms以内）测量自动稳定控制系统
CS9923ECG CS9923ECG-1 技术参数
型号
CS9923ECG
CS9923ECG-1
ACW
输出电压
范围
0.500kV～10.00kV
精度
±（1.5％读值+5V）
分辨率
1V
输出功率
200VA（10.00kV/20mA）
额定电流
20mA
输出波形
正弦波
输出波形失真度
≤5%（空载或纯阻性负载）
波峰因数
1.3～1.5
输出信号类型
DDS+线性功放驱动输出
测试时间
0.3s～999.9s，0=连续测试
电弧侦测
0~9，0为关
DCW
100W（10.00kV/10mA）
10mA
纹波系数
≤5%（10kV/10mA）
放电时间
≤200ms
IR
0.500kV -2.500kV
0.500kV-5.000kV
上限设定值
50.00GΩ
下限设定值
小下限设定值
5MΩ
0.0s，0.3s～999.9s 0=连续测试
自动切换档位
可设置为开、关
GR
输出电流
（5.0~60.0）A
±（1.5％读值+0.1A）
0.1A
电阻下限设定
0~电阻上限值
CS9923ECG CS9923ECG-1 配件信息
名称
类型
描述
程控高压测试夹
CS26009-2
标配
1根
程控电流测试夹
CS26009-3
接地附件（红色）
CS26011-1
接地附件（黑色）
CS26011-2
综合测试盒
CS26017-3
1个
电源线
CS26031-1
数据连接线
CS26023-1
USB接口线
CS26027-1
选配
耐压点检盒
CS26032
绝缘点检盒
CS26034
接地点检盒
CS26035
展会合作/友情链接：010-62681105
传真：010-62681234
CS9923ECG CS9923ECG-1光伏安规综合测试仪
规格
CS9923ECG
99999.00元
51台可售
CS9923ECG-1
99999.00元
51台可售
南京长盛 CS9923ECG CS9923ECG-1光伏安规综合测试仪
CS9923ECG CS9923ECG-1 产品简介
随着光伏行业的发展，原来安规耐压6kV，绝缘1kV的规格已经不适用于行业的要求，以及对接地电阻的测试也向直流接地测试发展。我们针对这一变化，专门研制了耐压绝缘均达10kV，并融合了直流接地电阻功能的二合一/三合一组合机以及多路组合测试仪，可以一次完成对光伏组件的安规测试要求，效率高，性能稳定，该产品在测试微小电流分辨到0.001μA，绝缘电阻达到100GΩ，直流接地电阻达到100A，从而保证产品的品质
CS9923ECG CS9923ECG-1 性能特点
◆直流接地电阻输出电流为60Adc,测试电阻值可达150mΩ，精度可达±1%
◆符合UL1703-平板型太阳能组件安全标准和IEC61730-1光伏直流接地电阻测试要求
◆可自动完成光伏组件的耐压、绝缘、直流接地电阻的测试
◆具有快速放电功能，测试仪能在直流测试完0.2s的时间内把测试体及回路中的电放完，确保操作人员的安全
◆耐压、绝缘恒压输出、直流接地电阻恒流输出，避免因输入电源电压不稳及负载变化使输出变化
◆快速的电压上升时间（100ms以内）测量自动稳定控制系统
CS9923ECG CS9923ECG-1 技术参数
型号
CS9923ECG
CS9923ECG-1
ACW
输出电压
范围
0.500kV～10.00kV
0.500kV～10.00kV
精度
±（1.5％读值+5V）
±（1.5％读值+5V）
分辨率
1V
1V
输出功率
200VA（10.00kV/20mA）
额定电流
20mA
20mA
输出波形
正弦波
正弦波
输出波形失真度
≤5%（空载或纯阻性负载）
≤5%（空载或纯阻性负载）
波峰因数
1.3～1.5
1.3～1.5
输出信号类型
DDS+线性功放驱动输出
DDS+线性功放驱动输出
测试时间
0.3s～999.9s，0=连续测试
0.3s～999.9s，0=连续测试
电弧侦测
0~9，0为关
0~9，0为关
DCW
输出电压
范围
0.500kV～10.00kV
0.500kV～10.00kV
精度
±（1.5％读值+5V）
±（1.5％读值+5V）
分辨率
1V
1V
输出功率
100W（10.00kV/10mA）
100W（10.00kV/10mA）
额定电流
10mA
10mA
纹波系数
≤5%（10kV/10mA）
≤5%（10kV/10mA）
放电时间
≤200ms
≤200ms
测试时间
0.3s～999.9s，0=连续测试
0.3s～999.9s，0=连续测试
IR
输出电压
范围
0.500kV -2.500kV
0.500kV-5.000kV
精度
±（1.5％读值+5V）
±（1.5％读值+5V）
分辨率
1V
1V
上限设定值
50.00GΩ
50.00GΩ
下限设定值
50.00GΩ
50.00GΩ
小下限设定值
5MΩ
5MΩ
测试时间
0.0s，0.3s～999.9s 0=连续测试
0.0s，0.3s～999.9s 0=连续测试
自动切换档位
可设置为开、关
可设置为开、关
放电时间
≤200ms
≤200ms
GR
输出电流
范围
（5.0~60.0）A
（5.0~60.0）A
精度
±（1.5％读值+0.1A）
±（1.5％读值+0.1A）
分辨率
0.1A
0.1A
电阻下限设定
0~电阻上限值
0~电阻上限值
测试时间
0.3s～999.9s，0=连续测试
0.3s～999.9s，0=连续测试
CS9923ECG CS9923ECG-1 配件信息
名称
型号
类型
描述
程控高压测试夹
CS26009-2
标配
1根
程控电流测试夹
CS26009-3
标配
1根
接地附件（红色）
CS26011-1
标配
1根
接地附件（黑色）
CS26011-2
标配
1根
综合测试盒
CS26017-3
标配
1个
电源线
CS26031-1
标配
1根
数据连接线
CS26023-1
标配
1根
USB接口线
CS26027-1
选配
1根
耐压点检盒
CS26032
选配
1个
绝缘点检盒
CS26034
选配
1个
接地点检盒
CS26035
选配
1个
