价格：￥10,000.00次
更新时间： 2024-03-25 11:23:23
型号：CS9922CX
厂商：南京长盛
货期：14天
购买数量： - + (库存11件)

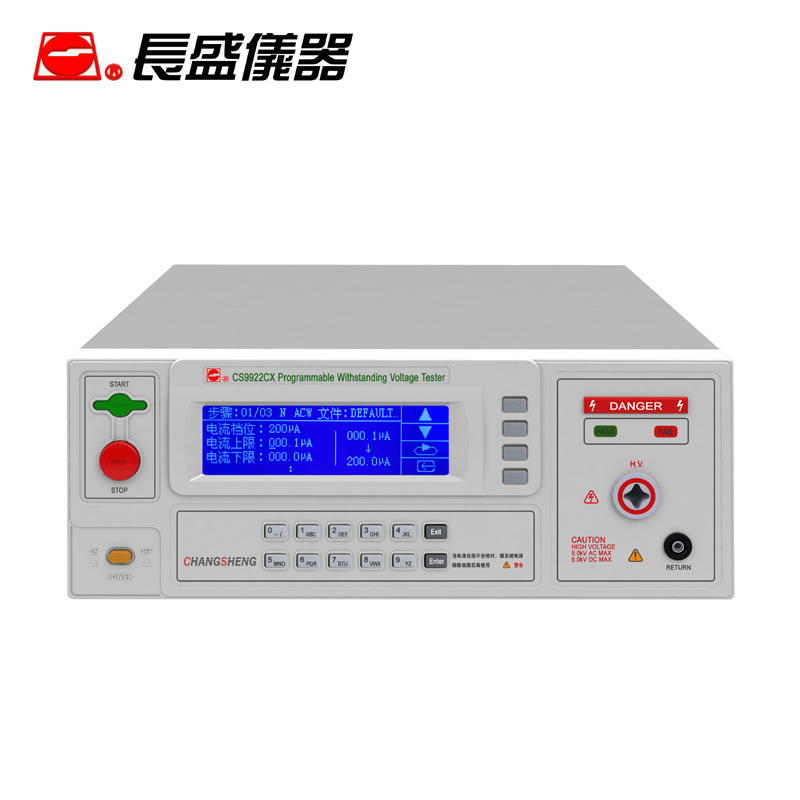

南京长盛 CS9922CX 程控绝缘耐压测试仪
CS9922CX 主要特色
CS9922CX 产品功能
1、采用240*64绘图型液晶显示器显示，人性化的界面设计易于操作。
2、具有中、英文显示界面，可满足不同用户的不同需要。 3、恒压输出：输出电压的调整率在±1%范围内，避免因输入电源电压不稳及负载变化而使输出电压变化，测量结果不准确。 4、具有快速放电功能，测试仪能在直流测试完0.2s的时间内把被测试体及回路中的电放完，确保操作人员的安全。 5、具有直流测试开路侦测功能，可防止直流测试时因测试线脱落造成误判。 6、过零启动可防止被测试件损坏。 7、电压按时间梯度上升，寻找击穿点分析。 8、可设置电流上限报警及下限报警功能，防止因测试线脱落造成误判。 9、电流偏移功能可消除测试夹具的漏电流对测试结果的影响。 10、在测试过程中，可手动改变输出电压的大小。 11、具有真实电流测量功能。 12、具有电弧侦测测试功能。 13、具有GFI保护功能。 14、可预先设置保存测试参数：可设置30个文件，每个文件可设置99个测试步。 15、具有键盘锁，保护测试参数不被操作人员修改。 16、前面板软件校准，不用打开即可进行参数校准。 17、标配PLC接口，选配RS232C、RS485、USB、GPIB接口。
南京长盛 CS9922CX 程控绝缘耐压测试仪 主要技术参数
型号
CS9922BX
CS9922CX
ACW
输出
电压
范围
0.050kV～5.000kV
精度
±（2％读值+5V）
分辨率
1V
输出功率
100VA（5.000kV/20mA）
额定电流
20mA
下限电流范围
0～20mA,0=不判断下限
电流档位
200uA、2mA、20mA
输出波形
正弦波
输出波形失真度
≤2%（空载或纯阻性负载）
波峰因数
1.3～1.5
输出信号类型
DDS+功放
电压上升时间
0.3s～999.9s 0=电压上升时间关
测试时间
0.3s～999.9s 0=连续测试
电压下降时间
0.3s～999.9s 0=电压下降时间关
间隔时间
0.0s～999.9s 0=间隔时间关
输出电压模式
N模式、G模式
DCW
0.050kV～6.000kV
--------
60W（6.000kV/10mA）
10mA
2uA、20uA、200uA、2mA、10mA
纹波系数
≤5%
放电时间
≤200ms
充电电流
0.3～999.9s 0=电压上升时间关（CS9922CX除外）
0.3～999.9s 0=连续测试（CS9922CX除外）
0.3～999.9s 0=电压下降时间关（CS9922CX除外）
0.0～999.9s 0=间隔时间关（CS9922CX除外）
延时报警时间
0.3～999.9s 0=延时报警时间关（CS9922CX除外）
IR
输出电压
0.050kV～1.000kV
上限设定值
9.999GΩ
下限设定值
1MΩ
自动切换档位
可设置为开、关
电
压
表
AC
DC
显示数值
均方根值
流
测量
0 ～ 20mA
0 ～ 10mA
-----------
200uA档：0.1uA,2mA档：1uA,20mA档：10uA
2uA档：0.001uA，
20uA档：0.01uA,
200uA档：0.1uA,
2mA档：1uA,
10mA档：10uA
测量精度
≥2mA为±（2%+5个字），<2mA为±（3%+5个字）
偏移功能
测试线及附件的的电流可以被减去。
测试模式
GND模式：RETURN端接机壳
FLOAT模式：RETURN端不接机壳
电阻表
测量范围
1MΩ～9999MΩ
1MΩ～9.999MΩ:0.001MΩ,10MΩ～99.99MΩ:0.01MΩ,
100MΩ～999.9MΩ:0.1MΩ,1000MΩ～9999MΩ:1MΩ
0.100kV～0.200kV:1MΩ～999MΩ ±5%，1000MΩ～3000MΩ ±10%
0.201kV～0.499kV:1MΩ～999MΩ ±5%，1000MΩ～5000MΩ ±10%
0.500kV～1.000kV:1MΩ～999MΩ ±5%，1000MΩ～9999MΩ ±10%
计
时
器
0～999.9s
0.1s
±（0.1%+50ms）
CS9922CX 产品附件
1、安全防电墙及安全防护体系，可保护操作人员的安全、保证被测试件不被损坏。
2、由DDS产生标准正弦波，线性功放驱动输出，输出电压波形纯净、失真度小，优于2%。
3、快速的电压建立时间：
（1）交流输出电压的建立时间为126ms,直流输出电压的建立时间为60ms。
（2）步与步之间的时间为450ms。
4、输出交流电压频率范围为40.0Hz～400.0Hz,分辨率为0.1Hz；可作为高压变频源使用；是安规行当具有频率连续可调的测试仪。
5、具有0.4ms 快速切断功能。
6、交流耐压测试电流分辨率为0.1uA，直流耐压测试电流分辨率为0.001uA；是安规行业具有低电流分辨率的测试仪。
7、输出电压具有正常模式和梯度模式；正常模式是指设置多步输出电压测试时，前一步测试时间结束后，输出电压由设定值降为0后在输出下一步的输出电压。梯度模式是指设置对不输出电压测试时，前一步测试时间结束后，输出电压并不降为0，而是根据下一步的设置电压值直接调整到设定的电压输出。是安规行业内率先具有两种输出电压模式的测试仪。
8、电流测量端可选择接地模式或浮地模式。接地模式是指电流测量端与机壳连接在一起，这种模式主要应用于测试系统中。浮地模式是指电流测量端悬浮，不与机壳连接在一起，这种模式应用于测量精度高的场合。
9、可自动把测试结果保存在测试仪内，便于用户查验测试结果；也可与RS232接口连接把测试测试结果导入到EXCEL表格中进行数据的统计、分析。
10、可设置电压上升时间、测试时间、电压下降时间及间隔时间。
11、PLC接口测试信号即可输出24V电平,亦可输出触点。
11、具有列表显示功能，当测试步骤大于2时，测试结束后，测试仪能自动显示每一步的测试结果。
12、电弧侦测具有电流模式和等级模式两种。
展会合作/友情链接：010-62681105
传真：010-62681234
南京长盛 CS9922CX 程控绝缘耐压测试仪
CS9922CX 主要特色
CS9922CX 产品功能
1、采用240*64绘图型液晶显示器显示，人性化的界面设计易于操作。
2、具有中、英文显示界面，可满足不同用户的不同需要。
3、恒压输出：输出电压的调整率在±1%范围内，避免因输入电源电压不稳及负载变化而使输出电压变化，测量结果不准确。
4、具有快速放电功能，测试仪能在直流测试完0.2s的时间内把被测试体及回路中的电放完，确保操作人员的安全。
5、具有直流测试开路侦测功能，可防止直流测试时因测试线脱落造成误判。
6、过零启动可防止被测试件损坏。
7、电压按时间梯度上升，寻找击穿点分析。
8、可设置电流上限报警及下限报警功能，防止因测试线脱落造成误判。
9、电流偏移功能可消除测试夹具的漏电流对测试结果的影响。
10、在测试过程中，可手动改变输出电压的大小。
11、具有真实电流测量功能。
12、具有电弧侦测测试功能。
13、具有GFI保护功能。
14、可预先设置保存测试参数：可设置30个文件，每个文件可设置99个测试步。
15、具有键盘锁，保护测试参数不被操作人员修改。
16、前面板软件校准，不用打开即可进行参数校准。
17、标配PLC接口，选配RS232C、RS485、USB、GPIB接口。
南京长盛 CS9922CX 程控绝缘耐压测试仪 主要技术参数
型号
CS9922BX
CS9922CX
ACW
输出
电压
范围
0.050kV～5.000kV
精度
±（2％读值+5V）
分辨率
1V
输出功率
100VA（5.000kV/20mA）
额定电流
20mA
下限电流范围
0～20mA,0=不判断下限
电流档位
200uA、2mA、20mA
输出波形
正弦波
输出波形失真度
≤2%（空载或纯阻性负载）
波峰因数
1.3～1.5
输出信号类型
DDS+功放
电压上升时间
0.3s～999.9s 0=电压上升时间关
测试时间
0.3s～999.9s 0=连续测试
电压下降时间
0.3s～999.9s 0=电压下降时间关
间隔时间
0.0s～999.9s 0=间隔时间关
输出电压模式
N模式、G模式
DCW
输出
电压
范围
0.050kV～6.000kV
--------
精度
±（2％读值+5V）
--------
分辨率
1V
--------
输出功率
60W（6.000kV/10mA）
--------
额定电流
10mA
--------
电流档位
2uA、20uA、200uA、2mA、10mA
--------
纹波系数
≤5%
--------
放电时间
≤200ms
--------
充电电流
10mA
--------
电压上升时间
0.3～999.9s 0=电压上升时间关（CS9922CX除外）
测试时间
0.3～999.9s 0=连续测试（CS9922CX除外）
电压下降时间
0.3～999.9s 0=电压下降时间关（CS9922CX除外）
间隔时间
0.0～999.9s 0=间隔时间关（CS9922CX除外）
延时报警时间
0.3～999.9s 0=延时报警时间关（CS9922CX除外）
输出电压模式
N模式、G模式
IR
输出电压
范围
0.050kV～1.000kV
精度
±（2％读值+5V）
分辨率
1V
上限设定值
9.999GΩ
下限设定值
9.999GΩ
下限设定值
1MΩ
电压上升时间
测试时间
0.3s～999.9s 0=电压上升时间关
0.3s～999.9s 0=连续测试
间隔时间
0.0s～999.9s 0=间隔时间关
自动切换档位
可设置为开、关
放电时间
≤200ms
电
压
表
范围
AC
0.050kV～5.000kV
0.050kV～5.000kV
DC
0.050kV～6.000kV
精度
±（2％读值+5V）
分辨率
1V
显示数值
均方根值
电
流
表
测量
范围
AC
0 ～ 20mA
0 ～ 20mA
DC
0 ～ 10mA
-----------
分辨率
AC
200uA档：0.1uA,2mA档：1uA,20mA档：10uA
DC
2uA档：0.001uA，
20uA档：0.01uA,
200uA档：0.1uA,
2mA档：1uA,
10mA档：10uA
-----------
测量精度
≥2mA为±（2%+5个字），<2mA为±（3%+5个字）
偏移功能
测试线及附件的的电流可以被减去。
测试模式
GND模式：RETURN端接机壳
FLOAT模式：RETURN端不接机壳
电阻表
测量范围
1MΩ～9999MΩ
分辨率
1MΩ～9.999MΩ:0.001MΩ,10MΩ～99.99MΩ:0.01MΩ,
100MΩ～999.9MΩ:0.1MΩ,1000MΩ～9999MΩ:1MΩ
精度
0.100kV～0.200kV:1MΩ～999MΩ ±5%，1000MΩ～3000MΩ ±10%
0.201kV～0.499kV:1MΩ～999MΩ ±5%，1000MΩ～5000MΩ ±10%
0.500kV～1.000kV:1MΩ～999MΩ ±5%，1000MΩ～9999MΩ ±10%
计
时
器
范围
0～999.9s
分辨率
0.1s
精度
±（0.1%+50ms）
CS9922CX 产品附件
1、安全防电墙及安全防护体系，可保护操作人员的安全、保证被测试件不被损坏。
2、由DDS产生标准正弦波，线性功放驱动输出，输出电压波形纯净、失真度小，优于2%。
3、快速的电压建立时间：
（1）交流输出电压的建立时间为126ms,直流输出电压的建立时间为60ms。
（2）步与步之间的时间为450ms。
4、输出交流电压频率范围为40.0Hz～400.0Hz,分辨率为0.1Hz；可作为高压变频源使用；是安规行当具有频率连续可调的测试仪。
5、具有0.4ms 快速切断功能。
6、交流耐压测试电流分辨率为0.1uA，直流耐压测试电流分辨率为0.001uA；是安规行业具有低电流分辨率的测试仪。
7、输出电压具有正常模式和梯度模式；正常模式是指设置多步输出电压测试时，前一步测试时间结束后，输出电压由设定值降为0后在输出下一步的输出电压。梯度模式是指设置对不输出电压测试时，前一步测试时间结束后，输出电压并不降为0，而是根据下一步的设置电压值直接调整到设定的电压输出。是安规行业内率先具有两种输出电压模式的测试仪。
8、电流测量端可选择接地模式或浮地模式。接地模式是指电流测量端与机壳连接在一起，这种模式主要应用于测试系统中。浮地模式是指电流测量端悬浮，不与机壳连接在一起，这种模式应用于测量精度高的场合。
9、可自动把测试结果保存在测试仪内，便于用户查验测试结果；也可与RS232接口连接把测试测试结果导入到EXCEL表格中进行数据的统计、分析。
10、可设置电压上升时间、测试时间、电压下降时间及间隔时间。
11、PLC接口测试信号即可输出24V电平,亦可输出触点。
11、具有列表显示功能，当测试步骤大于2时，测试结束后，测试仪能自动显示每一步的测试结果。
12、电弧侦测具有电流模式和等级模式两种。
