价格：￥10,000.00次
更新时间： 2024-03-25 11:23:23
型号：CS9914EX
厂商：南京长盛
货期：14天
购买数量： - + (库存11件)

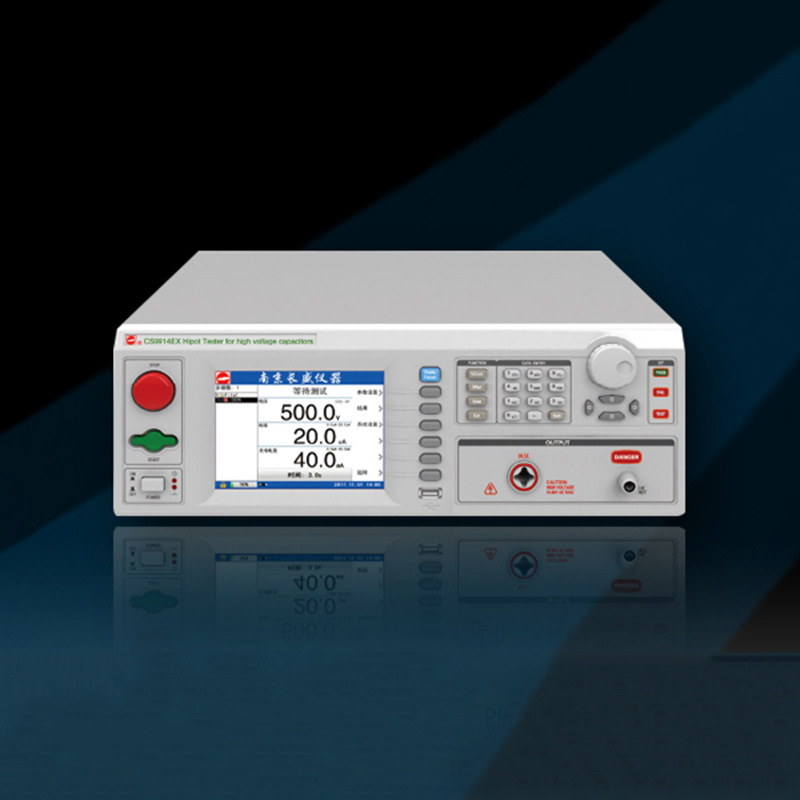

南京长盛 CS9914EX 程控高压电容器漏电流测试仪
CS9914EX 程控高压电容器漏电流测试仪 产品介绍
高压电容器的直流耐压测试是其众多测试项目中的一项，并且是重要的一项。直流耐压的纹波系数关系到电容器测试漏电流的大小；传统的耐压测试仪直流高压的输出全部采用高压变压器整流滤波输出，此方法产生的直流电压纹波系数都在5%左右，有的甚至可达到10%以上。采用传统的耐压测试仪进行直流耐压测试由于纹波大，无法准确测试高压电容器的漏电流。我公司推出的CS9914EX高压电容器漏电流测试仪，采用的设计方法，保证测试仪在直流输出高压时的纹波系数小于30VP-P。本测试仪不但具有直流耐压测试功能，并且还具有500VA输出能力的交流耐压测试，可以对交流电容器进行交流耐压测试。
CS9914EX 程控高压电容器漏电流测试仪 性能特点
◆采用TFT5.6寸640*480彩色液晶屏显示设置参数和测试参数，显示内容丰富醒目
◆直流输出6.0kV/20mA的情况下保证纹波系数小于30VP-P
◆交流输出电压的正弦波采用DDS原理产生，产生的正弦波纯净失真度小
◆交流耐压测试的输出容量为500VA
◆交流输出阻抗可供选择：0,500Ω，2.8kΩ
◆直流测试时充电电流报警值和测试漏电流报警值分别设置
◆直流电流测试的分辨值为1nA
◆直流耐压测试具有延时报警功能
CS9914EX 程控高压电容器漏电流测试仪 技术参数
型号
CS9914EX
ACW
输出 电压
范围
0.050kV～5.000kV
精度
±（1％读值+2V）
分辨率
1V
输出功率
500W
额定电流
100mA
下限电流范围
0～99.9mA
电流档位
200uA、2mA、20mA、100mA
输出波形
正弦波
输出波形失真度
≤2%（空载或纯阻性负载）
输出信号类型
DDS+功放
电压上升时间
0，0.3s～999.9s 0=电压上升时间关
测试时间
0，0.3s～999.9s 0=连续测试
电压下降时间
0，0.3s～999.9s 0=电压下降时间关
间隔时间
0.0s～999.9s 0=间隔时间关
输出电压模式
N模式、G模式
DCW
0.050kV～6.000kV
120W
20mA
2uA、20uA、200uA、2mA、20mA
纹波系数
<30VP-P
放电时间
≤200ms
充电电流
延时报警时间
0，0.3s～999.9s 0=延时报警时间关
电压表
显示数值
均方根值
电流表
测量 范围
AC
0～100mA
DC
0～20mA
200uA档：0.1uA，2mA档：1uA， 20mA档：10uA，100mA档：100uA
2uA档：0.001uA，20uA档：0.01uA，200uA档：0.1uA， 2mA档：1uA，20mA档：10uA
测量精度
±（1%+量程0.5%）
测试模式
GND模式：RETURN端接机壳 FLOAT模式：RETURN端不接机壳
计时器
0～999.9s
0.1s
±（0.1%+50ms）
CS9914EX 程控高压电容器漏电流测试仪 配件信息
名称
类型
描述
程控高压测试棒
CS26009-1
标配
1个
程控高压测试夹
CS26009-2
程控电流测试夹
CS26009-3
电源线
CS26031-1
数据连接线
CS26023-1
选配
USB接口电缆
CS26027-1
耐压点检盒
CS26032
展会合作/友情链接：010-62681105
传真：010-62681234
南京长盛 CS9914EX 程控高压电容器漏电流测试仪
CS9914EX 程控高压电容器漏电流测试仪 产品介绍
高压电容器的直流耐压测试是其众多测试项目中的一项，并且是重要的一项。直流耐压的纹波系数关系到电容器测试漏电流的大小；传统的耐压测试仪直流高压的输出全部采用高压变压器整流滤波输出，此方法产生的直流电压纹波系数都在5%左右，有的甚至可达到10%以上。采用传统的耐压测试仪进行直流耐压测试由于纹波大，无法准确测试高压电容器的漏电流。我公司推出的CS9914EX高压电容器漏电流测试仪，采用的设计方法，保证测试仪在直流输出高压时的纹波系数小于30VP-P。本测试仪不但具有直流耐压测试功能，并且还具有500VA输出能力的交流耐压测试，可以对交流电容器进行交流耐压测试。
CS9914EX 程控高压电容器漏电流测试仪 性能特点
◆采用TFT5.6寸640*480彩色液晶屏显示设置参数和测试参数，显示内容丰富醒目
◆直流输出6.0kV/20mA的情况下保证纹波系数小于30VP-P
◆交流输出电压的正弦波采用DDS原理产生，产生的正弦波纯净失真度小
◆交流耐压测试的输出容量为500VA
◆交流输出阻抗可供选择：0,500Ω，2.8kΩ
◆直流测试时充电电流报警值和测试漏电流报警值分别设置
◆直流电流测试的分辨值为1nA
◆直流耐压测试具有延时报警功能
CS9914EX 程控高压电容器漏电流测试仪 技术参数
型号
CS9914EX
ACW
输出
电压
范围
0.050kV～5.000kV
精度
±（1％读值+2V）
分辨率
1V
输出功率
500W
额定电流
100mA
下限电流范围
0～99.9mA
电流档位
200uA、2mA、20mA、100mA
输出波形
正弦波
输出波形失真度
≤2%（空载或纯阻性负载）
输出信号类型
DDS+功放
电压上升时间
0，0.3s～999.9s 0=电压上升时间关
测试时间
0，0.3s～999.9s 0=连续测试
电压下降时间
0，0.3s～999.9s 0=电压下降时间关
间隔时间
0.0s～999.9s 0=间隔时间关
输出电压模式
N模式、G模式
DCW
输出
电压
范围
0.050kV～6.000kV
精度
±（1％读值+2V）
分辨率
1V
输出功率
120W
额定电流
20mA
电流档位
2uA、20uA、200uA、2mA、20mA
纹波系数
<30VP-P
放电时间
≤200ms
充电电流
20mA
电压上升时间
0，0.3s～999.9s 0=电压上升时间关
测试时间
0，0.3s～999.9s 0=连续测试
电压下降时间
0，0.3s～999.9s 0=电压下降时间关
间隔时间
0.0s～999.9s 0=间隔时间关
延时报警时间
0，0.3s～999.9s 0=延时报警时间关
输出电压模式
N模式、G模式
电压表
范围
0.050kV～6.000kV
精度
±（1％读值+2V）
分辨率
1V
显示数值
均方根值
电流表
测量
范围
AC
0～100mA
DC
0～20mA
分辨率
AC
200uA档：0.1uA，2mA档：1uA，
20mA档：10uA，100mA档：100uA
DC
2uA档：0.001uA，20uA档：0.01uA，200uA档：0.1uA，
2mA档：1uA，20mA档：10uA
测量精度
±（1%+量程0.5%）
测试模式
GND模式：RETURN端接机壳
FLOAT模式：RETURN端不接机壳
计时器
范围
0～999.9s
分辨率
0.1s
精度
±（0.1%+50ms）
CS9914EX 程控高压电容器漏电流测试仪 配件信息
名称
型号
类型
描述
程控高压测试棒
CS26009-1
标配
1个
程控高压测试夹
CS26009-2
标配
1个
程控电流测试夹
CS26009-3
标配
1个
电源线
CS26031-1
标配
1个
数据连接线
CS26023-1
选配
1个
USB接口电缆
CS26027-1
选配
1个
耐压点检盒
CS26032
选配
1个
