价格：￥100,000.00次
更新时间： 2024-03-25 11:23:23
型号：CS9922G-2 CS9922G-3
厂商：南京长盛
货期：14天
购买数量： - + (库存11件)

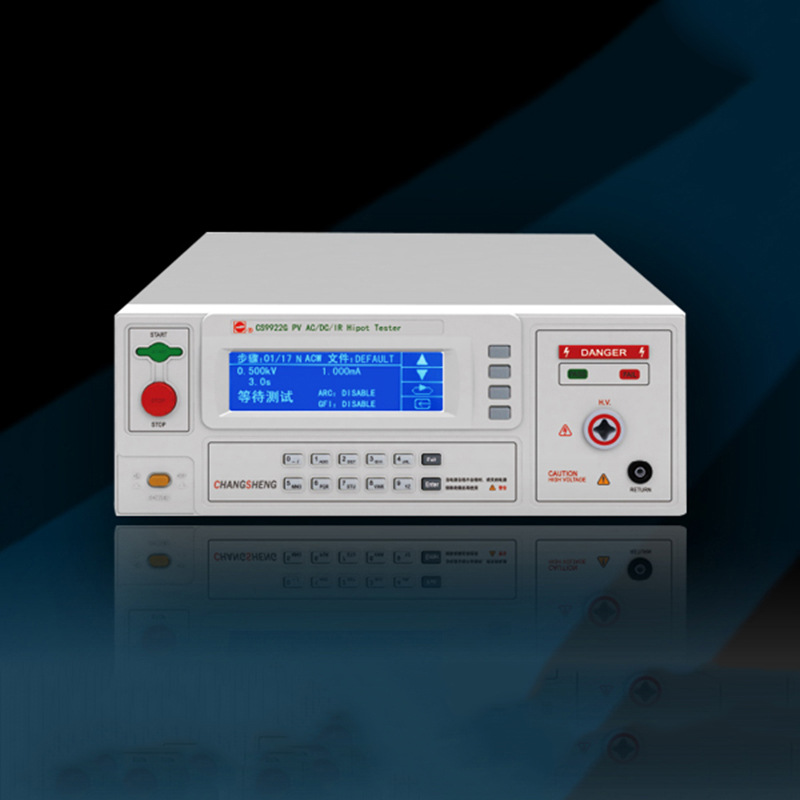

南京长盛 CS9922G-2 CS9922G-3 光伏绝缘耐压测试仪
CS9922G-2 CS9922G-3 光伏绝缘耐压测试仪 产品简介
光伏安规测试仪是一种用于测试PV模块、电缆、连接器、接线盒的试验仪器，可应对高电压和高灵敏度绝缘试验。具有DC耐压测试和绝缘电阻测试两种功能，
根据IEC61730标准中对光伏组件应用等级的定义，分为A、B、C级。
电流测量端可选择接地模式或浮地模式。光伏组件的绝缘耐压试验同IEC61215/61646一样依据于应用类别和系统的电压。
测试电压对于应用类别A：2000V加4倍系统电压。
对于应用类别B：1000V加2倍系统电压。
根据计算A类电压为8000V，公司CS9923GS正依据此标准生产。
根据计算B类电压为6000V，公司CS9922GS正依据此标准生产。
CS9922G-2 CS9922G-3 光伏绝缘耐压测试仪 性能
高精度电流测量，0.001uA判断分辨率 快速的电压建立时间：
（1）直流输出电压的建立时间为60ms。
（2）步与步之间的时间小为450ms。
输出电压具有正常模式和梯度模式。
CS9922G-2 CS9922G-3 光伏绝缘耐压测试仪 应用领域
太阳能接线盒及太阳能连接器
硅片/太阳能电池
晶硅电池组件
太阳能光伏组件、单、多晶硅片、电池片
逆变器
电缆及连接材料
蓄电池、控制器
薄膜电池组件
蓄电池/充电调节器
含氟薄膜复合型光伏组件背板生产
CS9922G-2 CS9922G-3 光伏绝缘耐压测试仪 适用标准
晶体硅光伏组件：IEC612152005 标准
薄膜光伏组件： IEC616461996 标准
光伏组件： IEC617302004 标准
CS9922G-2 CS9922G-3 光伏绝缘耐压测试仪 技术参数
型号
CS9922G-2
CS9922G-3
ACW
输出 电压
范围
0.050kV～5.000kV
精度
±（2％读值+5V）
分辨率
1V
输出功率
100VA（5.000kV/20mA）
额定电流
20mA
下限电流范围
0～20mA,0=不判断下限
电流档位
200uA、2mA、20mA
输出波形
正弦波
输出波形失真度
≤2%（空载或纯阻性负载）
波峰因数
1.3～1.5
输出信号类型
DDS+功放
电压上升时间
0.3s～999.9s 0=电压上升时间关
测试时间
0.3s～999.9s 0=连续测试
电压下降时间
0.3s～999.9s 0=电压下降时间关
间隔时间
0.0s～999.9s 0=间隔时间关
输出电压模式
N模式、G模式
DCW
0.050kV～6.000kV
60W（6.000kV/10mA）
10mA
2uA、20uA、200uA、2mA、10mA
纹波系数
≤5%
放电时间
≤200ms
充电电流
0.3s～999.9s 0=间隔时间关
延时报警时间
0.3s～999.9s 0=延时报警时间关
IR
输出电压
0.500kV～2.500kV
0.500kV～5.000kV
上限设定值
50.00GΩ
下限设定值
小下限设定值
5MΩ
自动切换档位
可设置为开、关
电 压 表
显示数值
均方根值
电 流 表
测量 范围
AC
0 ～ 20mA
DC
0 ～ 10mA
200uA档：0.1uA，2mA档：1uA，20mA档：10uA
2uA档：0.001uA，20uA档：0.01uA，200uA档：0.1uA, 2mA档：1uA，10mA档：10uA
测量精度
≥2mA为±（1.5%+5个字），<2mA为±（2%+5个字）
偏移功能
测试线及附件的的电流可以被减去。
测试模式
GND模式：RETURN端接机壳 FLOAT模式：RETURN端不接机壳
电 阻 表
测量范围
5MΩ～50GΩ
5MΩ～9.999MΩ:0.001MΩ,10MΩ～99.99MΩ:0.01MΩ, 100MΩ～999.9MΩ:0.1MΩ,1000MΩ～9999MΩ:1MΩ 10GΩ～50GΩ:10MΩ
5MΩ～1000MΩ ±5%， 1000MΩ～10000MΩ ±10% 10000MΩ~50000MΩ ±15%
计 时 器
0～999.9s
0.1s
±（0.1%+50ms）
CS9922G-2 CS9922G-3 光伏绝缘耐压测试仪 配件信息
名称
类型
描述
程控高压测试棒
CS26009-1
标配
1个
程控高压测试夹
CS26009-2
程控电流测试夹
CS26009-3
电源线
CS26031-1
数据连接线
CS26023-1
USB接口电缆
CS26027-1
选配
耐压点检盒
CS26032
绝缘点检盒
CS26034
展会合作/友情链接：010-62681105
传真：010-62681234
南京长盛 CS9922G-2 CS9922G-3 光伏绝缘耐压测试仪
CS9922G-2 CS9922G-3 光伏绝缘耐压测试仪 产品简介
光伏安规测试仪是一种用于测试PV模块、电缆、连接器、接线盒的试验仪器，可应对高电压和高灵敏度绝缘试验。具有DC耐压测试和绝缘电阻测试两种功能，
根据IEC61730标准中对光伏组件应用等级的定义，分为A、B、C级。
电流测量端可选择接地模式或浮地模式。光伏组件的绝缘耐压试验同IEC61215/61646一样依据于应用类别和系统的电压。
测试电压对于应用类别A：2000V加4倍系统电压。
对于应用类别B：1000V加2倍系统电压。
根据计算A类电压为8000V，公司CS9923GS正依据此标准生产。
根据计算B类电压为6000V，公司CS9922GS正依据此标准生产。
CS9922G-2 CS9922G-3 光伏绝缘耐压测试仪 性能
高精度电流测量，0.001uA判断分辨率 快速的电压建立时间：
（1）直流输出电压的建立时间为60ms。
（2）步与步之间的时间小为450ms。
输出电压具有正常模式和梯度模式。
CS9922G-2 CS9922G-3 光伏绝缘耐压测试仪 应用领域
太阳能接线盒及太阳能连接器
硅片/太阳能电池
晶硅电池组件
太阳能光伏组件、单、多晶硅片、电池片
逆变器
电缆及连接材料
蓄电池、控制器
薄膜电池组件
蓄电池/充电调节器
含氟薄膜复合型光伏组件背板生产
CS9922G-2 CS9922G-3 光伏绝缘耐压测试仪 适用标准
晶体硅光伏组件：IEC612152005 标准
薄膜光伏组件： IEC616461996 标准
光伏组件： IEC617302004 标准
CS9922G-2 CS9922G-3 光伏绝缘耐压测试仪 技术参数
型号
CS9922G-2
CS9922G-3
ACW
输出
电压
范围
0.050kV～5.000kV
精度
±（2％读值+5V）
分辨率
1V
输出功率
100VA（5.000kV/20mA）
额定电流
20mA
下限电流范围
0～20mA,0=不判断下限
电流档位
200uA、2mA、20mA
输出波形
正弦波
输出波形失真度
≤2%（空载或纯阻性负载）
波峰因数
1.3～1.5
输出信号类型
DDS+功放
电压上升时间
0.3s～999.9s 0=电压上升时间关
测试时间
0.3s～999.9s 0=连续测试
电压下降时间
0.3s～999.9s 0=电压下降时间关
间隔时间
0.0s～999.9s 0=间隔时间关
输出电压模式
N模式、G模式
DCW
输出
电压
范围
0.050kV～6.000kV
精度
±（2％读值+5V）
分辨率
1V
输出功率
60W（6.000kV/10mA）
额定电流
10mA
电流档位
2uA、20uA、200uA、2mA、10mA
纹波系数
≤5%
放电时间
≤200ms
充电电流
10mA
电压上升时间
0.3s～999.9s 0=电压上升时间关
测试时间
0.3s～999.9s 0=连续测试
电压下降时间
0.3s～999.9s 0=电压下降时间关
间隔时间
0.3s～999.9s 0=间隔时间关
延时报警时间
0.3s～999.9s 0=延时报警时间关
输出电压模式
N模式、G模式
IR
输出电压
范围
0.500kV～2.500kV
0.500kV～5.000kV
精度
±（2％读值+5V）
分辨率
1V
上限设定值
50.00GΩ
下限设定值
50.00GΩ
小下限设定值
5MΩ
电压上升时间
0.3s～999.9s 0=电压上升时间关
测试时间
0.3s～999.9s 0=连续测试
间隔时间
0.0s～999.9s 0=间隔时间关
自动切换档位
可设置为开、关
放电时间
≤200ms
电
压
表
范围
0.050kV～6.000kV
精度
±（2％读值+5V）
分辨率
1V
显示数值
均方根值
电
流
表
测量
范围
AC
0 ～ 20mA
DC
0 ～ 10mA
分辨率
AC
200uA档：0.1uA，2mA档：1uA，20mA档：10uA
DC
2uA档：0.001uA，20uA档：0.01uA，200uA档：0.1uA,
2mA档：1uA，10mA档：10uA
测量精度
≥2mA为±（1.5%+5个字），<2mA为±（2%+5个字）
偏移功能
测试线及附件的的电流可以被减去。
测试模式
GND模式：RETURN端接机壳
FLOAT模式：RETURN端不接机壳
电 阻 表
测量范围
5MΩ～50GΩ
分辨率
5MΩ～9.999MΩ:0.001MΩ,10MΩ～99.99MΩ:0.01MΩ,
100MΩ～999.9MΩ:0.1MΩ,1000MΩ～9999MΩ:1MΩ
10GΩ～50GΩ:10MΩ
精度
5MΩ～1000MΩ ±5%，
1000MΩ～10000MΩ ±10%
10000MΩ~50000MΩ ±15%
计
时
器
范围
0～999.9s
分辨率
0.1s
精度
±（0.1%+50ms）
CS9922G-2 CS9922G-3 光伏绝缘耐压测试仪 配件信息
名称
型号
类型
描述
程控高压测试棒
CS26009-1
标配
1个
程控高压测试夹
CS26009-2
标配
1个
程控电流测试夹
CS26009-3
标配
1个
电源线
CS26031-1
标配
1个
数据连接线
CS26023-1
标配
1个
USB接口电缆
CS26027-1
选配
1个
耐压点检盒
CS26032
选配
1个
绝缘点检盒
CS26034
选配
1个
