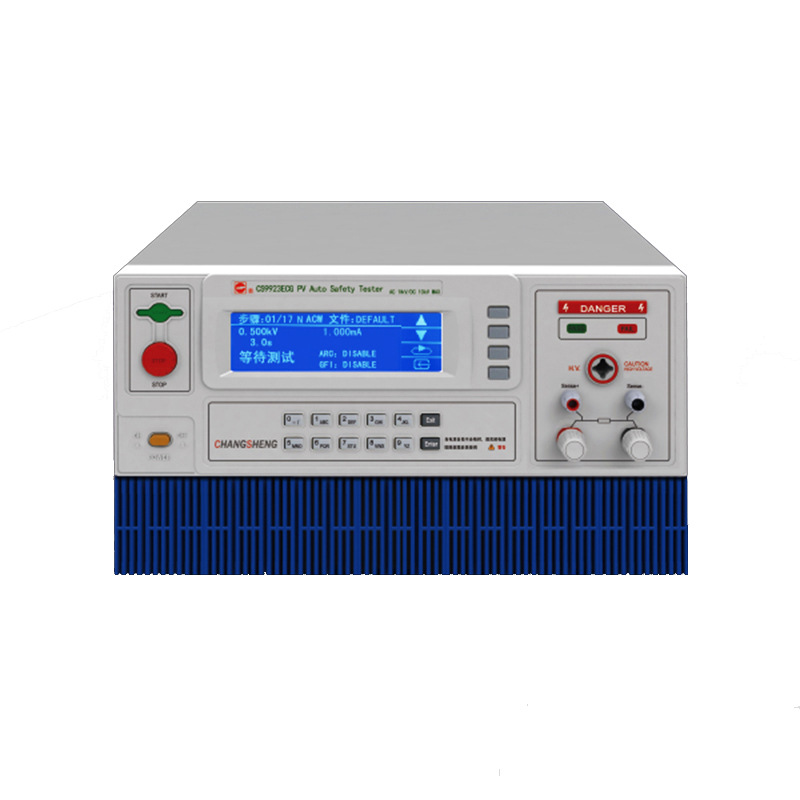

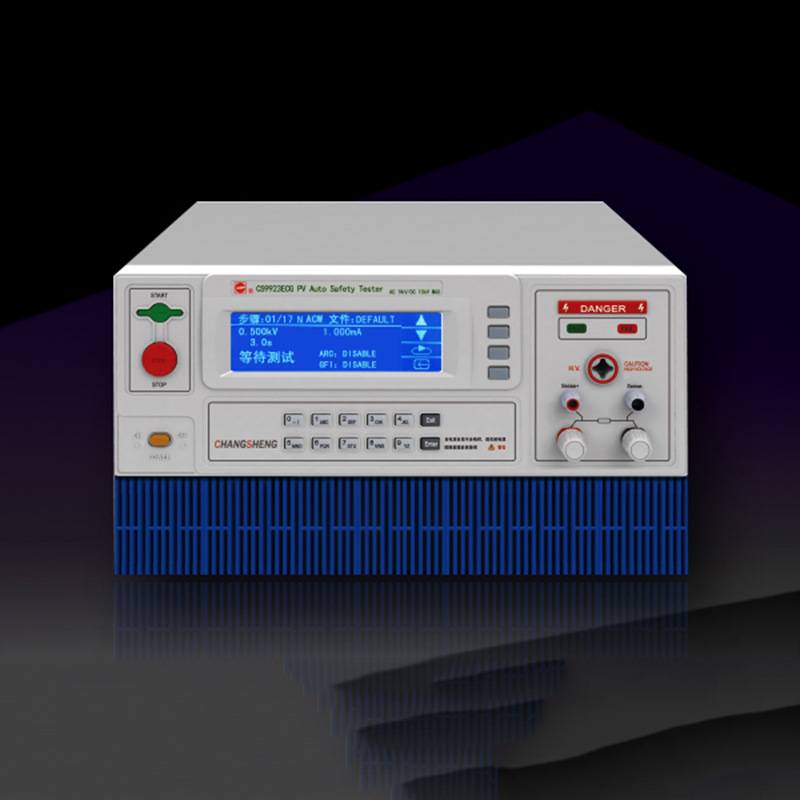

南京长盛 CS9923CG CS9923DG 光伏耐压绝缘测试仪
CS9923CG CS9923DG光伏耐压绝缘测试仪 产品简介
光伏安规测试仪是一种用于测试PV模块、电缆、连接器、接线盒的试验仪器，可应对高电压和高灵敏度绝缘试验。具有DC耐压测试和绝缘电阻测试两种功能，
根据IEC61730标准中对光伏组件应用等级的定义，分为A、B、C级。
电流测量端可选择接地模式或浮地模式。光伏组件的绝缘耐压试验同IEC61215/61646一样依据于应用类别和系统的电压。
测试电压对于应用类别A：2000V加4倍系统电压。
对于应用类别B：1000V加2倍系统电压。
根据计算A类电压为8000V，公司CS9923G正依据此标准生产。
根据计算B类电压为6000V，公司CS9922G正依据此标准生产。
CS9923CG CS9923DG 光伏耐压绝缘测试仪 性能 ◆高精度电流测量，0.001uA判断分辨率 快速的电压建立时间：
（1）直流输出电压的建立时间为60ms。
（2）步与步之间的时间小为450ms。
输出电压具有正常模式和梯度模式。
CS9923CG CS9923DG 光伏耐压绝缘测试仪 应用领域
◆太阳能接线盒及太阳能连接器 ◆硅片/太阳能电池 ◆晶硅电池组件 ◆太阳能光伏组件、单、多晶硅片、电池片 ◆逆变器 ◆电缆及连接材料 ◆蓄电池、控制器 ◆薄膜电池组件 ◆蓄电池/充电调节器 ◆含氟薄膜复合型光伏组件背板生产
CS9923CG CS9923DG 光伏耐压绝缘测试仪 技术参数
型号
CS9923CG
CS9923DG
ACW
输出电压
范围
0.500kV～10.00kV
精度
±（1.5％读值+5V）
分辨率
1V
输出功率
100VA（5.000kV/20mA）
额定电流
20mA
输出波形
正弦波
输出波形失真度
≤5%（空载或纯阻性负载）
波峰因数
1.3～1.5
输出信号类型
DDS+线性功放驱动输出
测试时间
0.3s～999.9s，0=连续测试
电弧侦测
0~9，0为关
DCW
60W（6.000kV/10mA）
10mA
纹波系数
≤5%（6kV/10mA）
放电时间
≤200ms
IR
0.500kV -1.000kV
0.500kV-2.500kV
上限设定值
50GΩ
下限设定值
49.999GΩ
小下限设定值
1MΩ
0.0s，0.3s～999.9s 0=连续测试
自动切换档位
可设置为开、关
GR
输出电流
（5.0~40.0）A
（5.0~60.0）A
±（1.5％读值+0.1A）
0.1A
电阻下限设定
0~电阻上限值
展会合作/友情链接：010-62681105
传真：010-62681234
南京长盛 CS9923CG CS9923DG 光伏耐压绝缘测试仪
CS9923CG CS9923DG光伏耐压绝缘测试仪 产品简介
光伏安规测试仪是一种用于测试PV模块、电缆、连接器、接线盒的试验仪器，可应对高电压和高灵敏度绝缘试验。具有DC耐压测试和绝缘电阻测试两种功能，
根据IEC61730标准中对光伏组件应用等级的定义，分为A、B、C级。
电流测量端可选择接地模式或浮地模式。光伏组件的绝缘耐压试验同IEC61215/61646一样依据于应用类别和系统的电压。
测试电压对于应用类别A：2000V加4倍系统电压。
对于应用类别B：1000V加2倍系统电压。
根据计算A类电压为8000V，公司CS9923G正依据此标准生产。
根据计算B类电压为6000V，公司CS9922G正依据此标准生产。
CS9923CG CS9923DG 光伏耐压绝缘测试仪 性能
◆高精度电流测量，0.001uA判断分辨率 快速的电压建立时间：
（1）直流输出电压的建立时间为60ms。
（2）步与步之间的时间小为450ms。
输出电压具有正常模式和梯度模式。
CS9923CG CS9923DG 光伏耐压绝缘测试仪 应用领域
◆太阳能接线盒及太阳能连接器
◆硅片/太阳能电池
◆晶硅电池组件
◆太阳能光伏组件、单、多晶硅片、电池片
◆逆变器
◆电缆及连接材料
◆蓄电池、控制器
◆薄膜电池组件
◆蓄电池/充电调节器
◆含氟薄膜复合型光伏组件背板生产
CS9923CG CS9923DG 光伏耐压绝缘测试仪 技术参数
型号
CS9923CG
CS9923DG
ACW
输出电压
范围
0.500kV～10.00kV
精度
±（1.5％读值+5V）
分辨率
1V
输出功率
100VA（5.000kV/20mA）
额定电流
20mA
输出波形
正弦波
输出波形失真度
≤5%（空载或纯阻性负载）
波峰因数
1.3～1.5
输出信号类型
DDS+线性功放驱动输出
测试时间
0.3s～999.9s，0=连续测试
电弧侦测
0~9，0为关
DCW
输出电压
范围
0.500kV～10.00kV
精度
±（1.5％读值+5V）
分辨率
1V
输出功率
60W（6.000kV/10mA）
额定电流
10mA
纹波系数
≤5%（6kV/10mA）
放电时间
≤200ms
测试时间
0.3s～999.9s，0=连续测试
IR
输出电压
范围
0.500kV -1.000kV
0.500kV-2.500kV
精度
±（1.5％读值+5V）
分辨率
1V
上限设定值
50GΩ
下限设定值
49.999GΩ
小下限设定值
1MΩ
测试时间
0.0s，0.3s～999.9s 0=连续测试
自动切换档位
可设置为开、关
放电时间
≤200ms
GR
输出电流
范围
（5.0~40.0）A
（5.0~60.0）A
精度
±（1.5％读值+0.1A）
分辨率
0.1A
电阻下限设定
0~电阻上限值
测试时间
0.3s～999.9s，0=连续测试
