价格：￥100,000.00次
更新时间： 2024-03-25 11:23:23
型号：CS9950DG
厂商：南京长盛
货期：14天
购买数量： - + (库存11件)

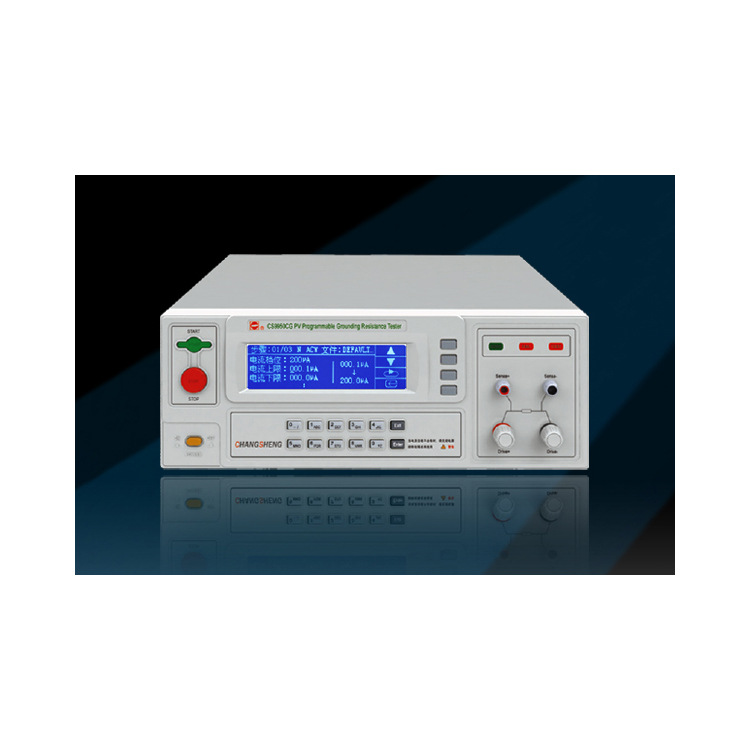

南京长盛 CS9950DG 光伏接地阻抗测试仪
CS9950CG-1是我公司针对光伏行业推出的接地电阻测试仪，其输出电流可达40A，电流的稳定度达±1％，电流测试精度达±1.5％；可满足光伏系统接地电阻测试的需求。
CS9950DG 光伏接地阻抗测试仪 性能特点
1、采用240*64字符型液晶显示器显示，显示参数醒目、直观。
2、恒流输出：输出电流稳定率范围在1%内，避免因输入电源电压不稳及负载变化而使输出电压变化，测量结果不准确。
3、具有开路报警功能。
4、采用四端法测量，消除接触电阻的影响。
5、可设置电阻偏移。
6、具有电阻上限、下限报警功能，避免因测试线开路对被测时件造成误判；
7、设置参数具有掉电记忆功能。
8、测试参数具有保持功能。
9、可预先设置保存测试参数：可设置30个文件，每个文件可设置99个测试步。
10、具有键盘锁，保护测试参数不被操作人员修改。
11、前面板软件校准，不用打开即可进行参数校准。
12、标配PLC和RS232C接口，选配RS485、USB接口。
CS9950DG 光伏接地阻抗测试仪 性能
1、安全防电墙及安全防护体系，可保护操作人员的安全、保证被测试件不被损坏。
2、由DDS产生标准正弦波，线性功放驱动输出，输出电压波形纯净、失真度小，优于2%。
3、输出交流电压频率范围为40.0Hz～400.0Hz,分辨率为0.1Hz；可作为高压变频电流源使用；是安规行业具有频率连续可调的测试仪之一。
4、可自动把测试结果保存在测试仪内，便于用户查验测试结果；也可与RS232接口连接把测试测试结果导入到EXCEL表格中进行数据的统计、分析。
5、PLC接口测试信号即可输出24V电平,亦可输出触点。
6、具有列表显示功能，当测试步骤大于2时，测试结束后，测试仪能自动显示每一步的测试结果。
应用领域
光伏系统接地连接性测试
适用标准
IEC61215-2005、IEC61646-2008、IEC617302-2004、UL1703-2004
CS9950DG 光伏接地阻抗测试仪 技术参数
型号
CS9950CG
CS9950CG-1
CS9950DG
GR
输出电流
范围
3.00A～32.00A
3.00A～40.00A
5.00A~60.00A
精度
±（1.5％读值+0.2A）
分辨率
0.01A
输出功率
153.6W（32A/0.15Ω）
240W（40A/0.15Ω）
540W（60A/0.15Ω）
32A
40A
60A
电阻上限设定值
（32A÷电流设定值）×150mΩ
（40A÷电流设定值）×150mΩ
（60A÷电流设定值）×150mΩ
输出波形
正弦波
输出波形失真度
≤2%（空载或纯阻性负载）
波峰因数
1.3～1.5
输出信号类型
DDS+功放
测试时间
0.3s～999.9s 0=连续测试
间隔时间
0.0s～999.9s 0=间隔时间关
接地 电流表
测量范围
显示值
均方根值
接地 电阻表
0～510mΩ
电流<5.00A时为±（3％读值+3mΩ） 电流≥5.00A时为±（2％读值+2mΩ）
0.1mΩ
测量法
四端法
计时器
0～999.9s
0.1s
±（0.1%+50ms）
CS9950DG 光伏接地阻抗测试仪 配件信息
名称
类型
描述
接地附件（红色）
CS26011-3
标配
1个
接地附件（黑色）
CS26011-4
数据连接线
CS26023-1
USB接口电缆
CS26027-1
选配
接地点检盒
CS26035
展会合作/友情链接：010-62681105
传真：010-62681234
南京长盛 CS9950DG 光伏接地阻抗测试仪
CS9950CG-1是我公司针对光伏行业推出的接地电阻测试仪，其输出电流可达40A，电流的稳定度达±1％，电流测试精度达±1.5％；可满足光伏系统接地电阻测试的需求。
CS9950DG 光伏接地阻抗测试仪 性能特点
1、采用240*64字符型液晶显示器显示，显示参数醒目、直观。
2、恒流输出：输出电流稳定率范围在1%内，避免因输入电源电压不稳及负载变化而使输出电压变化，测量结果不准确。
3、具有开路报警功能。
4、采用四端法测量，消除接触电阻的影响。
5、可设置电阻偏移。
6、具有电阻上限、下限报警功能，避免因测试线开路对被测时件造成误判；
7、设置参数具有掉电记忆功能。
8、测试参数具有保持功能。
9、可预先设置保存测试参数：可设置30个文件，每个文件可设置99个测试步。
10、具有键盘锁，保护测试参数不被操作人员修改。
11、前面板软件校准，不用打开即可进行参数校准。
12、标配PLC和RS232C接口，选配RS485、USB接口。
CS9950DG 光伏接地阻抗测试仪 性能
1、安全防电墙及安全防护体系，可保护操作人员的安全、保证被测试件不被损坏。
2、由DDS产生标准正弦波，线性功放驱动输出，输出电压波形纯净、失真度小，优于2%。
3、输出交流电压频率范围为40.0Hz～400.0Hz,分辨率为0.1Hz；可作为高压变频电流源使用；是安规行业具有频率连续可调的测试仪之一。
4、可自动把测试结果保存在测试仪内，便于用户查验测试结果；也可与RS232接口连接把测试测试结果导入到EXCEL表格中进行数据的统计、分析。
5、PLC接口测试信号即可输出24V电平,亦可输出触点。
6、具有列表显示功能，当测试步骤大于2时，测试结束后，测试仪能自动显示每一步的测试结果。
应用领域
光伏系统接地连接性测试
适用标准
IEC61215-2005、IEC61646-2008、IEC617302-2004、UL1703-2004
CS9950DG 光伏接地阻抗测试仪 技术参数
型号
CS9950CG
CS9950CG-1
CS9950DG
GR
输出电流
范围
3.00A～32.00A
3.00A～40.00A
5.00A~60.00A
精度
±（1.5％读值+0.2A）
分辨率
0.01A
输出功率
153.6W（32A/0.15Ω）
240W（40A/0.15Ω）
540W（60A/0.15Ω）
输出电流
32A
40A
60A
电阻上限设定值
（32A÷电流设定值）×150mΩ
（40A÷电流设定值）×150mΩ
（60A÷电流设定值）×150mΩ
输出波形
正弦波
输出波形失真度
≤2%（空载或纯阻性负载）
波峰因数
1.3～1.5
输出信号类型
DDS+功放
测试时间
0.3s～999.9s 0=连续测试
间隔时间
0.0s～999.9s 0=间隔时间关
接地
电流表
测量范围
3.00A～32.00A
3.00A～40.00A
5.00A~60.00A
分辨率
0.01A
精度
±（1.5％读值+0.2A）
显示值
均方根值
接地
电阻表
范围
0～510mΩ
精度
电流<5.00A时为±（3％读值+3mΩ）
电流≥5.00A时为±（2％读值+2mΩ）
分辨率
0.1mΩ
测量法
四端法
计时器
范围
0～999.9s
分辨率
0.1s
精度
±（0.1%+50ms）
CS9950DG 光伏接地阻抗测试仪 配件信息
名称
型号
类型
描述
接地附件（红色）
CS26011-3
标配
1个
接地附件（黑色）
CS26011-4
标配
1个
数据连接线
CS26023-1
标配
1个
USB接口电缆
CS26027-1
选配
1个
接地点检盒
CS26035
选配
1个
