美国泰克 MDO3000系列数字示波器 MDO3034示波器 350MHz，4通道
MDO3000 系列产品技术资料当今集成设计需要集成度与之相当的示波器，如 MDO3000 混合域示波器 (MDO) 系列。这是一种 6 合 1 示波器之集大成者，集成了一台频谱分析仪、一台任意函数发生器、一台逻辑分析仪、一台协议分析仪和一台数字电压表/计数器。MDO3000 系列可以全面定制及全面升级，您可以现在或在以后需要时增加仪器和性能。
MDO3034示波器 产品特点
1.示波器
2.频谱分析仪
选配：9 kHz - 3 GHz
3.任意函数发生器（选配）
4.逻辑分析仪（选配）
5.协议分析仪（选配）
MDO3034示波器 典型应用
嵌入式设计
通过六合一MDO3000，同时支持各种常用的串行总线，可以在混合信号嵌入式系统上执行系统级调试，迅速发现和解决问题，包括当今常用的串行总线技术。
功率设计
使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量，在经济的解决方案中提供广泛的功率探头选择范围，进行可靠的、可重复的电压、电流和功率测量。
教育
管理工作台上的多台仪器可能会非常麻烦。MDO3000 在一台小型(5.8 英寸, 147.4 mm 深)仪器中集成了六台仪器，不需要管理多台仪器。体积小、集成度高，可以帮助您讲授各种电子原理，用来执行更加完善的实验。全面升级能力可以在需求变化时或在预算允许时再增加功能。
制造测试和调试
规格和空间限制可能会给车间带来巨大影响。的六合一MDO3000 在一台仪器中集成了多台仪器，限度地减少了占用的机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。
安装和维护服务
在需要的时间和地点获得适当的仪器至关重要。MDO3000 在一台轻便(9.2 磅, 4.2 千克)的便携式仪器中同时融合了六台仪器 – 在空间有限及需要灵活性时提供了理想选择。
MDO3034 选型表与产品对比表
Model
模拟带宽
采样率
记录长度
模拟通道
数字通道数
频谱分析仪
函数发生器输出
MDO3012
100 MHz
2.5 GS/s
10 M点
2
16（选配）
3 GHz
1（选配）
MDO3014
4
MDO3022
200 MHz
MDO3024
MDO3032
350 MHz
MDO3034
MDO3052
500 MHz
MDO3102
1 GHz
5 GS/s
MDO3054
MDO3104
型号
Tektronix MDO3000
Keysight 3000T
LeCroy WaveSurfer 3000
R&S RTM2000
带宽
100 MHz到 1 GHz
200 MHz到 1 GHz
200 MHz到 750 MHz
可升级带宽
是
2或 4
模拟采样率
4 GS/s
标配记录长度（有通道）
10 M
20 M
2 M
集成任意波形/函数发生器
50 MHz（可选）
20 MHz（可选）
25 MHz（可选）
--
集成逻辑通道 (MSO)
16条（可选）
集成硬件频谱分析仪
3 GHz（可选）
6 GHz（可选）
模拟、数字和 RF 通道的全同步
标准探头
1 GHz 无源探头
500 MHz 无源探头
标准保修
3年
MDO3034 示波器 图片实拍及细节展示
MDO3034 示波器 主要技术参数
模拟通道带宽
上升时间（典型计算值） （10 mV/格设置，50 Ω 输入终端）
4 ns
2 ns
1.14 ns
800 ps
400 ps
采样率（1 个通道）
采样率（2 个通道）
采样率（4 个通道）
-
记录长度（1 个通道）
记录长度（2 个通道）
记录长度（4 个通道）
带有 MDO3MSO 选件的数字通道
16
带有 MDO3AFG 选件的任意函数发生器输出
1
频谱分析仪通道
频谱分析仪的标准频率范围
9 kHz - 100 MHz
9 kHz - 200 MHz
9 kHz - 350 MHz
9 kHz - 500 MHz
9 kHz - 1 GHz
带有 MDO3SA 选件的频谱分析仪的可选频率范围
9 kHz - 3 GHz
MDO3034示波器 订购信息
MDO3000 家族
MDO3012 混合域示波器，2 条 100 MHz 模拟通道，1 个 100 MHz 频谱分析仪输入 MDO3014 混合域示波器，4 条 100 MHz 模拟通道，1 个 100 MHz 频谱分析仪输入 MDO3022 混合域示波器，2 条 200 MHz 模拟通道，1 个 200 MHz 频谱分析仪输入 MDO3024 混合域示波器，4 条 200 MHz 模拟通道，1 个 200 MHz 频谱分析仪输入 MDO3032 混合域示波器，2 条 350 MHz 模拟通道，1 个 350 MHz 频谱分析仪输入 MDO3034 混合域示波器，4 条 350 MHz 模拟通道，1 个 350 MHz 频谱分析仪输入 MDO3052 混合域示波器，2 条 500 MHz 模拟通道，1 个 500 MHz 频谱分析仪输入 MDO3054 混合域示波器，4 条 500 MHz 模拟通道，1 个 500 MHz 频谱分析仪输入 MDO3102 混合域示波器，2 条 1 GHz 模拟通道，1 个 1 GHz 频谱分析仪输入 MDO3104 混合域示波器，4 条 1 GHz 模拟通道，1 个 1 GHz 频谱分析仪输入
标配附件
探头
100 MHz、200 MHz 型号TPP0250，250 MHz 带宽，10X，3.9 pF。 每条模拟通道一只无源电压探头 350 MHz、500 MHz 型号TPP0500B，500 MHz 带宽，10X，3.9 pF。 每条模拟通道一只无源电压探头 1 GHz 型号TPP1000，1 GHz 带宽，10X，3.9 pF。 每条模拟通道一只无源电压探头 带有 MDO3MSO 选件的型号还包括
一只 P6316 16 通道逻辑探头和附件
附件
103-0473-00 N 到 BNC 适配器 063-4526-xx 文档光盘 071-3249-00 安装和安全说明，印刷手册（翻译成英语、日语和简体中文） 016-2008-xx 附件包 - 电源线 - OpenChoice® Desktop 软件（存于文档光盘或从 cn.tek.com/software/downloads 下载） - 校准证明，可溯源美国计量机构和 ISO9001 质量体系
保修
三年保修，涵盖 MDO3000 仪器的有部件和人工。一年保修，涵盖随附探头的有部件和人工。
应用模块（选配）
应用模块作为独立产品销售。可以在次购买 MDO3000C 时购买应用模块，或在将来随时购买应用模块。选配的应用模块功能可以免费试用 30 天。在仪器次通电时，此免费试用期即自动开始计算。
应用模块中包含一些许可证，可以在应用模块与示波器之间传输。可将许可证包含在模块中，这样就可在仪器之间移动模块。或者，可将许可证包含在示波器内，这样就可以取出模块以进行安全保管。许可证可传输回模块，以在另一台 MDO3000 示波器中使用。将许可证转移至示波器并取出模块允许同时使用过两个应用。
MDO3BND应用模块
可在一个模块中包含 MDO3AERO 、MDO3AUDIO 、MDO3AUTO 、MDO3COMP 、MDO3EMBD、MDO3FLEX、MDO3LMT、MDO3PWR 和 MDO3USB 应用模块的有功能。可在需要多个串行总线调试和分析应用模块的情况中节省资金，并且可以轻松地将整套功能从一台仪器移到另一台仪器。
MDO3AERO航天串行触发和分析模块
允许在 MIL-STD-1553 总线上包级别信息上触发，并提供分析工具，如信号的数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。
信号输入 - Ch1 - Ch4 中的任一通道、数学、Ref1 - Ref4
探头 - 差分或单端（仅需要一个单端信号）
MDO3AUDIO音频串行触发和分析模块
允许在 I2S、LJ、RJ 和 TDM 音频总线上进行包级别信息触发，并提供分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。
信号输入 - Ch1 - Ch4 任一通道，D0 - D15
任一输入探头–单端
MDO3AUTO汽车串行触发和分析模块
允许在 CAN、FD（ISO和非 ISO）和 LIN 总线上进行包级别信息触发，并提供分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。
信号输入–CAN、CAN FD 或 LIN：Ch1 - Ch4任一通道，D0 - D15任一输入
探头 - CAN、 CAN FD：单端或差分；LIN：单端
MDO3COMP计算机串行触发和分析模块
允许在 RS-232/422/485/UART 总线上进行包级别信息触发，并提供分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。
信号输入 - Ch1 - Ch4 任一通道，D0 - D15任一输入
探头–RS-232/UART：单端；RS-422/485：差分
MDO3AUTO嵌入式串行触发和分析模块
允许在 I2C 和 SPI 总线上进行包级别信息触发，并提供分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。
信号输入 - I2C或 SPI：Ch1 - Ch4任一通道，D0 - D15任一输入
探头–单端
MDO3FLEX FlexRay串行触发和分析模块
允许在 FlexRay 总线上进行包级别信息触发，并提供分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。
信号输入 - Ch1 - Ch4 任一通道（在安装 MDO3MSO 选件后 D0 - D15 中的任一输入；仅单端探测）
探头–单端或差分
MDO3USB USB串行触发和分析模块
可以触发低速、全速和高速 USB 串行总线上的数据包级内容。同时还提供适
用于低速、全速和高速 USB 串行总线的分析工具，如信号的数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。
信号输入 - 低速和全速：Ch1 - Ch4任一通道，D0 - D15任一输入；低速、全速和高速：Ch1 - Ch4任
一通道，Math，Ref1 - Ref4
注：高速解码仅支持 1 GHz 型号。
探头 - 低速和全速：单端或差分；高速：差分
MDO3PWR功率分析应用模块
允许准确快速地分析功率质量、开关损耗、谐波、安全作业区 (SOA)、调制、波纹和转换速率（dI/dt、dV/dt）。
MDO3LMT极限和模块测试应用模块
对"黄金标准"波形生成的极限模板进行测试，以及使用自定义模板进行模板测试。
泰克公司提供 100 多种探头，可以满足您的各种应用需求。 如果想查看全部的探头清单，请访问 www.tektronix.com/probes。
TPP0250 250 MHz，10X TekVPI® 无源电压探头，3.9 pF 输入电容 TPP0500B 500 MHz，10X TekVPI® 无源电压探头，3.9 pF 输入电容 TPP0502 500 MHz，2X TekVPI® 无源电压探头，12.7 pF 输入电容 TPP0850 2.5 kV，800 MHz，50X TekVPI® 无源高压探头 TPP1000 1 GHz，10X TekVPI® 无源电压探头，3.9 pF 输入电容 TAP1500 1.5 GHz TekVPI® 有源单端电压探头 TAP2500 2.5 GHz TekVPI® 有源单端电压探头 TAP3500 3.5 GHz TekVPI® 有源单端电压探头 TCP0020 50 MHz TekVPI® 20 安培交流/直流电流探头 TCP0030A 120 MHz TekVPI® 30 安培交流/直流电流探头
其他附件
TPA-N-PRE 预放大器，12 dB 标称增益，9 kHz - 6 GHz TPA-N-VPI N 到 TekVPI 适配器 119-4146-00 近场探头组、100 kHz - 1 GHz 119-6609-00 柔性单极天线 077-0981-xx 维修手册（仅英文） TPA-BNC TekVPI® 至 TekProbe™ BNC 适配器 TEK-DPG TekVPI 相差校正脉冲发生器信号源 067-1686-xx 功率测量相差校正和校准夹具 SignalVu-PC-SVE 矢量信号分析软件 TEK-USB-488 GPIB 到 USB 适配器 ACD3000 软搬运箱（包括前保护盖） HCTEK4321 硬搬运箱（需要 ACD3000） RMD3000 机架安装套件 200-5052-00 前面保护罩
展会合作/友情链接：010-62681105
传真：010-62681234
美国泰克 MDO3000系列数字示波器 MDO3034示波器 350MHz，4通道
MDO3000 系列产品技术资料当今集成设计需要集成度与之相当的示波器，如 MDO3000 混合域示波器 (MDO) 系列。这是一种 6 合 1 示波器之集大成者，集成了一台频谱分析仪、一台任意函数发生器、一台逻辑分析仪、一台协议分析仪和一台数字电压表/计数器。MDO3000 系列可以全面定制及全面升级，您可以现在或在以后需要时增加仪器和性能。
MDO3034示波器 产品特点
1.示波器
2.频谱分析仪
选配：9 kHz - 3 GHz
3.任意函数发生器（选配）
4.逻辑分析仪（选配）
5.协议分析仪（选配）
MDO3034示波器 典型应用
嵌入式设计
通过六合一MDO3000，同时支持各种常用的串行总线，可以在混合信号嵌入式系统上执行系统级调试，迅速发现和解决问题，包括当今常用的串行总线技术。
功率设计
使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量，在经济的解决方案中提供广泛的功率探头选择范围，进行可靠的、可重复的电压、电流和功率测量。
教育
管理工作台上的多台仪器可能会非常麻烦。MDO3000 在一台小型(5.8 英寸, 147.4 mm 深)仪器中集成了六台仪器，不需要管理多台仪器。体积小、集成度高，可以帮助您讲授各种电子原理，用来执行更加完善的实验。全面升级能力可以在需求变化时或在预算允许时再增加功能。
制造测试和调试
规格和空间限制可能会给车间带来巨大影响。的六合一MDO3000 在一台仪器中集成了多台仪器，限度地减少了占用的机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。
安装和维护服务
在需要的时间和地点获得适当的仪器至关重要。MDO3000 在一台轻便(9.2 磅, 4.2 千克)的便携式仪器中同时融合了六台仪器 – 在空间有限及需要灵活性时提供了理想选择。
MDO3034 选型表与产品对比表
Model
模拟带宽
采样率
记录长度
模拟通道
数字通道数
频谱分析仪
函数发生器输出
MDO3012
100 MHz
2.5 GS/s
10 M点
2
16（选配）
3 GHz
1（选配）
MDO3014
100 MHz
2.5 GS/s
10 M点
4
16（选配）
3 GHz
1（选配）
MDO3022
200 MHz
2.5 GS/s
10 M点
2
16（选配）
3 GHz
1（选配）
MDO3024
200 MHz
2.5 GS/s
10 M点
4
16（选配）
3 GHz
1（选配）
MDO3032
350 MHz
2.5 GS/s
10 M点
2
16（选配）
3 GHz
1（选配）
MDO3034
350 MHz
2.5 GS/s
10 M点
4
16（选配）
3 GHz
1（选配）
MDO3052
500 MHz
2.5 GS/s
10 M点
2
16（选配）
3 GHz
1（选配）
MDO3102
1 GHz
5 GS/s
10 M点
2
16（选配）
3 GHz
1（选配）
MDO3054
500 MHz
2.5 GS/s
10 M点
4
16（选配）
3 GHz
1（选配）
MDO3104
1 GHz
5 GS/s
10 M点
4
16（选配）
3 GHz
1（选配）
型号
Tektronix
MDO3000
Keysight
3000T
LeCroy
WaveSurfer 3000
R&S
RTM2000
带宽
100 MHz到 1 GHz
200 MHz到 1 GHz
100 MHz到 1 GHz
200 MHz到 750 MHz
200 MHz到 1 GHz
可升级带宽
是
是
是
是
是
模拟通道
2或 4
4
2或 4
2或 4
2或 4
模拟采样率
5 GS/s
5 GS/s
5 GS/s
4 GS/s
5 GS/s
标配记录长度（有通道）
10 M
20 M
2 M
10 M
10 M
集成任意波形/函数发生器
50 MHz（可选）
50 MHz（可选）
20 MHz（可选）
25 MHz（可选）
--
集成逻辑通道 (MSO)
16条（可选）
16条（可选）
16条（可选）
16条（可选）
16条（可选）
集成硬件频谱分析仪
3 GHz（可选）
6 GHz（可选）
--
--
--
模拟、数字和 RF 通道的全同步
--
是
--
--
--
标准探头
1 GHz 无源探头
1 GHz 无源探头
500 MHz 无源探头
500 MHz 无源探头
500 MHz 无源探头
标准保修
3年
3年
3年
3年
3年

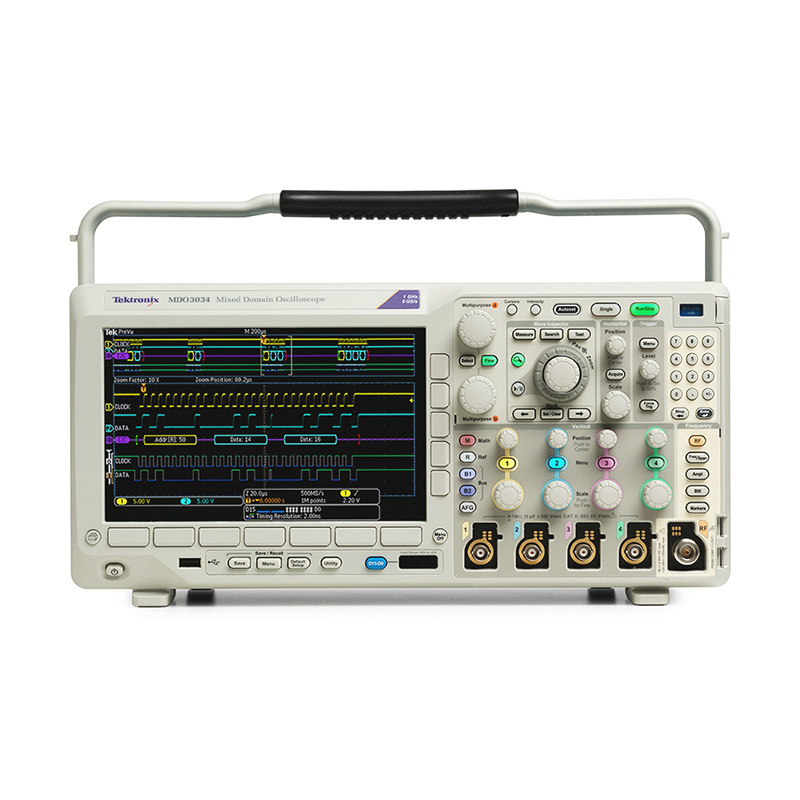

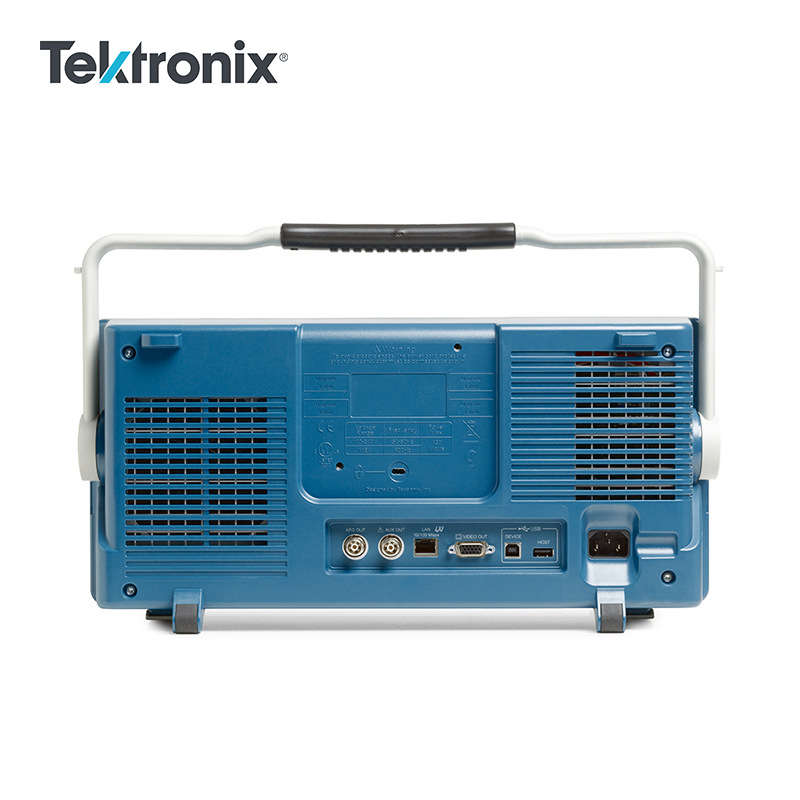

MDO3034 示波器 图片实拍及细节展示
MDO3034 示波器 主要技术参数
型号
MDO3012
MDO3014
MDO3022
MDO3024
MDO3032
MDO3034
MDO3052
MDO3054
MDO3102
MDO3104
模拟通道
2
4
2
4
2
4
2
4
2
4
模拟通道带宽
100 MHz
100 MHz
200 MHz
200 MHz
350 MHz
350 MHz
500 MHz
500 MHz
1 GHz
1 GHz
上升时间（典型计算值）
（10 mV/格设置，50 Ω 输入终端）
4 ns
4 ns
2 ns
2 ns
1.14 ns
1.14 ns
800 ps
800 ps
400 ps
400 ps
采样率（1 个通道）
2.5 GS/s
2.5 GS/s
2.5 GS/s
2.5 GS/s
2.5 GS/s
2.5 GS/s
2.5 GS/s
2.5 GS/s
5 GS/s
5 GS/s
采样率（2 个通道）
2.5 GS/s
2.5 GS/s
2.5 GS/s
2.5 GS/s
2.5 GS/s
2.5 GS/s
2.5 GS/s
2.5 GS/s
5 GS/s
5 GS/s
采样率（4 个通道）
-
2.5 GS/s
-
2.5 GS/s
-
2.5 GS/s
-
2.5 GS/s
-
2.5 GS/s
记录长度（1 个通道）
10 M
10 M
10 M
10 M
10 M
10 M
10 M
10 M
10 M
10 M
记录长度（2 个通道）
10 M
10 M
10 M
10 M
10 M
10 M
10 M
10 M
10 M
10 M
记录长度（4 个通道）
-
10 M
-
10 M
-
10 M
-
10 M
-
10 M
带有 MDO3MSO 选件的数字通道
16
16
16
16
16
16
16
16
16
16
带有 MDO3AFG 选件的任意函数发生器输出
1
1
1
1
1
1
1
1
1
1
频谱分析仪通道
1
1
1
1
1
1
1
1
1
1
频谱分析仪的标准频率范围
9 kHz - 100 MHz
9 kHz - 100 MHz
9 kHz - 200 MHz
9 kHz - 200 MHz
9 kHz - 350 MHz
9 kHz - 350 MHz
9 kHz - 500 MHz
9 kHz - 500 MHz
9 kHz - 1 GHz
9 kHz - 1 GHz
带有 MDO3SA 选件的频谱分析仪的可选频率范围
9 kHz - 3 GHz
9 kHz - 3 GHz
9 kHz - 3 GHz
9 kHz - 3 GHz
9 kHz - 3 GHz
9 kHz - 3 GHz
9 kHz - 3 GHz
9 kHz - 3 GHz
9 kHz - 3 GHz
9 kHz - 3 GHz
MDO3034示波器 订购信息
MDO3000 家族
MDO3012 混合域示波器，2 条 100 MHz 模拟通道，1 个 100 MHz 频谱分析仪输入
MDO3014 混合域示波器，4 条 100 MHz 模拟通道，1 个 100 MHz 频谱分析仪输入
MDO3022 混合域示波器，2 条 200 MHz 模拟通道，1 个 200 MHz 频谱分析仪输入
MDO3024 混合域示波器，4 条 200 MHz 模拟通道，1 个 200 MHz 频谱分析仪输入
MDO3032 混合域示波器，2 条 350 MHz 模拟通道，1 个 350 MHz 频谱分析仪输入
MDO3034 混合域示波器，4 条 350 MHz 模拟通道，1 个 350 MHz 频谱分析仪输入
MDO3052 混合域示波器，2 条 500 MHz 模拟通道，1 个 500 MHz 频谱分析仪输入
MDO3054 混合域示波器，4 条 500 MHz 模拟通道，1 个 500 MHz 频谱分析仪输入
MDO3102 混合域示波器，2 条 1 GHz 模拟通道，1 个 1 GHz 频谱分析仪输入
MDO3104 混合域示波器，4 条 1 GHz 模拟通道，1 个 1 GHz 频谱分析仪输入
标配附件
探头
100 MHz、200 MHz 型号TPP0250，250 MHz 带宽，10X，3.9 pF。 每条模拟通道一只无源电压探头
350 MHz、500 MHz 型号TPP0500B，500 MHz 带宽，10X，3.9 pF。 每条模拟通道一只无源电压探头
1 GHz 型号TPP1000，1 GHz 带宽，10X，3.9 pF。 每条模拟通道一只无源电压探头
带有 MDO3MSO 选件的型号还包括
一只 P6316 16 通道逻辑探头和附件
附件
103-0473-00 N 到 BNC 适配器
063-4526-xx 文档光盘
071-3249-00 安装和安全说明，印刷手册（翻译成英语、日语和简体中文）
016-2008-xx 附件包
- 电源线
- OpenChoice® Desktop 软件（存于文档光盘或从 cn.tek.com/software/downloads 下载）
- 校准证明，可溯源美国计量机构和 ISO9001 质量体系
保修
三年保修，涵盖 MDO3000 仪器的有部件和人工。一年保修，涵盖随附探头的有部件和人工。
应用模块（选配）
应用模块作为独立产品销售。可以在次购买 MDO3000C 时购买应用模块，或在将来随时购买应用模块。选配的应用模块功能可以免费试用 30 天。在仪器次通电时，此免费试用期即自动开始计算。
应用模块中包含一些许可证，可以在应用模块与示波器之间传输。可将许可证包含在模块中，这样就可在仪器之间移动模块。或者，可将许可证包含在示波器内，这样就可以取出模块以进行安全保管。许可证可传输回模块，以在另一台 MDO3000 示波器中使用。将许可证转移至示波器并取出模块允许同时使用过两个应用。
MDO3BND应用模块
可在一个模块中包含 MDO3AERO 、MDO3AUDIO 、MDO3AUTO 、MDO3COMP 、MDO3EMBD、MDO3FLEX、MDO3LMT、MDO3PWR 和 MDO3USB 应用模块的有功能。可在需要多个串行总线调试和分析应用模块的情况中节省资金，并且可以轻松地将整套功能从一台仪器移到另一台仪器。
MDO3AERO航天串行触发和分析模块
允许在 MIL-STD-1553 总线上包级别信息上触发，并提供分析工具，如信号的数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。
信号输入 - Ch1 - Ch4 中的任一通道、数学、Ref1 - Ref4
探头 - 差分或单端（仅需要一个单端信号）
MDO3AUDIO音频串行触发和分析模块
允许在 I2S、LJ、RJ 和 TDM 音频总线上进行包级别信息触发，并提供分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。
信号输入 - Ch1 - Ch4 任一通道，D0 - D15
任一输入探头–单端
MDO3AUTO汽车串行触发和分析模块
允许在 CAN、FD（ISO和非 ISO）和 LIN 总线上进行包级别信息触发，并提供分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。
信号输入–CAN、CAN FD 或 LIN：Ch1 - Ch4任一通道，D0 - D15任一输入
探头 - CAN、 CAN FD：单端或差分；LIN：单端
MDO3COMP计算机串行触发和分析模块
允许在 RS-232/422/485/UART 总线上进行包级别信息触发，并提供分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。
信号输入 - Ch1 - Ch4 任一通道，D0 - D15任一输入
探头–RS-232/UART：单端；RS-422/485：差分
MDO3AUTO嵌入式串行触发和分析模块
允许在 I2C 和 SPI 总线上进行包级别信息触发，并提供分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。
信号输入 - I2C或 SPI：Ch1 - Ch4任一通道，D0 - D15任一输入
探头–单端
MDO3FLEX FlexRay串行触发和分析模块
允许在 FlexRay 总线上进行包级别信息触发，并提供分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。
信号输入 - Ch1 - Ch4 任一通道（在安装 MDO3MSO 选件后 D0 - D15 中的任一输入；仅单端探测）
探头–单端或差分
MDO3USB USB串行触发和分析模块
可以触发低速、全速和高速 USB 串行总线上的数据包级内容。同时还提供适
用于低速、全速和高速 USB 串行总线的分析工具，如信号的数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。
信号输入 - 低速和全速：Ch1 - Ch4任一通道，D0 - D15任一输入；低速、全速和高速：Ch1 - Ch4任
一通道，Math，Ref1 - Ref4
注：高速解码仅支持 1 GHz 型号。
探头 - 低速和全速：单端或差分；高速：差分
MDO3PWR功率分析应用模块
允许准确快速地分析功率质量、开关损耗、谐波、安全作业区 (SOA)、调制、波纹和转换速率（dI/dt、dV/dt）。
MDO3LMT极限和模块测试应用模块
对"黄金标准"波形生成的极限模板进行测试，以及使用自定义模板进行模板测试。
探头
泰克公司提供 100 多种探头，可以满足您的各种应用需求。 如果想查看全部的探头清单，请访问 www.tektronix.com/probes。
TPP0250 250 MHz，10X TekVPI® 无源电压探头，3.9 pF 输入电容
TPP0500B 500 MHz，10X TekVPI® 无源电压探头，3.9 pF 输入电容
TPP0502 500 MHz，2X TekVPI® 无源电压探头，12.7 pF 输入电容
TPP0850 2.5 kV，800 MHz，50X TekVPI® 无源高压探头
TPP1000 1 GHz，10X TekVPI® 无源电压探头，3.9 pF 输入电容
TAP1500 1.5 GHz TekVPI® 有源单端电压探头
TAP2500 2.5 GHz TekVPI® 有源单端电压探头
TAP3500 3.5 GHz TekVPI® 有源单端电压探头
TCP0020 50 MHz TekVPI® 20 安培交流/直流电流探头
TCP0030A 120 MHz TekVPI® 30 安培交流/直流电流探头
其他附件
TPA-N-PRE 预放大器，12 dB 标称增益，9 kHz - 6 GHz
TPA-N-VPI N 到 TekVPI 适配器
119-4146-00 近场探头组、100 kHz - 1 GHz
119-6609-00 柔性单极天线
077-0981-xx 维修手册（仅英文）
TPA-BNC TekVPI® 至 TekProbe™ BNC 适配器
TEK-DPG TekVPI 相差校正脉冲发生器信号源
067-1686-xx 功率测量相差校正和校准夹具
SignalVu-PC-SVE 矢量信号分析软件
TEK-USB-488 GPIB 到 USB 适配器
ACD3000 软搬运箱（包括前保护盖）
HCTEK4321 硬搬运箱（需要 ACD3000）
RMD3000 机架安装套件
200-5052-00 前面保护罩
