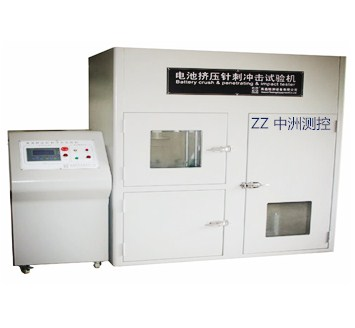

中洲测控生产的电池挤压针刺一体机的一、用途:通过挤压试验、针刺试验检验电池的安全性能，进行试验后电池应不起火，不爆炸；也是各电池厂家及研究必不可少的检测设备。二、试验方法:2.1 挤压：a)  电池放在两平板间进行挤压。挤压力通过具有直径32mm活塞的液力压头施加。挤压一直持续到液力压头上的压力读数达到17.2Mpa,作用力大约为13KN。一旦达到压力即可卸压。b)  圆柱形戒棱形电池要使其纵轴平行于挤压装置的平面承受挤压。棱形电池还要绕其纵轴旋转90º放置，以便使其宽侧面和窄侧面都能承受到挤压力。每个样品电池只要在一个方向上承受压力。每次试验要使用不同的样品。c)  硬币式或钮扣式电池，要使电池平面平行于挤压装置的平面承受挤压力。2.2 针刺方法：用φ3mm～φ8mm的耐高温钢针、以10～40mm/s的速度，从垂直于电池极板的方向贯穿(钢针停留在蓄电池中)。三、标准依据：UL1642-2005《锂电池标准中机械试验——挤压试验》UL2054-2005《电池标准中机械试验——压缩试验》SJ/T 11169-1998《锂电池标准挤压试验》YD 1268- 2003《移动通信手持机锉电池及充电器的安全要求耐挤压性能试验》SJ/T 11170-1998《家用及商用电池标准机械试验中的挤压试验》GB 8897.4-2002《原电池第4部分：锂电池的安全要求机械试验——挤压试验》四、特点：   4.1、同一台设备上可以实现挤压、针刺试验，同时也大大节省了生产成本，价格更优惠；4.1、可设定时间，精度更高，直接显示力值；4.2、设有排气风口（方便客户把电池试验中产生的气味排到试验室外）；4.3、双层防爆玻璃视窗，防爆箱，独立式的控制器（操作简单使用更安全）。五、技术参数:5.1 型号：ZZ-A09     5.2 挤压：A、压力:       1000N～13KN（可根据要求定做）B、上压盘直径为:   15cm(不小于20cm²)          5.3 针刺： A、针尖距离下部:   放电池的平面高度为150mm   B、穿刺速度：      10～40mm/s的速度（可设定停留时间）C、贯穿力：        150～200KG               D、耐高温钢针：    φ3mm～φ8mm(共二套)5.4 力值误差：               ±1%                 5.5 单位转换：             Kg/N/Lb5.6 试验动力方式：           液压                 5.7 夹具传动方式:         气缸传动5.8 延时功能     :           0~9999秒可设置     5.9 试件尺寸：     200 X 200 X 200（mm）5.10 视窗尺寸：       200 X 200mm(10mm厚双层防爆玻璃)5.11 排气风扇口:          直径15cm（箱体后侧装有排气扇）5.12 补风口：              箱体左侧开有两个补风口5.13 外箱尺寸：              长79 X 宽58 X 高197（cm）5.14 防爆箱要求:             底下装有四个万向滑轮,可自由移动5.15 防爆目的:               防止电池爆炸伤及周围人与事物.5.16 照明：                  箱体内顶部装有照明灯5.17 控制箱尺寸：            长33 X 宽33 X 高104（cm）5.18 机台重量：              约250Kg5.19 使用电压:               AC 3ψ 5W 380V 50HZ
